B276HKB - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor 27 palců 4K UHD
Značka	Acer
Model	B276HKB
Velikost obrazovky	27 palců (69 cm)
Maximální rozlišení	3840 x 2160 při 60 Hz
Typ panelu	IPS
Jas	350 cd/m² (typický)
Kontrast	100 000 000:1 max. (ACM)
Doba odezvy	5 ms (GtG)
Pozorovací úhel	178° horizontálně a vertikálně (CR=10)
Zobrazené barvy	1,07 miliardy
Vstupní konektory	HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort
Integrované reproduktory	2 x 2 W (volitelné)
USB porty	4 x USB 3.0 (volitelné)
Rozměry (ŠxVxH)	614 x 395,41~545,41 x 247,17 mm
Hmotnost netto	8,2 kg
Napájení	100-240 V, 50/60 Hz
Spotřeba elektřiny (zapnuto)	41,86 W typicky
Spotřeba v pohotovostním režimu	0,41 W
Spotřeba při vypnutí	0,26 W
Energetická třída	C
Ergonomická nastavení	Náklon -5° až +35°, otočení -60° až +60°, výška 0 až 150 mm, pivot -90° až +90°
Odnímatelný stojan	Ano (odnímatelný šroubem)
Údržba	Čistěte měkkým hadříkem a roztokem bez rozpouštědel. Nepoužívejte čpavek ani alkohol.
Bezpečnost	Neodstraňujte kryt. V případě poškození odpojte napájení. Skladovací teplota: -20°C až 60°C.
Opravitelnost	Opravy pouze autorizovaným technikem.

Často kladené otázky - B276HKB ACER

Jak vyčistit obrazovku monitoru Acer B276HKB?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí roztok bez rozpouštědel na měkký hadřík a jemně otřete obrazovku. Nikdy nestříkejte kapalinu přímo na obrazovku nebo kryt. Vyhněte se výrobkům obsahujícím čpavek nebo alkohol.

Jak připojit monitor k počítači?

Ujistěte se, že jsou obě zařízení vypnutá. Připojte kabel HDMI, DVI, DisplayPort nebo Mini-DisplayPort podle vašeho počítače. Připojte napájecí kabel k monitoru a do zásuvky. Nejprve zapněte monitor, poté počítač.

Co dělat, když obrazovka zobrazuje 'Žádný signál'?

Zkontrolujte, zda je videokabel správně připojen na obou koncích. Ujistěte se, že je vybrán správný vstupní zdroj (stiskněte tlačítko 'Vstup'). Vyzkoušejte jiný kabel nebo port. Restartujte počítač.

Jak nastavit výšku a náklon monitoru?

Monitor umožňuje nastavení výšky od 0 do 150 mm, náklon od -5° do +35°, otočení od -60° do +60° a pivot od -90° do +90°. Použijte rukojeti nebo stojan k nastavení. Nepřekračujte uvedené limity silou.

Je monitor kompatibilní s držákem na zeď VESA?

Ano, stojan je odnímatelný (odšroubováním šroubu). Monitor je kompatibilní se standardními držáky VESA. Před instalací držáku odstraňte stojan odšroubováním upevňovacího šroubu.

Jak aktivovat funkci nabíjení USB při vypnutém monitoru?

Použijte přepínač 'Nabíjení USB při vypnutí' umístěný na zadní straně monitoru. Přepněte jej pro aktivaci nebo deaktivaci funkce. To umožňuje nabíjení USB zařízení i když je monitor v pohotovostním režimu nebo vypnutý.

Jaké jsou důležité bezpečnostní pokyny?

Nikdy neodstraňujte kryt a nezkoušejte opravovat zařízení sami. Okamžitě odpojte, pokud je kabel poškozen nebo monitor přišel do styku s vodou. Neumísťujte monitor do blízkosti zdroje tepla nebo na přímé sluneční světlo. Skladovací teplota: -20°C až 60°C.

Jaké je maximální podporované rozlišení?

Maximální rozlišení je 3840 x 2160 pixelů (4K UHD) při 60 Hz přes připojení HDMI, DisplayPort nebo Mini-DisplayPort. Pro rozlišení 4K se ujistěte, že používáte kompatibilní kabel a zdroj.

Jak vstoupit do menu na obrazovce (OSD)?

Stiskněte tlačítko 'MENU' umístěné na předním panelu. Pomocí šipek se pohybujte v možnostech (Jas, Kontrast, Režim atd.). Znovu stiskněte 'MENU' pro potvrzení výběru. Pro ukončení vyberte 'Konec'.

Co dělat v případě provozního problému?

Nejprve si přečtěte průvodce odstraňováním problémů v návodu. Zkontrolujte připojení a nastavení. Pokud problém přetrvává, kontaktujte autorizovaného technika nebo podporu Acer. Nepokoušejte se zařízení opravit sami.

NÁVOD K OBSLUZE B276HKB ACER

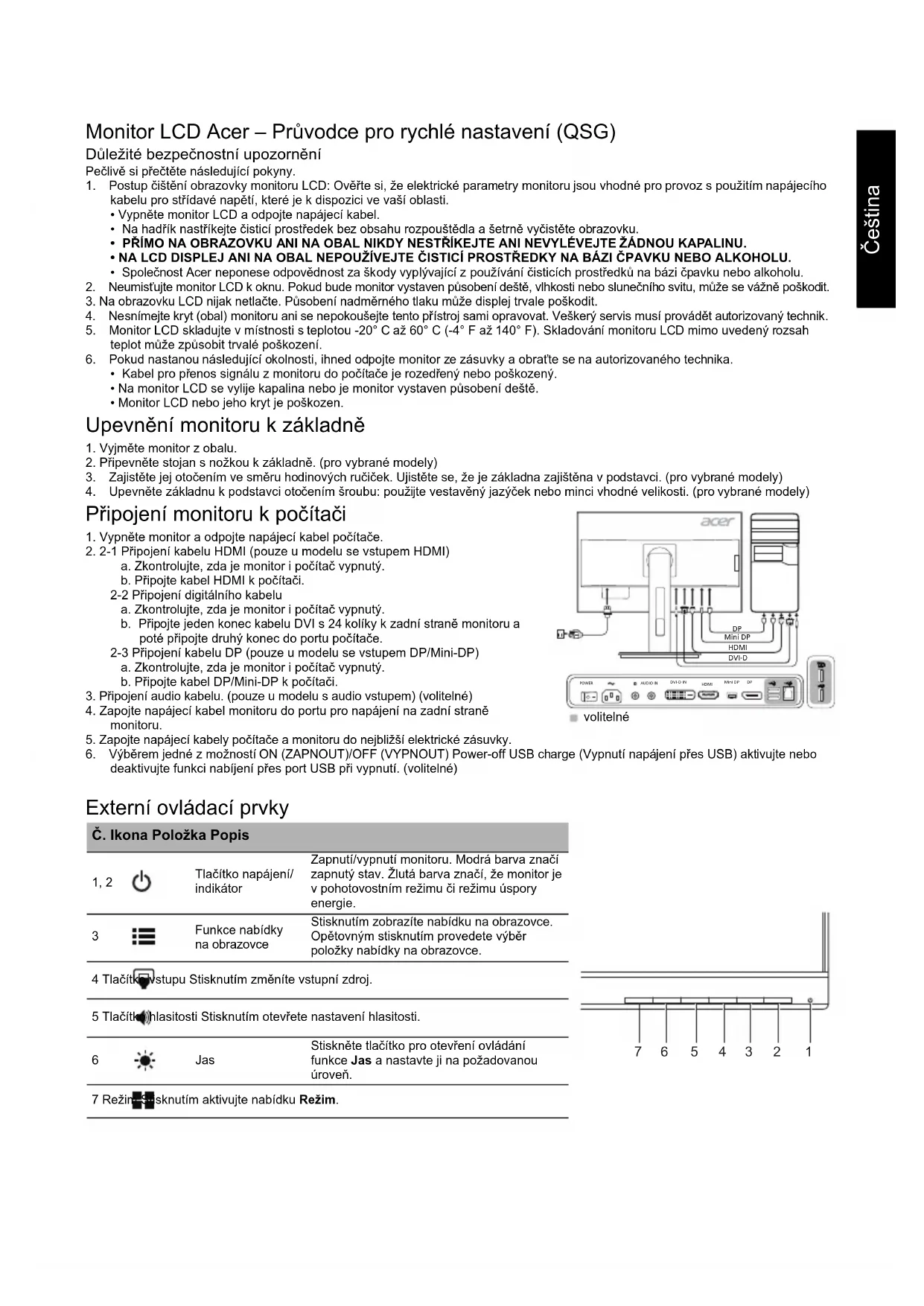

Monitor LCD Acer – Průvodce pro rychlé nastavení (QSG)

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

• Vypněte monitor LCD a odpojte napájecí kabel.
- Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
- PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
• NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
- Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumistujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20° C až 60° C (-4° F až 140° F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.

5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obrat'te se na autorizovaného technika.

6. Kabel pro prénos signálu z monitoru do počítače je rozedřený nebo poškozený.

7. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
   • Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

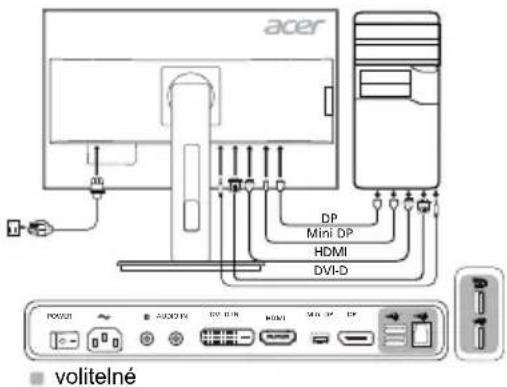

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý.

b. Připojte kabel HDMI k počítači.

2-2 Připojení digitálního kabelu

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte jeden konec kabelu DVI s 24 kolíky k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-3 Připojení kabelu DP (pouze u modelu se vstupem DP/Mini-DP)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel DP/Mini-DP k počítači.

1. Připojení audio kabelu. (pouze u modelu s audio vstupem) (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Výběrem jedné z možností ON (ZAPNOUT)/OFF (VYPNOUT) Power-off USB charge (Vypnutí napájení přes USB) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí. (volitelné)

Externí ovládací prvky

Č. Ikona Položka Popis

1, 2		Tlačítko napájení/indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie.
3		Funkce nabídky na obrazovce	Stisknutím zobrazíte nabídku na obrazovce.Opětovným stisknutím provedete výběr položky nabídky na obrazovce.

5 Tlačitk hlasitosti Stisknutím otevřete nastavení hlasitosti.

6

Jas

Stiskněte tlačitko pro otevření ovládání funkce Jas a nastavte ji na požadovanou úroveň.

7 Režin-Ssknutím aktivujte nabídku Režim.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavku na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

Vyrovná zpráva týkajíc se magnetu

Některá elektronická zařízení, například pevné disky, zařízení USB, tablety, notebooky, mobilní telefony, hodinky, sluchátka do uší, reproduktory, kreditní karty, magnetické identifikační karty a podobně jsou citlivá na magnetická pole a mohou se trvale nebo dočasně poškodit, pokud jsou vystavena působení příliš silného magnetického pole. Elektronická zařízení se nesmí pokládat přímo na nebo blízko magnetické oblasti základny monitoru.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný LCD TFT
	Velikost 27"W (69 cm)
	Rozteč pixelů 0,155 mm (horizontálně) × 0,155 mm (vertikálně)
	Jas	350 cd/m ^2 (typický)
	Kontrast Max. 100 000 000:1 (ACM)
	Úhel sledování 178° (horizontálně) 178° (vertikálně) (CR=10)
	Doba odezvy 5 ms (GTG)
	Typ panelu Přepínání v ploše (In-Plane Switching neboli IPS)
	Video R, G, B analogové rozhraní
	Horizontální frekvence	DVI: 31 - 90 kHzHDMI/DP/mini-DP: 31 - 160 kHz
	Vertikální frekvence	DVI/HDMI: 24 - 76 HzDP/mini-DP: 29 - 76 Hz
Zobrazení Barvy 1,07B
Frekvence bodů		DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz
Maximální rozlišení 3840 x 2160@60 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Třída energetické efektivity C
*Roční spotřeba energie 80 (kWh) (pro model se vstupem HDMI)
Spotřeba energie(při jasu 200 nítů)	Režim Zapnuto 41,86 W (typický)
	Režim spánku	0,41 W (typický)
	Režim Vypnuto 0,26 W (typický)
Konektor vstupu		HDMI (pouze model se vstupem HDMI)DVI (Dual Link)DP (pouze model se vstupem DP)Mini-DP (pouze model se vstupem Mini-DP)
Vstupní videosignál		HDMI (pouze model se vstupem HDMI)DVI (Dual Link)DP (pouze model se vstupem DP)Mini-DP (pouze model se vstupem Mini-DP)
Reproduktory		2 W x 2 (pouze model se zvukovým vstupem) (volitelné)
USB		USB 3.0 x 4 (volitelné)
Maximální velikost obrazovky		Horizontálně: 596,736 mmVertikálně: 335,664 mm
Zdroj napájení		100–240 V, 50/60 Hz
Podmínky okolního prostředí		Provozní teplota: 5°C až 40°CSkladovací teplota: -20°C až 60°CProvozní vlhkost: 20% až 80%
Rozměry		614 (Š) × 395,41 ~ 545,41 (V) × 247,17 (H) mm
Hmotnost (čistá)		8,2 kg (čistá)
Technické údaje mechanismu		Naklonění: -5° až +35° (pro úhel zdvíhu lze dosáhnout záklonu 35 stupňů pouze v nejvyšším bodě)Otáčení: -60° až +60°Nastavení výšky: 0 mm až 150 mmOtočení: -90° až +90°Odnímatelný stojan: Ano (odnímatelný stojan s nožkou a uvolněním pomocí šroubu)
Externí ovládací prvky	Spínače a tlačítka	Tlačítko napájení HlasitostNABÍDKA/ENTER JasVstup Režim
	Funkce	Jas Časový limit nabídky na obrazovceKontrast PrühlednostModré světlo Zámek OSDPosílení černé VstupPosílení černéZámek OSDPosílení černéVstupAutomatická detekce signálů ze zdrojůSuper ostrost Formát DPPřížazení klávesových zkratekTeplota barev Širokouhlý režimRežim sRGB PIP/PBPRežim sRGB DDC/CIRežim stipňů šedi Úroveň černé HDMIRežim stupňů šedi6osý odstín Režim rychlého spušlění6osá sytost Nabičení přes port USB při vypnutíHlasitost Informace o displejiZtlumit Obnovit všechna nastaveníOverdrive UkončitJazyk
Specifikace se u jednotlivých modelů a v různých oblastech liší.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Dôležité bezpečnostné pokyny

Tieto pokyny si pozorne prečítajte.

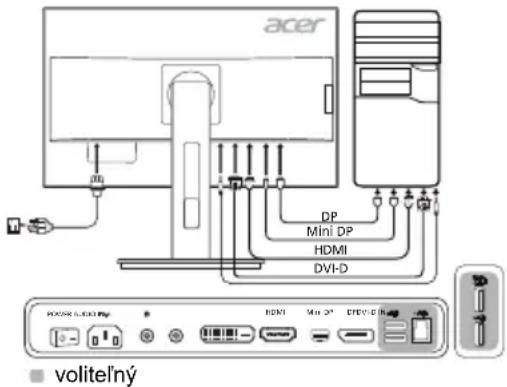

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojte kábel HDMI (len model so vstupom HDMI)

b. Pripojte kábel HDMI k počítaču.

2-2 Pripojte kábel s digitálnym pripojením

2-3 Pripojte kábel s pripojením DP (len model so vstupom DP/Mini-DP)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel DP/Mini-DP k počítaču.

Č. Ikona Položka Popis

7 Režim Stračením aktivujte ponuku Režim.

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.
