Тип продукта	ЖК-монитор 27 дюймов 4K UHD
Бренд	Acer
Модель	B276HKB
Размер экрана	27 дюймов (69 см)
Максимальное разрешение	3840 x 2160 при 60 Гц
Тип панели	IPS
Яркость	350 кд/м² (типичная)
Контрастность	100 000 000:1 макс. (ACM)
Время отклика	5 мс (GtG)
Угол обзора	178° по горизонтали и вертикали (CR=10)
Отображаемые цвета	1,07 миллиарда
Входные разъемы	HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort
Встроенные динамики	2 x 2 Вт (опционально)
Порты USB	4 x USB 3.0 (опционально)
Размеры (ШxВxГ)	614 x 395,41~545,41 x 247,17 мм
Вес нетто	8,2 кг
Питание	100-240 В, 50/60 Гц
Энергопотребление (работа)	41,86 Вт типичное
Энергопотребление в режиме ожидания	0,41 Вт
Энергопотребление в выключенном состоянии	0,26 Вт
Класс энергоэффективности	C
Эргономические регулировки	Наклон от -5° до +35°, поворот от -60° до +60°, высота от 0 до 150 мм, вращение от -90° до +90°
Съемная подставка	Да (снимается с помощью винта)
Уход	Протирать мягкой тканью с раствором без растворителей. Не используйте аммиак или спирт.
Безопасность	Не снимайте корпус. Отключайте при повреждении. Температура хранения: от -20°C до 60°C.
Ремонтопригодность	Ремонт только уполномоченным специалистом.

Часто задаваемые вопросы - B276HKB ACER

Как очистить экран монитора Acer B276HKB?

Выключите монитор и отключите кабель питания. Распылите чистящий раствор без растворителей на мягкую ткань и аккуратно протрите экран. Никогда не распыляйте жидкость непосредственно на экран или корпус. Избегайте средств на основе аммиака и спирта.

Как подключить монитор к компьютеру?

Убедитесь, что оба устройства выключены. Подключите кабель HDMI, DVI, DisplayPort или Mini-DisplayPort в зависимости от вашего компьютера. Подключите кабель питания к монитору и к розетке. Сначала включите монитор, затем компьютер.

Что делать, если на экране отображается 'Нет сигнала'?

Проверьте, что видеокабель правильно подключен с обеих сторон. Убедитесь, что выбран правильный источник входного сигнала (нажмите кнопку 'Вход'). Проверьте с другим кабелем или портом. Перезагрузите компьютер.

Как отрегулировать высоту и наклон монитора?

Монитор позволяет регулировать высоту от 0 до 150 мм, наклон от -5° до +35°, поворот от -60° до +60° и вращение от -90° до +90°. Используйте ручки или подставку для настройки. Не прилагайте усилия за пределы указанных границ.

Совместим ли монитор с настенным креплением VESA?

Да, подставка съемная (снимается с помощью винта). Монитор совместим со стандартными настенными креплениями VESA. Снимите подставку, открутив крепежный винт, перед установкой крепления.

Как активировать функцию зарядки USB, когда монитор выключен?

Используйте переключатель 'Зарядка USB при выключении', расположенный на задней панели монитора. Переключите его для включения или отключения функции. Это позволяет заряжать USB-устройства, даже когда монитор находится в режиме ожидания или выключен.

Каковы важные правила безопасности?

Никогда не снимайте корпус и не пытайтесь ремонтировать устройство самостоятельно. Немедленно отключите, если кабель поврежден или монитор подвергся воздействию воды. Избегайте размещения монитора рядом с источником тепла или под прямыми солнечными лучами. Температура хранения: от -20°C до 60°C.

Какое максимальное разрешение поддерживается?

Максимальное разрешение составляет 3840 x 2160 пикселей (4K UHD) при 60 Гц через соединения HDMI, DisplayPort или Mini-DisplayPort. Для разрешения 4K убедитесь, что используете совместимый кабель и источник.

Как получить доступ к экранному меню (OSD)?

Нажмите кнопку 'MENU', расположенную на передней панели. Используйте клавиши со стрелками для навигации по опциям (Яркость, Контрастность, Режим и т.д.). Нажмите 'MENU' повторно для подтверждения выбора. Для выхода выберите 'Выход'.

Что делать в случае неисправности?

Сначала обратитесь к руководству по устранению неисправностей в инструкции. Проверьте соединения и настройки. Если проблема не устранена, свяжитесь с уполномоченным специалистом или службой поддержки Acer. Не пытайтесь ремонтировать устройство самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B276HKB ACER

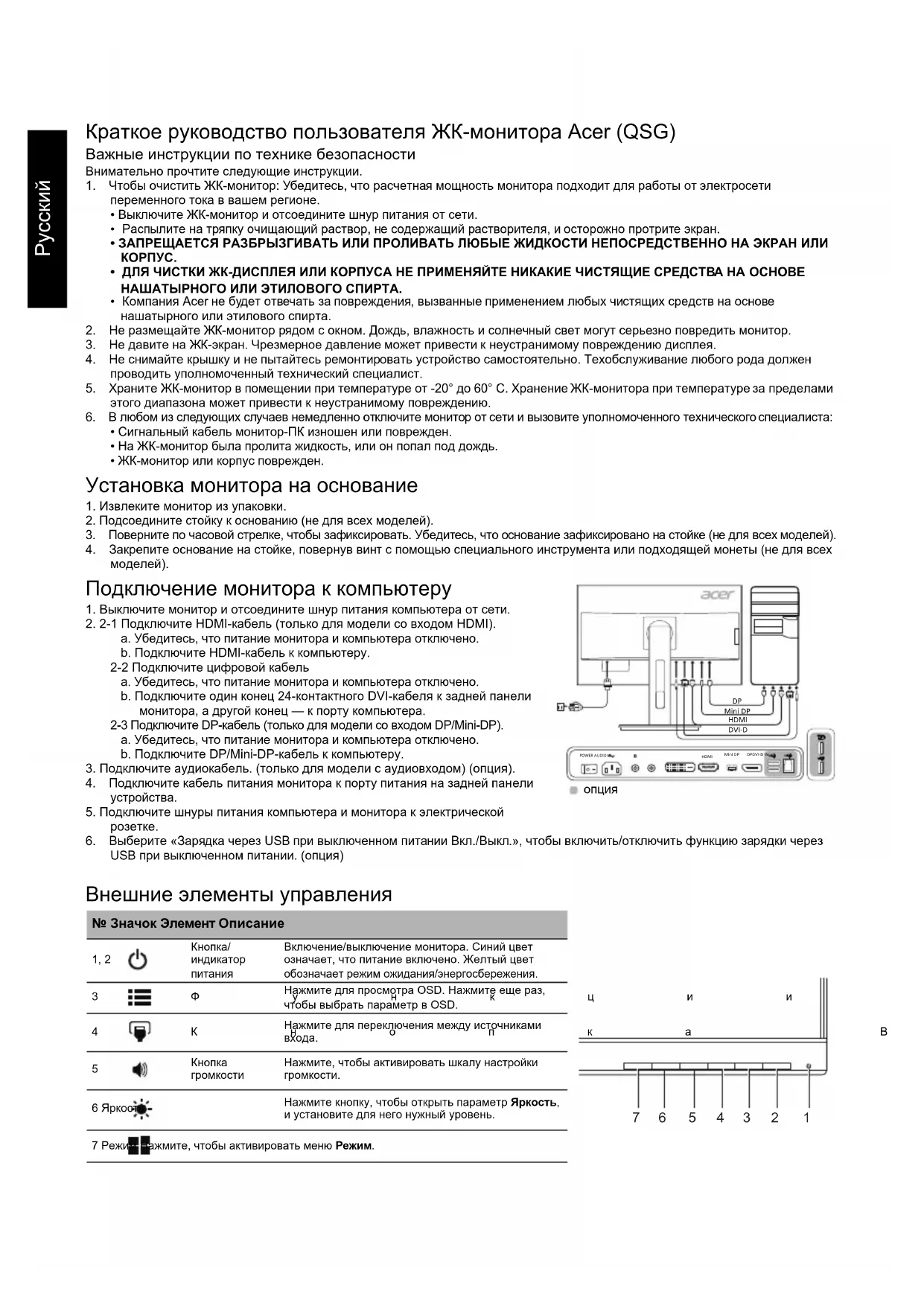

Краткое руководство пользователя ЖК-монитора Acer (QSG)

Важные инструкции по технике безопасности

Внимательно прочтите следующие инструкции.

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети переменного тока в вашем регионе.

2. Выключите ЖК-монитор и отсоедините шнур питания от сети.

3. Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.
4. ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ КОРПУС.
5. ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

6. Компания Асег не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

7. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.

8. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.
9. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен проводить уполномоченный технический специалист.
10. Храните ЖК-монитор в помещении при температуре от -20° до 60° С. Хранение ЖК-монитора при температуре за пределами этого диапазона может привести к неустранимому повреждению.

11. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

12. Сигнальный кабель монитор-ПК изношен или поврежден.

13. На ЖК-монитор была пролита жидкость, или он попал под дождь.
    • ЖК-монитор или корпус поврежден.

Установка монитора на основание

1. Извлеките монитор из упаковки.
2. Подсоедините стойку к основанию (не для всех моделей).
3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).
4. Закрепите основание на стойке, повернув винт с помощью специального инструмента или подходящей монеты (не для всех моделей).

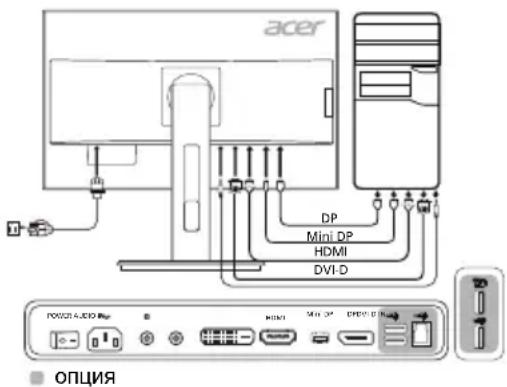

Подключение монитора к компьютеру

1. Выключите монитор и отсоедините шнур питания компьютера от сети.
2. 2-1 Подключите HDMI-кабель (только для модели со входом HDMI).

а. Убедитесь, что питание монитора и компьютера отключено.

b. Подключите HDMI-кабель к компьютеру.

2-2 Подключите цифровой кабель

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите один конец 24-контактного DVI-кабеля к задней панели монитора, а другой конец — к порту компьютера.

2-3 Подключите DP-кабель (только для модели со входом DP/Mini-DP).

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите DP/Mini-DP-кабель к компьютеру.

1. Подключите аудиокабель. (только для модели с аудиовходом) (опция).
2. Подключите кабель питания монитора к порту питания на задней панели устройства.
3. Подключите шнуры питания компьютера и монитора к электрической розетке.
4. Выберите «Зарядка через USB при выключенном питании Вкл./Выкл.», чтобы включить/отключить функцию зарядки через USB при выключенном питании. (опция)

Внешние элементы управления

№ Значок Элемент Описание

1, 2		Кнопка/индикатор питания	Включение/выключение монитора. Синий цветозначает, что питание включено. Желтый цветобозначает режим ожидания/энергосбережения.
3			Нажмите для просмотра OSD. Нажмите еще раз,чтобы выбрать параметр в OSD.
4		K	Нажмите для переключения между источникамивхода.
5		Кнопкагромкости	Нажмите, чтобы активировать шкалу настройкигромкости.
6 Яркоот			Нажмите кнопку, чтобы открыть параметр Яркость,и установите для него нужный уровень.

7 Режим-важмите, чтобы активировать меню Режим.

Правила и примечания по технике безопасности

Примечание FCC

Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса В, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако нет гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий:

• Переориентируйте или переместите приемную антенну.
  ● Увеличьте расстояние между устройством и приемником.
• Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию.

Декларация соответствия СЕ

Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего продукта.

Примечание:

Чтобы не повредить монитор, не поднимайте его за основание.

Примечание: Экранированные кабели

Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости.

Примечание:

Монитор Асег предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей.

Примечание: Периферийные устройства

К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса В. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов.

Предупреждение

Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций.

Условия эксплуатации

Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации.

Примечание: Для пользователей в Канаде

Данное цифровое устройство класса В соответствует канадскому стандарту ICES-003.

Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза

Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сбережь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.

Предупреждение относительно магнитного поля

Некоторые электронные устройства, например, жесткие диски, USB-устройства, планшетные компьютеры, ноутбуки, мобильные телефоны, часы, наушники, динамики, кредитные карты, магнитные удостоверения личности и т. д., чувствительны к магнитному полю и могут быть повреждены, либо навсегда или временно отключены, при воздействии на них слишком сильного магнитного поля. Не следует размещать электронные устройства на магнитной области основания монитора или рядом с ней.

Спецификации

ЖК-панель	Управляющее устройство Цветной TFT ЖК-дисплей
	Размер 27"W (69 см)
	Шаг пикселя 0,155 мм (Г) x 0	155 мм (В)
	Яркость	350 кд/м2 (тип.)
	Контрастность Макс. 100000	000:1 (ACM)
	Угол обзора 178° (Г) 178° (В)	(CR=10)
	Время отклика 5 мс (G до G)
	Тип панели In-Plane Switching
	Видео Аналоговый интерфейс R, G, B
	Частота по горизонтали	DVI: 31 - 90 кГцHDMI/DP/mini-DP: 31 - 160 кГц
	Частота по вертикали	DVI/HDMI: 24 - 76 ГцDP/mini-DP: 29 - 76 Гц
Цвета отображения 1,07 млрд цветов
Синхросигнал для воспроизведения изображений на растровом дисплее		DVI: 300 МГцHDMI/DP/mini-DP: 540 МГц
Максимальное разрешение 3840 x 2160@60 Гц
Plug & Play VESA DDCCI/DDC2B
Класс энергопотребления С
*Годовое энергопотребление 80 (кВ/ч) (для модели с HDMI-входом)
Потребляемая мощность (при яркости 200 нитов)	Во включенном состоянии 41,86 Вт (тип.)
	Спящий режим	0,41 Вт (тип.)
	В выключенном состоянии	0,26 Вт (тип.)
Входной разъем		HDMI (только для модели со входом HDMI)DVI (Dual Link)DP (только для модели со входом DP)Mini-DP (только модель со входом Mini-DP)
Входной видеосигнал		HDMI (только для модели со входом HDMI)DVI (Dual Link)DP (только для модели со входом DP)Mini-DP (только модель со входом Mini-DP)
Динамики		2 Вт x 2 (только для модели с аудиовходом) (опция)
USB		USB 3.0 x 4 (опция)
Максимальный размер экрана		По горизонтали: 596,736 ммПо вертикали: 335,664 мм
Источник питания		100-240 В, 50/60 Гц
Внешние условия		Рабочая температура: От 5° до 40°CТемпература хранения: От -20° до 60°CРабочая влажность: От 20% до 80%
Габариты		614 (Ш) x 395,41 ~ 545,41 (В) x 247,17 (Г) мм
Вес (нетто)		8,2 кг (нетто)
Спецификации механизмов		Угол наклона: От -5° до +35° (наклон 35 градусов возможен только в самой высокой точке подставки)Угол поворота: От -60° до +60°Регулировка по высоте: От 0 мм до 150 ммВращение: От -90° до +90°Cъемная подставка: Да (съемная подставка с винтовым размыкателем)
Внешние элементы управления	Переключатели/кнопки	Кнопка питания МЕНЮ/ВВОД Вход
	Функции	Яркость Контрастность Синий свет Усиление черного ACMВысокая резкость ГаммаЦвет.темп. Режимы Режим sRGB Реж.градац.сер. 6 цветов Насыщ. 6 цветов Громкость Звук выкл. Разгон Язык
Технические характеристики зависят от модели и/или региона.

Руководства и другие документы для вашего продукта Асег можно найти на официальном веб-сайте технической поддержки Асег.

* Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.
