| 製品タイプ | 27インチ4K UHD液晶モニター |
| ブランド | Acer |
| モデル | B276HKB |
| 画面サイズ | 27インチ (69 cm) |
| 最大解像度 | 3840 x 2160 @60Hz |
| パネルタイプ | IPS |
| 輝度 | 350 cd/m²（標準値） |
| コントラスト比 | 100,000,000:1（最大、ACM） |
| 応答速度 | 5ms（GtG） |
| 視野角 | 水平・垂直178°（CR=10） |
| 表示色 | 10.7億 |
| 入力端子 | HDMI、DVI-D（デュアルリンク）、DisplayPort、Mini DisplayPort |
| 内蔵スピーカー | 2W×2（オプション） |
| USBポート | USB 3.0×4（オプション） |
| 寸法（幅x高さx奥行き） | 614×395.41～545.41×247.17 mm |
| 重量（ネット） | 8.2kg |
| 電源 | 100-240V、50/60Hz |
| 消費電力（動作時） | 41.86W（標準） |
| 待機時消費電力 | 0.41W |
| 停止時消費電力 | 0.26W |
| エネルギー効率クラス | C |
| 人間工学調整機能 | チルト -5°～+35°、スイベル -60°～+60°、高さ調整 0～150mm、ピボット -90°～+90° |
| スタンド取り外し可能 | はい（ネジで取り外し可能） |
| お手入れ方法 | 柔らかい布と無溶剤の洗浄液で拭いてください。アンモニアやアルコールは使用しないでください。 |
| 安全上の注意 | 筐体を取り外さないでください。損傷した場合は電源を抜いてください。保管温度：-20°C～60°C。 |
| 修理について | 修理は認定技術者のみが行ってください。 |
よくある質問 - B276HKB ACER
ユーザーの質問 B276HKB ACER
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード モニター 無料でPDF形式で！マニュアルを見つける B276HKB - ACER 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 B276HKB ブランド ACER.
使用説明書 B276HKB ACER

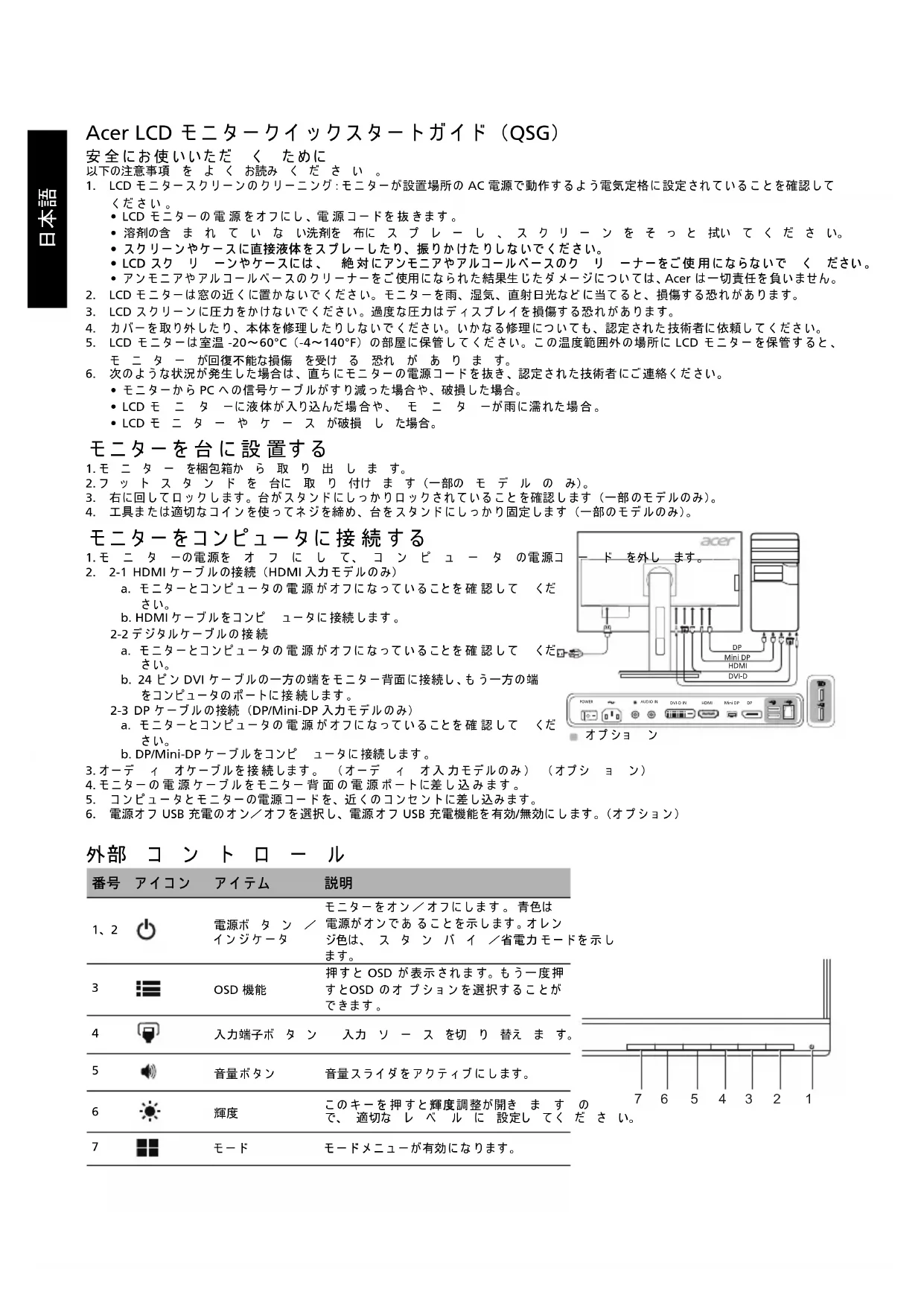

Acer LCD モニタークイックスタートガイド（QSG）
安全にお使いいただく ために
以下の注意事項をよくお読みください。
- LCD モニタースクリーンのクリーニング: モニターが設置場所の AC 電源で動作するよう電気定格に設定されていることを確認してください。
- LCD モニターの電源をオフにし、電源コードを抜きます。
- 溶剤の含まれていない洗剤を布にスプレーし、スクリーンをそっと拭いてください。
- スクリーンやケースに直接液体をスプレーしたり、振りかけたりしないでください。
- LCD スクリーンやケースには、絶対にアンモニアやアルコールベースのクリーナーをご使用にならないでください。
- アンモニアやアルコールベースのクリーナーをご使用になられた結果生じたダメージについては、Acer は一切責任を負いません。
-
LCD モニターは窓の近くに置かないでください。モニターを雨、湿気、直射日光などに当てると、損傷する恐れがあります。
-
LCD スクリーンに圧力をかけないでください。過度な圧力はディスプレイを損傷する恐れがあります。
-
カバーを取り外したり、本体を修理したりしないでください。いかなる修理についても、認定された技術者に依頼してください。
-
LCD モニターは室温 -20～60℃（-4～140°F）の部屋に保管してください。この温度範囲外の場所に LCD モニターを保管すると、モニターが回復不能な損傷を受ける恐れがあります。
-
次のような状況が発生した場合は、直ちにモニターの電源コードを抜き、認定された技術者にご連絡ください。
- モニターから PC への信号ケーブルがすり減った場合や、破損した場合。
- LCD モニターに液体が入り込んだ場合や、モニターが雨に濡れた場合。
- LCD モニターやケースが破損した場合。
モニターを台に設置する
-
モニターを梱包箱から取り出します。
-
フットスタンドを台に取り付けます（一部のモデルのみ）。
-
右に回してロックします。台がスタンドにしっかりロックされていることを確認します（一部のモデルのみ）。
-
工具または適切なコインを使ってネジを締め、台をスタンドにしっかり固定します（一部のモデルのみ）。

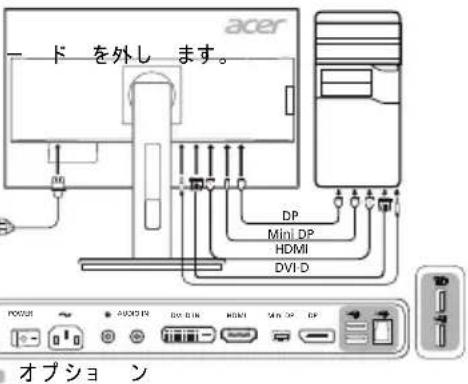

モニターをコンピュータに接続する
-
モニターの電源をオフにして、コンピュータの電源コ
-
2-1 HDMI ケーブルの接続（HDMI 入力モデルのみ）
a. モニターとコンピュータの電源がオフになっていることを確認してください。
b. HDMI ケーブルをコンピュータに接続します。
2-2 デジタルケーブルの接続
a. モニターとコンピュータの電源がオフになっていることを確認してください。
b. 24 ピン DVI ケーブルの一方の端をモニター背面に接続し、もう一方の端をコンピュータのポートに接続します。
2-3 DP ケーブルの接続（DP/Mini-DP 入力モデルのみ）
a. モニターとコンピュータの電源がオフになっていることを確認してください。
b. DP/Mini-DP ケーブルをコンピュータに接続します。
- オーディ オケーブルを接続します。（オーディ オ入力モデルのみ）（オプション）
- モニターの電源ケーブルをモニター背面の電源ポートに差し込みます。
- コンピュータとモニターの電源コードを、近くのコンセントに差し込みます。
- 電源オフ USB 充電のオン／オフを選択し、電源オフ USB 充電機能を有効/無効にします。(オプション)
外部 コントロール
| 番号 | アイコン | アイテム | 説明 |
| 1、2 | 電源ボタン/インジケータ | モニターをオン/オフにします。青色は電源がオンであることを示します。オレンジ色は、スタンバイ/省電力モードます。 | |
| 3 | OSD機能 | 押すとOSDが表示されます。もう一度押すとOSDのオプションを選択することができます。 | |
| 4 | 入力端子ボタン | 入力ソースを切り替えます。 | |
| 5 | 音量ボタン | 音量スライダをアクティブにします。 | |
| 6 | 輝度 | このキーを押すと輝度調整が開きますので、適切なレベルに設定してく | |
| 7 | モード | モードメニューが有効になります。 |
規制と安全に関する注意
FCC に関する注意
このデバイスは、FCCが定める規則の第15部に準ずるクラスBデジタル機器の制限について、適合性検査を経ており、その制限事項に適合していることが確認されています。この制限事項は、住宅地域に設置した場合の有害な受信妨害的としています。このデバイスは、無線周波数エネルギーを生成、使用し、また、放射す用しないと、無線通信に有害な受信妨害を引き起こす可能性があります。ただし、特定の設置条件において受信妨害が発生しないという保証はありません。このデバイスがラジオやテレビに有害な受信妨害を発生させていることが確認できる場合はます。
● 受信 アンテナ の方向や設置位置 を変える。
● デバイスと受信機の距離を離す。
● デバイスの電源コードを、受信機が接続されている電源回路とは別のコンセントに差し込む。
- 販売店 またはラジオ／テレビ 専門の技術者に問い合わせる。
CE 適合宣言
Acer Inc. はここに、この LCD モニターが、エネルギー関連製品のエコデザイン要件の設定のフレームワークの確立に関して、EMC 指令 2014/30/EU、低電圧指令 2014/35/EU、RoHS 指令 2011/65/EU と指令 2009/125/EC の基本要件とその他の関連条項に準拠していることを宣言します。
注意：
モニターが故障するため、モニターの底を持って持ち上げないでください。
注意：シールド されたケーブル
EMC 規制への適合性を守るため、他のコンピューティングデバイスへの接続はすべて、シールドされたケーブルを使用する必要があります。
注意：周辺機器
本装置に接続できるのは、クラス B の制限事項への適合性が証明された周辺機器（入力機器／出力機器、端末、プリンタなど）のみとなります。適合性が証明されていない周辺機器を使用して操作することにより、ラジオやテレビします。
注意
製造会社によって明示的に許可されていない変更や改造を行うと、FCC（連邦通信委員会）によって認められた、ユーザーが本製品を操作する権限が無効になる場合があります。
操作条件
このデバイスは、FCC 規則の第 15 部に準拠しています。このデバイスの操作は、以下の 2 つの条件が対象となります。(1) このデバイスは有害な受信妨害を発生しない。(2) このデバイスは、意図しない動作の原因となる受信妨害も含め、受信するすべての受信妨害に対応する必要がある。
注意：カナダのユーザー対象
このクラス B デジタル機器は、カナダ ICES-003 に準拠しています。
欧州連合における一般家庭ユーザーによる使用済み機器の処分
製品 また は製品の梱包箱 に表示 される この記号は、この 製品 を他の家庭 ごみと一緒に 処分しています。使用済み機器 を処分する 際は、ユーザーご 自身 の責任で電気電子機器廃棄物の リサイクル 所に 持ち運ぶ 必要 があります。使用済み機器の個別回収や リサイクル は天然資源の保全 につながと 環境 を保護する 方法で リサイクル され る ことが保証 されます。リサイクル 目的で使細 ついて は、地方自治体、家庭ごみ処理サービス、または製品をご購入された 販売店に
⑥磁気に関する 注意事項
ハードドライブ、USB デバイス、タブレットコンピュータ、ラップトップ、携帯電話、腕時計、イヤフォン、スピーカ、クレジットカード、磁気 ID カードなど、特定の電子機器は磁場の影響を受けやすいため、強い磁場にさらされると回復不能な損傷を受ける場合や、なる場合があります。モニター本体の磁気を帯びた領域の近くに、または機器を置かないでください。
仕様
| LCD パネル | 駆動装置 | TFT カラー LCD | |
| サイズ | 27"W (69 cm) | ||
| 画素 ピッチ | 0.155 mm (水平) x 0.155 mm (垂直) | ||
| 輝度 350 cd/m | ^2 (標準) | ||
| コントラスト | 100000000:1 最大 (ACM) | ||
| 可視角度 | 178°(水平) 178°(垂直) (CR=10) | ||
| 応答時間 | 5 ms (GTG) | ||
| パネルタイプ | IPS 方式 | ||
| ビデオ | R、G、B アナログインターフェース | ||
| 水平周波数 | DVI : 31~90 kHzHDMI/DP/mini-DP : 31~160 kHz | ||
| 垂直周波数 | DVI/HDMI : 24~76 HzDP/mini-DP : 29~76 Hz | ||
| ディスプレイカラー | 1.07B カラー | ||
| ドットクロック | DVI : 300 MHzHDMI/DP/mini-DP : 540 MHz | ||
| 最大解像度 | 3840 x 2160@60 Hz | ||
| プラグアンドプレイ | VESA DDCCI/DDC2B | ||
| エネルギー効率クラス | C | ||
| *年間エネルギー消費量 | 80 kWh (HDMI 入力モデル) | ||
| 消費電力 (200 二ト) | オンモード | 41.86 W (標準) | |
| スリープモード | 0.41 W (標準) | ||
| オフモード | 0.26 W (標準) | ||
| 入力端子 コネクタ | HDMI (HDMI 入力 モ デ ル の み)DVI (Dual Link)DP (DP 入力 モ デ ル の み)Mini-DP (Mini-DP 入力 モ デ ル の み) | ||
| 入力映像信号 | HDMI (HDMI 入力 モ デ ル の み)DVI (Dual Link)DP (DP 入力 モ デ ル の み)Mini-DP (Mini-DP 入力 モ デ ル の み) | ||
| スピーカ | 2 W x 2 (オーディ オ入力モデルのみ) (オ プション) | ||
| USB | USB 3.0 x 4 (オ プション) | ||
| 最大 スクリーンサイズ | 水平 : 596.736 mm垂直 : 335.664 mm | ||
| 電源 | 100~240 V、50/60 Hz | ||
| 環境条件 | 動作温度 : 5°~40°C保管温度 : -20°~60°C動作湿度 : 20%~80% | ||
| 寸法 | 614 (幅) x 395.41 ~ 545.41 (高さ) x 247.17 (奥行き) mm | ||
| 重量 (正味重量) | 8.2 kg (正味) | ||
| 機械仕様 | チルト:-5°~+35°(最も高い位置においてのみ、上下角で 35°の傾斜が可能)旋回 : -60°~+60°高さ調整: 0 mm~150 mm回転 : -90°~+90°取り外し可能フ ッ トスタンド : 有り (ネジによる取り外し可能フ ッ トスタンド) | ||
| 外部 コントロール | スイッチノボタン | 電源ボタン 音量メニュー/選択 輝度入力端子 モード | |
| 機能 | 輝度 OSD表示時間設定コントラスト 透明度ブルーライト OSDロックブラッ クブースト 入力端子ACM 自動ソーススーパーシャープネス DPフォーマットガンマ ホットキー割当色温度 表示 モードモード sRGB モード PIP/PBPグレースケールモード HDMI黒レベル6 軸色合い クイックスタートモード6 軸飽和 電源 オフ USB充電音量 表示情報消音 すべての設定を リセットオーバードライブ 終了言語 | ||
| 仕様は モ デ ルや地域により異なります。 | |||
Acer 製品のマニュアルやその他のドキュメントは、Acer の公式サポートサイトからご覧いただけます。
*年間エネルギー消費量は、4時間/日×365日/年の標準消費電力に基づき算出しています。
