| Toote tüüp | 27-tolline 4K UHD LCD monitor |
| Mark | Acer |
| Mudel | B276HKB |
| Ekraani suurus | 27 tolli (69 cm) |
| Maksimaalne eraldusvõime | 3840 x 2160 60 Hz juures |
| Paneeli tüüp | IPS |
| Heledus | 350 cd/m² (tüüpiline) |
| Kontrast | 100 000 000:1 max. (ACM) |
| Reageerimisaeg | 5 ms (GtG) |
| Vaatenurk | 178° horisontaalne ja vertikaalne (CR=10) |
| Kuvatavad värvid | 1,07 miljardit |
| Sisendühendused | HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort |
| Sisseehitatud kõlarid | 2 x 2 W (valikuline) |
| USB-pordid | 4 x USB 3.0 (valikuline) |
| Mõõdud (LxKxS) | 614 x 395,41~545,41 x 247,17 mm |
| Netokaal | 8,2 kg |
| Toide | 100-240 V, 50/60 Hz |
| Elektritarbimine (töörežiim) | 41,86 W tüüpiline |
| Ooterežiimi tarbimine | 0,41 W |
| Väljalülitatud oleku tarbimine | 0,26 W |
| Energiaklass | C |
| Ergonoomilised reguleerimised | Kallutus -5° kuni +35°, pööramine -60° kuni +60°, kõrgus 0 kuni 150 mm, pööramine -90° kuni +90° |
| Eemaldatav jalg | Jah (eemaldatav kruvidega) |
| Hooldus | Puhastage pehme lapiga ja lahustivaba lahusega. Ärge kasutage ammoniaaki ega alkoholi. |
| Ohutus | Ärge eemaldage korpust. Kahjustuse korral ühendage lahti. Hoiustamistemperatuur: -20°C kuni 60°C. |
| Remonditavus | Remont ainult volitatud tehniku poolt. |
Korduma kippuvad küsimused - B276HKB ACER
Kasutajate küsimused teemal B276HKB ACER
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Monitor PDF-formaadis tasuta! Leidke oma juhend B276HKB - ACER ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. B276HKB kaubamärgi ACER.
KASUTUSJUHEND B276HKB ACER

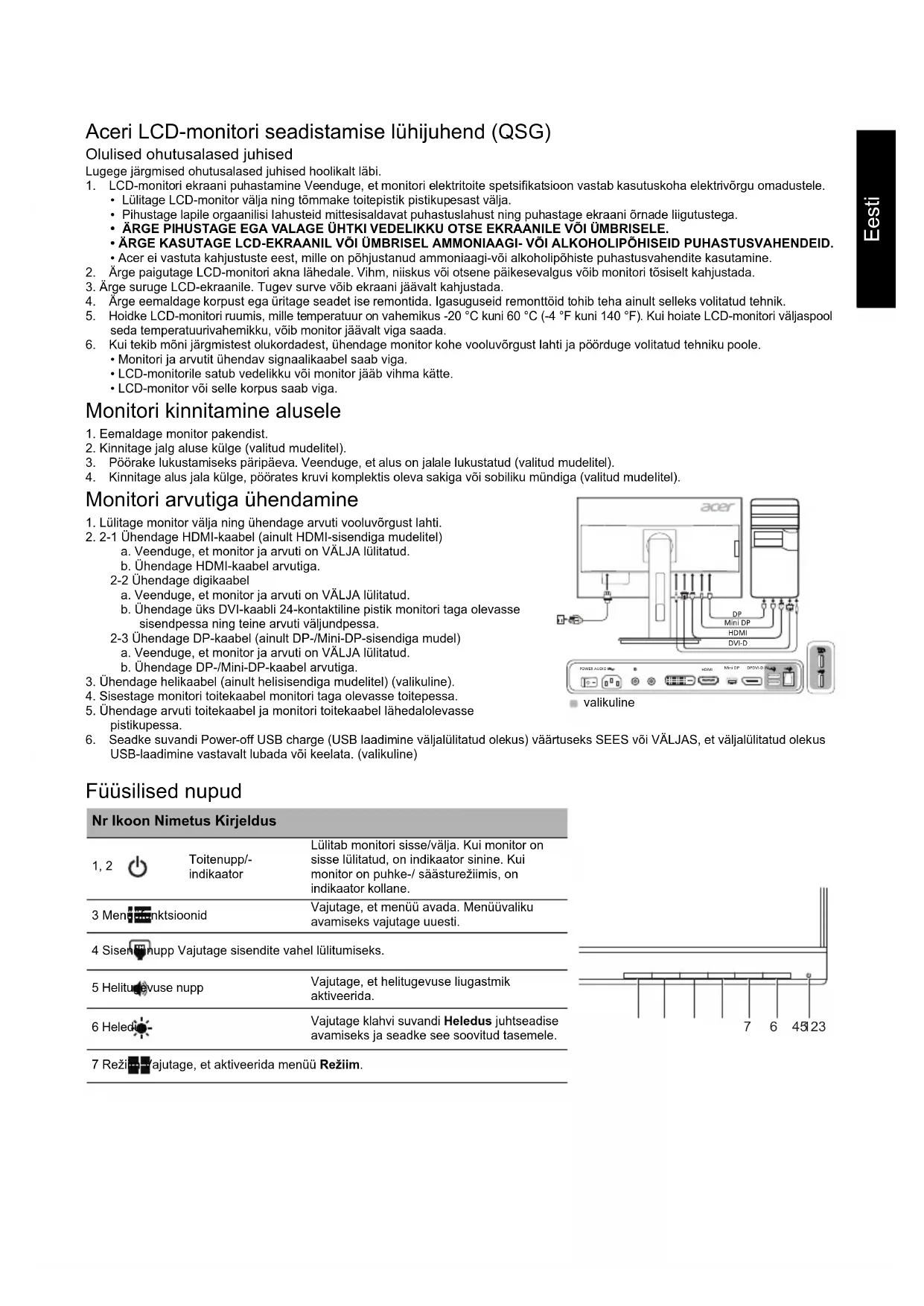

Aceri LCD-monitori seadistamise lühijuhend (QSG)
Lugege järgmised ohutusalased juhised hoolikalt läbi.
-
LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.
-
Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.
- Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
- ÄRGE PIHÜSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRÄANILE VÖI ÜMBRISELE.
- ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.
-
Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.
-
Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
- Ärge suruge LCD-ekraanile. Tugev surve vöib ekraani jäävalt kahjustada.
- Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
- Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4 °F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäävalt viga saada.
-
Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
-
Monitori ja arvutit ühendav signaalikaabel saab viga.
- LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
• LCD-monitor või selle korpus saab viga.
Monitori kinnitamine alusele
- Eemaldage monitor pakendist.
- Kinnitage jalg aluse külge (valitud mudelitel).
- Pöörake lukustamiseks pääripäeva. Veenduge, et alus on jalale lukustatud (valitud mudelitel).
- Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga (valitud mudelitel).

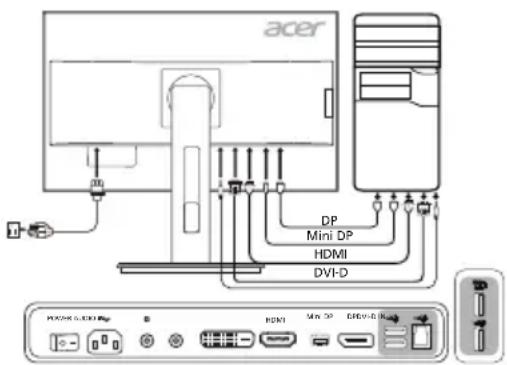

Monitori arvutiga ühendamine
- Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
- 2-1 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage HDMI-kaabel arvutiga.
2-2 Ühendage digikaabel
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.
2-3 Ühendage DP-kaabel (ainult DP-/Mini-DP-sisendiga mudel)
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage DP-/Mini-DP-kaabel arvutiga.
- Ühendage helikaabel (ainult helisisendiga mudelitel) (valikuline).
- Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
- Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.
- Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata. (valikuline)
Füüsilised nupud
Nr Ikoon Nimetus Kirjeldus
| 1, 2 | Toitenupp/-indikaator | Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/ säästurežiimis, on indikaator kollane. |
| 3 Meninktsioonid | Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uuesti. | |
4 Siseninupp Vajutage sisendite vahel lülitumiseks.
| 5 Helitugevuse nupp | Vajutage, et helitugevuse liugastmik aktiveerida. |
| 6 Heledi | Vajutage klahvi suvandiHeledusjuhtseadise avamiseks ja seadke see soovitud tasemele. |
7 Reži-Vajutage, et aktiveerida menüü Režiim.
valikuline
Eeskirjad ja ohutusteatised
FCC teatis
Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.
Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.
- Suunake või paigutage vastuvõttev antenn ümber.
- Suurendage seadme ja vastuvõtja vahelist kaugust.
- Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
- Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.
CE nõuetele vastavuse deklaratsioon
Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.
Tähelepanu!
Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.
Tähelepanu! Varjestatud kaablid
EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.
Tähelepanu! Välisseadmed
Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad töenäoliselt raadio- ja televisioonivastuvõtu häired.
Ettevaatust!
Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.
Kasutamistingimused
Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.
Tähelepanu! Kasutajad Kanadas
Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.
Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt
See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.
Magnetihoiatus
Teatud elektroonikaseadmed, näiteks kövakettad, USB-seadmed, tahvelarvutid, sülearvutid, mobiiltelefonid, kellad, kuularid, kölarid, kreditkaardid, magnetkaardid jne, on magnetväljade suhtes tundlikud ning vöivad liiga tugevasse magnetvälja viimisel jäävaid kahjustusi saada vöi ajutiselt kasutuskölbmatuks muutuda. Elektroonikaseadmeid ei tohi paigutada monitori aluse magnetilisele alale ega selle lähedale.
TEHNILISED ANDMED
| LCD-paneel | Tööpõhimõte Värviline TFT LCD | |
| Suurus 27"W (69 cm) | ||
| Piksli mõõtmed 0,155 mm (H) × 0,155 mm (V) | ||
| Heledus | 350 cd/m2(tüüpiline) | |
| Kontrastsus Max 1000000001 (ACM) | ||
| Vaatenurk 178° (H) 178° (V) (CR=10) | ||
| Reageerimisaeg 5 ms (G-st G-ni) | ||
| Paneeli tüüp IPS | ||
| Video R, G, B analoogliides | ||
| H-sagedus | DVI: 31 - 90 kHzHDMI/DP/mini-DP: 31 - 160 kHz | |
| V-sagedus | DVI/HDMI: 24 - 76 HzDP/mini-DP: 29 - 76 Hz | |
| Värvitäpsus 1,07 miljardit värvitooni | ||
| Piksilsagedus | DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz | |
| Maksimaalne lahutusvõime 3840 x 2160 @ 60 Hz | ||
| Isehäälestumine VESA DDCCI/DDC2B | ||
| Energiatõhususe klass C | ||
| *Aastane energiatarve 80 (kWh) (HDMI-sisendiga mudelil) | ||
| Toitevõimsus (200 niti juures) | Sisselülitatuna 41,86 W (tüüpiline) | |
| Puhkerežiimis | 0,41 W (tüüpiline) | |
| Väljalülitatuna | 0,26 W (tüüpiline) | |
| Sisendpistik | HDMI (ainult HDMI-sisendiga mudelitel)DVI (Dual Link)DP (ainult DP-sisendiga mudelitel)Mini-DP (ainult Mini-DP sisendiga mudelitel) | |
| Video sisendsignaal | HDMI (ainult HDMI-sisendiga mudelitel)DVI (Dual Link)DP (ainult DP-sisendiga mudelitel)Mini-DP (ainult Mini-DP sisendiga mudelitel) | |
| Kõlarid | 2 W x 2 (ainult helisisendiga mudelitel) (valikuline) | |
| USB | USB 3.0 x 4 (valikuline) | |
| Ekraani maksimaalsed mõõtmed | Horisontaalne: 596,736 mmVertikaalne: 335,664 mm | |
| Toiteallikas | 100-240 V, 50/60 Hz | |
| Keskkonnatingimused | Töötemperatuur: 5°C kuni 40°CSäilitamistemperatuur: -20°C kuni 60°CÖhuniiskus töökeskkonnas: 20% kuni 80% | |
| Mõõtmed | 614 (L) × 395,41 ~ 545,41 (K) × 247,17 (S) mm | |
| Mass (netomass) | 8,2 kg (neto) | |
| Mehaanilised andmed | Kaldenurk: -5° kuni +35° (kaldenurk 35 kraadi on saavutatav ainult monitori kõrgeimas asendis)Pöördenurk: -60° kuni +60°Kõrguse reguleerimisvahernik: 0 mm kuni 150 mmPöördepunkt: -90° kuni +90°Lahtivõetak jaig: jah (kruviga kinnitatav lahtivõetak jaig) | |
| Füüsilised nupud | Lülitid/nupud | ToitenuppHelitugevusMENÜÜ/SISENEHeledusSisendRežiim |
| Funktsioonid | HeledusMenüü ajapilirangKontrastsusLäbipaistvusSinine tuliEkraanikuva lukkMusta võimendusSisendACMUlliteravusDP-formaatGammaKiirklahvi määramineVärvltemperatuurLaiekraanirežiimRežiimidPIP/PBPRežiim sRGBDDC/CIIhalliskaala režiimHDMI musta tase6-teljeline toonKiire alustamise režiim6-teljeline küllastusUSB laadimine väljalülitatud olekusHelitugevusMonitori teaveVaigistaLähtesta köik seadedÜlikirendusVäljuKeel | |
| Tehnilised andmed erinevad mudeliti ja/või piirkonniti. | ||
Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
*Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
