B276HKB - Näyttö ACER - Ilmainen käyttöohje ja opas

Tuotteen tyyppi	27 tuuman 4K UHD LCD-näyttö
Merkki	Acer
Malli	B276HKB
Näytön koko	27 tuumaa (69 cm)
Maksimiresoluutio	3840 x 2160 60 Hz
Paneelin tyyppi	IPS
Kirkkaus	350 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 max. (ACM)
Vasteaika	5 ms (GtG)
Katselukulma	178° vaaka- ja pystysuunnassa (CR=10)
Näytettävät värit	1,07 miljardia
Tuloliittimet	HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort
Sisäänrakennetut kaiuttimet	2 x 2 W (valinnainen)
USB-portit	4 x USB 3.0 (valinnainen)
Mitat (LxKxS)	614 x 395,41~545,41 x 247,17 mm
Nettopaino	8,2 kg
Virtalähde	100-240 V, 50/60 Hz
Virrankulutus (toiminta)	41,86 W tyypillinen
Virrankulutus valmiustilassa	0,41 W
Virrankulutus sammutettuna	0,26 W
Energialuokka	C
Ergonomiset säädöt	Kallistus -5° - +35°, kierto -60° - +60°, korkeus 0 - 150 mm, kääntö -90° - +90°
Irrotettava jalusta	Kyllä (irrotettava ruuvilla)
Huolto	Puhdista pehmeällä liinalla ja liuottimettomalla liuoksella. Älä käytä ammoniakkia tai alkoholia.
Turvallisuus	Älä poista koteloa. Irrota virtajohto vaurion sattuessa. Säilytyslämpötila: -20°C - 60°C.
Korjattavuus	Vain valtuutettu teknikko saa tehdä korjauksia.

Usein kysytyt kysymykset - B276HKB ACER

Kuinka puhdistan Acer B276HKB -näytön?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinvapaata puhdistusliuosta pehmeälle liinalle ja pyyhi näyttö varovasti. Älä koskaan suihkuta nestettä suoraan näytölle tai koteloon. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Kuinka liitän näytön tietokoneeseen?

Varmista, että molemmat laitteet ovat sammutettuina. Kytke HDMI-, DVI-, DisplayPort- tai Mini-DisplayPort-kaapeli tietokoneesi mukaan. Liitä virtajohto näyttöön ja pistorasiaan. Käynnistä ensin näyttö, sitten tietokone.

Mitä tehdä, jos näytöllä lukee 'Ei signaalia'?

Tarkista, että videokaapeli on kunnolla kiinni molemmissa päissä. Varmista, että oikea tulolähde on valittuna (paina 'Input' -painiketta). Kokeile toista kaapelia tai porttia. Käynnistä tietokone uudelleen.

Kuinka säädän näytön korkeutta ja kallistusta?

Näyttö mahdollistaa korkeussäädön 0 - 150 mm, kallistuksen -5° - +35°, kierron -60° - +60° ja kääntöliikkeen -90° - +90°. Käytä kahvoja tai jalustaa säätöön. Älä pakota liikkeitä ilmoitettujen rajojen yli.

Onko näyttö yhteensopiva VESA-seinätelineen kanssa?

Kyllä, jalusta on irrotettava (ruuvilla). Näyttö on yhteensopiva VESA-seinätelineiden kanssa. Irrota jalusta ruuvaamalla kiinnitysruuvi auki ennen telineen asennusta.

Kuinka aktivoin USB-lataustoiminnon, kun näyttö on sammutettu?

Käytä näytön takana olevaa 'USB-lataus sammutettuna' -kytkintä. Kytke se päälle tai pois päältä. Tämä mahdollistaa USB-laitteiden lataamisen, vaikka näyttö olisi valmiustilassa tai sammutettu.

Mitkä ovat tärkeät turvallisuusohjeet?

Älä koskaan poista koteloa tai yritä korjata laitetta itse. Irrota virtajohto heti, jos kaapeli on vaurioitunut tai näyttö on altistunut vedelle. Vältä asettamasta näyttöä lämmönlähteen lähelle tai suoraan auringonvaloon. Säilytyslämpötila: -20°C - 60°C.

Mikä on suurin tuettu resoluutio?

Maksimiresoluutio on 3840 x 2160 pikseliä (4K UHD) 60 Hz:n taajuudella HDMI-, DisplayPort- tai Mini-DisplayPort-liitännöillä. 4K-resoluutiota varten varmista, että käytät yhteensopivaa kaapelia ja lähdettä.

Kuinka pääsen näytön valikkoon (OSD)?

Paina etupaneelissa olevaa 'MENU'-painiketta. Käytä nuolinäppäimiä navigoidaksesi vaihtoehdoissa (Kirkkaus, Kontrasti, Tila jne.). Paina uudelleen 'MENU' vahvistaaksesi valinnan. Poistuaksesi valitse 'Poistu'.

Mitä tehdä, jos toiminnassa on ongelmia?

Tarkista ensin käyttöohjeen vianmääritysopas. Tarkista liitännät ja asetukset. Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon tai Acerin tukeen. Älä yritä korjata laitetta itse.

KÄYTTÖOHJE B276HKB ACER

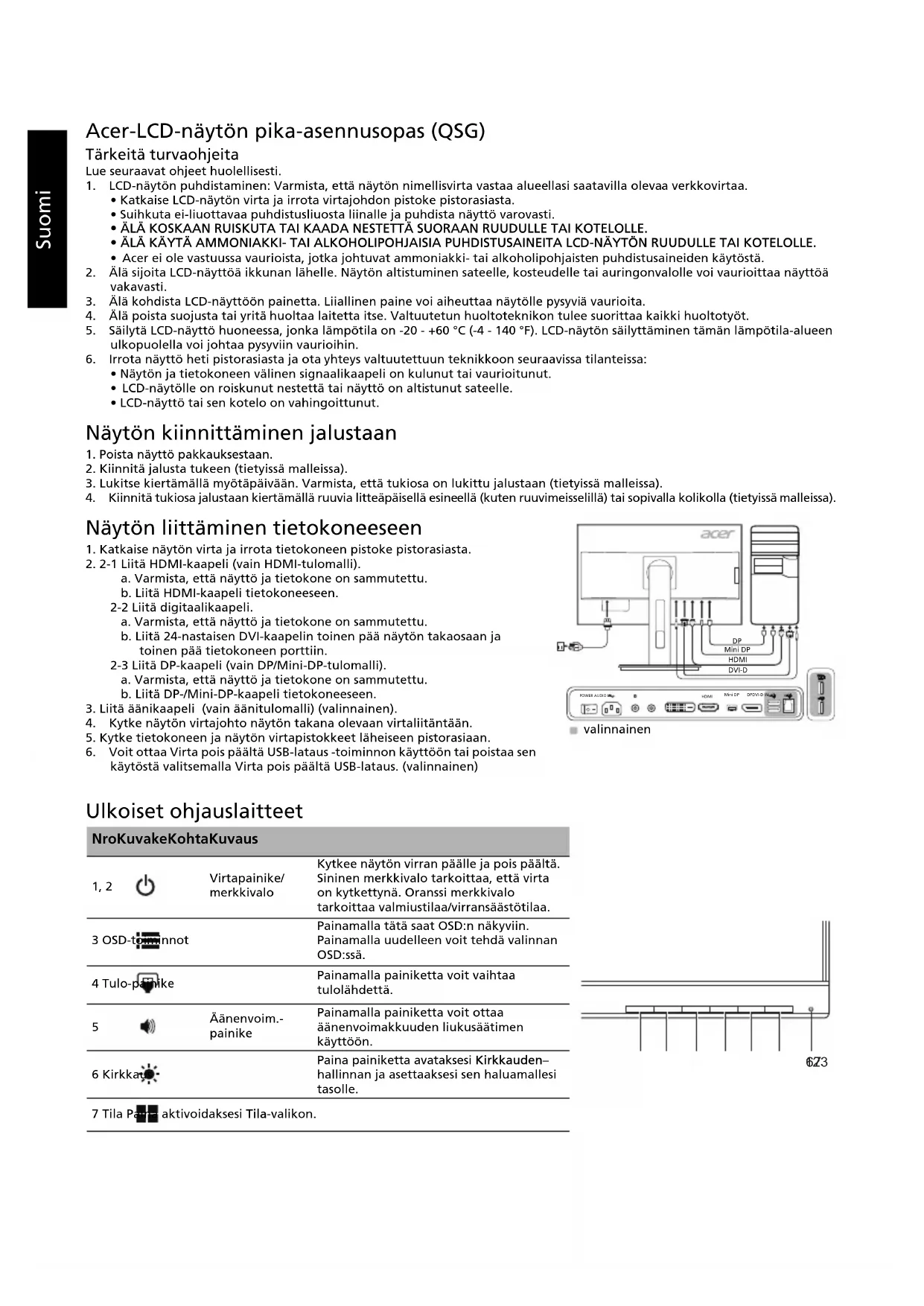

Acer-LCD-näytön pika-asennusopas (QSG)

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.

2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta.

3. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
4. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
5. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.

6. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.

7. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.

8. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
9. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
10. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
11. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:

- Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.

- LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.

- LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

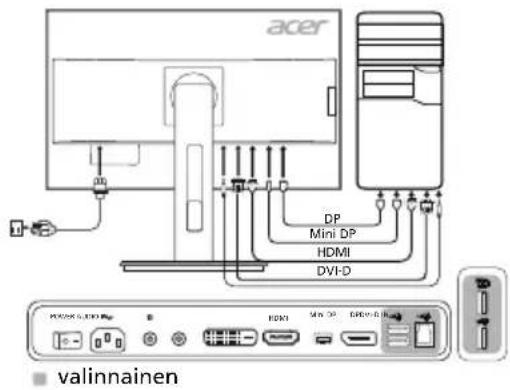

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.

2. 2-1 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu.

b. Liitä HDMI-kaapeli tietokoneeseen.

2-2 Liitä digitaalikaapeli.

a. Varmista, että näyttö ja tietokone on sammutettu.

b. Liitä 24-nastaisen DVI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-3 Liitä DP-kaapeli (vain DP/Mini-DP-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu.

b. Liitä DP-/Mini-DP-kaapeli tietokoneeseen.

1. Liitä äänikaapeli (vain äänitulomalli) (valinnainen).

2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.

3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

4. Voit ottaa Virta pois päältä USB-lataus -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (valinnainen)

5. Liitä äänikaapeli (vain äänitulomalli) (valinnainen).

6. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
7. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
8. Voit ottaa Virta pois päältä USB-lataus -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (valinnainen)

Ulkoiset ohjauslaitteet

NroKuvakeKohtaKuvaus
1, 2	Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettynä. Oranssi merkkivalo tarkoittaa valmiustilaa/virransäästötilaa.
3 OSD-tomnot		Painamalla tätä saat OSD:n näkyviin. Painamalla uudelleen voit tehdä valinnan OSD:ssä.
4 Tulo-painike		Painamalla painiketta voit vaihtaa tulolähdettä.
5	Äänenvoim.-painike	Painamalla painiketta voit ottaa äänenvoimakkuuden liukusäätimen käyttöön.
6 Kirkkat		Paina painiketta avataksesi Kirkkauden-hallinnan ja asettaaksesi sen haluamallesi tasolle.

7 Tila Pam- aktivoidaksesi Tila-valikon.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistaa, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

Magneettia koskeva varoitus

Tietyt sähkölaitteet, kuten kiintolevyt, USB-laitteet, taulutietokoneet, kannettavat tietokoneet, matkapuhelimet, rannekellot, kuulokkeet, kaiuttimet, luottokortit, magneettiset henkilökortit jne., ovat herkkiä magneettikentille ja saattavat vioittua pysyvästi tai tilapäisesti, jos ne altistuvat voimakkaalle magneettikentälle. Sähkölaitteita ei saa pitää näytön pohjan magneettialueella tai sen lähellä.

TEKNISET TIEDOT

LCD-paneeli	Ohjausjärjestelmä TFT	Color LCD
	Koko 27"W (69 cm)
	Pikseliväli 0,155 mm (V) x 0,155 mm (P)
	Kirkkaus	350 cd/m2 (tyypillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika 5 ms (G/G)
	Paneelityyppi In-Plane	Switching (IPS)
	Video R, G, B Analogiren liitäntä
	H-taajuus	DVI: 31 - 90 kHzHDMI/DP/mini-DP: 31 - 160 kHz
	V-taajuus	DVI/HDMI: 24 - 76 HzDP/mini-DP: 29 - 76 Hz
Näyttövärit 1,07 mrd väriä
Pistekellotaajuus		DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz
Enimmäistarkkuus 3840 x 2160 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusluokka C
*Vuosittainen energiankulutus 80 (kWh) (HDMI-tulomallissa)
Virrankulutus (200 nitiä)	Päällä 41,86 W (tyypillinen)
	Lepotila 0,41 W (tyypillinen)
	Pois 0,26 W (tyypillinen)
Tuloliitäntä		HDMI (vain HDMI-tulomalli)DVI (Dual Link)DP (vain DP-tulomalli)Mini-DP (vain Mini-DP-tulomalli)
Videotulosignaali		HDMI (vain HDMI-tulomalli)DVI (Dual Link)DP (vain DP-tulomalli)Mini-DP (vain Mini-DP-tulomalli)
Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen)
USB		USB 3.0 x 4 (valinnainen)
Näyttöruudun enimmäiskoko		Vaakasuora: 596,736 mmPystysuora: 335,664 mm
Virtalähde		100–240 V, 50/60 Hz
Ympäristötekijät		Käyttölämpötila: 5 - 40°CVarastointilämpötila: -20 - +60°CIlmankosteus: 20 - 80%
Mitat		614 (L) x 395,41 ~ 545,41 (K) x 247,17 (S) mm
Paino (netto)		8,2 kg (netto)
Mekanismin tiedot		Kallistus: -5° - +35° (kaltevuuskulman 35 asteen kallistus on mahdollinen vain korkeimmassa pisteessä)Kierto: -60° - +60°Korkeuden säätö: 0 - 150 mmNivelöinti: -90° - +90°Irrotettava jalusta: Kyllä (irrotettava jalusta, jossa on vapautusruuvi)
Ulkoiset ohjauslaitteet	Kytkimet/painikkeet	VirtapainikeVALIKKO/SYÖTÄTulo	Äänenvoim.KirkkausTila
	Toiminnot	KirkkausKontrastiSininen valoMustan vahvistusACMSuperterävyysGammaVärin lämpöisyysTilat sRGB-tilaHarmaasävytila6-aksel. sävy6-aksel. satur.Äänenvoim.MykistäYlivaihdeKieli	AikakatkaisuLäpikuultavuusLukitse OSDTuloAutom. lähdeDP-muotoPikanäppäinmääritysLaajakuvaPIP/PBPDDC/CHDMI-mustan tasoPika-aloitustilaVirta pois päältä USB-latausNäyttötiedotNollaa kaikki asetuks.Lopeta
Tekniset tiedot saattavat vaihdella mallin ja/tai alueen mukaan.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
