B276HKB - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor 27 Zoll 4K UHD
Marke	Acer
Modell	B276HKB
Bildschirmdiagonale	27 Zoll (69 cm)
Maximale Auflösung	3840 x 2160 bei 60 Hz
Panel-Typ	IPS
Helligkeit	350 cd/m² (typisch)
Kontrast	100.000.000:1 max. (ACM)
Reaktionszeit	5 ms (GtG)
Blickwinkel	178° horizontal und vertikal (CR=10)
Anzeigefarben	1,07 Milliarden
Eingangsanschlüsse	HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort
Integrierte Lautsprecher	2 x 2 W (optional)
USB-Anschlüsse	4 x USB 3.0 (optional)
Abmessungen (BxHxT)	614 x 395,41~545,41 x 247,17 mm
Nettogewicht	8,2 kg
Stromversorgung	100-240 V, 50/60 Hz
Stromverbrauch (Betrieb)	41,86 W typisch
Stromverbrauch (Standby)	0,41 W
Stromverbrauch (Aus)	0,26 W
Energieeffizienzklasse	C
Ergonomische Einstellungen	Neigung -5° bis +35°, Drehung -60° bis +60°, Höhe 0 bis 150 mm, Pivot -90° bis +90°
Abnehmbarer Standfuß	Ja (abnehmbar mit Schraube)
Pflege	Mit einem weichen Tuch und einer lösungsmittelfreien Lösung reinigen. Kein Ammoniak oder Alkohol verwenden.
Sicherheit	Gehäuse nicht entfernen. Bei Beschädigung Netzstecker ziehen. Lagertemperatur: -20°C bis 60°C.
Reparierbarkeit	Reparaturen nur durch autorisiertes Fachpersonal.

Häufig gestellte Fragen - B276HKB ACER

Wie reinige ich den Bildschirm des Acer B276HKB Monitors?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel. Sprühen Sie eine lösungsmittelfreie Reinigungslösung auf ein weiches Tuch und wischen Sie den Bildschirm vorsichtig ab. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm oder das Gehäuse. Vermeiden Sie Produkte auf Ammoniak- oder Alkoholbasis.

Wie schließe ich den Monitor an einen Computer an?

Stellen Sie sicher, dass beide Geräte ausgeschaltet sind. Schließen Sie je nach Computer das HDMI-, DVI-, DisplayPort- oder Mini-DisplayPort-Kabel an. Verbinden Sie das Netzkabel mit dem Monitor und einer Steckdose. Schalten Sie zuerst den Monitor und dann den Computer ein.

Was tun, wenn der Bildschirm 'Kein Signal' anzeigt?

Überprüfen Sie, ob das Videokabel an beiden Enden richtig angeschlossen ist. Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist (drücken Sie die Taste 'Eingang'). Testen Sie mit einem anderen Kabel oder einem anderen Anschluss. Starten Sie den Computer neu.

Wie stelle ich Höhe und Neigung des Monitors ein?

Der Monitor ermöglicht eine Höhenverstellung von 0 bis 150 mm, eine Neigung von -5° bis +35°, eine Drehung von -60° bis +60° und eine Pivotierung von -90° bis +90°. Verwenden Sie die Griffe oder den Standfuß zum Einstellen. Erzwingen Sie keine Bewegungen über die angegebenen Grenzen hinaus.

Ist der Monitor mit einer VESA-Wandhalterung kompatibel?

Ja, der Standfuß ist abnehmbar (abnehmbar mit Schraube). Der Monitor ist mit standardmäßigen VESA-Wandhalterungen kompatibel. Entfernen Sie den Standfuß, indem Sie die Befestigungsschraube lösen, bevor Sie die Halterung installieren.

Wie aktiviere ich die USB-Ladefunktion bei ausgeschaltetem Monitor?

Verwenden Sie den Schalter 'USB-Ladung im Aus-Zustand' auf der Rückseite des Monitors. Schalten Sie ihn um, um die Funktion zu aktivieren oder zu deaktivieren. Damit können Sie USB-Geräte aufladen, auch wenn der Monitor im Standby oder ausgeschaltet ist.

Welche wichtigen Sicherheitshinweise gibt es?

Entfernen Sie niemals das Gehäuse und versuchen Sie nicht, das Gerät selbst zu reparieren. Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt ist oder der Monitor Wasser ausgesetzt wurde. Vermeiden Sie es, den Monitor in der Nähe von Wärmequellen oder direktem Sonnenlicht aufzustellen. Lagertemperatur: -20°C bis 60°C.

Was ist die maximale unterstützte Auflösung?

Die maximale Auflösung beträgt 3840 x 2160 Pixel (4K UHD) bei 60 Hz über die HDMI-, DisplayPort- oder Mini-DisplayPort-Anschlüsse. Für eine 4K-Auflösung stellen Sie sicher, dass Sie ein kompatibles Kabel und eine kompatible Quelle verwenden.

Wie greife ich auf das Bildschirmmenü (OSD) zu?

Drücken Sie die Taste 'MENÜ' auf der Vorderseite. Navigieren Sie mit den Pfeiltasten durch die Optionen (Helligkeit, Kontrast, Modus usw.). Drücken Sie erneut 'MENÜ', um eine Auswahl zu bestätigen. Zum Beenden wählen Sie 'Beenden'.

Was tun bei Funktionsproblemen?

Konsultieren Sie zunächst die Fehlerbehebungsanleitung im Handbuch. Überprüfen Sie die Anschlüsse und Einstellungen. Wenn das Problem weiterhin besteht, wenden Sie sich an autorisiertes Fachpersonal oder den Acer-Support. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG B276HKB ACER

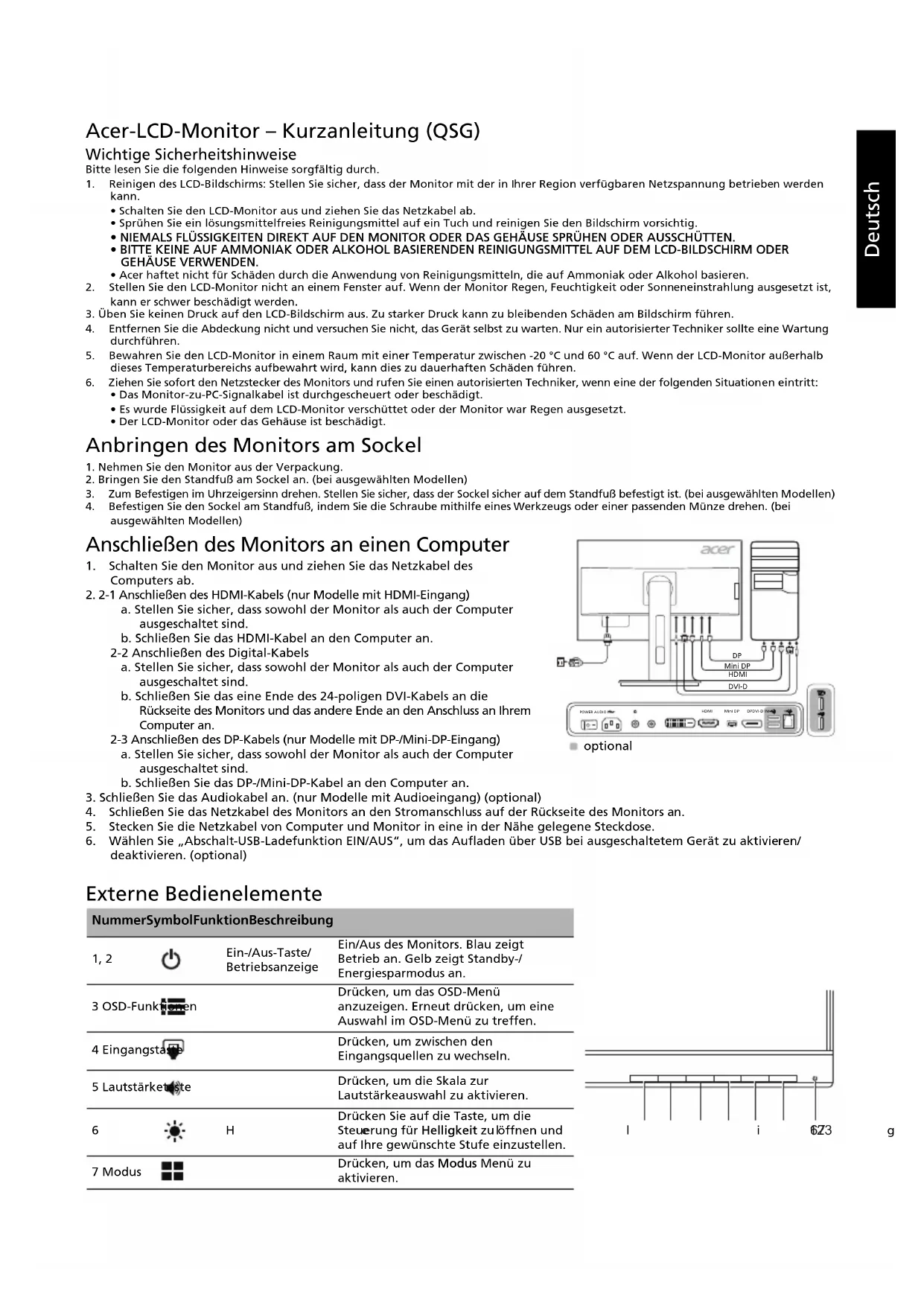

Acer-LCD-Monitor – Kurzanleitung (QSG)

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.

2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.

3. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
4. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
5. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.

6. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.

7. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.

8. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
9. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
10. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
11. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:

- Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.

- Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.

- Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

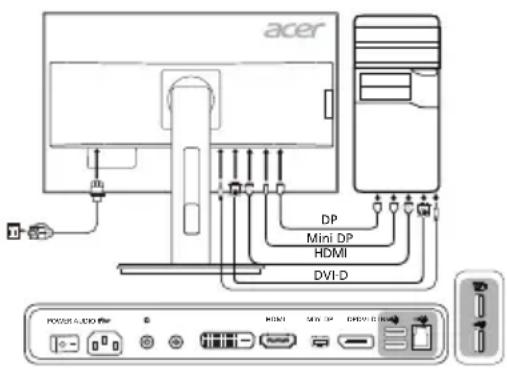

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.

2. 2-1 Anschließen des HDMI-Kabels (nur Modelle mit HDMI-Eingang)
   a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
   b. Schließen Sie das HDMI-Kabel an den Computer an.
   2-2 Anschließen des Digital-Kabels
   a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
   b. Schließen Sie das eine Ende des 24-poligen DVI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrem Computer an.
   2-3 Anschließen des DP-Kabels (nur Modelle mit DP-/Mini-DP-Eingang)
   a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
   b. Schließen Sie das DP-/Mini-DP-Kabel an den Computer an.

3. Schließen Sie das Audiokabel an. (nur Modelle mit Audioeingang) (optional)

4. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.

5. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
6. Wählen Sie „Abschalt-USB-Ladefunktion EIN/AUS“, um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren. (optional)

Externe Bedienelemente

NummerSymbolFunktionBeschreibung
1, 2	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/Energiesparmodus an.
3 OSD-Funktionen		Drücken, um das OSD-Menü anzuzeigen. Erneut drücken, um eine Auswahl im OSD-Menü zu treffen.
4 Eingangstatte		Drücken, um zwischen den Eingangsquellen zu wechseln.
5 Lautstärketste		Drücken, um die Skala zur Lautstärkeauswahl zu aktivieren.
6	H	Drücken Sie auf die Taste, um die Steuerung für Helligkeit zu öffnen und auf Ihre gewünschte Stufe einzustellen.
7 Modus		Drücken, um das Modus Menü zu aktivieren.

optional

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

● Neuausrichtung oder Versetzen der Empfangsantenne
- Vergrößern des Abstands zwischen dem Gerät und dem Receiver
- Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist
- Zu Rate ziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computing-Geräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

©Warnung zu Magneten

Bestimmte elektronische Geräte, wie z.B. Festplatten, USB-Geräte, Tablet-PCs, Notebooks, Handys, Uhren, Kopfhörer, Lautsprecher, Kreditkarten, Magnetkarten usw., reagieren empfindlich auf magnetische Felder und können dauerhaft geschädigt oder vorübergehend deaktiviert werden, wenn sie einem zu starken Magnetfeld ausgesetzt sind. Elektronische Geräte sollten nicht in der Nähe von oder direkt auf dem magnetischen Bereich des Standfußes abgelegt werden.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	Größe 27"W (69 cm)
	Pixelabstand 0,155 mm (H) x 0,155 mm (V)
	Helligkeit	350 cd/m2 (typisch)
	Kontrast 100000000:1 Max. (ACM)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 5 ms (G zu G)
	Bildschirmtyp In-Plane-Switching
	Video R, G, B analoge Schnittstelle
	H-Frequenz	DVI: 31 - 90 kHzHDMI/DP/mini-DP: 31 - 160 kHz
	V-Frequenz	DVI/HDMI: 24 - 76 HzDP/mini-DP: 29 - 76 Hz
Displayfarben 1,07 Mrd. Farben
Pixelfrequenz		DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz
Maximale Auflösung 3840 x 2160 bei 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse C
*Jährlicher Energieverbrauch 80 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet 41,86 W (typisch)
	Ruhemodus 0,41 W (typisch)
	Ausgeschaltet	0,26 W (typisch)
Eingangsbuchse		HDMI (nur Modelle mit HDMI-Eingang)DVI (Dual Link)DP (nur Modelle mit DP-Eingang)Mini-DP (nur Modelle mit Mini-DP-Eingang)
Eingangsvideosignal		HDMI (nur Modelle mit HDMI-Eingang)DVI (Dual Link)DP (nur Modelle mit DP-Eingang)Mini-DP (nur Modelle mit Mini-DP-Eingang)
Lautsprecher		2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB		USB 3.0 x 4 (optional)
Maximale Bildschirmgröße		Horizontal: 596,736 mmVertikal: 335,664 mm
Stromquelle		100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 5 bis 40°CLagertemperatur: -20 bis 60°CLuftfeuchtigkeit bei Betrieb: 20% bis 80%
Abmessungen		614 x 395,41 ~ 545,41 x 247,17 mm (B x H x T)
Gewicht (netto)		8,2 kg (netto)
Daten zur Mechanik		Neigung: -5° bis +35° (nur am höchsten Punkt können 35 Grad Rückwärtsneigung des Höhenwinkels erzielt werden)Schwenken: -60° bis +60°Höheneinstellung: 0 mm bis 150 mmDrehgelenk: -90° bis +90°Abnehmbarer Standfuß: Ja (abnehmbar Standfuß mit Feststellschraube)
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-Taste LautstärkeMENÜ/EINGABE HelligkeitEingang Modus
	Funktionen	Helligkeit OSD-DauerKontrast TransparenzBlaues Licht OSD-SperreSchwarzverst. EingangACM Auto-QuelleSuperscharf DP-FormatGamma SchnelltastenzuweisungFarbtemp. BildformateModi PIP/PBPsRGB Modus DDC/CIGrauskala-Modus HDMI-Schwarzp.6-Achs.-Farbton Schnellstartmod.6-Achs.-Sättigung Abschalt-USB-LadefunktionLautstärke DisplayinformationenStumm Alle Einst. rücksetzenOver Drive BeendenSprache
Die genaue technische Ausstattung ist je nach Modell und/oder Region unterschiedlich.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.
*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Konformitätserklärung

Wir,

Acer Incorporated

(„x“=0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN 55024:2010

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

☒ EN61000-3-2:2014 Class D

LVD-Richtlinie: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN 50581:2012

☒ Ökodesign-Richtlinie (ErP): 2009/125/EG

☒ Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2020.

EN55032:2012/AC:2013 Klasse B

EN 55024:2010

EN55032:2015/AC:2016 Klasse B

EN61000-3-3:2013

EN61000-3-2:2014 Klasse D
