| Produkto tipas | 27 colių 4K UHD LCD monitorius |
| Prekės ženklas | Acer |
| Modelis | B276HKB |
| Ekrano dydis | 27 coliai (69 cm) |
| Maksimali skiriamoji geba | 3840 x 2160 esant 60 Hz |
| Skydelio tipas | IPS |
| Šviesumas | 350 cd/m² (tipinis) |
| Kontrastas | 100 000 000:1 maks. (ACM) |
| Atsako laikas | 5 ms (GtG) |
| Žiūrėjimo kampas | 178° horizontaliai ir vertikaliai (CR=10) |
| Atvaizduojamos spalvos | 1,07 milijardo |
| Įvesties jungtys | HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort |
| Integruoti garsiakalbiai | 2 x 2 W (papildomai) |
| USB prievadai | 4 x USB 3.0 (papildomai) |
| Išmatavimai (PxAxG) | 614 x 395,41~545,41 x 247,17 mm |
| Grynasis svoris | 8,2 kg |
| Maitinimas | 100-240 V, 50/60 Hz |
| Elektros suvartojimas (veikiant) | 41,86 W tipinis |
| Suvartojimas budėjimo režimu | 0,41 W |
| Suvartojimas išjungus | 0,26 W |
| Energijos klasė | C |
| Ergonominiai nustatymai | Pakreipimas -5° iki +35°, sukimas -60° iki +60°, aukštis 0 iki 150 mm, pasukimas -90° iki +90° |
| Nuimamas stovas | Taip (nuimamas atsukant varžtą) |
| Priežiūra | Valykite minkšta šluoste ir besolventiniu tirpalu. Nenaudokite amoniako ar alkoholio. |
| Sauga | Neišimkite korpuso. Atjunkite, jei pažeista. Laikymo temperatūra: nuo -20°C iki 60°C. |
| Remontas | Remontą atlieka tik įgaliotas technikas. |
Dažnai užduodami klausimai - B276HKB ACER
Naudotojų klausimai apie B276HKB ACER
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Monitorius PDF formatu nemokamai! Raskite savo instrukciją B276HKB - ACER ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. B276HKB prekės ženklo ACER.
NAUDOJIMO INSTRUKCIJA B276HKB ACER

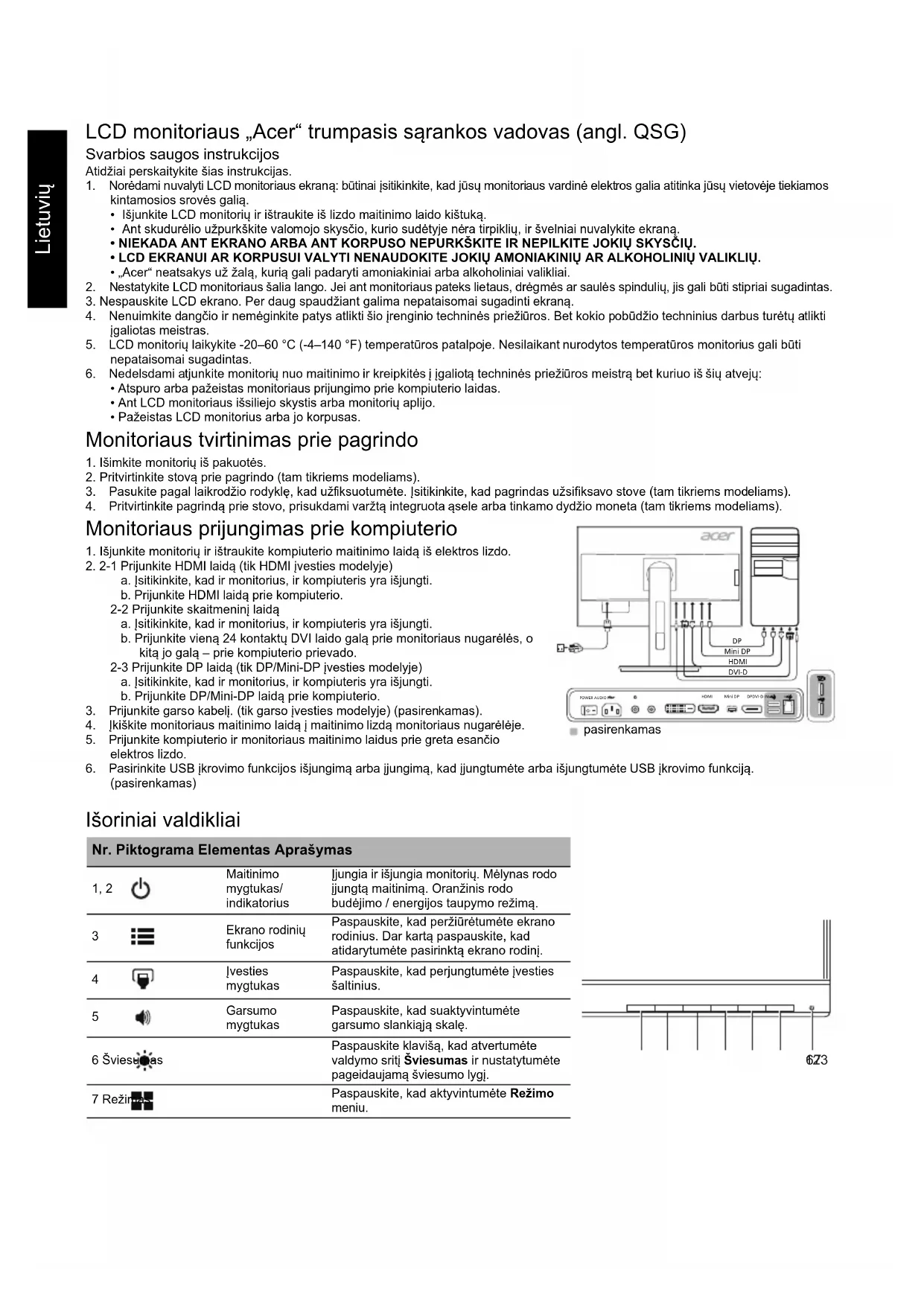

LCD monitoriaus „Acer“ trumpasis sąrankos vadovas (angl. QSG)
Svarbios saugos instrukcijos
Atidžiai perskaitykite šias instrukcijas.
-
Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, kad jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
-
Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuka.
- Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
• NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ.
• LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. -
„Acer“ neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
-
Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
- Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
- Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
- LCD monitorių laikykite -20–60 °C (-4–140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
- Nedelsdami atjunkite monitorių nuo maitinimo ir kreipkitės į įgaliotą techninės priežiūros meistrą bet kuriuo iš šių atveju:
- Atspuro arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
- Ant LCD monitoriaus išsiliejo skystis arba monitorių aplijo.
- Pažeistas LCD monitorius arba jo korpusas.
Monitoriaus tvirtinimas prie pagrindo
- Išimkite monitorių iš pakuotės.
- Pritvirtinkite stovą prie pagrindo (tam tikriems modeliams).
- Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove (tam tikriems modeliams).
- Pritvirtinkite pagrindą prie stovo, prisukdami varżtą integruota ąsele arba tinkamo dydžio moneta (tam tikriems modeliams).

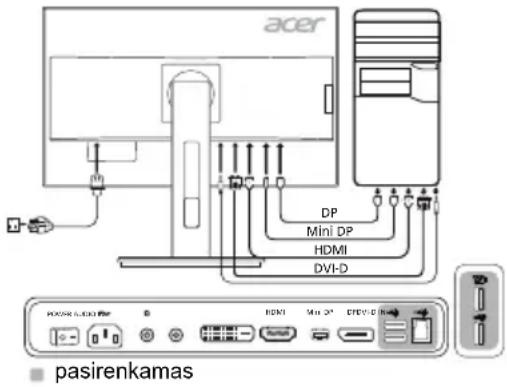

Monitoriaus prijungimas prie kompiuterio
-
Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
-
2-1 Prijunkite HDMI laidą (tik HDMI įvesties modelyje)
a. Isitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Prijunkite HDMI laidą prie kompiuterio.
2-2 Prijunkite skaitmeninį laidą
a. Isitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Prijunkite vieną 24 kontaktų DVI laido galą prie monitoriaus nugarėlės, o kitą jo galą – prie kompiuterio prievado.
2-3 Prijunkite DP laidą (tik DP/Mini-DP jvesties modelyje)
a. Isitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
b. Prijunkite DP/Mini-DP laidą prie kompiuterio.
- Prijunkite garso kabelj. (tik garso jvesties modelyje) (pasirenkamas).
- Ikiškite monitoriaus maitinimo laidą i maitinimo lizdą monitoriaus nugarėlėje.
- Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
- Pasirinkite USB jkrovimo funkcijos išjungimą arba jjungimą, kad jjungtumėte arba išjungtumėte USB jkrovimo funkciją. (pasirenkamas)
Išoriniai valdikliai
| Nr. Piktograma Elementas Aprašymas | |||
| 1, 2 | Maitinimo mygtukas/ indikatorius | ljungia ir išjungia monitorių. Mėlynas rodo jungtą maitinimą. Oranžinis rodo budėjimo / energijos taupymo režimą. | |
| 3 | Ekrano rodinių funkcijos | Paspauskite, kad peržiūrėtumėte ekrano rodinius. Dar kartą paspauskite, kad atidarytumėte pasirinktą ekrano rodinių. | |
| 4 | Įvesties mygtukas | Paspauskite, kad perjungtumėte įvesties šaltinius. | |
| 5 | Garsumo mygtukas | Paspauskite, kad suaktyvintumėte garsumo slankiają skalę. | |
| 6 Šviesumas | Paspauskite klavišą, kad atvertumėte valdymo sritį Šviesumas ir nustatytumėte pageidaujamą šviesumo lygį. | ||
| 7 Režimų | Paspauskite, kad aktyvintumėte Režimo meniu. | ||
Reglamentai ir saugos pranešimai
FCC pranešimas
Šis jrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams jrenginiams taikomus apribojimus. Šie apribojimai skirti tinkamai apsaugai nuo žalingų trikdžių gyvenamojoje aplinkoje užtikrinti. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus jrengtas ir naudojamas nesilaikant šių instrukciju, jis gali skleisti žalingus radijo ryšio trikdžius. Tačiau nėra garantiju, kad tam tikroje aplinkoje trikdžių neatsiras. Jei šis jrenginys sukelia žalingų radijo arba televizijos signalų trikdžių (tai galima nustatyti jjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trikdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:
● pakeisti antenos kryptj arba vietą;
- padidinti atstumą tarp jrenginio ir imtuvo;
- prijungti prietaisą prie kitos maitinimo grandinės maitinimo lizdo, nei yra prijungtas imtuvas;
- kreiptis pagalbos i pardavimo atstovą arba patyrusi radiju ar televizoriu meistra.
CE atitikties deklaracija
„Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.
Įspėjimas:
Kad neapgadintumète monitoriaus, nekelkite jo už pagrindo.
Įspėjimas: ekranuotieji kabeliai
Visiems sujungimams su kompiuterine įranga turi būti naudojami ekranuotieji kabeliai, kad būtų užtikrinta atitiktis EMC reglamentams.
Įspėjimas: išoriniai įrenginiai
Prie šio jrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius jrenginius (jvesties / išvesties jrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius jrenginius gali kilti radijo ir televizijos signalų priėmimo trikdžių.
Įspėjimas
Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.
Naudojimo sąlygos
Šis jrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) jrenginys negali kelti žalingų trikdžių; 2) šis jrenginys turi priimti bet kokius gautus trikdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trikdžius.
Įspėjimas: naudotojams Kanadoje
Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.
Privačių namų ūkių naudotojų įrangos atliekų šalinimas Europos Sajungoje
Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.
©lspėjamasis pranešimas dėl magneto
Tam tikri elektroniniai jrenginiai, pvz., standieji diskai, USB jrenginiai, planšetiniai kompiuteriai, nešiojamieji kompiuteriai, mobilieji telefonai, laikrodžiai, ausinės, garsiakalbiai, kredito kortelės, magnetinės tapatybės kortelės ir kt., yra jautrūs magnetiniams laukams ir gali būti nepataisomai sugadinti arba laikinai nebeveikti, jei atsidurs per stipriame magnetiniame lauke. Elektroninių jrenginių negalima dėti arti magnetinio monitoriaus pagrindo arba tiesiogiai ant jo.
TECHNINIAI DUOMENYS
| LCD plokšte | Valdymo sistema TFT spalvinis LCD | |
| Dydis 27"W (69 cm) | ||
| Vaizdo taškų dydis 0,155 mm (H) x 0,155 mm (V) | ||
| Ryškumas | 350 cd/m2 (jprastos) | |
| Kontrastas 100000000:1 maks. (ACM) | ||
| Regimasis kampas 178° (H) 178° (V) (CR=10) | ||
| Atsako trukmė 5 ms (G–G) | ||
| Plokštės tipas In-Plane Switching | ||
| Vaizdas R, G, B analoginė sąsaja | ||
| Horizontalusis dažnis | DVI: 31–90 kHzHDMI/DP/mini-DP: 31–160 kHz | |
| Vertikalusis dažnis | DVI/HDMI: 24–76 HzDP/mini-DP: 29–76 Hz | |
| Ekrano spalvos 1,07 B spalvos | ||
| Taškų dažnis | DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz | |
| Didžiausia skirtamoji geba 3840 x 2160 esant 60 Hz | ||
| Funkcija Plug & Play VESA DDCCI/DDC2B | ||
| Energijos vartojimo efektyvumo klasė C | ||
| * Energijos sąnaudos per metus 80 (kWh) (HDMI jvesties modeliui) | ||
| Energijos sąnaudos(esant 200 nitų) | Jungimo režimu 41,86 W (jprastos) | |
| Miego režimu 0,41 W (jprastos) | ||
| Išjungimo režimu | 0,26 W (jprastos) | |
| Įvesties jungtis | HDMI (tik HDMI jvesties modelyje)DVI (Dual Link)DP (tik DP jvesties modelyje)Mini-DP (tik Mini-DP įvesties modelis) | |
| Vaizdo įvesties signalas | HDMI (tik HDMI jvesties modelyje)DVI (Dual Link)DP (tik DP jvesties modelyje)Mini-DP (tik Mini-DP įvesties modelis) | |
| Garsiakalbiai | 2 W x 2 (tik garso įvesties modelyje) (pasirenkamas) | |
| USB | USB 3.0 x 4 (pasirenkamas) | |
| Didžiausias ekrano dydis | Horizontaliai: 596,736 mmVertikaliai: 335,664 mm | |
| Maitinimo šaltinis: | 100–240 V, 50/60 Hz | |
| Aplinkos sąlygos | Naudojimo temperatūra: 5–40 °CSaugojimo temperatūra: -20–60 °CNaudojimo drėgmė: 20–80 % | |
| Matmenys | 614 (P) x 395,41 ~ 545,41 (A) x 247,17 (G) mm | |
| Svoris (grynasis) | 8,2 kg (grynasis) | |
| Mechanizmų techniniai duomenys | Pakreipimas: nuo -5° iki +35° (tik aukščiausiame pakėlimo taške galima pakreipti 35 laipsnių kampu)Pasukimas: nuo -60° iki +60°Aukščio reguliavimas: nuo 0 iki 150 mmSukimosi ašis: nuo -90° iki +90°Nuimamas stovas: taip (varžtu atleidžiamas nuimamas stovas) | |
| Išoriniai valdikliai | Jungiklis / mygtukai | Maitinimo mygtukas GarsumasMENIU/IVESTIS ŠviesumasĮvestis Režimas |
| Funkcijos | Šviesumas Ekrano rodinio skirtasis laikasKontrastas PermatomumasMėlyna šviesa OSD užraktasJuodos spavos akcentavimas JvestisACMYpatingas ryškumas DP formatasGama Greitojo mygtuko priskyrimasSpalvinė temperatūra Platusis režimasRežimai PIP/PBPRežimas sRGB DDC/CIPilkumo tonų režimas HDMI juodu atspalvių lygis6 ašių atspalvis Greitojo paleidimo režimas6 ašių grynis USB įkrovimas išjungusGarsumas Ekrano informacijaNutildyti Nustalyti visus nustatymus iš naujoGreitinimas IšeitiKalba | |
| Specifikacijos priklauso nuo modelio ir (arba) regiono. | ||
„Acer“ gaminių vadovus ir kitus dokumentus rasite oficialioje „Acer“ palaikymo svetainėje.
*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienu per metus sąnaudas.
