| Ürün Tipi | 27 inç 4K UHD LCD Monitör |
| Marka | Acer |
| Model | B276HKB |
| Ekran Boyutu | 27 inç (69 cm) |
| Maksimum Çözünürlük | 3840 x 2160 @ 60 Hz |
| Panel Tipi | IPS |
| Parlaklık | 350 cd/m² (tipik) |
| Kontrast Oranı | 100.000.000:1 maks. (ACM) |
| Tepki Süresi | 5 ms (GtG) |
| Görüş Açısı | 178° yatay ve dikey (CR=10) |
| Gösterilen Renkler | 1,07 milyar |
| Giriş Konektörleri | HDMI, DVI-D (Çift Bağlantı), DisplayPort, Mini-DisplayPort |
| Dahili Hoparlörler | 2 x 2 W (isteğe bağlı) |
| USB Bağlantı Noktaları | 4 x USB 3.0 (isteğe bağlı) |
| Boyutlar (GxYxD) | 614 x 395,41~545,41 x 247,17 mm |
| Net Ağırlık | 8,2 kg |
| Güç Kaynağı | 100-240 V, 50/60 Hz |
| Elektrik Tüketimi (çalışma) | 41,86 W tipik |
| Bekleme Tüketimi | 0,41 W |
| Kapalı Tüketimi | 0,26 W |
| Enerji Sınıfı | C |
| Ergonomik Ayarlar | Eğim -5° ila +35°, döndürme -60° ila +60°, yükseklik 0 ila 150 mm, döndürme -90° ila +90° |
| Çıkarılabilir Ayak | Evet (vida ile sökülebilir) |
| Bakım | Yumuşak bir bez ve solvent içermeyen bir solüsyonla temizleyin. Amonyak veya alkol içeren ürünler kullanmayın. |
| Güvenlik | Kasayı çıkarmayın. Hasar durumunda fişi çekin. Depolama sıcaklığı: -20°C ila 60°C. |
| Onarılabilirlik | Sadece yetkili teknisyen tarafından onarım yapılmalıdır. |
Sık sorulan sorular - B276HKB ACER
Kullanıcıların soruları hakkında B276HKB ACER
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Monitör PDF formatında ücretsiz! Kılavuzunuzu bulun B276HKB - ACER ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. B276HKB markasının ACER.
KULLANIM KILAVUZU B276HKB ACER

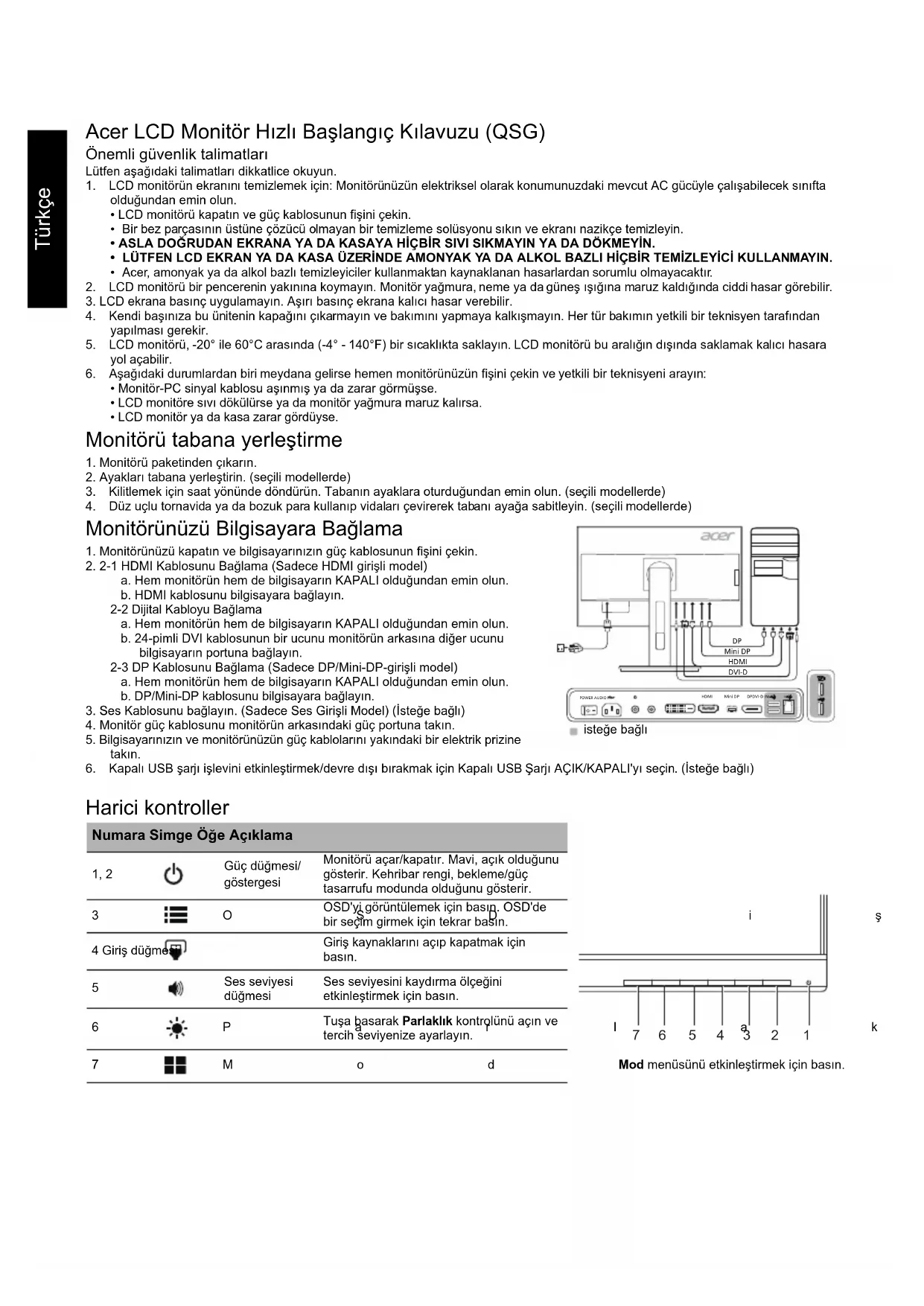

Acer LCD Monitör Hızlı Başlangıç Kılavuzu (QSG)
Önemli güvenlik talimatları
Lütfen aşağıdaki talimatları dikkatlice okuyun.
-
LCD monitörün ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
-
LCD monitörü kapatın ve güç kablosunun fişini çekin.
- Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.
- ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVİ SIKMAYIN YA DA DÖKMEYİN.
• LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN. -
Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
-
LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
-
LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
-
Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
- LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
- Aşağıdaki durumlardan biri meydana gelirse hemen monitorünüzün fisini çekin ve yetkili bir teknisyeni arayın:
- Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
- LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
- LCD monitor ya da kasa zarar gordüyse.
Monitörü tabana yerleştirme
- Monitörü paketinden çıkarın.
- Ayakları tabana yerleştirin. (seçili modellerde)
- Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
- Düz uçlu tornavida ya da bozuk para kullanıp vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

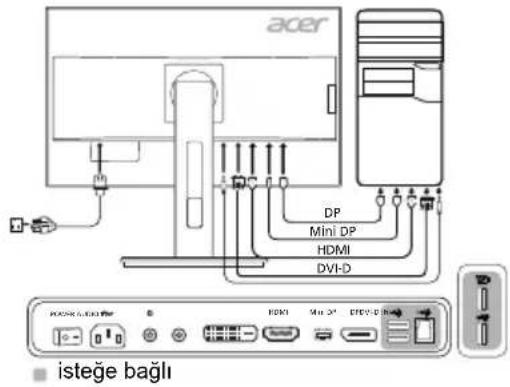

Monitörünüzü Bilgisayara Bağlama
- Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fisini çekin.
- 2-1 HDMI Kablosunu Bağlama (Sadece HDMI girişli model)
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. HDMI kablosunu bilgisayara bağlayın.
2-2 Dijital Kabloyu Bağlama
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. 24-pimli DVI kablosunun bir ucunu monitörün arkasına diğer ucunu bilgisayarın portuna bağlayın.
2-3 DP Kablosunu Bağlama (Sadece DP/Mini-DP-girişli model)
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. DP/Mini-DP kablosunu bilgisayara bağlayın.
- Ses Kablosunu bağlayın. (Sadece Ses Girişli Model) (İsteğe bağlı)
- Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
- Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
- Kapalı USB şarji işlevini etkinleştirmek/devre dışı bırakmak için Kapalı USB Şarji AÇIK/KAPALI'yi seçin. (İsteğe bağlı)
Harici kontroller
| Numara Simge Öğe Açıklama | |||
| 1, 2 | Güç düğmesi/göstergesi | Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir. | |
| 3 | O | OSD'yi görüntülemek için basın. OSD'de bir seçim girmek için tekrar basın. | |
| 4 Giriş düğmesi | Giriş kaynaklarını açıp kapatmak için basın. | ||
| 5 | Ses seviyesi düğmesi | Ses seviyesini kaydırma ölçeğini etkinleştirmek için basın. | |
| 6 | P | Tuşa hasarakParlaklık kontrolünü açın ve tercih seviyenize ayarlayın. | |
| 7 | M | o d | |
Mod menüsünü etkinleştirmek için basın.
Düzenlemeler ve güvenlik bildirimleri
FCC bildirimi
Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir.
Bununla birlikte, bu müdahalenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:
- Alicı antenin yerini ya da yönünü değiştirin.
- Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
- Aygıtlı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
- Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.
CE Uygunluk beyanı
Bu belge ile Acer Inc. bu LCD monitorün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile 2009/125/AT Yönetmeliği yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.
Uyarı:
Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.
Uyarı: Blendajlı kablolar
Diğer bilişim aygılarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.
Uyarı: Çevresel aygıtlar
Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.
Dikkat
Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcıının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.
Çalışma koşulları
Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.
Uyarı: Kanadalı kullanıcılar
Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.
Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması
Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.
Miknatislar için Uyarı Mesajı
Sabit diskler, USB aygıtları, tablet bilgisayarlar, laptoplar, cep telefonları, saatler, kulaklıklar, hoparlörler, kredi kartları, manyetik kimlik kartları vb. elektronik aygıtlar manyetik alanlara karşı hassastır ve bir manyetik alana fazla mazur kalırlarsa kalıcı olarak zarar görebilirler. Elektronik cihazlar monitor tabanının manyetik alanından uzak tutulmalıdır.
TEKNİK ÖZELLİKLER
| LCD Panel | Sürücü Sistemi TFT Renkli LCD | |
| Boyut 27"W (69 cm) | ||
| Piksel Aralığı 0,155 mm (Y) x 0,155 mm (D) | ||
| Parlaklık | 350 cd/m2 (Tipik) | |
| Kontrast 100.000.000:1 Mkaks (ACM) | ||
| Görülebilir Açı 178° (Y) 178° (D) (CR=10) | ||
| Tepki Süresi 5 ms (G - G) | ||
| Panel Türü In-Plane Switching | ||
| Video R, G, B Analog Arabirim | ||
| Yatay Frekans | DVI: 31 - 90 kHzHDMI/DP/mini-DP: 31 - 160 kHz | |
| Dikey Frekans | DVI/HDMI: 24 - 76 HzDP/mini-DP: 29 - 76 Hz | |
| Ekran Renkleri 1,07 B Renk | ||
| Dot Clock | DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz | |
| Maksimum Çözünürlük 3840 x 2160 @ 60 Hz | ||
| Tak ve Kullan VESA DDCCI/DDC2B | ||
| Enerji Verimliliği Sınıfı C | ||
| *Yıllık Enerji Tüketimi 80 (kWh) (HDMI girişli modeli İçin) | ||
| Güç Tüketimi (200 nit'te) | Açık Mod 41,86 W (Tipik) | |
| Uyku Modu 0,41 W (Tipik) | ||
| Kapalı Mod 0,26 W (Tipik) | ||
| Giriş Baglayıcısı | HDMI (Sadece HDMI girişli model)DVI (Dual Link)DP (Sadece DP girişli model)Mini-DP (Sadece Mini-DP Girişli Model) | |
| Giriş Video Sinyali | HDMI (Sadece HDMI girişli model)DVI (Dual Link)DP (Sadece DP girişli model)Mini-DP (Sadece Mini-DP Girişli Model) | |
| Hoparlörler 2 W x 2 (Sadece ses girişli model) (İsteğe bağlı) | ||
| USB | USB 3.0 x 4 (İsteğe bağlı) | |
| Maksimum Ekran Büyüklüğü | Yatay: 596,736 mmDikey: 335,664 mm | |
| Güç Kaynağı | 100-240 V, 50/60 Hz | |
| Çevresel Durumlar | Çalışma Sıcaklığı: 5° - 40°CSaklama Sıcaklığı: -20° - 60°CÇalışma Nem Aralığı: 20% - 80% | |
| Boyutlar | 614 (G) x 395,41 ~ 545,41 (Y) x 247,17 (D) mm | |
| Ağırlık (Net) | 8,2 kg (net) | |
| Mekanizma Teknik Özellikleri | Eğim: -5° - +35° (Yükselme açısı için sadece en yüksek noktada 35 derecelik yaslanma sunulabilir)Dönüş: -60° - +60°Boy ayarlaması: 0 mm - 150 mmPivot: -90° - +90°Ayrılabilir ayak noktası: Evet (Vidanın çıkarılmasıyla ayak ayrılabilir) | |
| Harici kontroller | Anahtar/Düğmeler | Güç Düğmesi SES SeviyesiMENÜ/GİRİŞ ParlaklıkGiriş Mod |
| İşlevler | Parlaklık OSD Zaman AşımıKontrast ŞeffaflıkMavi IşıkMenü KilidiSiyah Güçlendir GirişACMSüper Netlik DP FormatıGammaKisayol AtamaRenk SıcaklığıGeniş ModModlarsRGB Modu PIP/PBPGri Tonlama ModuDDC/CHDMI Siyah düzey6 eks. Ton Hızlı Başlı Modu6 eks. Dovgun.Güç Kapalı USB ŞarjiSes SeviyesiEkran BilgisiSessizTüm Ayarları SıfırlaAşırı Hız ÇıkışDil | |
| Teknik özellikler, modele ve/veya bölgeye göre değişiklik gösterir. | ||
Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
