Tip produs	Monitor LCD 27 inci 4K UHD
Marcă	Acer
Model	B276HKB
Dimensiune ecran	27 inci (69 cm)
Rezoluție maximă	3840 x 2160 la 60 Hz
Tip panou	IPS
Luminozitate	350 cd/m² (tipic)
Contrast	100.000.000:1 max. (ACM)
Timp de răspuns	5 ms (GtG)
Unghi de vizualizare	178° orizontal și vertical (CR=10)
Culori afișate	1,07 miliarde
Conectori de intrare	HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort
Difuzoare integrate	2 x 2 W (opțional)
Porturi USB	4 x USB 3.0 (opțional)
Dimensiuni (LxÎxA)	614 x 395,41~545,41 x 247,17 mm
Greutate netă	8,2 kg
Alimentare	100-240 V, 50/60 Hz
Consum electric (funcționare)	41,86 W tipic
Consum în standby	0,41 W
Consum oprit	0,26 W
Clasă energetică	C
Reglaje ergonomice	Înclinare -5° până la +35°, rotație -60° până la +60°, înălțime 0 până la 150 mm, pivotare -90° până la +90°
Picior detașabil	Da (detașabil cu șurub)
Întreținere	Curățați cu o cârpă moale și o soluție fără solvenți. Nu utilizați amoniac sau alcool.
Siguranță	Nu scoateți carcasa. Deconectați în caz de deteriorare. Temperatura de depozitare: -20°C până la 60°C.
Reparabilitate	Reparații doar de către un tehnician autorizat.

Întrebări frecvente - B276HKB ACER

Cum curăț ecranul monitorului Acer B276HKB?

Opriți monitorul și deconectați cablul de alimentare. Pulverizați o soluție de curățare fără solvenți pe o cârpă moale și ștergeți ușor ecranul. Nu pulverizați niciodată lichid direct pe ecran sau pe carcasă. Evitați produsele pe bază de amoniac sau alcool.

Cum conectez monitorul la un computer?

Asigurați-vă că ambele dispozitive sunt oprite. Conectați cablul HDMI, DVI, DisplayPort sau Mini-DisplayPort în funcție de computer. Conectați cablul de alimentare la monitor și la o priză. Porniți mai întâi monitorul, apoi computerul.

Ce fac dacă ecranul afișează 'Fără semnal'?

Verificați dacă cablul video este conectat corect la ambele capete. Asigurați-vă că sursa de intrare corectă este selectată (apăsați butonul 'Intrare'). Testați cu un alt cablu sau un alt port. Reporniți computerul.

Cum reglez înălțimea și înclinarea monitorului?

Monitorul permite reglarea înălțimii de la 0 la 150 mm, înclinarea de la -5° la +35°, rotația de la -60° la +60° și pivotarea de la -90° la +90°. Utilizați mânerele sau piciorul pentru reglare. Nu forțați mișcările dincolo de limitele indicate.

Este monitorul compatibil cu un suport de perete VESA?

Da, piciorul este detașabil (detașabil cu șurub). Monitorul este compatibil cu suporturile de perete VESA standard. Scoateți piciorul deșurubând șurubul de fixare înainte de a instala suportul.

Cum activez funcția de încărcare USB când monitorul este oprit?

Utilizați comutatorul 'Încărcare USB la oprire' situat în spatele monitorului. Comutați-l pentru a activa sau dezactiva funcția. Aceasta permite încărcarea dispozitivelor USB chiar și atunci când monitorul este în standby sau oprit.

Care sunt instrucțiunile importante de siguranță?

Nu scoateți niciodată carcasa și nu încercați să reparați dispozitivul singur. Deconectați imediat dacă cablul este deteriorat sau dacă monitorul este expus la apă. Evitați să plasați monitorul lângă o sursă de căldură sau la lumina directă a soarelui. Temperatura de depozitare: -20°C până la 60°C.

Care este rezoluția maximă suportată?

Rezoluția maximă este de 3840 x 2160 pixeli (4K UHD) la 60 Hz prin conexiunile HDMI, DisplayPort sau Mini-DisplayPort. Pentru o rezoluție 4K, asigurați-vă că utilizați un cablu și o sursă compatibile.

Cum accesez meniul pe ecran (OSD)?

Apăsați butonul 'MENU' situat pe panoul frontal. Utilizați tastele săgeată pentru a naviga prin opțiuni (Luminozitate, Contrast, Mod, etc.). Apăsați din nou 'MENU' pentru a confirma o selecție. Pentru a ieși, selectați 'Ieșire'.

Ce fac în cazul unei probleme de funcționare?

Consultați mai întâi ghidul de depanare din manual. Verificați conexiunile și setările. Dacă problema persistă, contactați un tehnician autorizat sau suportul Acer. Nu încercați să reparați dispozitivul singur.

MANUAL DE UTILIZARE B276HKB ACER

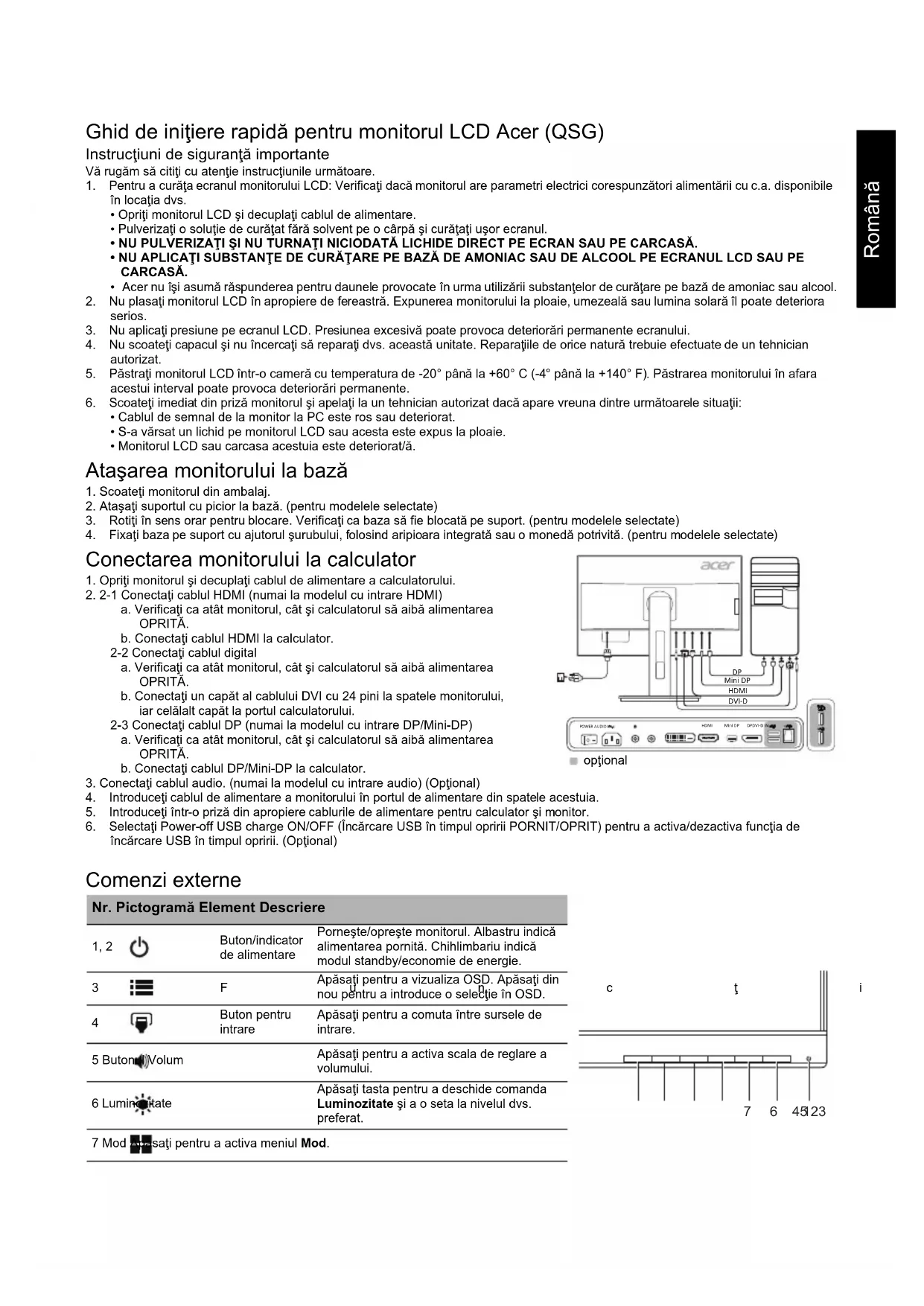

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.

2. Opriti monitorul LCD și decuplați cablul de alimentare.

3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZATI ŞI NU TURNATI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICATI SUBSTANTE DE CURĂTARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.

6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.

7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumina solară îl poate deteriora serios.

8. Nu aplicati presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° până la +60° C (-4° până la +140° F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

- Cablul de semnal de la monitor la PC este ros sau deteriorat.

- S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.

- Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Ataşarea monitorului la bază

1. Scoateți monitorul din ambalaj.
2. Ataşati suportul cu picior la bază. (pentru modelele selectate)
3. Rotiți în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

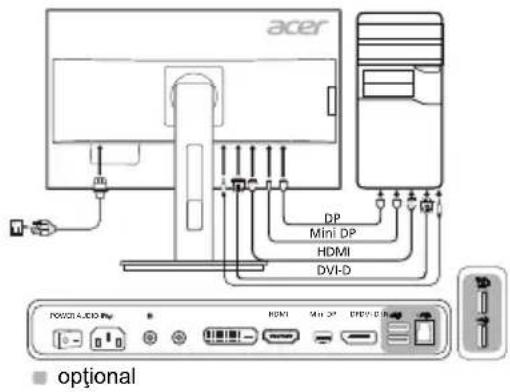

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.

2. 2-1 Conectati cablul HDMI (numai la modelul cu intrare HDMI)

3. Opriti monitorul și decuplați cablul de alimentare a calculatorului.

4. 2-1 Conectați cablul HDMI (numai la modelul cu intrare HDMI)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.

b. Conectati cablul HDMI la calculator.

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul HDMI la calculator.

2-2 Conectați cablul digital

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.

b. Conectați un capăt al cablului DVI cu 24 pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați un capăt al cablului DVI cu 24 pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-3 Conectați cablul DP (numai la modelul cu intrare DP/Mini-DP)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.

b. Conectați cablul DP/Mini-DP la calculator.

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul DP/Mini-DP la calculator.

1. Conectati cablul audio. (numai la modelul cu intrare audio) (Optional)

2. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.

3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (Optional)

5. Conectați cablul audio. (numai la modelul cu intrare audio) (Optional)

6. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.
7. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
8. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (Optional)

Comenzi externe

Nr. Pictogramă Element Descriere
1, 2		Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie.
3		F	Apăsați pentru a vizualiza OSD. Apăsați din nou pentru a introduce o selecție în OSD.
4		Buton pentru intrare	Apăsați pentru a comuta între sursele de intrare.
5 Buton#Volum			Apăsați pentru a activa scala de reglare a volumului.
6 Luminozitate			Apăsați tasta pentru a deschide comandaLuminozitateși a o seta la nivelul dvs.preferat.

7 Mod apasați pentru a activa meniul Mod.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protectie rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să înceerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

• Reorientati sau repozitionati antena receptoare.
• Măriți distanța dintre dispozitiv și receptor.
• Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul.
• Consultati dealerul sau un tehnician radio/TV experimentat.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD monitor respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicati apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispositive de calcul trebuie efectuate folosind cabluri ecranate, pentru a mentine conformitatea cu reglementările EMC.

Notă: Dispositive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atentie

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Conditii de functionare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă umătoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-I la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

Mesaj de avertizare privind magnetismul

Anumite dispositive electronice, cum ar fi hard-discurile, dispositivele USB, tabletele, calculatoarele, laptop-urile, telefoanele celulare, ceasurile, căștile, difuzoarele, cardurile de credit, cardurile ID magnetice etc. sunt sensibile la câmpurile magnetice și pot fi deteriorate permanent sau temporar dacă sunt expuse unui câmp magnetic prea puternic. Dispositivele electronice nu trebuie plasate în apropiere de zona magnetică de la baza monitorului sau direct pe aceasta.

SPECIFICATII

Panou LCD	Sistem de acționare LCD color TFT
	Dimensiune 27"W (69 cm)
	Pas pixeli 0,155 mm (H) x 0,155 mm (V)
	Luminozitate	350 cd/m^2 (tipic)
	Contrast 100.000.000:1 Max (ACM)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de răspuns 5 ms (G - G)
	Tip panou In-Plane Switching - IPS
	Video Interfață analogica R, G, B
	Frecvență orizontală	DVI: 31 - 90 kHzHDMI/DP/mini-DP: 31 - 160 kHz
	Frecvență verticală	DVI/HDMI: 24 - 76 HzDP/mini-DP: 29 - 76 Hz
Culori afișate Culori 1,07 B
Frecvența de ceas		DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz
Rezoluție maximă 3840 x 2160@60 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficiență energetică C
*Consum anual de energie 80 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbită (la 200 nits)	Modul Pornit 41,86 W (tipic)
	Modul Repaus	0,41 W (tipic)
	Modul Oprit 0,26 W (tipic)
Conector de intrare		HDMI (numai la modelul cu intrare HDMI)DVI (Dual Link)DP (numai la modelul cu intrare DP)Mini-DP (numai la modelul cu intrare Mini-DP)
Semnal video de intrare		HDMI (numai la modelul cu intrare HDMI)DVI (Dual Link)DP (numai la modelul cu intrare DP)Mini-DP (numai la modelul cu intrare Mini-DP)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (Optional)
USB		USB 3.0 x 4 (Optional)
Dimensiune maximă ecran		Orizontală: 596,736 mmVerticală: 335,664 mm
Sursă de alimentare		100–240 V, 50/60 Hz
Considerații privind mediul		Temp. de funcționare: 5° - 40°CTemp. de depozitare: -20° - 60°CUmiditate în timpul funcționării: 20% - 80%
Dimensiuni		614 (L) x 395,41 ~ 545,41 (H) x 247,17 (L) mm
Masa (netă)		8,2 kg (net)
Specificații privind mecanismul		Înclinare: -5° - +35° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 35 grade înclinare)Rotire: -60° - +60°Reglarea înălțimii: 0 mm - 150 mmPivotare: -90° - +90°Suport cu picior detașabil: Da (suport cu picior detașabil cu prindere cu șurub)
Comenzi externe	Comutator/butoane	Buton de alimentare VolumMENIU/ENTER LuminozitateIntrare Mod
	Funcții	Luminozitate Expirare OSDContrast TransparentăLumină albastră Blocare OSDAmplificare negru IntrareACM Sursă automatăClaritate superioară Format DPGamma Asignare scurtăturăTemperatură culoare Moduri Mod sRGB PIP/PBPMod Tonuri de gri Nivel de negru HDMINuanțe pe 6 axe Modul Pornire rapidăSaturație pe 6 axe Încărcare prin USB la oprireVolum Informații monitorFără sunet Resetare toate setărileOver Drive leșireLimbă
Specificațiile variază în funcție de model și/sau de regiune.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.
*Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
