B276HKB - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	27-palcový LCD monitor 4K UHD
Značka	Acer
Model	B276HKB
Veľkosť obrazovky	27 palcov (69 cm)
Maximálne rozlíšenie	3840 x 2160 pri 60 Hz
Typ panelu	IPS
Jas	350 cd/m² (typický)
Kontrast	100 000 000:1 max. (ACM)
Odozva	5 ms (GtG)
Pozorovací uhol	178° horizontálne a vertikálne (CR=10)
Zobrazené farby	1,07 miliardy
Vstupné konektory	HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort
Integrované reproduktory	2 x 2 W (voliteľné)
USB porty	4 x USB 3.0 (voliteľné)
Rozmery (ŠxVxH)	614 x 395,41~545,41 x 247,17 mm
Hmotnosť netto	8,2 kg
Napájanie	100-240 V, 50/60 Hz
Spotreba elektrickej energie (v prevádzke)	41,86 W typický
Spotreba v pohotovostnom režime	0,41 W
Spotreba v vypnutom stave	0,26 W
Energetická trieda	C
Ergonomické nastavenia	Naklonenie -5° až +35°, otáčanie -60° až +60°, výška 0 až 150 mm, otočenie -90° až +90°
Odňateľný stojan	Áno (odnímateľný pomocou skrutky)
Údržba	Čistite jemnou handričkou a roztokom bez rozpúšťadiel. Nepoužívajte amoniak ani alkohol.
Bezpečnosť	Neodstraňujte kryt. V prípade poškodenia odpojte. Skladovacia teplota: -20°C až 60°C.
Opraviteľnosť	Opravy iba autorizovaným technikom.

Často kladené otázky - B276HKB ACER

Ako vyčistiť obrazovku monitora Acer B276HKB?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci roztok bez rozpúšťadiel na jemnú handričku a jemne utrite obrazovku. Nikdy nestriekajte kvapalinu priamo na obrazovku alebo kryt. Vyhnite sa výrobkom s obsahom amoniaku alebo alkoholu.

Ako pripojiť monitor k počítaču?

Uistite sa, že obe zariadenia sú vypnuté. Pripojte kábel HDMI, DVI, DisplayPort alebo Mini-DisplayPort podľa vášho počítača. Pripojte napájací kábel k monitoru a do elektrickej zásuvky. Najskôr zapnite monitor, potom počítač.

Čo robiť, ak obrazovka zobrazuje 'Žiadny signál'?

Skontrolujte, či je videokábel správne pripojený na oboch koncoch. Uistite sa, že je vybraný správny vstupný zdroj (stlačte tlačidlo 'Vstup'). Vyskúšajte iný kábel alebo iný port. Reštartujte počítač.

Ako nastaviť výšku a náklon monitora?

Monitor umožňuje nastavenie výšky od 0 do 150 mm, náklon od -5° do +35°, otáčanie od -60° do +60° a otočenie od -90° do +90°. Na nastavenie použite rukoväte alebo stojan. Nenúťte pohyby nad rámec uvedených limitov.

Je monitor kompatibilný s nástenným držiakom VESA?

Áno, stojan je odnímateľný (odnímateľný pomocou skrutky). Monitor je kompatibilný so štandardnými nástennými držiakmi VESA. Pred inštaláciou držiaka odstráňte stojan odskrutkovaním upevňovacej skrutky.

Ako aktivovať funkciu USB nabíjania, keď je monitor vypnutý?

Použite prepínač 'Nabíjanie USB v vypnutom stave' umiestnený na zadnej strane monitora. Prepnite ho na aktiváciu alebo deaktiváciu funkcie. To umožňuje nabíjať USB zariadenia aj keď je monitor v pohotovostnom režime alebo vypnutý.

Aké sú dôležité bezpečnostné pokyny?

Nikdy neodstraňujte kryt a nepokúšajte sa opraviť zariadenie sami. Okamžite odpojte, ak je kábel poškodený alebo ak je monitor vystavený vode. Vyhnite sa umiestneniu monitora v blízkosti zdroja tepla alebo priamemu slnečnému žiareniu. Skladovacia teplota: -20°C až 60°C.

Aká je maximálne podporované rozlíšenie?

Maximálne rozlíšenie je 3840 x 2160 pixelov (4K UHD) pri 60 Hz cez pripojenia HDMI, DisplayPort alebo Mini-DisplayPort. Pre rozlíšenie 4K sa uistite, že používate kompatibilný kábel a zdroj.

Ako sa dostať do ponuky na obrazovke (OSD)?

Stlačte tlačidlo 'MENU' umiestnené na prednom paneli. Pomocou šípok prechádzajte medzi možnosťami (Jas, Kontrast, Režim atď.). Opätovným stlačením 'MENU' potvrďte výber. Ak chcete ukončiť, vyberte 'Ukončiť'.

Čo robiť v prípade problému s fungovaním?

Najskôr si pozrite návod na riešenie problémov v príručke. Skontrolujte pripojenia a nastavenia. Ak problém pretrváva, kontaktujte autorizovaného technika alebo podporu Acer. Nepokúšajte sa opraviť zariadenie sami.

NÁVOD NA OBSLUHU B276HKB ACER

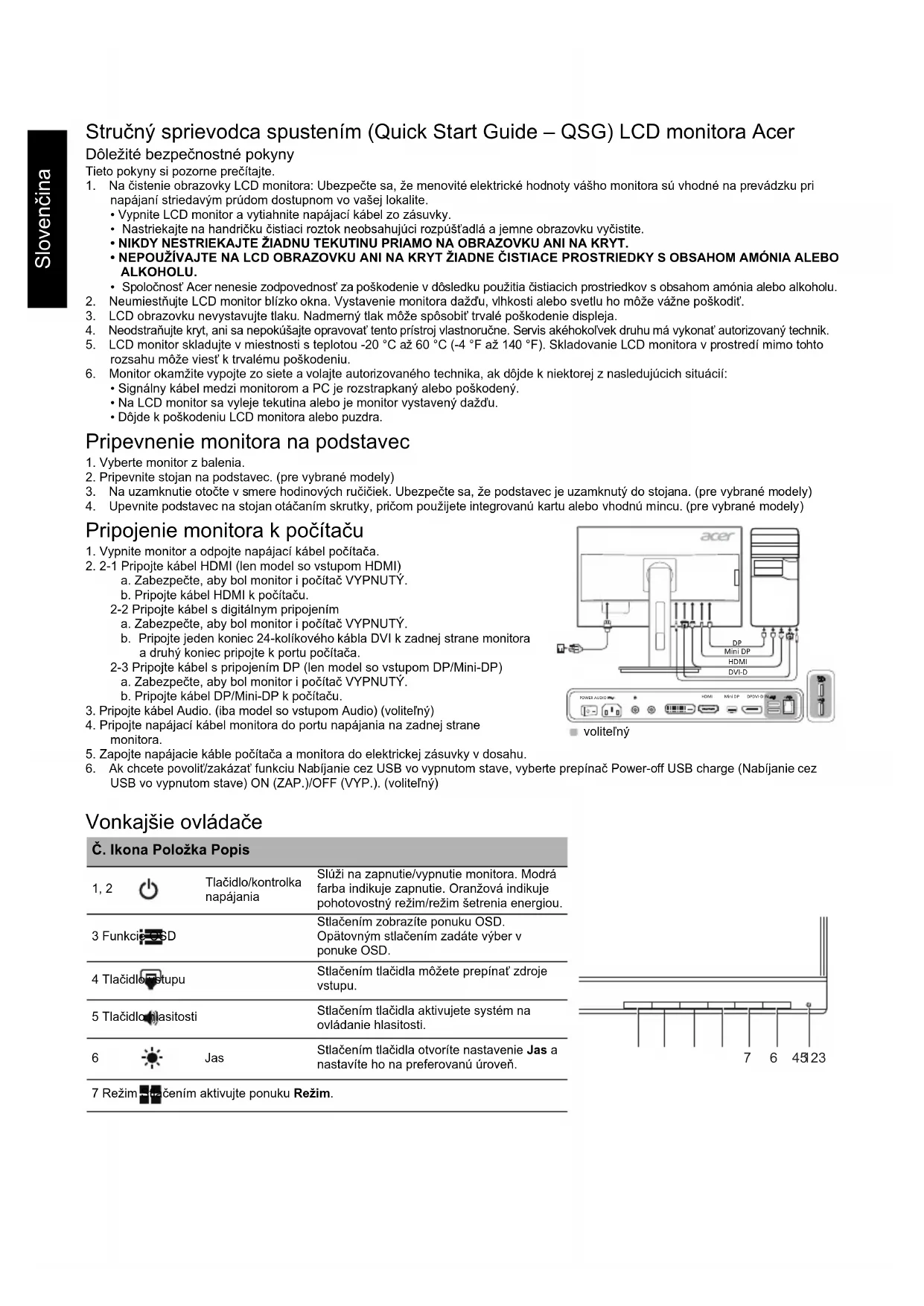

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým průdom dostupnom vo vašej lokalite.

2. Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky.

3. Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite.

- NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT.

- NEPOUŽIVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMÓNIA ALEBO ALKOHOLU.

- Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodit.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobit' trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokol'vek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viest' k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:

- Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.

- Na LCD monitor sa vyleje tekutina alebo je monitor vystavený daždu.

- Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

Pripojenie monitora k počítaču

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte jeden koniec 24-kolíkového kábla DVI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

1. Pripojte kábel Audio. (iba model so vstupom Audio) (voliteľný)
2. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
3. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.
4. Ak chcete povolit/zakázať funkciu Nabíjanie cez USB vo vypnutom stave, vyberte prepínač Power-off USB charge (Nabíjanie cez USB vo vypnutom stave) ON (ZAP.)/OFF (VYP.). (voliteľný)

Vonkajšie ovládače

1, 2	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
3 Funkcie OSD		Stlačením zobrazíte ponuku OSD.Opátovným stlačením zadáte výber v ponuke OSD.
4 Tlačidlo stipu		Stlačením tlačidla môžete prepínať zdroje vstupu.
5 Tlačidlo hlasitosti		Stlačením tlačidla aktivujete systém na ovládanie hlasitosti.
6	Jas	Stlačením tlačidla otvoríte nastavenie Jas a nastavíte ho na preferovanú úroveň.

Toto zariadenie bolo testované a zistilo sa, že spíňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

• Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu.
• Predížte vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač.
• Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor splňa základné požiadavky a d’alšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napátí 2014/35/EÚ, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Všetky pripojenia k iným počítačovým zariadeniam musia byť vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o EMK.

K tomuto zariadeniu možno pripojit' iba periféme zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atd') certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mat' pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mat' za následok zneplatnenie oprávnenia používateľa prevádzkovat' tento produkt, ktoré udeľuje Federal Communications Commission (FCC – Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniest' akékol'vek prijaté rušenie, vrátane rušenia, ktoré môže spôsobit' nežiaducu prevádzku.

Upozornenie: Pre používatel'ov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používatel'mi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovat' spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovat' prírodné zdroje a zabezpečit', aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre d'alšie informácie o tom, kde môžete odovzdat' svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnost' využíva, alebo obchod, kde ste produkt zakúpili.

©Varovná správa týkajúca sa magnetov

Niektoré elektronické zariadenia, ako sú pevné disky, USB zariadenia, tablety, notebooky, mobilné telefóny, hodinky, slúchadlá, reproduktory, kreditné karty, magnetické identifikačné karty, atd., sú citlivé na magnetické polia a môžu byt trvalo poškodené alebo dočasne deaktivované, ak sú vystavené príliš silnému magnetickému poľu. Elektronické zariadenia nesmiete ukladať blízko magnetickej oblasti na podstavci monitora ani priamo na ňu.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Veľkost' 27"W (69 cm)
	Rozstup bodov 0,155 mm	[H] x 0,155 mm (V)
	Jas	350 cd/m ^2 (charakteristický)
	Kontrast 100000000:1 Max (ACM)
	Pozorovací uhol 178° (H)	78° (V) (CR=10)
	Doba odozvy 5 ms (G ku G)
	Typ panela IPS
	Video Analógové rozhranie R, G, B
	Horizontálna frekvencia	DVI: 31 - 90 kHzHDMI/DP/mini-DP: 31 - 160 kHz
	Vertikálna frekvencia	DVI/HDMI: 24 - 76 HzDP/mini-DP: 29 - 76 Hz
Farby displeja 1,07 miliardy farieb
Max. obnovovacia frekvencia bodov		DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz
Maximálne rozlíšenie 3840 x 2160 @ 60 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Trieda energetickej účinnosti C
*Ročná spotreba energie 80 (kWh) (pre model so vstupom HDMI)
Spotreba energie (pri 200 nitov)	Režim zapnutia 41,86 W (charakteristicky)
	Režim spánku	0,41 W (charakteristicky)
	Režim vypnutia	0,26 W (charakteristicky)
Vstupný konektor		HDMI (iba model so vstupom HDMI)DVI (Dual Link)DP (iba model so vstupom DP)Mini-DP (iba model so vstupom Mini-DP)
Vstupný signál videa		HDMI (iba model so vstupom HDMI)DVI (Dual Link)DP (iba model so vstupom DP)Mini-DP (iba model so vstupom Mini-DP)
Reproduktory		2 W x 2 (iba model so vstupom Audio) (voliteľný)
USB		USB 3.0 x 4 (voliteľný)
Maximálna veľkost' obrazovky		Horizontálne: 596,736 mmVertikálne: 335,664 mm
Zdroj napájania		100-240V, 50/60 Hz
Podmienky prostredia		Prevádzková teplota: 5° až 40°CTeplota skladovania: -20° až 60°CPrevádzková vlhkost: 20% až 80%
Rozmery		614 (Š) x 395,41 ~ 545,41 (V) x 247,17 (H) mm
Hmotnost' (netto)		8,2 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +35° (iba v najvyššom bode možno ponúknut' 35 stupňov zaklopenla pre uhol elevácie)Natočenie: -60° až +60°Nastavenie výšky: 0 mm až 150 mmVyklápanie: -90° až +90°Odpojiteľný stojan: Áno (odpojiteľný stojan uvoľňovaný pomocou skrutky)
Vonkajšie ovládače	Prepínač/tlačidlá	Tlačidlo zapnutia HlasitosťPONUKA/ZADA† JasVstup Režim
	Funkcie	Jas Časový limit OSDKontrast PrlehladnosťModré svetlo Zámok ponuky na obrazovkeZvýraznenie čiernej VstupACM Automatický zdrojZvýšená ostrost’ Format DPGamma Priradenie klávesových skratiekTeplota farieb Širokouhlý režimRežim sRGB PIP/PBPRežim sRGB DDC/CIRežim odtieňov sivej Úroveň čiernej na HDMI6-osový odtieň Režim rýchleho spustenia6-osová sýtost’ Nabíjanie cez USB vo vypnutom staveHlasitosť Informácie o displejiStímlit’ Obnovenie pôvodných nastaveníPretaktovanie SkončenieJazyk
Parametre sa lišia v závislosti od modelu a/alebo oblasti.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.

*Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
