Тип продукту	РК-монітор 27 дюймів 4K UHD
Бренд	Acer
Модель	B276HKB
Розмір екрану	27 дюймів (69 см)
Максимальна роздільна здатність	3840 x 2160 при 60 Гц
Тип панелі	IPS
Яскравість	350 кд/м² (типове)
Контрастність	100 000 000:1 макс. (ACM)
Час відгуку	5 мс (GtG)
Кут огляду	178° горизонталь і вертикаль (CR=10)
Відображувані кольори	1,07 млрд
Вхідні роз'єми	HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort
Вбудовані динаміки	2 x 2 Вт (опціонально)
USB-порти	4 x USB 3.0 (опціонально)
Розміри (ШхВхГ)	614 x 395,41~545,41 x 247,17 мм
Вага нетто	8,2 кг
Живлення	100-240 В, 50/60 Гц
Споживання електроенергії (робочий режим)	41,86 Вт типове
Споживання в режимі очікування	0,41 Вт
Споживання у вимкненому стані	0,26 Вт
Енергетичний клас	C
Ергономічні налаштування	Нахил -5° до +35°, поворот -60° до +60°, висота 0 до 150 мм, обертання -90° до +90°
Знімна підставка	Так (відкручується гвинтом)
Технічне обслуговування	Очищуйте м'якою тканиною та безрозчинниковим розчином. Не використовуйте аміак або спирт.
Безпека	Не знімайте корпус. Від'єднайте у разі пошкодження. Температура зберігання: -20°C до 60°C.
Ремонтопридатність	Ремонт лише уповноваженим техніком.

Часті запитання - B276HKB ACER

Як очистити екран монітора Acer B276HKB?

Вимкніть монітор і від'єднайте шнур живлення. Розпиліть безрозчинниковий очисний розчин на м'яку тканину та обережно протріть екран. Ніколи не розпилюйте рідину безпосередньо на екран або корпус. Уникайте засобів на основі аміаку або спирту.

Як підключити монітор до комп'ютера?

Переконайтеся, що обидва пристрої вимкнені. Підключіть кабель HDMI, DVI, DisplayPort або Mini-DisplayPort відповідно до вашого комп'ютера. Підключіть кабель живлення до монітора та до розетки. Спочатку увімкніть монітор, потім комп'ютер.

Що робити, якщо на екрані з'являється 'Немає сигналу'?

Перевірте, чи кабель відео правильно підключений з обох боків. Переконайтеся, що вибрано правильне джерело входу (натисніть кнопку 'Вхід'). Спробуйте інший кабель або порт. Перезавантажте комп'ютер.

Як регулювати висоту та нахил монітора?

Монітор дозволяє регулювання висоти від 0 до 150 мм, нахилу від -5° до +35°, повороту від -60° до +60° та обертання від -90° до +90°. Використовуйте ручки або підставку для налаштування. Не прикладайте зусиль понад вказані межі.

Чи сумісний монітор з настінним кріпленням VESA?

Так, підставка знімна (відкручується гвинтом). Монітор сумісний зі стандартними настінними кріпленнями VESA. Відкрутіть гвинт кріплення підставки, перш ніж встановити кріплення.

Як увімкнути функцію заряджання USB, коли монітор вимкнено?

Використовуйте перемикач 'Заряджання USB у вимкненому стані', розташований на задній панелі монітора. Перемкніть його, щоб увімкнути або вимкнути функцію. Це дозволяє заряджати USB-пристрої навіть коли монітор у режимі очікування або вимкнений.

Які важливі правила безпеки?

Ніколи не знімайте корпус і не намагайтеся самостійно ремонтувати пристрій. Негайно від'єднайте, якщо кабель пошкоджений або монітор піддався впливу води. Уникайте розміщення монітора поблизу джерела тепла або під прямими сонячними променями. Температура зберігання: -20°C до 60°C.

Яка максимальна роздільна здатність підтримується?

Максимальна роздільна здатність — 3840 x 2160 пікселів (4K UHD) при 60 Гц через з'єднання HDMI, DisplayPort або Mini-DisplayPort. Для роздільної здатності 4K переконайтеся, що використовуєте сумісний кабель та джерело.

Як отримати доступ до екранного меню (OSD)?

Натисніть кнопку 'MENU', розташовану на передній панелі. Використовуйте клавіші зі стрілками для навігації по опціях (Яскравість, Контрастність, Режим тощо). Знову натисніть 'MENU' для підтвердження вибору. Щоб вийти, виберіть 'Вихід'.

Що робити у разі несправності?

Спочатку зверніться до посібника з усунення несправностей в інструкції. Перевірте з'єднання та налаштування. Якщо проблема не зникає, зверніться до уповноваженого техніка або служби підтримки Acer. Не намагайтеся ремонтувати пристрій самостійно.

ПОСІБНИК КОРИСТУВАЧА B276HKB ACER

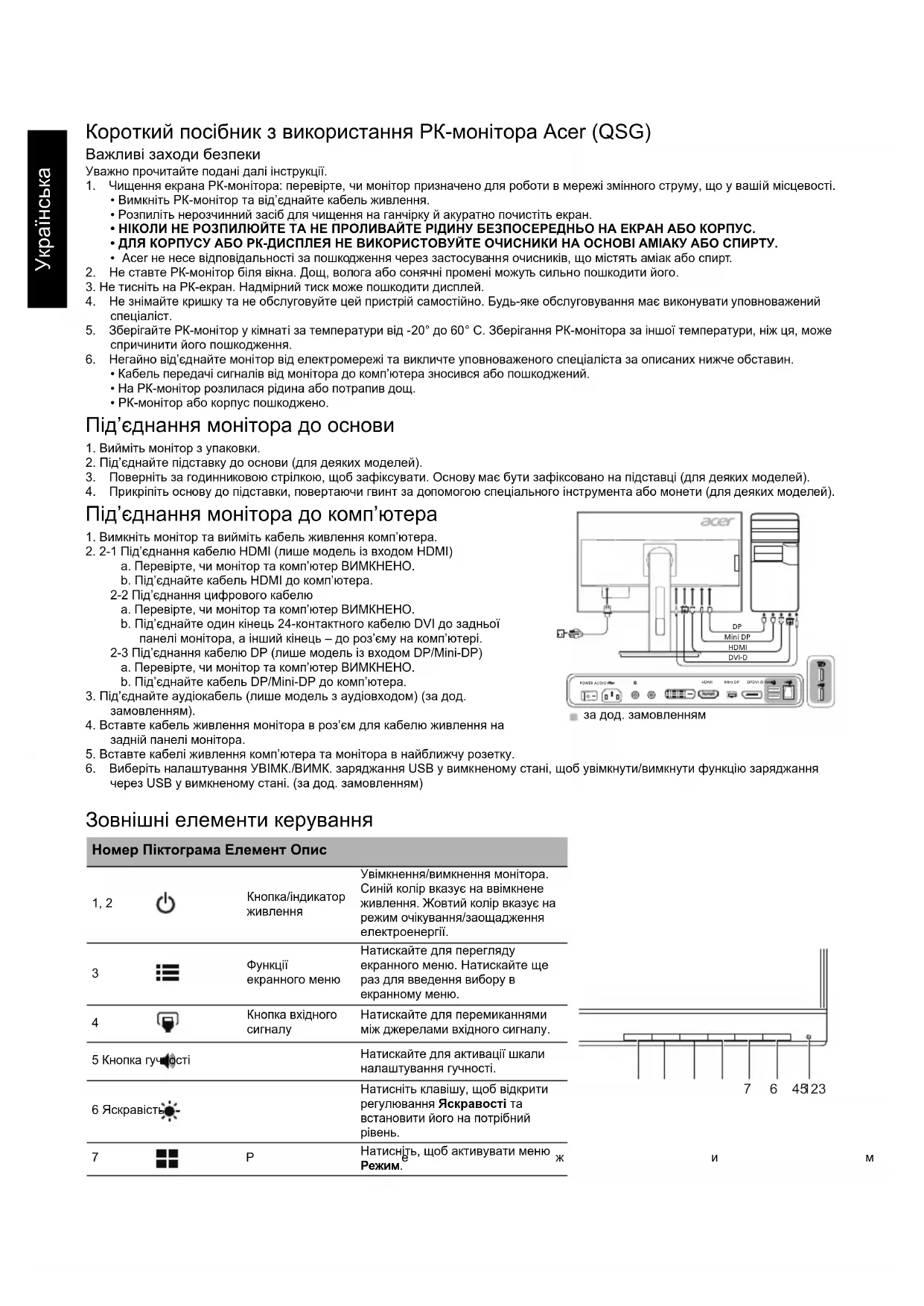

Короткий посібник з використання РК-монітора Acer (QSG)

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення екрана РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

• Вимкніть РК-монітор та від'єднайте кабель живлення.
- Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.
• НІКОЛИ НЕ РОЗПИЛЮЙТЕ ТА НЕ ПРОЛИВАЙТЕ РІДИНУ БЕЗПОСЕРЕДНЬО НА ЕКРАН АБО КОРПУС.
• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
- Acer не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

1. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.
2. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.
3. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений спеціаліст.
4. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° С. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

5. Негайно від'єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

6. Кабель передачі сигналів від монітора до комп'ютера зносився або пошкоджений.

7. На РК-монітор розлилася рідина або потрапив дощ.
8. РК-монітор або корпус пошкоджено.

Під'єднання монітора до основи

1. Вийміть монітор з упаковки.
2. Під'єднайте підставку до основи (для деяких моделей).
3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).
4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей).

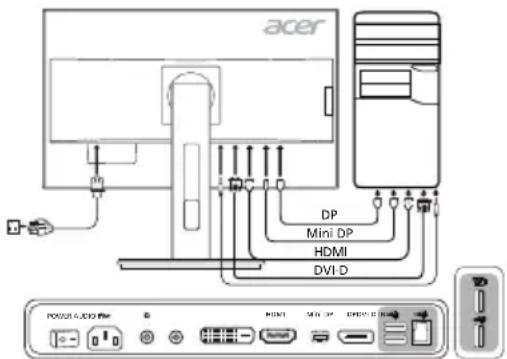

Під'єднання монітора до комп'ютера

1. Вимкніть монітор та вийміть кабель живлення комп'ютера.
2. 2-1 Під'єднання кабелю HDMI (лише модель із входом HDMI)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте кабель HDMI до комп'ютера.

2-2 Під'єднання цифрового кабелю

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте один кінець 24-контактного кабелю DVI до задньої панелі монітора, а інший кінець – до роз'єму на комп'ютері.

2-3 Під'єднання кабелю DP (лише модель із входом DP/Mini-DP)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель DP/Mini-DP до комп'ютера.

1. Під'єднайте аудіокабель (лише модель з аудіовходом) (за дод. замовленням).
2. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.
3. Вставте кабелі живлення комп'ютера та монітора в найближчу розетку.
4. Виберіть налаштування УВІМК./ВІМК. заряджання USB у вимкненому стані, щоб увімкнути/вимкнути функцію заряджання через USB у вимкненому стані. (за дод. замовленням)

за дод. замовленням

Зовнішні елементи керування

Номер Піктограма Елемент Опис

1, 2		Кнопка/індикаторживлення	Увімкнення/вимкнення монітора.Синій колір вказує на ввімкненеживлення. Жовтий колір вказує нарежим очікування/заощадженняелектроенергії.
3		Функціїекранного меню	Натискайте для переглядуекранного меню. Натискайте щераз для введення вибору векранному меню.
4		Кнопка вхідногосигналу	Натискайте для перемиканнямиміж джерелами вхідного сигналу.
5	Кнопка гучності		Натискайте для активації шкалиналаштування гучності.
6	Яскравість		Натисніть клавішу, щоб відкритирегулювання Яскравості тавстановити його на потрібнийрівень.
7		Р	Натисніть, щоб активувати меню Режим. ж

И

M

Правові норми та заходи безпеки

Повідомлення Федеральної комісії зв'язку

Цей пристрій проїшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв'язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв'язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів.

● Налаштуйте або змініть розташування прийомної антени.
- Збільшіть відстань між пристроєм і приймачем.
- Під'єднайте пристрій та приймач до різних розеток.
- Зверніться за допомогою до дилера або досвідченого телерадіотехніка.

Заява про відповідність ЄС

Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов'язаного з енергією.

Примітка.

3 метою запобігання пошкодження монітора, не піднімайте монітор за його підставку.

Примітка. Екрановані кабелі

Для відповідності нормативним актам щодо електромагнітної сумісності усі з'єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів.

Примітка. Периферійні пристрої

До цього пристрою можна під'єднувати лише периферійні пристрої (пристрої введення/виведення, роз'єми, принтери тощо), сертифіковані для відповідності обмеженням класу В. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Увага!

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв'язку.

Умови експлуатації

Цей пристрій відповідає частині 15 Правил Федеральної комісії зв'язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу.

Примітка. Користувачі в Канаді

Цей цифровий пристрій класу В відповідає канадському стандарту ICES-003.

Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС

Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров'я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.

Попередження щодо магніту

Деякі електронні пристрої, такі як жорсткі диски, USB-пристрої, планшетні комп'ютери, ноутбуки, мобільні телефони, годинники, навушники, гучномовці, кредитні картки, магнітні ідентифікаційні картки тощо, чутливі до магнітних полів і під впливом надто сильного магнітного поля можуть зазнавати пошкоджень або тимчасово перестати працювати. Електронні пристрої не можна ставити біля чи безпосередньо на магнітну ділянку основи монітора.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Керуюча система Кольоровий TFT PK-екран
	Розмір 27"W (69 см)
	Крок піксела 0,155 мм	(по горизонталі) x 0,155 мм (по вертикалі)
	Яскравість	350 кд/м ^2 (типова)
	Контрастність 100 000	000:1 макс. (ACM)
	Кут огляду 178° (по горизонталі) 178° (по вертикалі) (CR=10)
	Час відповіді 5 мс (G to G)
	Тип панелі In-Plane Switching ("перемикання в одній площині")
	Відео Аналоговий інтерфейс R, G, B
	Частота рядків	DVI: 31 - 90 кГцHDMI/DP/mini-DP: 31 - 160 кГц
	Частота кадрів	DVI/HDMI: 24 - 76 ГцDP/mini-DP: 29 - 76 Гц
Відображувані кольори 1,07 млрд. кольорів
Синхросигнал для відтворення зображень на растровому дисплеї		DVI: 300 МГцHDMI/DP/mini-DP: 540 МГц
Максимальна роздільна здатність 3840 x 2160 при 60 Гц
Plug & Play VESA DDCCI/DDC2B
Клас енергоэбереження С
*Щорічне споживання енергії 80 (кВт/год.) (для моделі із входом HDMI)
Споживання електроенергії (за 200 ніт)	Режим увімкнення 41	86 Вт (типово)
	Режим сну 0,41 Вт (типово)
	Режим вимкнення	0,26 Вт (типово)
Вхідний роз'єм		HDMI (лише модель із входом HDMI)DVI (Dual Link)DP (лише модель із входом DP)Mini-DP (лише модель із входом Mini-DP)
Вхідний відеосигнал		HDMI (лише модель із входом HDMI)DVI (Dual Link)DP (лише модель із входом DP)Mini-DP (лише модель із входом Mini-DP)
Динаміки		2 W x 2 (лише модель з аудіовходом) (за дод. замовленням)
USB		USB 3.0 x 4 (за дод. замовленням)
Максимальний розмір екрана		По горизонталі: 596,736 ммПо вертикалі: 335,664 мм
Джерело живлення		100-240 В, 50/60 Гц
Умови навколишнього середовища		Робоча температура: від 5° до 40°CТемпература зберігання: від -20° до 60°CРобоча вологість: від 20% до 80%
Розміри		614 (Ш) x 395,41 ~ 545,41 (В) x 247,17 (Г) мм
Вага (вага нетто)		8,2 кг (нетто)
Технічні характеристики механізму		Нахип: від -5° до +35° (лише в найвищій точці може бути запропоновано 35 градусів нахилу для кута нахилу)Поворот: від -60° до +60°Регулювання висоти: від 0 мм до 150 ммЗавіса: від -90° до +90°Знімна підставка: наявна (знімна підставка із гвинтовим розмикачем)
Зовнішні елементи керування	Перемикач/кнопки	Кнопка живлення ГучністьМЕНЮ/ВВЕДЕННЯ ЯскравістьВхід Режим
	Функції	Яскравість Час очікування екранного менюКонтрастність ПрозорістьБлакитне світло Блокування OSDПідсилення чорного ВхідАСМ Авто джерелоСупер різкість Формат відображенняГамма Призначення гарячої клавішіТемпература кольору Широкоекранний режимРежими PIP/PBPРежим sRGB DDC/CDРежим градації сірого Рівень чорного HDMI6-осьвий відтінок Режим швидкого запуску6-осьова насиченість Заряджання через USB у вимкненому станіГучність Інформація про дисплейВимкнути звук Скинути всі налаштуванняПрискорення ВихідМова
Технічні характеристики запежать від моделі та/або регіону.

Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer.

*Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.
