| Typ produktu | Monitor LCD 27 cali 4K UHD |
| Marka | Acer |
| Model | B276HKB |
| Rozmiar ekranu | 27 cali (69 cm) |
| Maksymalna rozdzielczość | 3840 x 2160 przy 60 Hz |
| Typ panelu | IPS |
| Jasność | 350 cd/m² (typowa) |
| Kontrast | 100 000 000:1 maks. (ACM) |
| Czas reakcji | 5 ms (GtG) |
| Kąt widzenia | 178° poziomo i pionowo (CR=10) |
| Wyświetlane kolory | 1,07 miliarda |
| Złącza wejściowe | HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort |
| Wbudowane głośniki | 2 x 2 W (opcjonalnie) |
| Porty USB | 4 x USB 3.0 (opcjonalnie) |
| Wymiary (SxWxG) | 614 x 395,41~545,41 x 247,17 mm |
| Waga netto | 8,2 kg |
| Zasilanie | 100-240 V, 50/60 Hz |
| Pobór mocy (praca) | 41,86 W typowo |
| Pobór mocy w trybie czuwania | 0,41 W |
| Pobór mocy w trybie wyłączenia | 0,26 W |
| Klasa energetyczna | C |
| Regulacje ergonomiczne | Pochylenie -5° do +35°, obrót -60° do +60°, wysokość 0 do 150 mm, obrót w pionie -90° do +90° |
| Podstawa zdejmowana | Tak (odkręcana śrubami) |
| Konserwacja | Czyścić miękką szmatką i roztworem bez rozpuszczalników. Nie stosować amoniaku ani alkoholu. |
| Bezpieczeństwo | Nie zdejmować obudowy. Odłączyć w przypadku uszkodzenia. Temperatura przechowywania: -20°C do 60°C. |
| Naprawialność | Naprawy tylko przez autoryzowanego technika. |
Często zadawane pytania - B276HKB ACER
Pytania użytkowników dotyczące B276HKB ACER
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Monitor w formacie PDF za darmo! Znajdź swoją instrukcję B276HKB - ACER i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. B276HKB marki ACER.
INSTRUKCJA OBSŁUGI B276HKB ACER

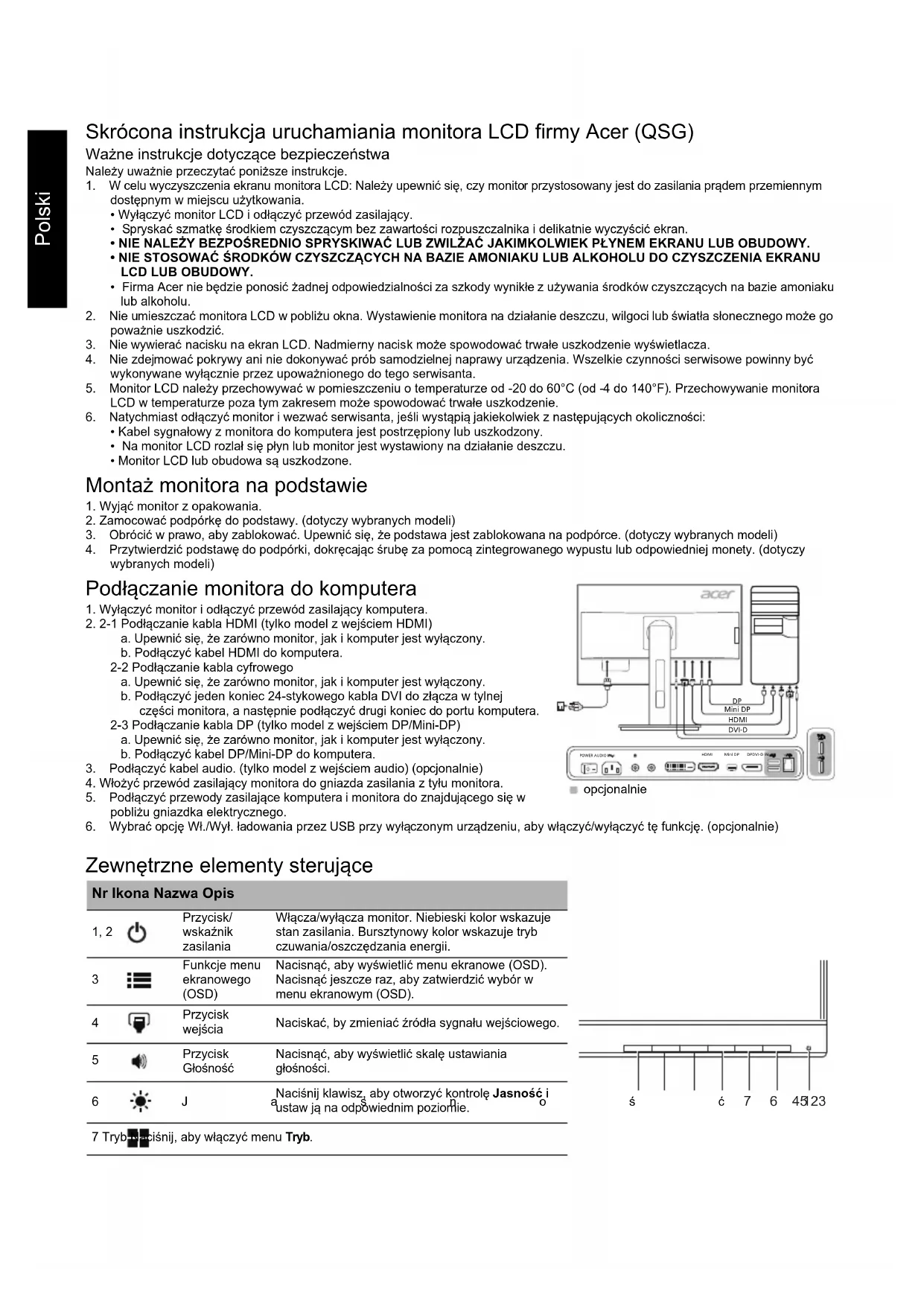

Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)
Ważne instrukcje dotyczące bezpieczeństwa
Należy uważnie przeczytać poniższe instrukcje.
-
W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.
-
Wyłączyć monitor LCD i odłączyć przewód zasilający.
- Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
• NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY. - NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY.
-
Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
-
Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.
- Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
- Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
- Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.
-
Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
-
Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
- Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
- Monitor LCD lub obudowa są uszkodzone.
Montaż monitora na podstawie
- Wyjąć monitor z opakowania.
- Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
- Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórcę. (dotyczy wybranych modeli)
- Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

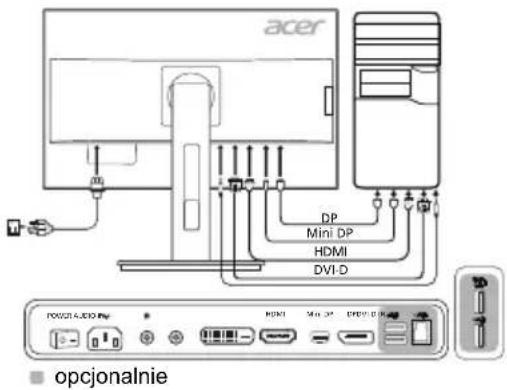

Podłączanie monitora do komputera
- Wyłączyć monitor i odłączyć przewód zasilający komputera.
- 2-1 Podłączanie kabla HDMI (tylko model z wejściem HDMI)
a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć kabel HDMI do komputera.
2-2 Podłączanie kabla cyfrowego
a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć jeden koniec 24-stykowego kabla DVI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.
2-3 Podłączanie kabla DP (tylko model z wejściem DP/Mini-DP)
a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć kabel DP/Mini-DP do komputera.
- Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalnie)
- Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
- Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
- Wybrać opcję Wł./Wył. ładowania przez USB przy wyłączonym urządzeniu, aby włączyć/wyłączyć tę funkcję. (opcjonalnie)
Zewnętrzne elementy sterujące
| Nr Ikona Nazwa Opis | |||
| 1, 2 | Przycisk/ wskaźnik zasilania | Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii. | |
| 3 | Funkcje menu ekranowego (OSD) | Nacisnąć, aby wyświetlić menu ekranowe (OSD). Nacisnąć jeszcze raz, aby zatwierdzić wybór w menu ekranowym (OSD). | |
| 4 | Przycisk wejścia | Naciskać, by zmieniać źródła sygnału wejściowego. | |
| 5 | Przycisk Głośność | Nacisnąć, aby wyświetlić skalę ustawiania głośności. | |
| 6 | J | Naciśnij klawisz, aby otworzyć kontrolę Jasność i ustaw ją na odpowiednim pozionlie. | |
7 Tryb waciśnij, aby włączyć menu Tryb.
Regulacje i informacje dotyczące bezpieczeństwa
Informacja o zgodności z przepisami FCC
Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:
- Zmiana położenia anteny odbiorczej.
- Zwiększenie odległości między urządzeniem a odbiornikiem.
- Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.
- Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.
Deklaracja zgodności CE
Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.
Uwaga:
W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.
Uwaga: Przewody ekranowane
W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.
Uwaga: Urządzenia peryferyjne
Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.
Przestroga
Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.
Warunki pracy
Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.
Uwaga: Użytkownicy z Kanady
Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.
Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej
Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.
©Komunikat ostrzegawczy dotyczący magnesu
Niektóre urządzenia elektroniczne, takie jak dyski twarde, urządzenia USB, tablety, laptopy, telefony komórkowe, zegarki, słuchawki, głośniki, karty kredytowe, magnetyczne karty ID itp są wrażliwe na pola magnetyczne i mogą zostać trwale uszkodzone lub tymczasowo wyłączone w przypadku narażenia ich na działanie pola magnetycznego, które jest zbyt silne. Urządzeń elektronicznych nie wolno umieszczać w pobliżu lub bezpośrednio na obszarze magnetycznym podstawy monitora.
DANE TECHNICZNE
| Panel LCD | Układ napędowy Kolorowy | wyświetlacz LCD TFT |
| Rozmiar 27"W (69 cm) | ||
| Rozstaw pikseli 0,155 mm (w poziomie) × 0,155 mm (w pionie) | ||
| Jasność | 350 cd/m ^2 (typowy) | |
| Kontrast Maks. 100000000 | 1 (ACM) | |
| Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10) | ||
| Czas reakcji 5 ms (od G do G) | ||
| Typ panelu In-plane switching (IPS) | ||
| Wideo Interfejs analogowy | R, G, B | |
| Częstotliwość pozioma | DVI: 31–90 kHzHDMI/DP/mini-DP: 31–160 kHz | |
| Częstotliwość pionowa | DVI/HDMI: 24–76 HzDP/mini-DP: 29–76 Hz | |
| Wyświetlane kolory 1,07 mld kolorów | ||
| Zegar punktowy | DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz | |
| Maksymalna rozdzielczość 3840 x 2160 przy częstotliwości 60 Hz | ||
| Plug & Play VESA DDCCI/DDC2B | ||
| Klasa efektywności energetycznej C | ||
| * Roczny pobór energii 80 (kWh) (dotyczy modelu z wejściem HDMI) | ||
| Pobór mocy (przy 200 nitach) | Tryb włączenia 41,86 W (typowy) | |
| Tryb uśpienia | 0,41 W (typowy) | |
| Tryb wyłączenia | 0,26 W (typowy) | |
| Złącze wejściowe | HDMI (tylko model z wejściem HDMI)DVI (Dual Link)DP (tylko model z wejściem DP)Mini-DP (tylko model z wejściem Mini-DP) | |
| Wejściowy sygnał wideo | HDMI (tylko model z wejściem HDMI)DVI (Dual Link)DP (tylko model z wejściem DP)Mini-DP (tylko model z wejściem Mini-DP) | |
| Głośniki | 2 W x 2 (tylko model z wejściem audio) (opcjonalnie) | |
| USB | USB 3.0 x 4 (opcjonalnie) | |
| Maksymalny rozmiar ekranu | W poziomie: 596,736 mmW pionie: 335,664 mm | |
| Źródło zasilania | 100–240 V, 50/60 Hz | |
| Kwestie środowiskowe | Temperatura pracy: Od 5° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80% | |
| Wymiary | 614 (szer.) × 395,41 ~ 545,41 (wys.) × 247,17 (głęb.) mm | |
| Waga: | 8,2 kg (netto) | |
| Specyfikacje mechanizmów | Pochylenie: Od -5° do +35° (tylko w najwyższym punkcie dostępne jest 35 stopni odchylenia dla kąta wzniesienia)Obrót: Od -60° do +60°Regulacja wysokości: Od 0 mm do 150 mmObrót w pionie: Od -90° do +90°Zdejmowalna podpórka: Tak (zdejmowalna podpórka ze śrubowym mechanizmem zwalniającym) | |
| Zewnętrzne elementy sterujące | Przełącznik/przyciski | Przycisk zasilaniaGłośnośćMENU/WPROWADŻJasnośćTryb |
| Funkcje | JasnośćWylączenie OSDKontrastPrzezroczystośćNieb. światłoBlokada OSDWzmocn. czerniWejścieSuper ostrośćFormat DPPrzypis. przyc. skrótuTemp. koloruTryb szerokiTrybyPIP/PBPTryb sRGBDDC/ClTryb odc. szar.Poz. czarn. HDMI6-osiowa barwaTryb szyb. uruchNasyc. 6-osiowŁadowania przez USB po rozładowaniuGłośnośćWyświetlanie informacjiWyciszenieResetuj wszyst. ustawOver DriveZakończJęzyk | |
| Dane techniczne zależą od modelu i/łub regionu. | ||
Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
* Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
