Тип продукт	LCD монитор 27 инча 4K UHD
Марка	Acer
Модел	B276HKB
Размер на екрана	27 инча (69 см)
Максимална резолюция	3840 x 2160 при 60 Hz
Тип панел	IPS
Яркост	350 cd/m² (типично)
Контраст	100 000 000:1 макс. (ACM)
Време за реакция	5 ms (GtG)
Ъгъл на виждане	178° хоризонтално и вертикално (CR=10)
Показани цветове	1,07 милиарда
Входни конектори	HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort
Вградени високоговорители	2 x 2 W (по избор)
USB портове	4 x USB 3.0 (по избор)
Размери (ШxВxД)	614 x 395,41~545,41 x 247,17 mm
Нето тегло	8,2 kg
Захранване	100-240 V, 50/60 Hz
Консумация на електроенергия (работен режим)	41,86 W типично
Консумация в режим на готовност	0,41 W
Консумация при изключен	0,26 W
Енергиен клас	C
Ергономични настройки	Наклон от -5° до +35°, завъртане от -60° до +60°, височина от 0 до 150 мм, завъртане на 90° от -90° до +90°
Подвижна основа	Да (отделяема с винт)
Поддръжка	Почиствайте с мека кърпа и разтвор без разтворители. Не използвайте амоняк или алкохол.
Безопасност	Не отстранявайте корпуса. Изключете при повреда. Температура на съхранение: -20°C до 60°C.
Ремонтопригодност	Ремонти само от оторизиран техник.

Често задавани въпроси - B276HKB ACER

Как да почистя екрана на монитора Acer B276HKB?

Изключете монитора и изключете захранващия кабел. Напръскайте почистващ разтвор без разтворители върху мека кърпа и внимателно избършете екрана. Никога не пръскайте течност директно върху екрана или корпуса. Избягвайте продукти на основата на амоняк или алкохол.

Как да свържа монитора към компютър?

Уверете се, че и двете устройства са изключени. Свържете HDMI, DVI, DisplayPort или Mini-DisplayPort кабела според вашия компютър. Свържете захранващия кабел към монитора и към контакт. Първо включете монитора, след това компютъра.

Какво да направя, ако екранът показва 'Няма сигнал'?

Проверете дали видео кабелът е правилно свързан и в двата края. Уверете се, че е избран правилният източник на вход (натиснете бутона 'Вход'). Тествайте с друг кабел или друг порт. Рестартирайте компютъра.

Как да регулирам височината и наклона на монитора?

Мониторът позволява регулиране на височината от 0 до 150 мм, наклон от -5° до +35°, завъртане от -60° до +60° и завъртане на 90° от -90° до +90°. Използвайте дръжките или основата за настройка. Не насилвайте движенията извън посочените граници.

Съвместим ли е мониторът с VESA стенен монтаж?

Да, основата е подвижна (отделяема с винт). Мониторът е съвместим със стандартни VESA стенни монтажи. Отстранете основата, като развиете фиксиращия винт, преди да инсталирате монтажа.

Как да активирам функцията за USB зареждане, когато мониторът е изключен?

Използвайте превключвателя 'USB зареждане при изключен', разположен на гърба на монитора. Превключете го, за да активирате или деактивирате функцията. Това позволява зареждане на USB устройства дори когато мониторът е в режим на готовност или изключен.

Какви са важните указания за безопасност?

Никога не отстранявайте корпуса и не се опитвайте да ремонтирате устройството сами. Незабавно изключете, ако кабелът е повреден или мониторът е изложен на вода. Избягвайте поставянето на монитора близо до източник на топлина или на пряка слънчева светлина. Температура на съхранение: -20°C до 60°C.

Каква е максималната поддържана резолюция?

Максималната резолюция е 3840 x 2160 пиксела (4K UHD) при 60 Hz чрез HDMI, DisplayPort или Mini-DisplayPort връзки. За 4K резолюция се уверете, че използвате съвместим кабел и източник.

Как да получа достъп до екранното меню (OSD)?

Натиснете бутона 'MENU', разположен на предния панел. Използвайте стрелките за навигация в опциите (Яркост, Контраст, Режим и т.н.). Натиснете отново 'MENU', за да потвърдите избор. За излизане изберете 'Изход'.

Какво да направя при проблем с работата?

Първо се консултирайте с ръководството за отстраняване на неизправности в инструкциите. Проверете връзките и настройките. Ако проблемът продължава, свържете се с оторизиран техник или поддръжката на Acer. Не се опитвайте да ремонтирате устройството сами.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ B276HKB ACER

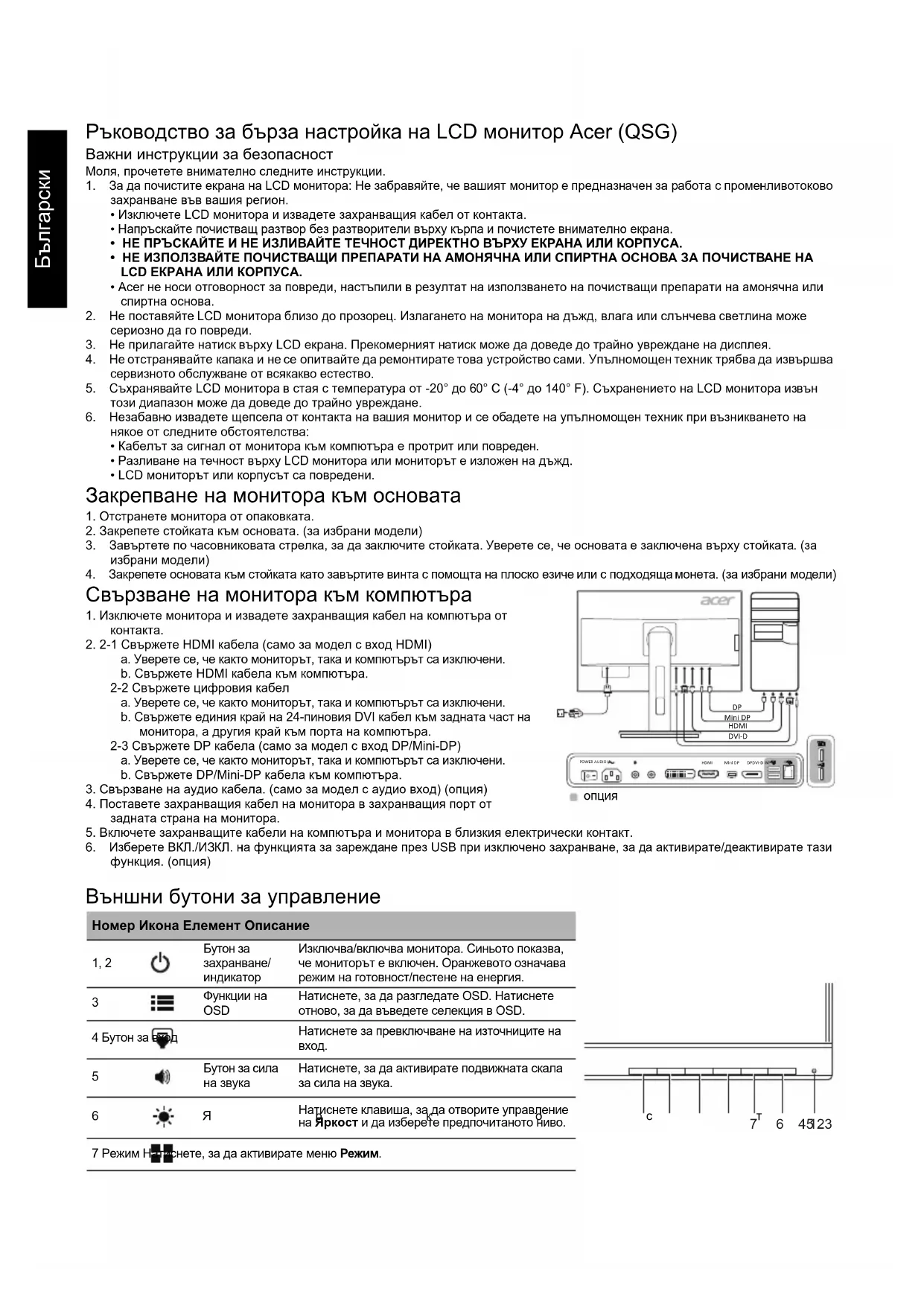

Ръководство за бърза настройка на LCD монитор Acer (QSG)

Важни инструкции за безопасност

Моля, прочетете внимателно следните инструкции.

1. За да почистите екрана на LCD монитора: Не забравяйте, че вашият монитор е предназначен за работа с променливотоково захранване във вашия регион.

2. Изключете LCD монитора и извадете захранващия кабел от контакта.

3. Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.
4. НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.
5. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ ПРЕПАРАТИ НА АМОНЯЧНА ИЛИ СПИРТНА ОСНОВА ЗА ПОЧИСТВАНЕ НА LCD ЕКРАНА ИЛИ КОРПУСА.

6. Acer не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

7. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може сериозно да го повреди.

8. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.
9. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва сервизното обслужване от всякакво естество.
10. Съхранявайте LCD монитора в стая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън този диапазон може да доведе до трайно увреждане.

11. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на някое от следните обстоятелства:

12. Кабельт за сигнал от монитора към компютъра е протрит или повреден.

13. Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.
    • LCD мониторът или корпусът са повредени.

Закрепване на монитора към основата

1. Отстранете монитора от опаковката.
2. Закрепете стойката към основата. (за избрани модели)
3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за избрани модели)
4. Закрепете основата към стойката като завъртите винта с помощта на плоско езиче или с подходяща монета. (за избрани модели)

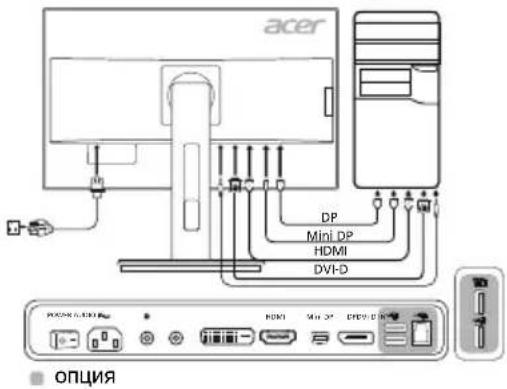

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра от контакта.

2. 2-1 Свържете HDMI кабела (само за модел с вход HDMI)

а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете HDMI кабела към компютъра.

2-2 Свържете цифровия кабел

а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете единия край на 24-пиновия DVI кабел към задната част на монитора, а другия край към порта на компютъра.

2-3 Свържете DP кабела (само за модел с вход DP/Mini-DP)

а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете DP/Mini-DP кабела към компютъра.

1. Свързване на аудио кабела. (само за модел с аудио вход) (опция)
2. Поставете захранващия кабел на монитора в захранващия порт от задната страна на монитора.
3. Включете захранващите кабели на компютъра и монитора в близкия електрически контакт.
4. Изберете ВКЛ./ИЗКЛ. на функцията за зареждане през USB при изключено захранване, за да активирате/деактивирате тази функция. (опция)

Външни бутони за управление

Номер Икона Елемент Описание
1, 2		Бутон за захранване/индикатор	Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия.
3		Функции на OSD	Натиснете, за да разгледате OSD. Натиснете отново, за да въведете селекция в OSD.
4 Бутон за вход			Натиснете за превключване на източниците на вход.
5		Бутон за сила на звука	Натиснете, за да активирате подвижната скала за сила на звука.
6		Я	Натиснете клавиша, за да отворите управление на Яркост и да изберете предпочитаното ниво.

7 Режим Натиснете, за да активирате меню Режим.

Разпоредби и бележки за безопасност

Бележка от Федералната комисия за комуникации (ФКК)

Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас В, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите.

Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки:

• Преориентиране или преместване на антената на приемника.
  ● Увеличаване на разстоянието между устройството и приемника.
• Свързване на устройството в контакт във верига, която е различна от тази, в която е свързан приемникът.
• Консултация с доставчик или опитен радио/телевизионен техник за помощ.

СЕ декларация за съответствие

С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/EC, директивата за ниско напрежение 2014/35/EC и RoHS директивата 2011/65/EC, и директива 2009/125/EO по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

Бележка:

За да предотвратите повреда на монитора, не го повдигайте от основата му.

Бележка: Екранирани кабели

Всички връзки към други изчислителни устройства трябва да се извършват с помощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC).

Бележка: Периферни устройства

Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас В могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Внимание

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа с този продукт.

Условия на работа

Това устройство е в съответствие с част 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа.

Бележка: Канадски потребители

Това цифрово устройство от клас В отговаря на разпоредбата ICES-003 на Канада.

Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз

Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля с други битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се с местната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.

Предупредително съобщение за магнит

Някои електронни устройства като твърди дискове, USB устройства, таблетни компютри, лаптопи, клетъчни телефони, часовници, слушалки, говорители, кредитни карти, магнитни карти за самоличност и т.н. са чувствителни към магнитни полета и могат трайно или временно да се повредят, ако бъдат изложени на магнитно поле, което е твърде силно. Електронните устройства не трябва да се поставят в близост или директно върху магнитната зона на основата на монитора.

СПЕЦИФИКАЦИЯ

LCD панел	Управляваща система TFT цветен LCD дисплей
	Размер 27"W (69 см)
	Стъпка на пикселите 0,155 мм (X) x 0,155 мм (B)
	Яркост	350 cd/m ^2 (типично)
	Контраст 100000000:1 макс. (ACM)
	Ъгъл на виждане 178° (Х) 178° (В) (CR=10)
	Време за реакция 5 ms (G до G)
	Тип на панела In-Plane Switching (Завъртане на кристалите в една равнина)
	Видео R, G, В аналогов интерфейс
	Хоризонтална честота	DVI: 31 - 90 kHzHDMI/DP/mini-DP: 31 - 160 kHz
	Вертикална честота	DVI/HDMI: 24 - 76 HzDP/mini-DP: 29 - 76 Hz
Цветове на дисплея 1,07В цвята
Dot Clock (Честота на сканиране)		DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz
Максимална резолюция 3840 x 2160 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Клас на енергийна ефективност C
*Годишна консумация на енергия 80 (kWh) (за модел на входа HDMI)
Консумация на енергия (при 200 нита)	Включен режим 41,86 W (типично)
	Режим на покой	0,41 W (типично)
	Изключен режим	0,26 W (типично)
Входен конектор		HDMI (само за модел с вход HDMI)DVI (Dual Link)DP (само за модел с вход DP)Mini-DP (само за модел с вход Mini-DP)
Входен видео сигнал		HDMI (само за модел с вход HDMI)DVI (Dual Link)DP (само за модел с вход DP)Mini-DP (само за модел с вход Mini-DP)
Говорители		2 W x 2 (само за модел с аудио вход) (опция)
USB		USB 3.0 x 4 (опция)
Максимален размер на екрана		Хоризонтален: 596,736 mmВертикален: 335,664 mm
Източник на захранване 100 - 240 V, 50/60 Hz
Екологични съображения		Работна температура: 5° до 40°CТемпература на съхранение: -20° до 60°CРаботна влажност: 20% до 80%
Размери		614 (Ш) x 395,41 ~ 545,41 (В) x 247,17 (Д) мм
Тегло (N. W.)		8,2 кг (нето)
Спецификации на механизма		Накланане: -5° до +35° (само в най-високата точка може да се получи наклон от 35 градуса за ъгъла на издигане)Въртене: -60° до +60°Коригиране на височината: 0 мм до 150 ммОс: -90° до +90°Стойка с подвижно краче: Да (Стойка с подвижно краче с винт)
Външни бутони за управление	Ключ/бутони	Бутон на захранванетоСила на звукаМеню/въвежданеЯркостВходРежим
	Функции	ЯркостКонтрастСиня светлинаПодсилване на черните областиACMCупер остротаГамаТемпература на цветаРежимиРежим sRGBРежим нива на сивотоС-осев нюанс6-осева наситеностСила на звукаБез звукУсилванеЕзикDDC/CHDMI ниво на чернотоРежим на бърза настройкаФункция зареждане през USB приизключено захранванеИнформация за дисплеяНулиране на всички настройкиИзход
Спецификациите се различават в зависимост от модела и/или региона.

Открийте ръководства и други документи за ваши продукт на Асег на официалния уебсайт на Асег.

*Годишната консумация на енергия се изчислява с помощта на типичната консумация на енергия 4 часа на ден, 365 дни в годината.
