Termék típusa	27 hüvelykes 4K UHD LCD monitor
Márka	Acer
Modell	B276HKB
Képernyő mérete	27 hüvelyk (69 cm)
Maximális felbontás	3840 x 2160 60 Hz-en
Panel típusa	IPS
Fényerő	350 cd/m² (tipikus)
Kontraszt	100 000 000:1 max. (ACM)
Válaszidő	5 ms (GtG)
Látószög	178° vízszintes és függőleges (CR=10)
Megjeleníthető színek	1,07 milliárd
Bemeneti csatlakozók	HDMI, DVI-D (Dual Link), DisplayPort, Mini-DisplayPort
Beépített hangszórók	2 x 2 W (opcionális)
USB portok	4 x USB 3.0 (opcionális)
Méretek (SzxMxMé)	614 x 395,41~545,41 x 247,17 mm
Nettó tömeg	8,2 kg
Tápellátás	100-240 V, 50/60 Hz
Áramfogyasztás (üzem közben)	41,86 W tipikus
Készenléti fogyasztás	0,41 W
Kikapcsolt állapotban	0,26 W
Energiaosztály	C
Ergonomikus beállítások	Döntés -5°-tól +35°-ig, forgatás -60°-tól +60°-ig, magasság 0-tól 150 mm-ig, elforgatás -90°-tól +90°-ig
Eltávolítható talp	Igen (csavarral eltávolítható)
Karbantartás	Tisztítsa puha ruhával és oldószermentes oldattal. Ne használjon ammóniát vagy alkoholt.
Biztonság	Ne távolítsa el a házat. Sérülés esetén húzza ki a hálózatból. Tárolási hőmérséklet: -20°C és 60°C között.
Javíthatóság	Csak engedéllyel rendelkező technikus javíthatja.

Gyakran ismételt kérdések - B276HKB ACER

Hogyan tisztítsam meg az Acer B276HKB monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítóoldatot egy puha ruhára, és óvatosan törölje le a képernyőt. Soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Hogyan csatlakoztassam a monitort a számítógéphez?

Győződjön meg róla, hogy mindkét eszköz ki van kapcsolva. Csatlakoztassa a HDMI, DVI, DisplayPort vagy Mini-DisplayPort kábelt a számítógépének megfelelően. Csatlakoztassa a tápkábelt a monitorhoz és egy hálózati aljzathoz. Először kapcsolja be a monitort, majd a számítógépet.

Mit tegyek, ha a képernyő 'Nincs jel' üzenetet jelenít meg?

Ellenőrizze, hogy a videokábel mindkét végén megfelelően csatlakozik. Győződjön meg róla, hogy a megfelelő bemeneti forrás van kiválasztva (nyomja meg a 'Bemenet' gombot). Tesztelje másik kábellel vagy porttal. Indítsa újra a számítógépet.

Hogyan állítsam be a monitor magasságát és dőlésszögét?

A monitor magassága 0-tól 150 mm-ig, dőlésszöge -5°-tól +35°-ig, forgatása -60°-tól +60°-ig, elforgatása -90°-tól +90°-ig állítható. A beállításhoz használja a fogantyúkat vagy a talpat. Ne erőltesse a mozgásokat a megadott határokon túl.

A monitor kompatibilis VESA fali tartóval?

Igen, a talp eltávolítható (csavarral eltávolítható). A monitor kompatibilis a szabványos VESA fali tartókkal. A tartó felszerelése előtt csavarja ki a rögzítőcsavart a talp eltávolításához.

Hogyan aktiváljam az USB-töltés funkciót, amikor a monitor ki van kapcsolva?

Használja a monitor hátulján található 'USB-töltés kikapcsolt állapotban' kapcsolót. Kapcsolja be vagy ki a funkciót. Ez lehetővé teszi USB-eszközök töltését akkor is, amikor a monitor készenléti állapotban vagy ki van kapcsolva.

Melyek a fontos biztonsági előírások?

Soha ne távolítsa el a házat, és ne próbálja meg saját maga megjavítani a készüléket. Azonnal húzza ki a hálózatból, ha a kábel megsérül, vagy ha a monitor víznek lett kitéve. Ne helyezze a monitort hőforrás közelébe vagy közvetlen napfényre. Tárolási hőmérséklet: -20°C és 60°C között.

Mi a támogatott maximális felbontás?

A maximális felbontás 3840 x 2160 pixel (4K UHD) 60 Hz-en HDMI, DisplayPort vagy Mini-DisplayPort csatlakozáson keresztül. A 4K felbontás eléréséhez használjon kompatibilis kábelt és forrást.

Hogyan érem el a képernyőn megjelenő menüt (OSD)?

Nyomja meg az előlapon található 'MENÜ' gombot. A nyílbillentyűkkel navigáljon a lehetőségek között (Fényerő, Kontraszt, Mód stb.). A kiválasztás megerősítéséhez nyomja meg ismét a 'MENÜ' gombot. Kilépéshez válassza a 'Kilépés' lehetőséget.

Mit tegyek működési probléma esetén?

Először tekintse meg a használati útmutató hibaelhárítási részét. Ellenőrizze a csatlakozásokat és a beállításokat. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy engedéllyel rendelkező technikussal vagy az Acer ügyfélszolgálatával. Ne próbálja meg saját maga megjavítani a készüléket.

HASZNÁLATI ÚTMUTATÓ B276HKB ACER

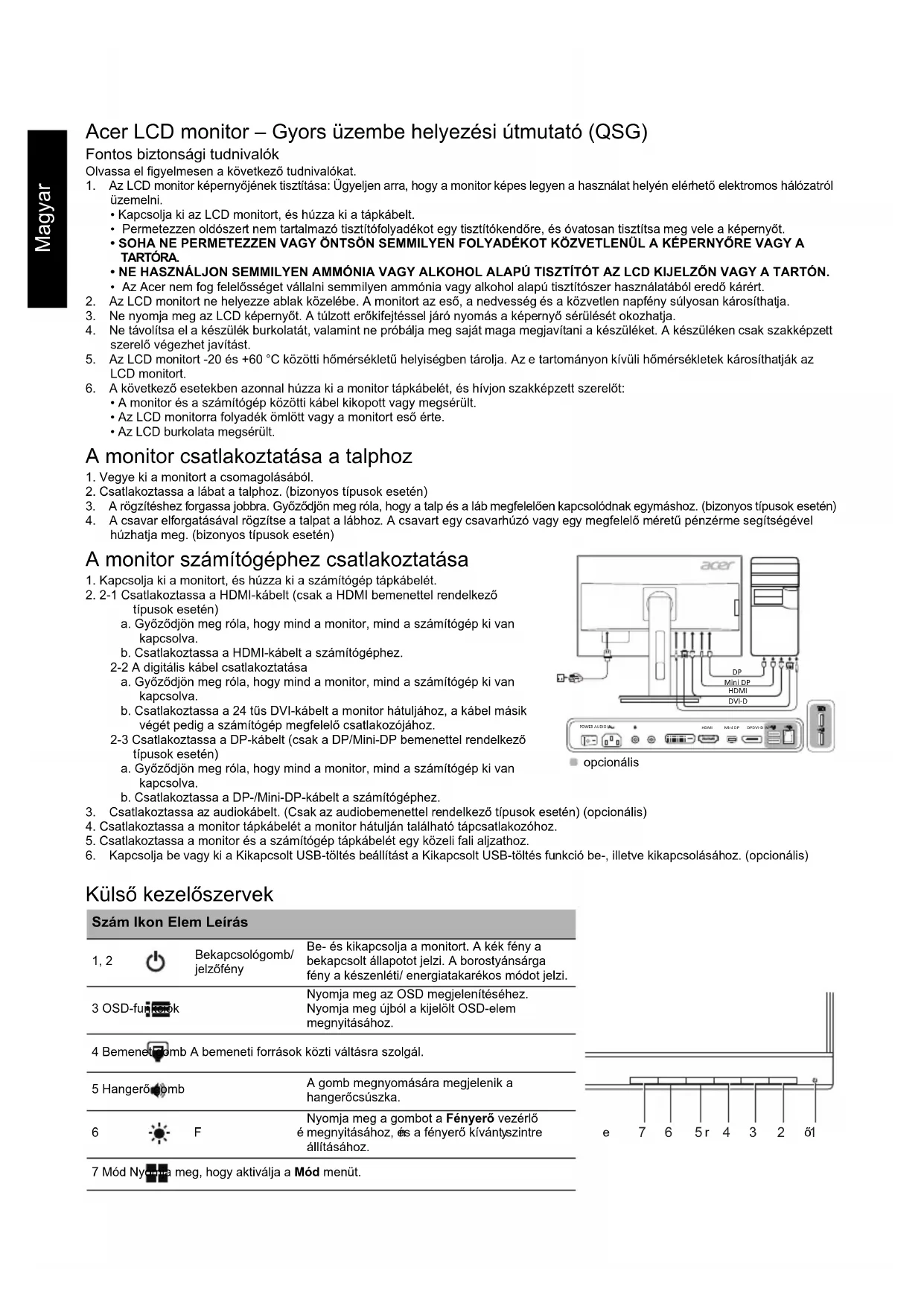

Acer LCD monitor – Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.

3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendöre, és óvatosan tisztítsa meg vele a képernyőt.

- SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.

- NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZÖN VAGY A TARTÓN.

- Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

1. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
2. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
3. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
4. Az LCD monitort -20 és +60 °C közötti hömérsékletű helyiségben tárolja. Az e tartományon kívüli hömérsékletek károsíthatják az LCD monitort.
5. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:

- A monitor és a számítógép közötti kábel kikopott vagy megsérült.

- Az LCD monitorra folyadék ömlött vagy a monitort eső érte.

- Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart egy csavarhúzó vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

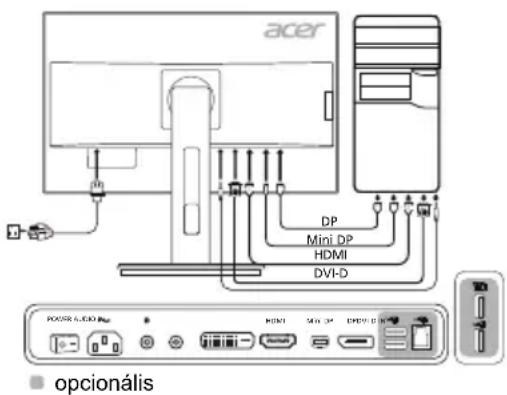

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 Csatlakoztassa a HDMI-kábelt (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.

b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

2-2 A digitális kábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a 24 tüs DVI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 Csatlakoztassa a DP-kábelt (csak a DP/Mini-DP bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a DP-/Mini-DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (Csak az audiobemenettel rendelkező típusok esetén) (opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához. (opcionális)

Külső kezelőszervek

Szám Ikon Elem Leírás
1, 2	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fény a bekapcsolt állapotot jelzi. A borostyánsárga fény a készenléti/ energiatakarékos módot jelzi.
3 OSD-funketok		Nyomja meg az OSD megjelenítéséhez.Nyomja meg újból a kijelölt OSD-elem megnyításához.
4 Bemenetőbomb A bemeneti források közti váltásra szolgál.
5 Hangerőbomb		A gomb megnyomására megjelenik a hangerőcsúszka.
6	F	Nyomja meg a gombot aFényerő vezérlő é megnyításához, és a fényerő kívántyszintre állításához.
7 Mód Nyomma meg, hogy aktiválja aMód menüt.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a távolságot a készülék és a vevő között.
• Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik.
• Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

Mágnesekkel kapcsolatos figyelmeztetés

Bizonyos elektronikus eszközök, így például a merevlemezek, USB-s eszközök, táblagépek, laptopok, mobiltelefonok, órák, fülhallgatók, hangszórók, bankkártyák, mágneses elven működő azonosítókártyák stb. érzékenyek a mágneses térre, és a túl erős mágneses tér károsíthatja azokat, illetve ideiglenesen zavarhatja a működésüket. A monitor talpának mágneses területére és annak közelébe ne helyezzen elektronikai eszközöket.

MÜSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Méret 27"W (69 cm)
	Képpontméret 0,155 mm (vízszintes) x 0,155 mm (függőleges)
	Fényerő	350 cd/m ^2 (jellemző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög 178° (vízszintes) 178° (függőleges) (CR=10)
	Válaszidő 5 ms (G-G)
	Panelltpus IPS
	Videó R, G, B analóg felület
	Vízszintes frekvencia	DVI: 31 - 90 kHzHDMI/DP/mini-DP: 31 - 160 kHz
	Függőleges frekvencia	DVI/HDMI: 24 - 76 HzDP/mini-DP: 29 - 76 Hz
Megjeleníthető színek 1,07 milliárd szín
Videoórajel		DVI: 300 MHzHDMI/DP/mini-DP: 540 MHz
Maximális felbontás 3840 x 2160 60 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás C
*Éves energiafogyasztás 80 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Energiafogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 41,86 W (jellemző)
	Alvó állapot 0,41 W (jellemző)
	Kikapcsolt állapot 0,26 W (jellemző)
Bemeneti csatlakozó		HDMI (csak HDMI-bemenettel rendelkező típusok esetén)DVI (Dual Link)DP (csak DP-bemenettel rendelkező típusok esetén)Mini-DP (csak a Mini-DP bemenettel rendelkező típusnál)
Bemeneti videojel		HDMI (csak HDMI-bemenettel rendelkező típusok esetén)DVI (Dual Link)DP (csak DP-bemenettel rendelkező típusok esetén)Mini-DP (csak a Mini-DP bemenettel rendelkező típusnál)
Hangszórók		2 W x 2 (csak az audiobemenettel rendelkező típusok esetén) (opcionális)
USB-csatlakozó		USB 3.0 x 4 (opcionális)
Maximális képernyömérét		Vízszintesen: 596,736 mmFüggőlegesen: 335,664 mm
Áramforrás		100-240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Működési hőmérséklet: 5-40 °CTárolás hőmérséklet: -20-60 °CMűködési páratartalom: 20-80%
Méretek		614 (szé) x 395,41 ~ 545,41 (ma) x 247,17 (mé) mm
Tömeg (nettó)		8,2 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +35° között (csak a készülék legmagasabb pontján mérhető 35 fokos dölésszög)Elfordulás: -60° és +60° közöttMagasságbeállítás: 0-150 mmElfordítható: -90° és +90° közöttLevehető talp: Igen (csavaros rögzítésű levehető talp)
Külső kezelőszervek	Kapcsoló/gombok	Bekapcsológomb HangerőMENU/ENTER FényerőBemenet Mód
	Funkciók	Fényerő OSD időkorlátjaKontraszt ÁttetszőségKék fény OSD zárolásSötét élénkítése BemenetSzuper élesség DP-formátumGammaszínhőmérséklet Széles módMódoksRGB módDDC/CISzürkeárnyalatos mód HDMI Feketeszint6 tengelyes színárnyalat Gyorsindítás mód6 tengelyes telítettség USB-töltés kikapcsolt állapotbanHangerő KijelzőinformációkNémítás Minden beállítás visszaállításaOver Drive KilépésNyelv
A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.

*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
