| Typ produktu | LCD monitor |
| Značka | Acer |
| Model | XV253Q |
| Velikost obrazovky | 24,5 palců (62 cm) |
| Typ panelu | IPS (In-Plane Switching) |
| Maximální rozlišení | 1920 x 1080 @ 144 Hz |
| Jas | 400 cd/m² (nativní a HDR) |
| Dynamický kontrast (ACM) | 100 000 000:1 max |
| Doba odezvy | 2 ms (šedá-šedá) / 0,9 ms min |
| Pozorovací úhel | 178° horizontální / 178° vertikální |
| Vstupní konektory | HDMI, DisplayPort |
| Integrované reproduktory | 2 x 2 W (volitelné) |
| USB porty | 4 x USB 3.0 (volitelné) |
| Napájení | 100-240 V, 50/60 Hz |
| Spotřeba elektřiny (zapnuto) | 17,4 W typicky |
| Spotřeba elektřiny (pohotovost) | 0,45 W |
| Energetická třída | A |
| Rozměry s podstavcem (Š x V x H) | 557,79 x 397,84-512,84 x 236,27 mm |
| Čistá hmotnost | 5,30 kg |
| Nastavení | Náklon (-5° až +25°), otáčení (-20° až +20°), výška (0-115 mm), pivot (-90° až +90°) |
| Hlavní funkce | HDR, Adaptive-Sync, Overdrive, filtr modrého světla, obrazové režimy, atd. |
| Údržba a čištění | Použijte měkký hadřík mírně navlhčený (čistou vodou). Nestříkejte přímo na obrazovku. Vyhněte se přípravkům obsahujícím amoniak nebo alkohol. |
| Bezpečnost | Nevystavujte vlhkosti, dešti nebo přímému slunci. Netlačte na obrazovku. Neotevírejte kryt. Skladujte při teplotě -20°C až 60°C. |
| Opravitelnost | Oprava autorizovaným technikem Acer. Kontaktujte poprodejní servis. |
| Obecné informace | Návod k použití je k dispozici ke stažení zdarma. |
Často kladené otázky - XV253Q ACER
Dotazy uživatelů ohledně XV253Q ACER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Monitor ve formátu PDF zdarma! Najděte svůj návod XV253Q - ACER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. XV253Q značky ACER.
NÁVOD K OBSLUZE XV253Q ACER

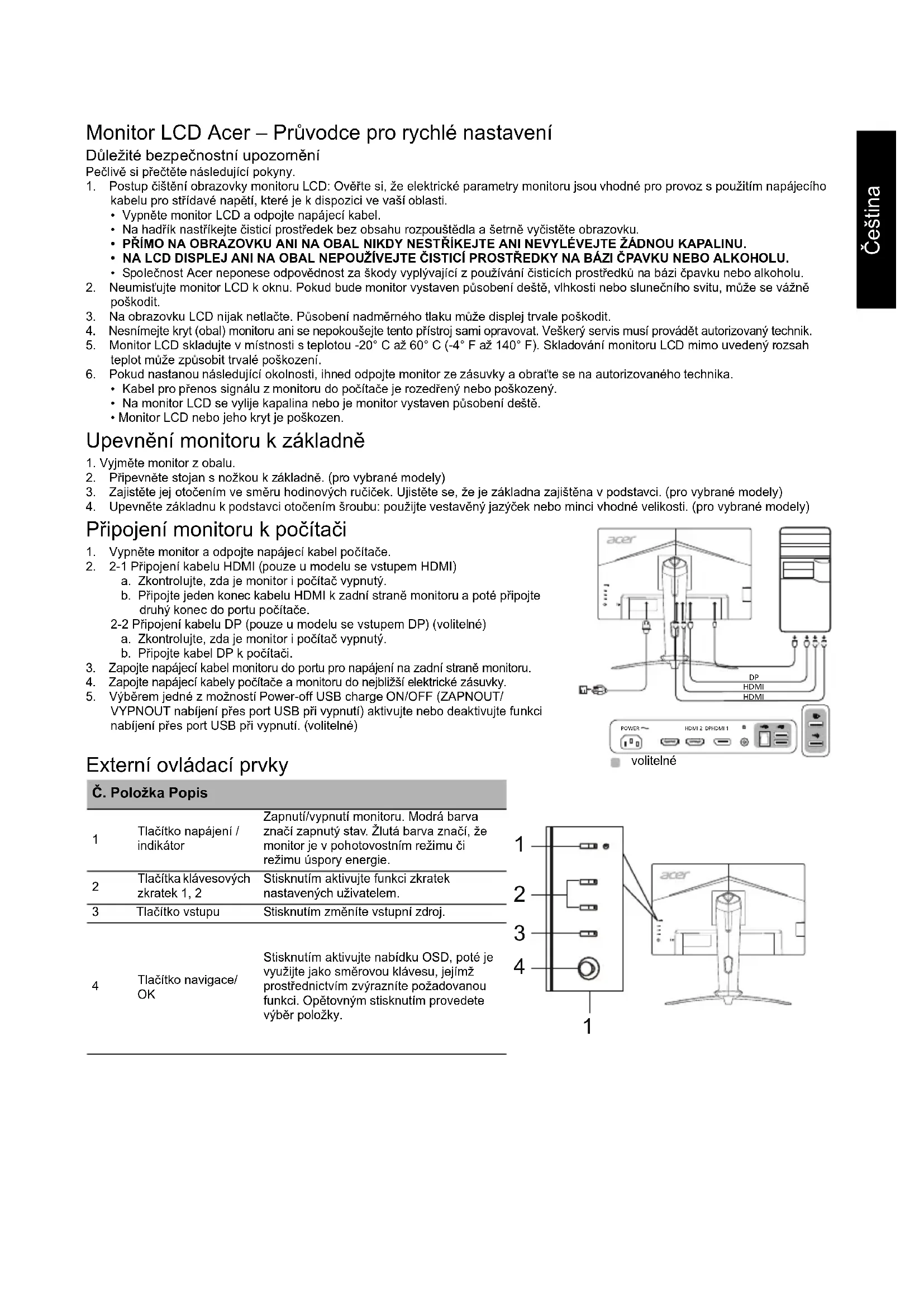

Monitor LCD Acer - Prévodce pro rychlé nastavení
Dulezite bezpecnostn upozomeni
Pečíve si prečěte následujíciPokyny.
- Postup ciisteni obrazovky monitoru LCD: Ovefte si, ze elektrické parametry monitoru jsou vchodné pro provoz s použitim napájecího kabelu pro střidavé napěti, které je k dispozici ve vaši oblasti.
Vypnete monitor LCD a odpojte napajeci kabel.
- Na hadrik nastrikejte cisticici prostredek bez obsahu Rozpoustedla a setrne vycistete obrazovku.
- PRIMO NA OBRAZOVKAU ANI NA OBAL NIKDY NESTRIKEJTE ANI NEVYLEVEJE T ZADNOU KAPALINU.
NA LCD DISPLEJ ANI NA OBAL NEPOUZIVEJTE CISTICIPROSTREDKY NA BAZI CPAVKUNEOBO ALKOHOLU.
- Spolecnost Acer neponese odpovednost za skody vyplvajici z pouzivani cisticich prostredku na bazi cpavku nebo alkoholu.
-
Neumist'ujte monitor LCD k oknu. Pokud bude monitor vystaven pusobeni deste, vlhkosti nebo slunechniho svitu, muze se vaznne poskodit.
-
Na obrazovku LCD nijak netlače. Pusobeni nadměrného tlaku muže dispiej trvale poškodit.
- Nesnimejte kryt (obal) monitoru ani se nepokousejte tento pristroj sami opravovat. Veskery servis musi provadet autorizovan' technik.
- Monitor LCD skladujte v mistrosti steplotou -20°C až 60°C (-4°F až 140°F). Skladováni monitoru LCD mimo uvedeny rozsah teplot muže zpúsobit trvalé poškození.
- Pokud nastanou následujíc okolnosti, ihned odpojte monitor ze zásuvky a obrat'te se na autorizvaného technika.
Kabel pro prenos signalu z monitoru do počitače je rozedřeny nebo poskozený.
- Na monitor LCD se vylije kapalina nebo je monitor vystaven pusobeni deste.
- Monitor LCD nebo jeho kryt je poškozen.
- Vyjměte monitor z obalu.
- Pripevné stojan nozkouk základne. (pro vybrané modely)
- Zajistete je otocenim ve smru hodinovych ruicek. Ujistete se, ze je zakladna zajistena v podstavci. (pro vybrane modely)
- Upevněte základnu k podstavci otočením sroubu: použijte vestavěný jazýček nebo minci vchodné velikosti. (pro vybrané modely)
- Vypněte monitor a odpojte napajćí kabel počitace.

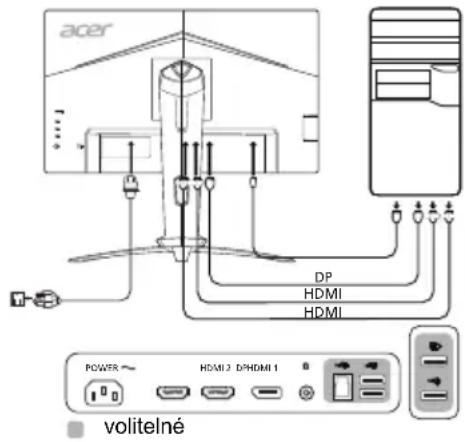

- 2-1 Pripojení kabelu HDMI (pouze u modelu se vstupem HDMI)
a. Zkontrolujte, zda je monitor i počitac vypnutý.
b. Pripojte jeder konec kabelu HDMI k zadni strané monitoru a poté pripojte druhý konec do portu počitace.
2-2 Pripojeni kabelu DP (pouze u modelu se vstupem DP) (volitelné)
a. Zkontrolujte, zda je monitor i počitac vypnutý.
b. Pripojte kabel DP k počitaci.
- Zapojte napajeci kabel monitoru do portu pro napajeni na zadni straně monitoru.
- Zapojte napajeci kabely počităce a monitoru do nejblizšé elektrické zásuvky.
- Vyberem jeder z moznosti Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabijeni pres port USB pri vypnuti) aktivujte nebo deaktivujte funksi nabijeni pres port USB pri vypnuti. (volitelne)

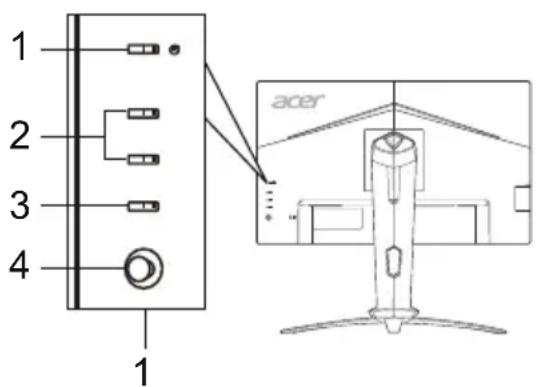

Externí ovládací privky
C. Pložka Popis
| 1 | Tlačítko napájení / indikátor | Zapnutí/vypnuti monitoru. Modrá barva značí zapnutý stav. Žlátá barva značí, ze monitor je v pohotovostním režimu Č režimu Úspory energie. |
| 2 | Tlačítka klávesovych zkratek 1, 2 | Stisknutím aktivujte funkci zkratek nastavených uživatelem. |
| 3 | Tlačítko vstupu | Stisknutím změněte vystupné zdroj. |
| 4 | Tlačítko navigace/ OK | Stisknutím aktivujte nabídku OSD, poté je využijte jako směrovou klávesu, jejímž prostřednictvím zvyrazníté požadovanou funkci. Opětovnám stisknutím provedete výběr položky. |
Předpisy a bezpečnostní upozorněné
Upozornéni FCC (Federánlího výboru pro telekomunikace)
Toto zařizeni bylo testovano a splnuje limity pro tridu B digitlnh zařizeni, podle oddilu 15 Pravidel FCC. Tyto limity zabezpecuji odpovidajici ochranu proti skodlivemu ruseni pni instalaci v domacnosti. Toto zařizeni generuje, pouziva a muze vyzarovat vsokofrekvencni energii, aPokud neni instalovano a pouzivano v souladu s instrukcemi, muze zpusobit skodlivereuseni radiove komunikace.
Nelze vsak zarucit, ze se ruşeni v urcité instalaci neobjevi. Nestlize toto zaizeni zpuosibskodlvre uzeni radoveho nebo televizhiho prijmu, které lze zistit yvpnutim nebo zapnutim zaizeni, je uzivatelid dopucreno pokusit se ruşeni potlacitjidm n nasledujicich opatfen:
- Presmérujte nebo premistete prijimaci antenu.
Zvětěte odstup mezi zarizením a prijímacem. - Pripoje zařizení k jinému vystupu okruhu, než ke kterému je nyní pripojen.
- Porad'te se s distributorem nebo zkuşenym technikem specializovanym na obor rádio a televizory.
Prohlášeni o shodě CE
Spolecnost Acer Inc. timto prohlasuje, ze tento monitor LCD je v souladu se zakladnimi pozadavky a dalimi platnymi ustanovenimi smernice EMC 2014/30/EU, 2014/35/EU (smernice tykajici se nizkeho napeti), smernice RoHS 2011/65/EU a smernice 2009/125/EC, tykajici se ramicu pro stanoveni pozadavku na ekologickou konstrukci pro produkty vyuzivajici energii.
Upozornění:
Nezvedejte monitor za zakladnu, aby nedoslo k poskozeni monitoru.
Upozorneni: Stinene kabely
Veskerä pripojen i jinym zaifenim vpoctni techniky je nutno provadet s vyuzitim stinenych kabelu, aby byla zajistena shoda s p redpisy pro elektr magnetickou kompatilitu (EMC).
Upozornéni: Periferní zařizení
K tomuto zařeni směji byt pripopena pouze periferni zařeni (zařeni pro vstup a vystup signálu, terminály, tiskárný apod.) certifikováno ohledné shody s limity pro tridu B. Provoz necertifikovanéch periferní pravděpodobné zpúsobl rusén prijmu rádia a televize.
Varování
Zmény nebo upravy, ktere nejsou vyslovné schvaleny výrobcem, by mohly anulovat oprávněi uzivatele používat tento produkt (oprávněi garantuje Federálnívýbor pro telekomunikace).
Provozní podminky
Toto zařazení vyhovuje požadavküm FCC, oddil 15. Provoz podláte tmto dvěma podminkám: (1) toto zařazení nesmí byt zdrojem skodlivého ruşeni a (2) toto zařazení musi akceptovat jakékoli prijmané ruşeni, včetné ruşeni, které muze byt prćinou nežádouceho provozu.
Upozornéni: Uživatele v Kanadě
Tento digitálni prístroj tridy B vyhovuje kanadskému standardu ICES-003.
Tento symbol na produktu nebo jeho obalu znamená, ze produkt nesmi byt likvidován s beznám domácim odpadem. Namisto toho prějímate odpovednost za likvidaci zařizení tak, ze je odevzdáte na určeném sberném misté pro recyklaci vyřazeních elektrických a elektronicích zařizení. Tridéní a recyklace vyřazeních zařizení prispíva k ochraně prirodnich zdroju a zajstí recyklaci zařizení zpusobem, Jenž ochráné zdraví osob iŽivotniho prostřédí. Dalí informace o tom, kde muzete své vyřazené zařizení predat k recyklaci, vám poskytne mistrí obecní ħrad, komunální slúžby nebo obchod, kde jste produkt zakoupili.
TECHNICKE UDAJE
| Panel LCD | Provozní systém Barevný LCD TFT | |
| Veilikost 24,5"W (62 cm) | ||
| Rozlete pixelù | 0,283 mm (horizontal) × 0,280 mm (vertikalnē) | |
| Jas | Nativní: 400 cd/m2; režim HDR400: 400 cd/m2 | |
| Kontrast Max. 100 000 D00:1 (ACM) | ||
| Uhel slelování | 178° (horizontal) 178° (vertical) (CR=10) | |
| Doba odezvy 2 ms (GTG) / 0,9 ms (GTG, min.) | ||
| Typ panelu | Přepináni v ploše (In-Plane Switching neboli IPS) | |
| Horizontálni frevence | HDMI: 31 - 167 kHzDP: 167 - 167 kHz | |
| Vertikálni frevence | HDMI: 56 - 144 HzDP: 48 - 144 Hz | |
| Barva zobrazení | 16,7 Millionú | |
| Frekvence bodú | 350 MHz | |
| Maximálni rožlěsení | 1920 x 1080 pfi 144 Hz | |
| Funkce Plug & Play VESA DDCCI/DDC2B | ||
| Trida energetické efektivity A | ||
| *Ročné spotřeba energia | 31 (kWh) (pro model se vystupem HDMI) | |
| Spotřeba energia(pri jsu 200 nitú) | Režim Zapnuto 17,4 W (typicky) | |
| Režim spänku 0,45 W (typicky) | ||
| Režim Vypnuto 0,25 W (typicky) | ||
| Konektor vystupu | HDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP) | |
| Vstupní videosignál | HDMI (pouze model se vystupem HDMI) (volitelné)DP (pouze model se vystupem DP) (volitelné) | |
| Reproduktry 2 W x 2 (pouze model s audio vystupem) (volitelné) | ||
| USB | USB 3.0 x 4 (volitelné) | |
| Maximálni velikost obrazovky | Horizontal: 543,744 mmVertical: 302,616 mm | |
| Zdroj napajéní | 100-240 V, 50/60 Hz | |
| Podmínty okolního prostřédí | Provozní teplo: 0 °C až 40 °CSkladovací teplo: -20 °C až 60 °CProvozní vlhkest: 20 % až 80 % | |
| Rozměry | 557,79 (S) x 397,84 ~ 512,84 (V) x 236,27 (H) mm | |
| Hmotnost (cistá) | 5,30 kg (cistá) | |
| Technické udaje mechanismu | Nakloněni: -5° až +25° (pro uhél zdvihu lze dosaúnout záklonu 25 stipnú pouze v nejvyším bodé)Otáčeni: -20° až +20°Nastavení vyský: 0 mm až 115 mmOtočeni: -90° až +90°Odnmatelný stojan: Ano | |
| Externi ovládací prvky | Spínače a tlačitka | Tlačitko napajéníKlávesová zkratka 1Klávesová zkratka 2 |
| Funkce | JasKontrastModré světloPosileni ČernéACMHDRSuper ostrostGammaTeplota barevRežimByarevný prostorRežim stupnú šedi6osy odstín6osá sytostHlasitostZlumitOverdriveAdaptive-SyncObnovovaci frekvenceVstupAutomatická detekce signálú ze zdrojú Formát DPPriděleni horkych klávesŠirokouhlý režimDDC/CIUroveně Černé HDMIRežim rychlého spuštěnéNabijeni príses port USB prí vypnutíInformace o displejiResetovat věchnia nastaveníUkončit | |
| Jakékoli technické udaje zařizení mohou být změněny bez prěchodzoho upozerněni. | ||
Návody a dalási dokumenty pro svúj produkt Acer naleznete na oficialnich webovych stránkach podpory społechnosti Acer.
*Ročné spotřeba energia se počítá s vyuzitím typické spotřeby energia 4 hodinny++, 365 dni v roce.
Dóležité bezpečnostné poukyny
TietoPokynyisi pozorne preciitaje.
- Na cistenie obravky LCD monitora: Ubezpece sa, ze menovite elektrické hodnoty vasho monitora su vchodne na prevadzku pri napajani striedavym prudom dostupnom vo vasej lokalite.
Vypnite LCD monitor a vytiahnite napajací kabel zo zásvky.
- Nastriekajte na handričku Čistiaci roztok neobsahujúci Rozpustadla a jemne obrazovku yvčistite.
- NIKDY NESTRIEKAJTE ZIADNU TEKUTINU PRIAMO NA OBRAZOVKAU ANI NA KRYT.
- NEPOUZIVAJTE NA LCD OBRAZOVKU ANI NA KRYT ZIADNE CISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU.
- Spolocnost Acer nenesie zodpovednost za postkodenie v dosedku pouzita cistiacich prostriedkov s obsahom amonia alebo alkoholu.
