Tuotetyyppi	TFT-värillinen LCD-näyttö
Näytön koko	21,5 tuumaa (55 cm)
Maksimiresoluutio	1920 x 1080 @ 60 Hz
Kirkkaus	200 cd/m² (tyyp.)
Kontrasti	100 000 000:1 max. (ACM)
Katselukulma	90° vaaka, 65° pysty (CR=10)
Vasteaika	5 ms (päälle pois)
Värit	16,7 miljoonaa
Vaakataajuus	30 ~ 80 kHz
Pystytaajuus	55 ~ 75 Hz
Mitat (L x K x S)	508 x 390,5 x 206,8 mm
Nettopaino	3,66 kg
Virtalähde	100 - 240 V~, 50/60 Hz
Tehonkulutus (päällä)	18,1 W (tyyp.)
Tehonkulutus (valmiustila)	0,45 W (tyyp.)
Tehonkulutus (pois päältä)	0,35 W (tyyp.)
Tuloliittimet	D-Sub, DVI-D (kaksoistulomalli), HDMI (HDMI-tulomalli)
Sisäänrakennetut kaiuttimet	1 W x 2 (vain Audio-Input-malli)
Kallistus	-5° - +25°
Irrotettava jalusta	Kyllä
Energiatehokkuusluokka	B
Vuotuinen energiankulutus	38 kWh (HDMI-malli)
Käyttölämpötila	0 °C - 40 °C
Käyttöilmankosteus	20 % - 80 %

Usein kysytyt kysymykset - V226HQLB ACER

Kuinka puhdistaa Acer V226HQLB -näytön näyttö?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinvapaata puhdistusliuosta pehmeälle liinalle ja pyyhi varovasti näyttöä. Älä koskaan käytä hankaavia aineita tai nesteitä suoraan näytölle.

Mikä on suurin tuettu resoluutio?

Suurin resoluutio on 1920 x 1080 @ 60 Hz.

Kuinka liittää näyttö tietokoneeseen?

Sammuta tietokone, kytke signaalikaapeli (VGA, DVI-D tai HDMI mallin mukaan) näytön ja näytönohjaimen väliin. Kiristä ruuvit ja kytke virtajohto. Käynnistä sitten tietokone ja näyttö.

Onko näytössä sisäänrakennetut kaiuttimet?

Kyllä, joissakin malleissa on 1 W x 2 -kaiuttimet. Tarkista ääniliitäntä (AUDIO IN) näytöstä.

Mitä tehdä, jos näytössä ei ole kuvaa?

Tarkista, että virtajohto on kytketty ja näyttö on päällä (sininen merkkivalo). Varmista, että signaalikaapeli on kunnolla kiinni tietokoneessa. Paina Auto-painiketta optimoidaksesi näytön.

Mitkä ovat tämän näytön katselukulmat?

Katselukulmat ovat 90° vaaka ja 65° pysty (kontrastisuhteella 10:1).

Voinko kallistaa näyttöä?

Kyllä, kallistus on säädettävissä -5° - +25°. Jalusta on irrotettava.

Mikä on virrankulutus valmiustilassa?

Valmiustilassa virrankulutus on tyypillisesti 0,45 W. Poiskytkettynä se on 0,35 W.

Kuinka pääsen OSD-valikkoon?

Paina Menu-painiketta näyttääksesi OSD-valikon. Käytä Vähemmän/Enemmän-painikkeita navigointiin ja paina Menu uudelleen vahvistaaksesi valinnan.

Onko näyttö RoHS-yhteensopiva?

Kyllä, tämä näyttö täyttää RoHS-direktiivin 2011/65/EU vaatimukset ja sillä on CE-merkintä.

KÄYTTÖOHJE V226HQLB ACER

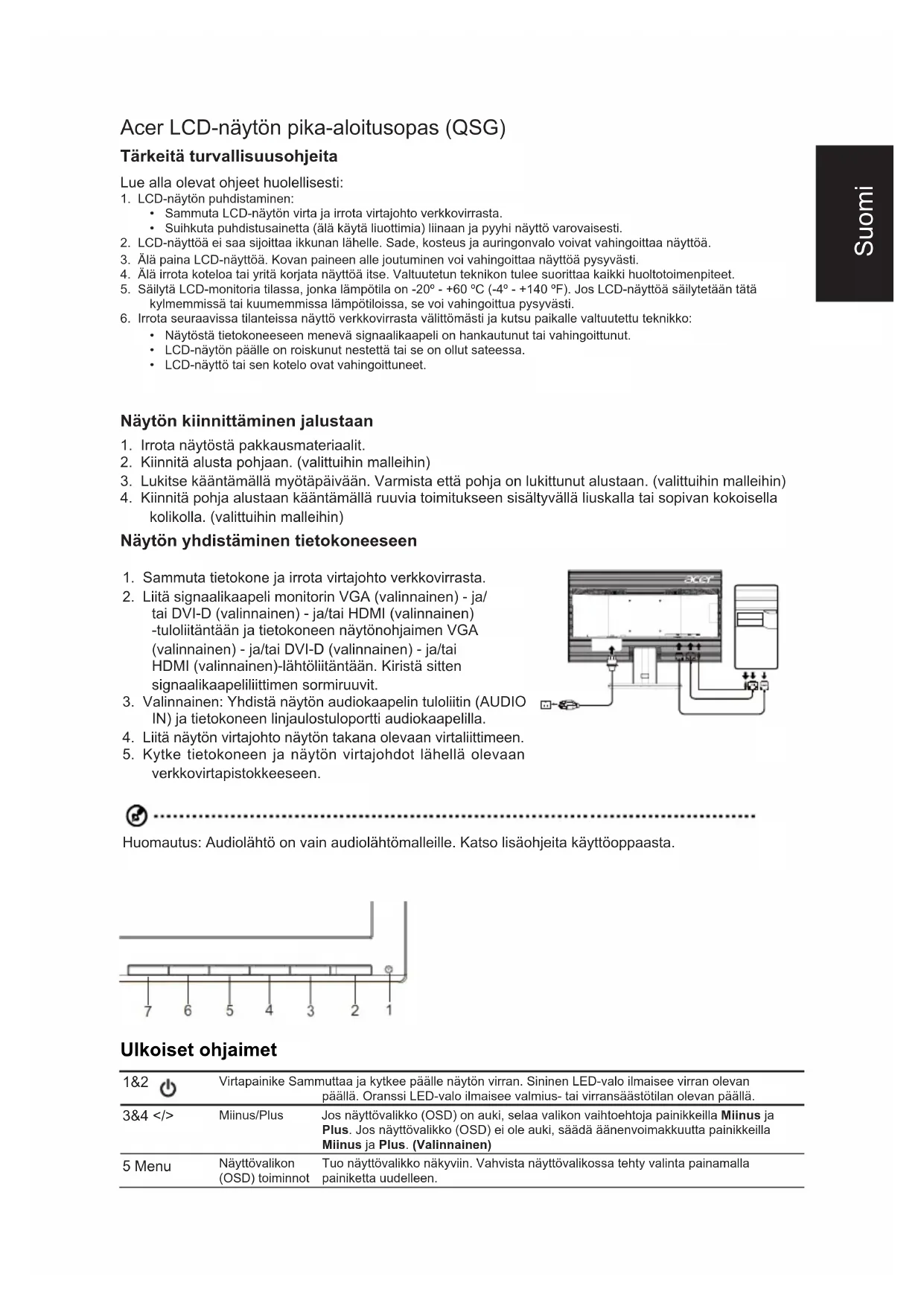

Acer LCD-näytön pika-aloitusopas (QSG)

Tärkeitä turvallisuusohjeita

Lue alla olevat ohjeet huolellisesti:

1. LCD-näytön puhdistaminen:

- Sammuta LCD-näytön virta ja irrota virtajohto verkkovirrasta. - Suihkuta puhdistusainetta (älä käytä liuottimia) liinaan ja pyyhi näyttö varovaisesti.

1. LCD-näyttöä ei saa sijoittaa ikkunan lähelle. Sade, kosteus ja auringonvalo voivat vahingoittaa näyttöä.

2. Älä paina LCD-näyttöä. Kovan paineen alle joutuminen voi vahingoittaa näyttöä pysyvästi.

3. Älä irrota koteloa tai yritä korjata näyttöä itse. Valtuutetun teknikon tulee suorittaa kaikki huoltotoimenpiteet.

4. Säilytä LCD-monitoria tilassa, jonka lämpötila on -20° - +60 °C (-4° - +140 °F). Jos LCD-näyttöä säilytetään tätä kylmemmissä tai kuumemmissa lämpötiloissa, se voi vahingoittua pysyvästi.

5. Irrota seuraavissa tilanteissa näyttö verkkovirrasta välittömästi ja kutsu paikalle valtuutettu teknikko:

6. Näytöstä tietokoneeseen menevä signaalikaapeli on hankautunut tai vahingoittunut.

7. LCD-näytön päälle on roiskunut nestettä tai se on ollut sateessa.
8. LCD-näyttö tai sen kotelo ovat vahingoittuneet.

Näytön kiinnittäminen jalustaan

1. Irrota näytöstä pakkausmateriaalit.
2. Kiinnitä alusta pohjaan. (valittuihin malleihin)
3. Lukitse kääntämällä myötäpäivään. Varmista että pohja on lukittunut alustaan. (valittuihin malleihin)
4. Kiinnitä pohja alustaan kääntämällä ruuvia toimitukseen sisältyvällä liuskalla tai sopivan kokoisella kolikolla. (valittuihin malleihin)

Näytön yhdistäminen tietokoneeseen

1. Sammuta tietokone ja irrota virtajohto verkkovirrasta.
2. Liitä signaalikaapeli monitorin VGA (valinnainen) - ja/tai DVI-D (valinnainen) - ja/tai HDMI (valinnainen) -tuloliitäntään ja tietokoneen näytönohjaimen VGA (valinnainen) - ja/tai DVI-D (valinnainen) - ja/tai HDMI (valinnainen)-lähtöliitäntään. Kiristä sitten signaalikaapeliliittimen sormiruuvit.
3. Valinnainen: Yhdistä näytön audiokaapelin tuloliitin (AUDIO IN) ja tietokoneen linjaulostuloportti audiokaapelilla.
4. Liitä näytön virtajohto näytön takana olevaan virtaliittimeen.
5. Kytke tietokoneen ja näytön virtajohdot lähellä olevaan verkkovirtapistokkeeseen.

ACER

Huomautus: Audiolähtö on vain audiolähtömalleille. Katso lisäohjeita käyttöoppaasta.

7 6 5 4 3 2 1

Ulkoiset ohjaimet

1&2	Virtapainike Sammuttaa ja kytkee päälle näytön virran. Sininen LED-valo ilmaisee virran olevan päällä. Oranssi LED-valo ilmaisee valmius- tai virransäästötilan olevan päällä.
3&4	Miinus/Plus	Jos näyttövalikko (OSD) on auki, selaa valikon vaihtoehtoja painikkeilla Miinus ja Plus. Jos näyttövalikko (OSD) ei ole auki, säädä äänenvoimakkuutta painikkeilla Miinus ja Plus. (Valinnainen)
5 Menu	Näyttövalikon (OSD) toiminnot	Tuo näyttövalikko näkyviin. Vahvista näyttövalikossa tehty valinta painamalla painiketta uudelleen.
6 Auto	Auto	Jos näyttövalikko (OSD) on auki, poistu valikosta painikkeella Auto. Jos näyttövalikko (OSD) ei ole auki, painikkeen Auto painalluksella näyttö määrittää automaattisesti parhaat mahdolliset asetukset asemoinnille, tarkennukselle ja kellolle.
7 e	Empowering-avain	a. Kun näyttövalikko (OSD) on aktiivinen, poistu valikosta tällä painikkeella (poistu näyttövalikosta).b. Kun näyttövalikko ei ole aktiivinen, avaa tällä painikkeella eView Management (Scenario Mode).

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radiolikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TVvastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Käyttö Kanadassa

CAN ICES-3(B)/NMB-3(B)

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistaa, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneeli	Ohjausjärjestelmä TF	väri-LCD
	Koko 21.5"W (55cm)
	Pikseliväli 0.248mm(V) x 0.248mm(H)
	Kirkkaus 200cd/m	^2 (Tyypillinen)
	Kontrasti 100,000,000:1Max. (ACM)
	Katselukulma 90° (H)	65° (V) (CR=10)
	Vasteaika	5ms (on/off)
	Paneelin tyyppi	TN
	H-taajuus 30~80KHz
	V-taajuus 55~75Hz
Näytön värit 16.7M väriä
Pistekellotus 180MHz
Enimmäisresoluutio 1920x1080@60Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusluokka B
*Vuosittainen energiankulutus 38 (kWh) (HDMI-tulomallissa)
Virrankulutus @200cd/m2	Päälle-tila 18.1W(typ.)
	Lepotila 0.45W(typ.)
	Pois	0.35W(typ.)
Tuloliittimet		D-SubDVI-D 24-nastainen (vain malleissa, joissa on kaksoistulo)HDMI (vain malleissa, joissa on HDMI)
Videosignaalin tulo		Analoginen:0,7 Vp-p (standardi), 75 OHM, positiivinen Digitaalinen signaali (vain malleissa, joissa on kaksoistulo)HDMI signaali (vain malleissa, joissa on HDMI)
Kaiutin		1W x 2(vain malleissa, joissa on Audio-Input)
Audio		Audiotulo (vain äänitulomalli)
		Audiolähtö (vain äänilähtömalli)
Näytön koko enintään		Vaakasuora:476.6mmPystysuora:268.1 mm
Virtalähde		100-240V ~, 50/60Hz
Ympäristöhuomautukset:		Käyttölämpötila: 0°C - 40°CVarastointilämpötila: -20 °C - 60 °CKäyttötilan ilmankosteus: 20% - 80%
Mitat		508 (L) x 390.5(K) x 206.8(S)mm
Paino (N. W.)		3.66kg yksikkö (netto)
Mekanismin tiedot		Kallistus: -5° - +25°Kierto: EIKorkeuden säätö: EIPivot-toiminto: EIlrotettava jalusta: Kyllä
Ulkoinen Hallintapainikkeet:	Painike/Painike	Virtapainike Automaattinen/Poistuvase (<) / oikea (>) Empowering-näppäinValikko/Anna
	Toiminto	Acer Color Management Sininen valo Kieli Kirkkaus OSD Timeout Kontrasti laajakuvatoiminto Color Temp DDC / CI 6 akseli Hue ACM 6 akseli kylläisyys panos Auto Config Auto Source H. Position Pikakäynnistystila Pystysijainti asettaa uudelleen fokus Tiedot Kello
*Tekniset tiedot voivat muuttua ilman ilmoitusta.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla *Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
