V226HQLB - Монитор ACER - Бесплатное руководство пользователя

Тип продукта	ЖК-монитор цветной TFT
Размер экрана	21,5 дюйма (55 см)
Максимальное разрешение	1920 x 1080 при 60 Гц
Яркость	200 кд/м² (тип.)
Контрастность	100 000 000:1 макс. (ACM)
Угол обзора	90° по горизонтали, 65° по вертикали (CR=10)
Время отклика	5 мс (от включения до выключения)
Отображаемые цвета	16,7 млн
Частота строк	30 ~ 80 кГц
Частота кадров	55 ~ 75 Гц
Размеры (Ш x В x Г)	508 x 390,5 x 206,8 мм
Вес нетто	3,66 кг
Электропитание	100 - 240 В~, 50/60 Гц
Потребление (включенный режим)	18,1 Вт (тип.)
Потребление (режим ожидания)	0,45 Вт (тип.)
Потребление (выключено)	0,35 Вт (тип.)
Входные разъемы	D-Sub, DVI-D (модель с двойным входом), HDMI (модель с входом HDMI)
Встроенные динамики	1 Вт x 2 (только модель с аудиовходом)
Наклон	от -5° до +25°
Съемная подставка	Да
Класс энергоэффективности	B
Годовое потребление энергии	38 кВтч (модель HDMI)
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 20% до 80%

Часто задаваемые вопросы - V226HQLB ACER

Как очистить экран монитора Acer V226HQLB?

Выключите монитор и отключите кабель питания. Распылите чистящее средство без растворителя на мягкую ткань и аккуратно протрите экран. Никогда не используйте абразивные средства или жидкости непосредственно на экране.

Какое максимальное разрешение поддерживается?

Максимальное разрешение составляет 1920 x 1080 при 60 Гц.

Как подключить монитор к компьютеру?

Выключите компьютер, подключите сигнальный кабель (VGA, DVI-D или HDMI в зависимости от модели) между монитором и видеокартой. Затяните винты, затем подключите кабель питания. После этого включите компьютер и монитор.

Есть ли у монитора встроенные динамики?

Да, некоторые модели включают динамики мощностью 1 Вт x 2. Проверьте наличие аудиоразъема (AUDIO IN) на вашем мониторе.

Что делать, если экран ничего не показывает?

Проверьте, что кабель питания подключен и монитор включен (синий индикатор). Убедитесь, что сигнальный кабель правильно подключен к компьютеру. Попробуйте нажать кнопку Auto для оптимизации изображения.

Каковы углы обзора этого монитора?

Углы обзора составляют 90° по горизонтали и 65° по вертикали (для контрастности 10:1).

Можно ли наклонять монитор?

Да, наклон регулируется от -5° до +25°. Подставка также съемная.

Каково потребление электроэнергии в режиме ожидания?

В режиме ожидания потребление обычно составляет 0,45 Вт. В выключенном режиме - 0,35 Вт.

Как получить доступ к меню OSD?

Нажмите кнопку Menu для отображения меню OSD. Используйте кнопки «Меньше/Больше» для навигации и снова нажмите Menu для подтверждения выбора.

Соответствует ли монитор стандарту RoHS?

Да, этот монитор соответствует директиве RoHS 2011/65/EU и имеет маркировку CE.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ V226HQLB ACER

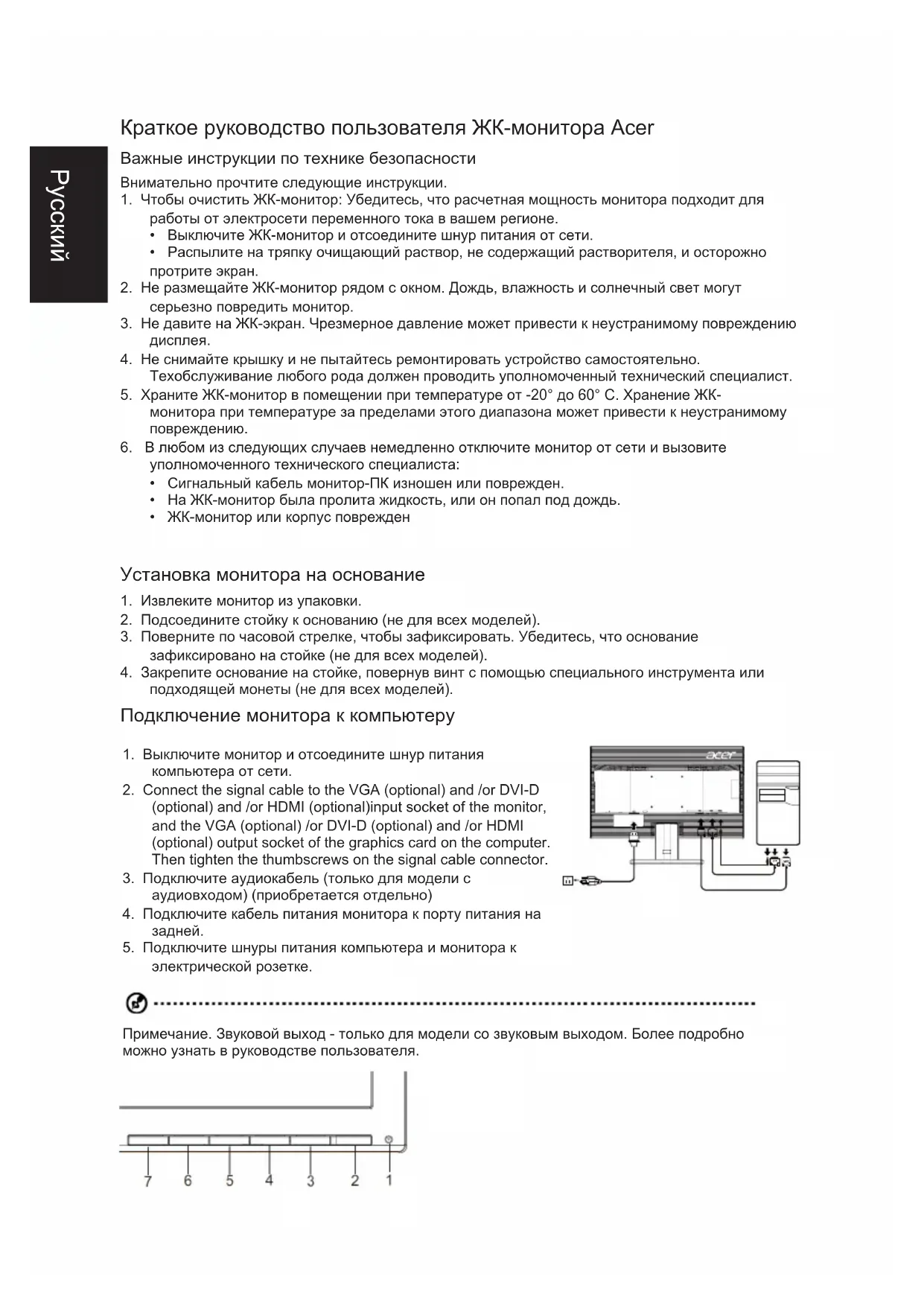

Краткое руководство пользователя ЖК-монитора Acer

Важные инструкции по технике безопасности

Внимательно прочтите следующие инструкции.

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети переменного тока в вашем регионе.

2. Выключите ЖК-монитор и отсоедините шнур питания от сети.

3. Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

4. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.

5. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.
6. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен проводить уполномоченный технический специалист.
7. Храните ЖК-монитор в помещении при температуре от -20° до 60° С. Хранение ЖК-монитора при температуре за пределами этого диапазона может привести к неустранимому повреждению.

8. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

9. Сигнальный кабель монитор-ПК изношен или поврежден.

10. На ЖК-монитор была пролита жидкость, или он попал под дождь.
    • ЖК-монитор или корпус поврежден

Установка монитора на основание

1. Извлеките монитор из упаковки.
2. Подсоедините стойку к основанию (не для всех моделей).
3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).
4. Закрепите основание на стойке, повернув винт с помощью специального инструмента или подходящей монеты (не для всех моделей).

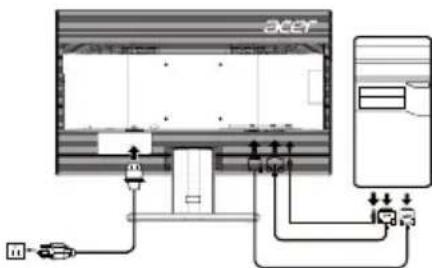

Подключение монитора к компьютеру

1. Выключите монитор и отсоедините шнур питания компьютера от сети.
2. Connect the signal cable to the VGA (optional) and /or DVI-D (optional) and /or HDMI (optional) input socket of the monitor, and the VGA (optional) /or DVI-D (optional) and /or HDMI (optional) output socket of the graphics card on the computer. Then tighten the thumbscrews on the signal cable connector.
3. Подключите аудиокабель (только для модели с аудиовходом) (приобретается отдельно)
4. Подключите кабель питания монитора к порту питания на задней.
5. Подключите шнуры питания компьютера и монитора к электрической розетке.

Примечание. Звуковой выход - только для модели со звуковым выходом. Более подробно можно узнать в руководстве пользователя.

7 6 5 4 3 2 1

Внешние элементы управления

1&2 Кнопка/	индикатор питания	Включение/выключение монитора Синий цвет означает, что питание .включено. Желтый цвет обозначает режим ожидания/энергосбережения.
3&4	Минус/Плюс	В открытом экранном меню кнопки "Минус" и "Плюс" служат для выбора нужных параметров. Если экранное меню закрыто, кнопками "Минус" и "Плюс" регулируется громкость звука. (Дополнительно)
5 Menu Функции OSD Нажмите для просмотра OSD. Нажмите еще раз, чтобы выбрать параметр в OSD.
6 Auto Auto		При отображении экранного меню нажмите кнопку «Auto» для выхода из экранного меню.При неактивном экранного меню нажмите кнопку «Auto», и монитор автоматически выберет оптимальные настройки положения изображения, фокусировки и частоты для дисплея.
7	Exit:	a При отображении экранного меню эта кнопка действует как кнопка выхода (из экранного меню).b При неактивном экранном меню с помощью этой кнопки выбирается сюжетный режим.

Примечание: Монитор Acer предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей.

Правила и примечания по технике безопасности

Примечание FCC

Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса В, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако, нет никакой гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий:

• Переориентировать или переместить приемную антенну
• Увеличить расстояние между устройством и приемником
- Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник
- Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию.

Декларация соответствия СЕ

Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего продукта

Примечание:

Чтобы не повредить монитор, не поднимайте его за основание.

Примечание: Экранированные кабели

Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости.

Примечание: Периферийные устройства

К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса В. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов.

Предупреждение

Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Чтобы не повредить монитор, не поднимайте его за основание.

Условия эксплуатации

Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации

Примечание: Для пользователей в Канаде

CANICES-3(B)/NMB-3(B)

Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза

Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство

Спецификации

ЖК-панель	Управляющее устройство	Цветной TFT ЖК-дисплей
	Размер 21.5"W (55cm)
	Шаг пикселя 0.248mm(H) x 0.248mm(V)
	Яркость 200cd/m	^2 (Typical)
	Контрастность 100,000,000:1Max. (ACM)
	Угол обзора 90° (H) 65° (V) (CR=10)
	Время отклика 5ms (on/off)
	Тип панели TN
	Частота по горизонтали 30~80KHz
	Частота по вертикали 55~75Hz
Цвета отображения 16.7M Colors
Синхросигнал для воспроизведения изображений на растровом дисплее		180MHz
Максимальное разрешение 1920x1080@60Hz
Plug & Play VESA DDCCI/DDC2B
Класс энергопотребления В
*Годовое энергопотребление 38 (кВ/ч) (для модели с HDMI-входом)
Power consumption @200cd/ m^2	Во включенном состоянии	18.1W(typ.)
	Спящий режим 0.45W(typ.)
	В выключенном состоянии	0.35W(typ.)
Входной разъем		D-SubDVI-D 24pin 24-контактный (только модель с двумя входами)HDMI (только модель с HDMI-входом)
Входной видеосигнал		Analog:0.7Vp-p(standard), 75 OHM, PositiveDigital signal (только модель с двумя входами)Сигнал HDMI (только модель с HDMI-входом)
Динамики		1W x 2 (только модель с аудиовходом)
Звук		Звуковой вход (только для модели со звуковым входом)
		Звуковой выход (только для модели со звуковым выходом)
Максимальный размер экрана		По горизонтали:476.6mmПо вертикали:268.1mm
Источник питания		100-240V~, 50/60Hz
Внешние условия		Рабочая температура: От 0°C до 40°CТемпература хранения: От -20° до 60°CРабочая влажность: От 20% до 80%
Габариты		508 (Ш) x 390.5(В) x 206.8(Г)mm
Вес (нетто)		3.66 кг (нетто)
Спецификации механизмов		Угол наклона: От -5° до +25°Угол поворота: HetРегулировка по высоте: HetРазворот:HetСъемная подставка: Так
Внешние элементы управления	Переключатели/кнопки	Кнопка питания Auto/ ВыходLeft(<)/Right(>) Клавиша E (Empowering)Меню/Ввод
	Функции	Управление Acer Color языкСиний свет Тайм-аут OSDяркость Широкоэкранный режимконтраст DDC / CIColor Temp ACM6 Ось Нue вход6 Ось Насыщенность Авто ИсточникAuto Config Режим быстрого СтартН. Position СбросV. Position ИнформацияфокусЧасы
*Все спецификации могут быть изменены без предварительного уведомления.

Руководства и другие документы для вашего продукта Асег можно найти на официальном веб-сайте технической поддержки
Acer.*Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.
