Toote tüüp	Värviline TFT LCD monitor
Ekraani suurus	21,5 tolli (55 cm)
Maksimaalne eraldusvõime	1920 x 1080 60 Hz juures
Heledus	200 cd/m² (tüüp.)
Kontrastsus	100 000 000:1 max. (ACM)
Vaatenurk	90° horisontaalselt, 65° vertikaalselt (CR=10)
Reageerimisaeg	5 ms (sisselülitamisest väljalülitamiseni)
Kuvatavad värvid	16,7 miljonit
Horisontaalne sagedus	30 ~ 80 kHz
Vertikaalne sagedus	55 ~ 75 Hz
Mõõtmed (L x K x S)	508 x 390,5 x 206,8 mm
Netokaal	3,66 kg
Toide	100 - 240 V~, 50/60 Hz
Tarbimine (aktiveeritud režiim)	18,1 W (tüüp.)
Tarbimine (ooterežiim)	0,45 W (tüüp.)
Tarbimine (väljalülitatud)	0,35 W (tüüp.)
Sisendpistikud	D-Sub, DVI-D (kahe sisendiga mudel), HDMI (HDMI sisendiga mudel)
Sisseehitatud kõlarid	1 W x 2 (ainult Audio sisendiga mudel)
Kallutamine	-5° kuni +25°
Eemaldatav jalg	Jah
Energiatõhususe klass	B
Aastane energiatarbimine	38 kWh (HDMI mudel)
Töötemperatuur	0 °C kuni 40 °C
Tööniiskus	20 % kuni 80 %

Korduma kippuvad küsimused - V226HQLB ACER

Kuidas puhastada Acer V226HQLB monitori ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Pihustage lahustivaba puhastuslahust pehmele lapile ja pühkige õrnalt ekraani. Ärge kunagi kasutage abrasiivseid tooteid ega vedelikke otse ekraanil.

Milline on maksimaalne toetatud eraldusvõime?

Maksimaalne eraldusvõime on 1920 x 1080 60 Hz juures.

Kuidas ühendada monitor arvutiga?

Lülitage arvuti välja, ühendage signaalikaabel (VGA, DVI-D või HDMI sõltuvalt mudelist) monitori ja graafikakaardi vahele. Pingutage kruvid, seejärel ühendage toitejuhe. Seejärel lülitage arvuti ja monitor sisse.

Kas monitoril on sisseehitatud kõlarid?

Jah, mõned mudelid sisaldavad 1 W x 2 kõlareid. Kontrollige helisisendi (AUDIO IN) olemasolu oma monitoril.

Mida teha, kui ekraan ei kuva pilti?

Kontrollige, kas toitekaabel on ühendatud ja monitor on sisse lülitatud (sinine tuli). Veenduge, et signaalikaabel on arvutiga korralikult ühendatud. Proovige vajutada nuppu Auto, et optimeerida kuva.

Millised on selle monitori vaatenurgad?

Vaatenurgad on 90° horisontaalselt ja 65° vertikaalselt (kontrastsuse suhte 10:1 korral).

Kas ma saan monitori kallutada?

Jah, kallutamine on reguleeritav vahemikus -5° kuni +25°. Jalg on samuti eemaldatav.

Milline on voolutarve ooterežiimis?

Ooterežiimis on tarbimine tüüpiliselt 0,45 W. Väljalülitatud režiimis on see 0,35 W.

Kuidas pääseda OSD menüüsse?

Vajutage Menu nuppu, et kuvada OSD menüü. Kasutage nuppe Vähem/Rohkem navigeerimiseks ja vajutage uuesti Menu valiku kinnitamiseks.

Kas monitor vastab RoHS normile?

Jah, see monitor vastab RoHS direktiivile 2011/65/EL ja kannab CE märgist.

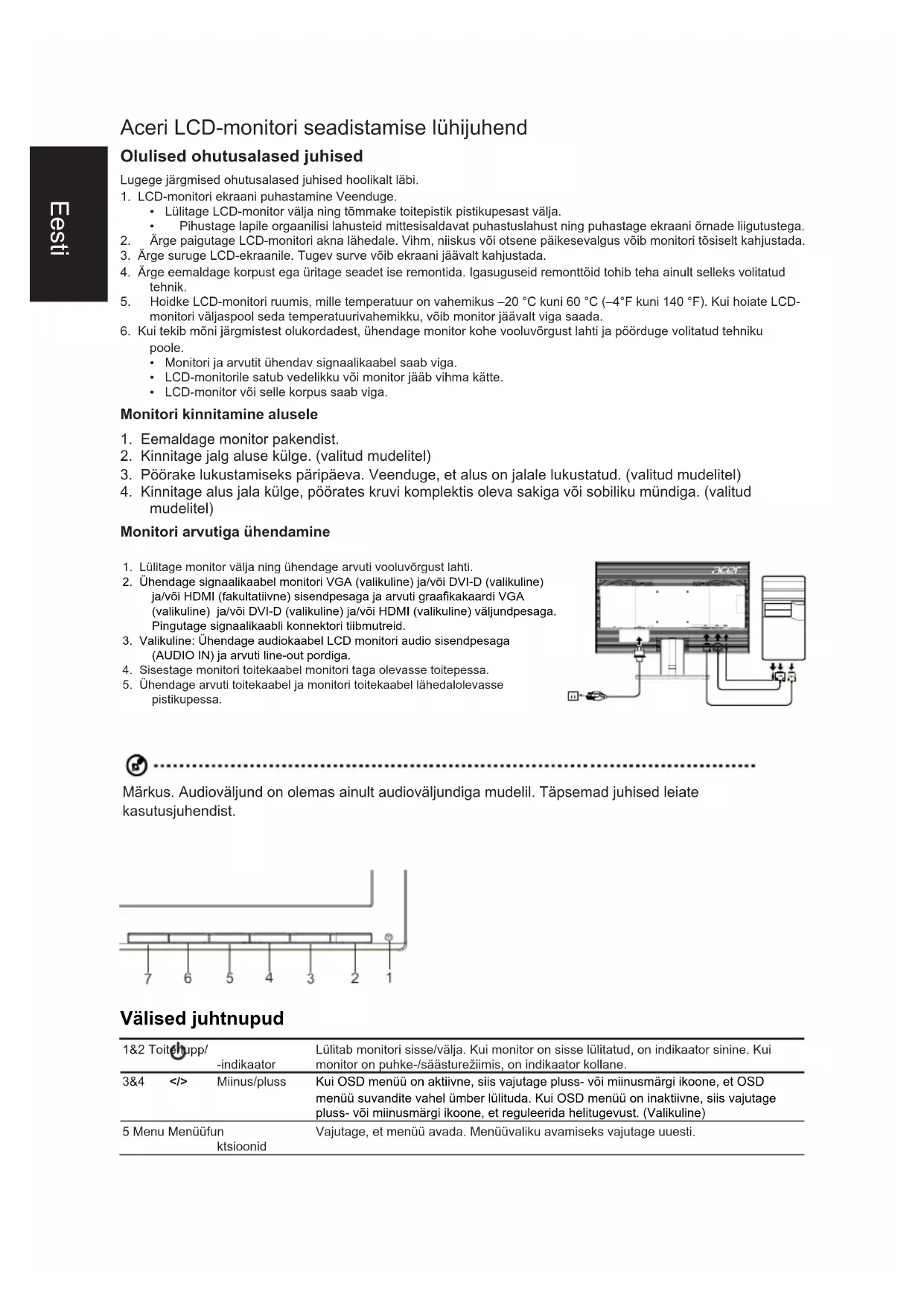

KASUTUSJUHEND V226HQLB ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine Veenduge.

- Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.

• Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.

2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäävalt kahjustada.

3. Ärge eemaldage korpust ega üritage seadet ise remontida. lgasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.

4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4°F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäävalt viga saada.

5. Kui tekib möni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

- Monitori ja arvutit ühendav signaalikaabel saab viga.

- LCD-monitorile satub vedelikku või monitor jääb vihma kätte.

• LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks pääripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga. (valitud mudelitel)

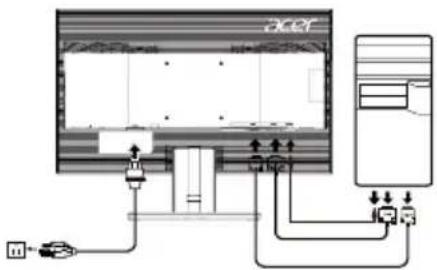

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. Ühendage signaalikaabel monitori VGA (valikuline) ja/või DVI-D (valikuline) ja/või HDMI (fakultatiivne) sisendpesaga ja arvuti graafikakaardi VGA (valikuline) ja/või DVI-D (valikuline) ja/või HDMI (valikuline) väljundpesaga. Pingutage signaalikaabli konnektori tiibmutreid.
3. Valikuline: Ühendage audiokaabel LCD monitori audio sisendpesaga (AUDIO IN) ja arvuti line-out pordiga.
4. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
5. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.

Märkus. Audioväljund on olemas ainult audioväljundiga mudelil. Täpsemad juhised leiate kasutusjuhendist.

7 6 5 4 3 2 1

Välised juhtnupud

1&2 Toitehupp/-indikaator			Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
3&4	< / >	Miinus/pluss	Kui OSD menüü on aktiivne, siis vajutage pluss- või miinusmärgi ikoone, et OSD menüü suvandite vahel ümber lülituda. Kui OSD menüü on inaktiivne, siis vajutage pluss- või miinusmärgi ikoone, et reguleerida helitugevust. (Valikuline)
5 Menu Menüüfunktsioonid			Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uuesti.

6 Auto Auto Kui OSD menüü on aktiivne, siis vajutage OSD menüüst väljumiseks nuppu Auto.Kui OSD menüü on inaktiivne, siis vajutage nuppu Auto, et monitor optimeeriksautomaatselt kuva asendit, fookust ja taktsagedust.
7 Nupp e Empowering	a. Kui OSD menüü on aktiivne, siis toimib see nupp Exit-klahvina (OSD menüüstväljumine).b. Kui OSD menüü on inaktiivne, siis vajutage seda nuppu režiimi Stsenaariumvalimiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning vöib kiirata raadiosageduslikku kiirgust, mis vöib pöhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.Siiski ei saa ka köigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade pöhjustab raadio- vöi televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks vöib seadme välja ja uuesti sisse lülitada, soovitame vötta häirete körvaldamiseks ühe vöi mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
• Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EÜ, madalpingedirektiivi 2014/35/EÜ, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

CAN ICES-3(B)/NMB-3(B)

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-paneel	Tööpõhimõte Värviline TFT LCD
	Suurus 21.5 tolli (55 cm)
	Piksli mõõtmed 0.248 mm (H) × 0.248 mm (V)
	Heledus 200cd/m	^2 (tüüpiline)
	Kontrastsus Max 100,000,000:1 (ACM)
	TNatenurk 90° (H) 65° (V) (CR = 10)
	Reageerimisaeg 5ms (on/off)
	Paneeli tüüp TN
	H-sagedus 30~80KHz
	V-sagedus 55~75Hz
Värvitäpsus 16.7M värvitooni
Pikslisagedus 180MHz
Maksimaalne lahutusvõime		1920x1080@60Hz
Isehäälestumine VESA DDCCI/DDC2B
Energiatõhususe klass B
*Aastane energiatarve 38 (kWh) (HDMI-sisendiga mudelil)
Toitevõimsus @200cd/ m^2	Sisselülitatuna	18.1W (tüüpiline)
	Puhkerežiimis	0.45W (tüüpiline)
	Väljalülitatuna	0.35W (tüüpiline)
Sisendpistik		D-Sub24-kontaktiline DVI-D (kahe ühendusega) (ainult duaalsisendiga mudelitel) HDMI (ainult HDMI-sisendiga mudelitel)
Video sisendsignaal		Analoogne: 0,7Vp-p(standard), 75 oomi, positivne Digitaalsignaal (ainult duaalsisendiga mudelitel) HDMI-signaal (ainult HDMI-sisendiga mudelitel)
Kõlarid		1W × 2 (ainult helisisendiga mudelitel) (valikuline)
Audio		Audiosisend (ainult audiosisendiga mudel)
		Audioväljund (ainult audioväljundiga mudel)
Ekraani maksimaalsed mõõtmed		Horisontaalne: 476.6mmVertikaalne: 268.1 mm
Toiteallikas		100–240 V~, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0°C kuni 40°C Säilitamistemperatuur: -20 °C kuni 60 °C Öhuniiskus töökeskkonnas: 20% kuni 80%
Mõõtmed		508 (L) × 390.5 kuni (K) × 206.8 (S) mm
Mass (netomass)		3.66kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +25° Pöördenurk: ei Kõrguse reguleerimisvahemik: ei Pöördetelg: ei Eemaldatav alus: jah
Füüsilised nupud	Lülitid/nupud	Toitenupp Auto/Välju Vasak(<)/Parem(>) Nupp Empowering Menüü/Sisene
	Funktsioonid	Acer Color Management keel Blue Light OSD aegumine heledus Wide režiim kontrast DDC / CI värv Temp ACM 6 telje Hue sisend 6 telje Küllastus Auto Source Auto Config Quick Start režiim H. seisukoht lähtestama V. seisukoht informatsioon fookus kell
*Kõiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
*Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
