Termék típusa	Színes TFT LCD monitor
Képernyő mérete	21,5 hüvelyk (55 cm)
Maximális felbontás	1920 x 1080 60 Hz-en
Fényerő	200 cd/m² (típus)
Kontraszt	100 000 000:1 max. (ACM)
Látószög	90° vízszintes, 65° függőleges (CR=10)
Válaszidő	5 ms (be-kikapcsolás)
Megjelenített színek	16,7 millió
Vízszintes frekvencia	30 ~ 80 kHz
Függőleges frekvencia	55 ~ 75 Hz
Méretek (Sz x Ma x Mé)	508 x 390,5 x 206,8 mm
Nettó tömeg	3,66 kg
Tápfeszültség	100 - 240 V~, 50/60 Hz
Fogyasztás (bekapcsolt)	18,1 W (típus)
Fogyasztás (készenlét)	0,45 W (típus)
Fogyasztás (kikapcsolt)	0,35 W (típus)
Bemeneti csatlakozók	D-Sub, DVI-D (kétbemeneti modell), HDMI (HDMI bemeneti modell)
Beépített hangszórók	1 W x 2 (csak Audio Input modell)
Döntés	-5° - +25°
Kivehető talp	Igen
Energiahatékonysági osztály	B
Éves energiafogyasztás	38 kWh (HDMI modell)
Üzemi hőmérséklet	0 °C - 40 °C
Üzemi páratartalom	20 % - 80 %

Gyakran ismételt kérdések - V226HQLB ACER

Hogyan tisztítsam meg az Acer V226HQLB monitor képernyőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítószert egy puha ruhára, és óvatosan törölje le a képernyőt. Soha ne használjon dörzsölő anyagokat vagy folyadékokat közvetlenül a képernyőre.

Mi a maximális támogatott felbontás?

A maximális felbontás 1920 x 1080 60 Hz-en.

Hogyan csatlakoztassam a monitort a számítógéphez?

Kapcsolja ki a számítógépet, csatlakoztassa a jelkábelt (VGA, DVI-D vagy HDMI a modelltől függően) a monitor és a grafikus kártya között. Húzza meg a csavarokat, majd csatlakoztassa a tápkábelt. Ezután kapcsolja be a számítógépet és a monitort.

A monitor rendelkezik beépített hangszórókkal?

Igen, egyes modellek 1 W x 2 hangszórókat tartalmaznak. Ellenőrizze a monitoron az audio bemenet (AUDIO IN) jelenlétét.

Mit tegyek, ha a képernyő nem mutat képet?

Ellenőrizze, hogy a tápkábel be van-e dugva, és a monitor be van-e kapcsolva (kék jelzőfény). Győződjön meg arról, hogy a jelkábel megfelelően csatlakozik a számítógéphez. Próbálja megnyomni az Auto gombot a kijelző optimalizálásához.

Mik ennek a monitornak a látószögei?

A látószögek 90° vízszintes és 65° függőleges (10:1 kontrasztarány mellett).

Megdönthetem a monitort?

Igen, a döntés állítható -5° - +25° között. A talp szintén kivehető.

Mekkora a fogyasztás készenléti üzemmódban?

Készenléti üzemmódban a fogyasztás jellemzően 0,45 W. Kikapcsolt üzemmódban 0,35 W.

Hogyan férhetek hozzá az OSD menühöz?

Nyomja meg a Menu gombot az OSD menü megjelenítéséhez. Használja a Kevesebb/Több gombokat a navigációhoz, és nyomja meg újra a Menu gombot a kiválasztás megerősítéséhez.

A monitor megfelel a RoHS szabványnak?

Igen, ez a monitor megfelel a RoHS 2011/65/EU irányelvnek és CE jelöléssel rendelkezik.

HASZNÁLATI ÚTMUTATÓ V226HQLB ACER

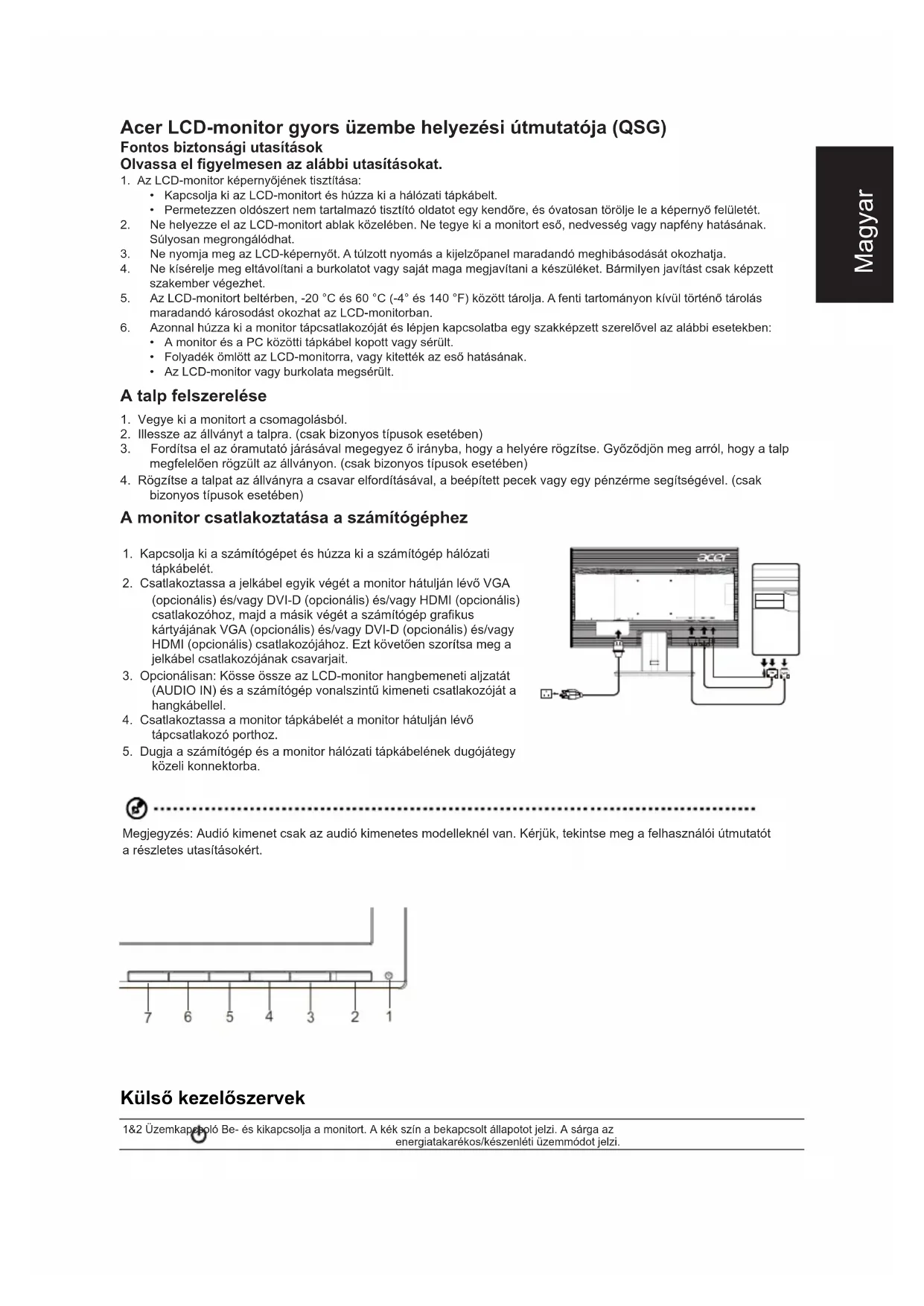

Acer LCD-monitor gyors üzembe helyezési útmutatója (QSG)

Fontos biztonsági utasítások

Olvassa el figyelmesen az alábbi utasításokat.

1. Az LCD-monitor képernyőjének tisztítása:

- Kapcsolja ki az LCD-monitort és húzza ki a hálózati tápkábelt. - Permetezzen oldószert nem tartalmazó tisztító oldatot egy kendőre, és óvatosan törölje le a képernyő felületét.

1. Ne helyezze el az LCD-monitort ablak közelében. Ne tegye ki a monitort eső, nedvesség vagy napfény hatásának. Súlyosan megrongálódhat.

2. Ne nyomja meg az LCD-képernyőt. A túlzott nyomás a kijelzőpanel maradandó meghibásodását okozhatja.

3. Ne kisérelje meg eltávolítani a burkolatot vagy saját maga megjavítani a készüléket. Bármilyen javítást csak képzett szakember végezhet.

4. Az LCD-monitort beltérben, -20 °C és 60 °C (-4° és 140 °F) között tárolja. A fenti tartományon kívül történő tárolás maradandó károsodást okozhat az LCD-monitorban.

5. Azonnal húzza ki a monitor tápcsatlakozóját és lépjen kapcsolatba egy szakképzett szerelővel az alábbi esetekben:

6. A monitor és a PC közötti tápkábel kopott vagy sérült.

7. Folyadék ömlött az LCD-monitorra, vagy kitették az eső hatásának.
8. Az LCD-monitor vagy burkolata megsérült.

A talp felszerelése

1. Vegye ki a monitort a csomagolásból.
2. Illessze az állványt a talpra. (csak bizonyos típusok esetében)
3. Fordítsa el az óramutató járásával megegyező irányba, hogy a helyére rögzítse. Győződjön meg arról, hogy a talp megfelelően rögzült az állványon. (csak bizonyos típusok esetében)
4. Rögzítse a talpat az állványra a csavar elfordításával, a beépített pecek vagy egy pénzérme segítségével. (csak bizonyos típusok esetében)

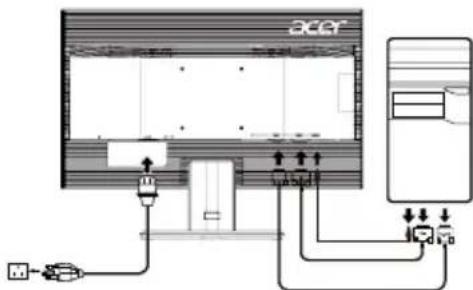

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki a számítógépet és húzza ki a számítógép hálózati tápkábelét.
2. Csatlakoztassa a jelkábel egyik végét a monitor hátulján lévő VGA (opcionális) és/vagy DVI-D (opcionális) és/vagy HDMI (opcionális) csatlakozóhoz, majd a másik végét a számítógép grafikus kártyájának VGA (opcionális) és/vagy DVI-D (opcionális) és/vagy HDMI (opcionális) csatlakozójához. Ezt követően szorítsa meg a jelkábel csatlakozójának csavarjait.
3. Opcionálisan: Kösse össze az LCD-monitor hangbemeneti aljzatát (AUDIO IN) és a számítógép vonalszintű kimeneti csatlakozóját a hangkábellel.
4. Csatlakoztassa a monitor tápkábelét a monitor hátulján lévő tápcsatlakozó porthoz.
5. Dugja a számítógép és a monitor hálózati tápkábelének dugójátegy közeli konnektorba.

Megjegyzés: Audió kimenet csak az audió kimenetes modelleknél van. Kérjük, tekintse meg a felhasználói útmutatót a részletes utasításokért.

7 6 5 4 3 2 1

Külső kezelőszervek

1&2 Üzemkapcsoló Be- és kikapcsolja a monitort. A kék szín a bekapcsolt állapotot jelzi. A sárga az energiatakarékos/készenléti üzemmódot jelzi.

3&4 </> Minusz / Plusz Ha az OSD aktív, nyomja meg az Auto. gombot, hogy kilépjen az OSD képernyőből. Amint bezárta az OSD-t, nyomja meg az Auto gombot, amire a monitor automatikusan optimalizálja a kép helyzetét, fókuszát és időzítését.
5 Menü OSD funkciók Nyomja meg, hogy megnyissa az OSD-t. Nyomja meg újra, hogy belépjen az OSD menütételei közé.
6 Auto Auto Ha az OSD aktív, nyomja meg azAutogombot, hogy kilépjen az OSD képernyőből. Amint bezárta az OSD-t, nyomja meg azAutogombot, amire a monitor automatikusan optimalizálja a kép helyzetét, fókuszát és időzítését.
7e	Empowering billentyú a. Ha az OSD menü aktív, a gomb kilépésre szolgál (kilépés az OSD menüből). b. Ha az OSD menü ki van kapcsolva, nyomja meg ezt a gombot a jelenet mód kiválasztásához.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz

a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a távolságot a készülék és a vevő között.
• Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik.
• Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát. A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

CAN ICES-3(B)/NMB-3(B)

Elhasznált berendezések ártalmatlanítása felhasználók által az Európai Unióban lévő magánháztartásokban.

Az ilyen jelzéssel ellátott terméket, illetve csomagolását nem szabad háztartási szemétként kezelni. Ehelyett Önre hárul a felelősség, hogy a hulladék berendezést a hulladék elektromos és elektronikus berendezések ártalmatlanítására kijelőlt begyűjtési ponton adja le. A hulladékká vált elektronikus berendezés elkülönített begyűjtésével és újrahasznosításával segít megőrizni a természeti erőforrásokat és biztosítja, hogy az egészséget és a környezetet védő módon hasznosítják újra. További tájékoztatásért a begyűjtőket és a termék újrahasznosítását illetően kérjük, lépjen kapcsolatba a helyi önkormányzattal, a kommunális hulladékkezelővel vagy azzal az üzlettel, ahol a terméket megvásárolta.

MÜSZAKI ADATOK

LCD-kijelzőpanel	Megjelenítő-rendszer TFT Color LCD
	Méret 21.5"W (55cm)
	Képpont-méret 0.248(H) x 0.248(V)mm
	Képpont-méret 200cd/m	^2 (Typical)
	Kontraszt 100,000,000:1Max.	(ACM)
	Látószög 90° (H) 65° (V) (CR=10)
	Válaszidő	5ms (on/off)
	Paneltípus	TN
	V frekvencia 30~80KHz
	F frekvencia 55~75Hz
Megjeleníthető színek száma 16.7M szín
Képpont-órajel 180MHz
Max. felbontás		1920x1080@60Hz
Plug & Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás B
*Éves energiafogyasztás 38 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Áramfogyasztás @200cd/ m^2	Bekapcsolt mód 18.1W(typ.)
	Alvó mód 0.45W(typ.)
	Kikapcsolt állapot	0.35W(typ.)
Bemeneti csatlakozó		D-Sub24 érintkezős DVI-D (kizárólag kettős bemenettel rendelkező típusnál) HDMI (kizárólag HDMI rendelkező típusnál)
Bemeneti videojel		Analóg: 0,7 Vp-p (szabvány), 75 Ohm, pozitív Digitális jel (kizárólag kettős bemenettel rendelkező típusnál) HDMI jel (kizárólag HDMI rendelkező típusnál)
Hangszórók		1W x 2(kizárólag Audio-Input rendelkező típusnál)
Audió		Audió bemenet (Audió bemenettel rendelkező típus esetén)
		Audió kimenet (Audió kimenettel rendelkező típus esetén)
Maximális képernyőméret		Vízszintes:476.6mmFüggőleges:268.1mm
Áramforrás		100-240V~, 50/60Hz
Környezeti feltételek		Működési hőmérséklet: 0°C és 40°CTárolási hőmérséklet: -20°C és 60°CMűködési páratartalom: 20% és 80%
Méretek		508 (Sz) x 390.5(Ma) x 206.8(Mé)mm
Tömeg (nettó tömeg)		3.66kg készülék (nettó)
Szerkezet adatai		Döntés: -5° és +25° közöttElforgatás: NemMagasság-állítás: NemForgatás: NemLeszerelhető talp: Igen
KülsőKezelőszervek:	Kapcsoló/Gombot	Üzemkapcsoló gomb Auto / KilépésBal(<) / Jobb(>) E (Empowering) gombMENÜ/ENTER
	Kapcsoló/Gombot	Acer Color Management NyelyKék fény OSD TimeoutFényesség széles üzemmódKontraszt DDC / CIColor Temp ACM6 tengely Hue Bemenet6 tengely telítettség Auto SourceAutomatikus Quick Start Modekonfigurálás VisszaállításH. pozíció InformációV. pozícióFókuszÓra
*A műszaki adatok előzetes értesítés nélkül megváltozhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.

^* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
