V226HQLB - Monitor ACER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo V226HQLB ACER in formato PDF.
| Tipo di prodotto | Monitor LCD a colori TFT |
| Dimensioni dello schermo | 21,5 pollici (55 cm) |
| Risoluzione massima | 1920 x 1080 a 60 Hz |
| Luminosità | 200 cd/m² (tip.) |
| Contrasto | 100.000.000:1 max. (ACM) |
| Angolo di visione | 90° orizzontale, 65° verticale (CR=10) |
| Tempo di risposta | 5 ms (da acceso a spento) |
| Colori visualizzati | 16,7 milioni |
| Frequenza orizzontale | 30 ~ 80 kHz |
| Frequenza verticale | 55 ~ 75 Hz |
| Dimensioni (L x A x P) | 508 x 390,5 x 206,8 mm |
| Peso netto | 3,66 kg |
| Alimentazione | 100 - 240 V~, 50/60 Hz |
| Consumo (modalità attiva) | 18,1 W (tip.) |
| Consumo (standby) | 0,45 W (tip.) |
| Consumo (spento) | 0,35 W (tip.) |
| Connettori di ingresso | D-Sub, DVI-D (modello doppio ingresso), HDMI (modello ingresso HDMI) |
| Altoparlanti integrati | 1 W x 2 (solo modello con ingresso audio) |
| Inclinazione | da -5° a +25° |
| Base rimovibile | Sì |
| Classe di efficienza energetica | B |
| Consumo energetico annuale | 38 kWh (modello HDMI) |
| Temperatura di funzionamento | da 0 °C a 40 °C |
| Umidità di funzionamento | dal 20% all'80% |
Domande frequenti - V226HQLB ACER
Domande degli utenti su V226HQLB ACER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Monitor in formato PDF gratuitamente! Trova il tuo manuale V226HQLB - ACER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. V226HQLB del marchio ACER.
MANUALE UTENTE V226HQLB ACER

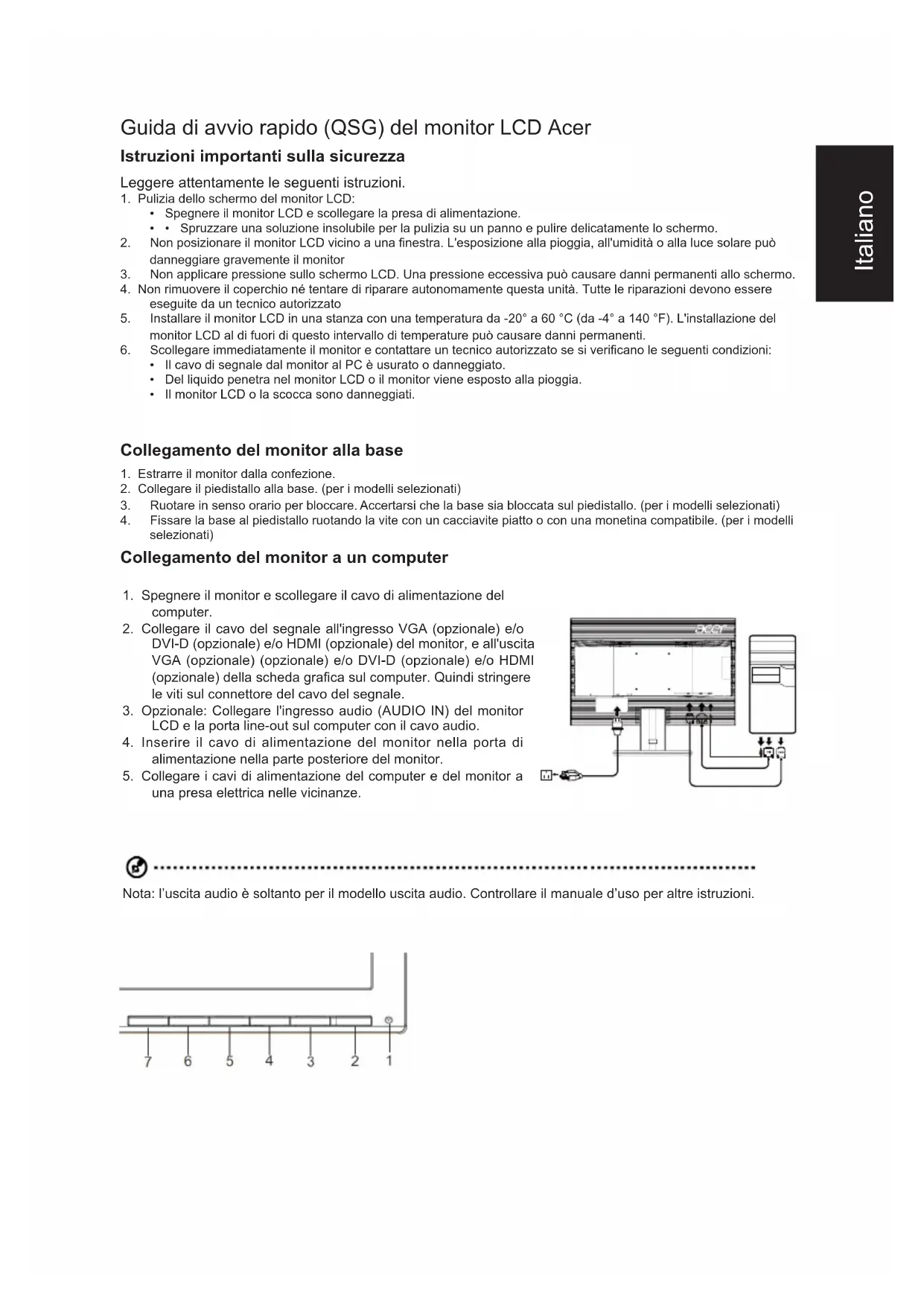

Guida di avvio rapido (QSG) del monitor LCD Acer
Istruzioni importanti sulla sicurezza
Leggere attentamente le seguenti istruzioni.
- Pulizia dello schermo del monitor LCD:
- Spegnere il monitor LCD e scollegare la presa di alimentazione. - Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
-
Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor
-
Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
-
Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato
-
Installare il monitor LCD in una stanza con una temperatura da -20° a 60 °C (da -4° a 140 °F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
-
Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
• Il cavo di segnale dal monitor al PC è usurato o danneggiato.
- Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
• Il monitor LCD o la scocca sono danneggiati.
Collegamento del monitor alla base
- Estrarre il monitor dalla confezione.
- Collegare il piedistallo alla base. (per i modelli selezionati)
- Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo. (per i modelli selezionati)
- Fissare la base al piedistallo ruotando la vite con un cacciavite piatto o con una monetina compatibile. (per i modelli selezionati)
Collegamento del monitor a un computer
- Spegnere il monitor e scollegare il cavo di alimentazione del computer.
- Collegare il cavo del segnale all'ingresso VGA (opzionale) e/o DVI-D (opzionale) e/o HDMI (opzionale) del monitor, e all'uscita VGA (opzionale) (opzionale) e/o DVI-D (opzionale) e/o HDMI (opzionale) della scheda grafica sul computer. Quindi stringere le viti sul connettore del cavo del segnale.
- Opzionale: Collegare l'ingresso audio (AUDIO IN) del monitor LCD e la porta line-out sul computer con il cavo audio.
- Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
- Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
Nota: l'uscita audio è soltanto per il modello uscita audio. Controllare il manuale d'uso per altre istruzioni.
| 1&2 Tasto ⏻ | dialimentazione | Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è acceso. Il colore ambra indicache il monitor è in standby/modalità di risparmio energetico. | |
| 3&4 | </> | Meno/più | Se l'OSD è attivo, premere i pulsanti più e meno per navigare tra le opzioni dell'OSD. Se l'OSD non è attivo, premere i pulsanti più e meno per regolare il volume. (Opzionale) |
| 5 | Menu | Funzioni OSD | Premere per visualizzare l'OSD Premere nuovamente per immettere una selezione nell'OSD. |
| 6 Auto Auto Se il menu OSD è attivo, premere il tasto Auto per uscire dal menu OSD.Se il menu OSD non è attivo, premere il tasto Auto ed il monitor ottimizzerà automaticamente la posizione di visualizzazione, la messa a fuoco, e la frequenza del display. | |||
| 7 | e/Exit: | a. Quando il menu OSD è attivo, questo pulsante funzionerà come tasto di uscita (esce dal menu OSD).b. Quando il menu OSD non è attivo, premere questo pulsante per selezionare la modalità scenario. | |
Avviso: utenti canadesi
CAN ICES-3(B)/NMB-3(B)
Per impedire danni al monitor, non sollevare il monitor per la sua base.
Smaltimento delle apparecchiature da parte di privati nel territorio dell'Unione Europea
Questo simbolo presente sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito insieme ai rifiuti domestici. È responsabilità dell'utente smaltire le apparecchiature consegnandole presso un punto di raccolta designato al riciclo e allo smaltimento di apparecchiature elettriche ed elettroniche. La raccolta differenziata e il corretto riciclo delle apparecchiature da smaltire permette di proteggere la salute degli individui e l'ecosistema. Per ulteriori informazioni relative ai punti di raccolta delle apparecchiature, contattare l'ente locale per lo smaltimento dei rifiuti oppure il negozio presso il quale è stato acquistato il prodotto.
SPECIFICHE
| Pannello LCD | Sistema di trasmissione LCD a colori TFT | |
| Dimensioni 21.5"W (55cm) | ||
| Passo del pixel 0.248mm(H) x 0.248mm(V) | ||
| Luminosità 200cd/m | ^2 (Tipica) | |
| Contrasto 100,000,000:1 | Max. (ACM) | |
| Angolo di visualizzazione | 90° (H) 65° (V) (CR=10) | |
| Tempo di risposta | 5ms (on/off) | |
| Tipo di pannello | TN | |
| Frequenza H 30~80KHz | ||
| Frequenza V 55~75Hz | ||
| Colori del display 16.7M colori | ||
| Dot Clock 180MHz | ||
| Risoluzione massima 1920x1080@60Hz | ||
| Plug & Play VESA DDCCI/DDC2B | ||
| Classe di efficienza energetica B | ||
| * Consumo energetico annuale 38 (kWh) (per i modelli con ingresso HDMI | ||
| Consumo energetico @200cd/ m^2 | Modalità on 18.1W(Tipico) | |
| Modalità sospensione | 0.45W(Tipico) | |
| Modalità off 0.35W(Tipico) | ||
| Connettore di ingresso | D-SubDVI-D 24pin (solo nei modelli a doppio ingresso)HDMI (solo nei modelli con ingresso HDMI) | |
| Segnale video in ingresso | Analog:0.7Vp-p(standard), 75 OHM, PositiveSegnale digitale (solo nei modelli a doppio ingresso)Segnale HDMI (solo nei modelli con ingresso HDMI) | |
| Altoparlanti | 1W x 2(solo nei modelli con ingresso audio) | |
| Audio | Ingresso audio (solo modello con ingresso audio) | |
| Uscita audio (solo modello con uscita audio) | ||
| Dimensione massima dello schermo | Orizzontale:476.6mmVerticale:268.1mm | |
| Fonte di alimentazione | 100-240V~, 50/60Hz | |
| Considerazioni ambientali | Temperatura operativa: Da 0° a 40°CTemperatura di stoccaggio: Da -20° a 60°CUmidità operativa: Da 20% a 80% | |
| Dimensioni | 508 (L) x 390.5(A) x 206.8(P)mm | |
| Peso (N. W.) | 3.66kg (netto) | |
| Specifiche meccaniche | Inclinazione: Da -5° a +25°Rotazione: NoRegolazione dell'altezza:NoMovimento rotatorio: NoPiedistallo scollegabile: SI | |
| Controlli esterni | Switch/Pulsanti | Pulsante di alimentazione destro (<) / sinistro (>) Menu/ENTER Auto/ Esci Tasto E (Empowering) |
| Funzioni | Gestione Acer colore Luce blu Luminosità Contrasto Temperatura colore 6 assi Hue 6 assi Saturazione Auto config Posizione O. Posizione V. Messa a fuoco Orologio Ingresso Auto Source Modalità di avvio rapido Reset Informazioni | |
| *Tutte le specifiche sono soggette a modifica senza preavviso. | ||
I manuali e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer.
* Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorni, 365 giorni all'anno
Snelstartgids Acer LCD-monitor
Viale delle Industrie 1/A, 20020 Arese (MI), Italy
Tel: +39-02-939-921, Fax: +39-02 9399-2913
www.acer.it
Viale delle Industrie 1/A, 20020 Arese (MI), Italy
Tél : +39-02-939-921, Fax : +39-02 9399-2913
www.acer.it
Dichiarazione di conformità
Con la presente,
Acer Incorporated
Viale delle Industrie 1/A, 20020 Arese (MI), Italy
Tel: +39-02-939-921, Fax: +39-02 9399-2913
www.acer.it
Prodotto: Monitor LCD
Denominazione commerciale: Acer
Numero modello: V226HQL
Numero articolo (SKU): V226HQL xxxxxx
("x" = 0\~9, a \~ z, A \~ Z, o spazio)
Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:
Direttiva EMC: 2014/30/UE
EN 55032:2012/AC:2013 Class B
EN 55024:2010
EN 55032:2015+AC 2016 Class B
EN 61000-3-3:2013
EN 61000-3-2:2014-3-Class D
Direttiva LVD: 2014/35/EU
EN 60950-1:2006 / A11:2009 / A1:2010 / A12:2011 / A2:2013
Direttiva RoHS: 2011/65/UE
EN 50581:2012
Direttiva ErP: 2009/125/CE
☒Regolamento (CE) numero 1275/2008; EN 50564:2011
Anno per iniziare l'apposizione della marcatura CE: 2019.
