| Produkttyp | TFT-färg-LCD-skärm |
| Skärmstorlek | 21,5 tum (55 cm) |
| Maximal upplösning | 1920 x 1080 vid 60 Hz |
| Ljusstyrka | 200 cd/m² (typ.) |
| Kontrast | 100 000 000:1 max. (ACM) |
| Betraktningsvinkel | 90° horisontell, 65° vertikal (CR=10) |
| Svarstid | 5 ms (från på till av) |
| Visade färger | 16,7 miljoner |
| Horisontell frekvens | 30 ~ 80 kHz |
| Vertikal frekvens | 55 ~ 75 Hz |
| Mått (B x H x D) | 508 x 390,5 x 206,8 mm |
| Nettovikt | 3,66 kg |
| Strömförsörjning | 100 - 240 V~, 50/60 Hz |
| Strömförbrukning (aktivt läge) | 18,1 W (typ.) |
| Strömförbrukning (standby) | 0,45 W (typ.) |
| Strömförbrukning (avstängd) | 0,35 W (typ.) |
| Ingångskontakter | D-Sub, DVI-D (modell med dubbla ingångar), HDMI (modell med HDMI-ingång) |
| Inbyggda högtalare | 1 W x 2 (endast modell med ljudingång) |
| Lutning | -5° till +25° |
| Avtagbart stativ | Ja |
| Energiklass | B |
| Årlig energiförbrukning | 38 kWh (HDMI-modell) |
| Driftstemperatur | 0 °C till 40 °C |
| Driftfuktighet | 20 % till 80 % |
Vanliga frågor - V226HQLB ACER
Hur rengör jag skärmen på Acer V226HQLB?
Stäng av monitorn och dra ur strömkabeln. Spraya ett lösningsmedelsfritt rengöringsmedel på en mjuk trasa och torka försiktigt av skärmen. Använd aldrig slipande produkter eller vätskor direkt på skärmen.
Vilken är den maximala upplösningen som stöds?
Den maximala upplösningen är 1920 x 1080 vid 60 Hz.
Hur ansluter jag monitorn till en dator?
Stäng av datorn, anslut signalkabeln (VGA, DVI-D eller HDMI beroende på modell) mellan monitorn och grafikkortet. Dra åt skruvarna och anslut sedan strömkabeln. Slå sedan på datorn och monitorn.
Har monitorn inbyggda högtalare?
Ja, vissa modeller har inbyggda högtalare på 1 W x 2. Kontrollera om det finns en ljudingång (AUDIO IN) på din monitor.
Vad gör jag om skärmen inte visar någon bild?
Kontrollera att strömkabeln är ansluten och att monitorn är påslagen (blå lampa). Se till att signalkabeln är korrekt ansluten till datorn. Prova att trycka på Auto-knappen för att optimera bilden.
Vilka betraktningsvinklar har denna monitor?
Betraktningsvinklarna är 90° horisontellt och 65° vertikalt (vid kontrastförhållande 10:1).
Kan jag luta monitorn?
Ja, lutningen är justerbar från -5° till +25°. Stativet är även avtagbart.
Vad är strömförbrukningen i standby?
I standby är strömförbrukningen typiskt 0,45 W. I avstängt läge är den 0,35 W.
Hur kommer jag åt OSD-menyn?
Tryck på Menu-knappen för att visa OSD-menyn. Använd knapparna Mindre/Mer för att navigera och tryck på Menu igen för att bekräfta ett val.
Är monitorn RoHS-kompatibel?
Ja, denna monitor uppfyller RoHS-direktivet 2011/65/EU och bär CE-märkning.
Användarfrågor om V226HQLB ACER
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Inga frågor ännu. Var den första att ställa en.
Ladda ner instruktionerna för din Monitor i PDF-format gratis! Hitta din manual V226HQLB - ACER och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. V226HQLB av märket ACER.
BRUKSANVISNING V226HQLB ACER

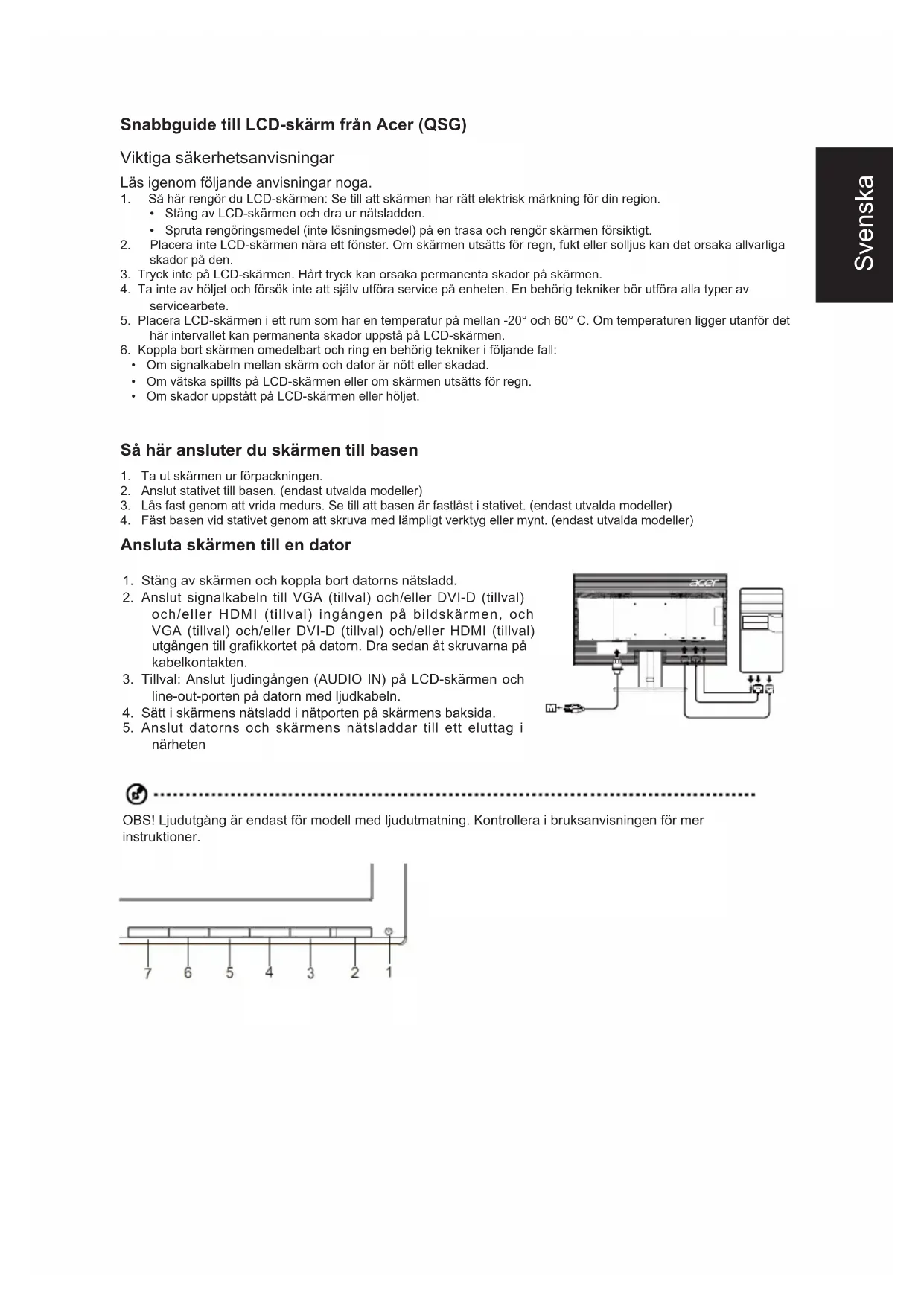

Snabbguide till LCD-skärm från Acer (QSG)
Viktiga säkerhetsanvisningar
Läs igenom följande anvisningar noga.
- Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
- Stäng av LCD-skärmen och dra ur nätsladden.
- Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
- Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
- Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
- Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
- Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60° C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
- Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
- Om signalkabeln mellan skärm och dator är nött eller skadad.
- Om vätska spills på LCD-skärmen eller om skärmen utsätts för regn.
- Om skador uppstätt på LCD-skärmen eller höljet.
Så här ansluter du skärmen till basen
- Ta ut skärmen ur förpackningen.
- Anslut stativet till basen. (endast utvalda modeller)
- Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
- Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)
Ansluta skärmen till en dator
- Stäng av skärmen och koppla bort datorns nätsladd.
- Anslut signalkabeln till VGA (tillval) och/eller DVI-D (tillval) och/eller HDMI (tillval) ingängen på bildskärmen, och VGA (tillval) och/eller DVI-D (tillval) och/eller HDMI (tillval) utgången till grafikkortet på datorn. Dra sedan åt skruvarna på kabelkontakten.
- Tillval: Anslut ljudingången (AUDIO IN) på LCD-skärmen och line-out-porten på datorn med ljudkabeln.
- Sätt i skärmens nätsladd i nätporten på skärmens baksida.
- Anslut datorns och skärmens nätsladdar till ett eluttag i närheten
OBS! Ljudutgång är endast för modell med ljudutmatning. Kontrollera i bruksanvisningen för mer instruktioner.
| 1&2 Strörknapp/indikator | Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge | |
| 3&4 | < / > Minus / Plus | Om OSD-funktionen är aktiv trycker du på minus- eller plusknappen för att växla mellan OSD-alternativen. |
| 5 Menu OSD-funktioner | Tryck på den här knappen om du vill visa OSD. Tryck en gång till om du vill ange ett val i OSD. | |
| 6 Auto Auto Om OSD är aktivt, tryck på Auto för att avsluta OSD. När OSD är inaktivt, tryck på Auto och skärmen kommer att automatiskt optimera visningsläge, fokus och klocka på skärmen. | ||
| 7 /Exit: e | a. När OSD-menyn är aktiv fungerar denna knapp för att stänga (stänga OSD-menyn).b. När OSD-menyn är inaktiv, tryck på denna knapp för att välja scenarioläge. | |
Observera: Användare i Kanada
CAN ICES-3(B)/NMB-3(B)
För att förhindra skador på bildskärmen, lyft inte bildskärmen från botten.
Hantering av uttjänt utrustning för privathushåll i EU
Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.
SPECIFICATION
| LCD-skärm | Teknik TFT LCD-färgskärm | |
| Storlek 21.5"W (55cm) | ||
| Pixelavständ 0.248mm(H) x 0.248mm(V) | ||
| Ljusstyrka 200cd/m | ^2 (Typical) | |
| Kontrast 100,000,000:1 | Max. (ACM) | |
| Betraktningsvinkel 90° | (H) 65° (V) (CR=10) | |
| Responstid | 5ms (on/off) | |
| Paneltyp | TN | |
| H-frekvens 30~80KHz | ||
| V-frekvens 55~75Hz | ||
| Skärmfärger 16.7M Colors | ||
| Pixelfrekvens 180MHz | ||
| Högsta upplösning 1920x1080@60Hz | ||
| Plug & Play VESA DDCCI/DDC2B | ||
| Energieffektivitetsklass B | ||
| *Ärlig energiförbrukning 38 (kWh) (för modeller med HDMI-ingång) | ||
| Energiförbrukning @200cd/ m^2 | På-läge | 18.1W(typ.) |
| Viloläge | 0.45W(typ.) | |
| Av-läge | 0.35W(typ.) | |
| Ingångskontakt | D-SubDVI-D 24-stifts (endast modeller med Dual-ingång)HDMI (endast modeller med HDMI-ingång) | |
| Videosignalsingång | Analog: 0,7 Vp-p (standard), 75 OHM, PositivDigital signal (endast modeller med Dual-ingång)HDMI-signal (endast modeller med HDMI-ingång)(tillbehör) | |
| Högtalare | 1W x 2 (endast modeller med ljudingång) | |
| Ljud | Ljudingång (Enbart modell med ljudinmatning) | |
| Ljudutgång (Enbart modell med ljudutmatning) | ||
| Största skärmstorlek | Horisontellt: 476.6mmVertikalt: 268.1 mm | |
| Strömkälla | 100-240V~, 50/60Hz | |
| Miljöfaktorer | Temperatur vid drift: 0° till 40° CTemperatur vid förvaring: -20° till 60° CFuktighet vid drift: 20% till 80% | |
| Mått | 508 (B) x 390.5(H) x 206.8(D)mm | |
| Vikt (netto) | 3.66kg Unit (netto) | |
| Mekaniska specifikationer | Lutning: -5° till +25°Vridning: NejHöjdjustering: NejPivot: NejAvtagbart fotstativ: Ja | |
| Externa kontroller | Reglage/knappar | Strömknapp Automatisk justering/AvslutaVänster(>)/höger(>) E-knapp (Empowering)MENY/ENTER |
| Funktioner | Acer Color ManagementBlätt ljus Språkljusstyrka OSD TimeoutKontrast Wide Modefärg~~POS=TRUNC DDC / CI6 axel Hue ACM6 axel Mättnad IngångAuto Config AutokällaH. Position Quick Start ModeV. Position ÄterställaFokus ÄterställaKlocka Information | |
| * Alla specifikationer kan ändras utan föregående meddelande. | ||
På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.
*Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
