Ürün Tipi	Renkli TFT LCD Monitör
Ekran Boyutu	21,5 inç (55 cm)
Maksimum Çözünürlük	1920 x 1080, 60 Hz
Parlaklık	200 cd/m² (tipik)
Kontrast	100.000.000:1 maks. (ACM)
Görüş Açısı	90° yatay, 65° dikey (CR=10)
Tepki Süresi	5 ms (açıktan kapalıya)
Gösterilen Renkler	16,7 milyon
Yatay Frekans	30 ~ 80 kHz
Dikey Frekans	55 ~ 75 Hz
Boyutlar (G x Y x D)	508 x 390,5 x 206,8 mm
Net Ağırlık	3,66 kg
Güç Kaynağı	100 - 240 V~, 50/60 Hz
Güç Tüketimi (açık mod)	18,1 W (tipik)
Güç Tüketimi (bekleme)	0,45 W (tipik)
Güç Tüketimi (kapalı)	0,35 W (tipik)
Giriş Konnektörleri	D-Sub, DVI-D (çift girişli model), HDMI (HDMI girişli model)
Dahili Hoparlörler	1 W x 2 (yalnızca Ses Girişli model)
Eğim	-5° ila +25°
Çıkarılabilir Ayak	Evet
Enerji Verimlilik Sınıfı	B
Yıllık Enerji Tüketimi	38 kWh (HDMI modeli)
Çalışma Sıcaklığı	0 °C ila 40 °C
Çalışma Nem Oranı	%20 ila %80

Sık sorulan sorular - V226HQLB ACER

Acer V226HQLB monitörün ekranı nasıl temizlenir?

Monitörü kapatın ve güç kablosunu çıkarın. Çözücü içermeyen bir temizlik solüsyonunu yumuşak bir beze püskürtün ve ekranı nazikçe silin. Asla aşındırıcı ürünler veya sıvıları doğrudan ekrana uygulamayın.

Desteklenen maksimum çözünürlük nedir?

Maksimum çözünürlük 1920 x 1080, 60 Hz'dir.

Monitör bilgisayara nasıl bağlanır?

Bilgisayarı kapatın, sinyal kablosunu (modele göre VGA, DVI-D veya HDMI) monitör ile ekran kartı arasına bağlayın. Vidaları sıkın, ardından güç kablosunu takın. Ardından bilgisayarı ve monitörü açın.

Monitörde dahili hoparlör var mı?

Evet, bazı modeller 1 W x 2 hoparlör içerir. Monitörünüzde ses girişi (AUDIO IN) jakının olup olmadığını kontrol edin.

Ekran hiçbir görüntü göstermiyorsa ne yapmalıyım?

Güç kablosunun takılı olduğundan ve monitörün açık olduğundan (mavi ışık) emin olun. Sinyal kablosunun bilgisayara doğru şekilde bağlandığından emin olun. Görüntüyü optimize etmek için Auto düğmesine basmayı deneyin.

Bu monitörün görüş açıları nelerdir?

Görüş açıları 90° yatay ve 65° dikey (10:1 kontrast oranı için) şeklindedir.

Monitörü eğebilir miyim?

Evet, eğim -5° ila +25° arasında ayarlanabilir. Ayak ayrıca çıkarılabilir.

Bekleme modunda güç tüketimi nedir?

Bekleme modunda güç tüketimi tipik olarak 0,45 W'dır. Kapalı modda ise 0,35 W'tır.

OSD menüsüne nasıl erişilir?

OSD menüsünü görüntülemek için Menu düğmesine basın. Gezinmek için Eksi/Artı düğmelerini kullanın ve bir seçimi onaylamak için tekrar Menu düğmesine basın.

Monitör RoHS standardına uygun mu?

Evet, bu monitör RoHS 2011/65/AB direktifine uygundur ve CE işareti taşır.

KULLANIM KILAVUZU V226HQLB ACER

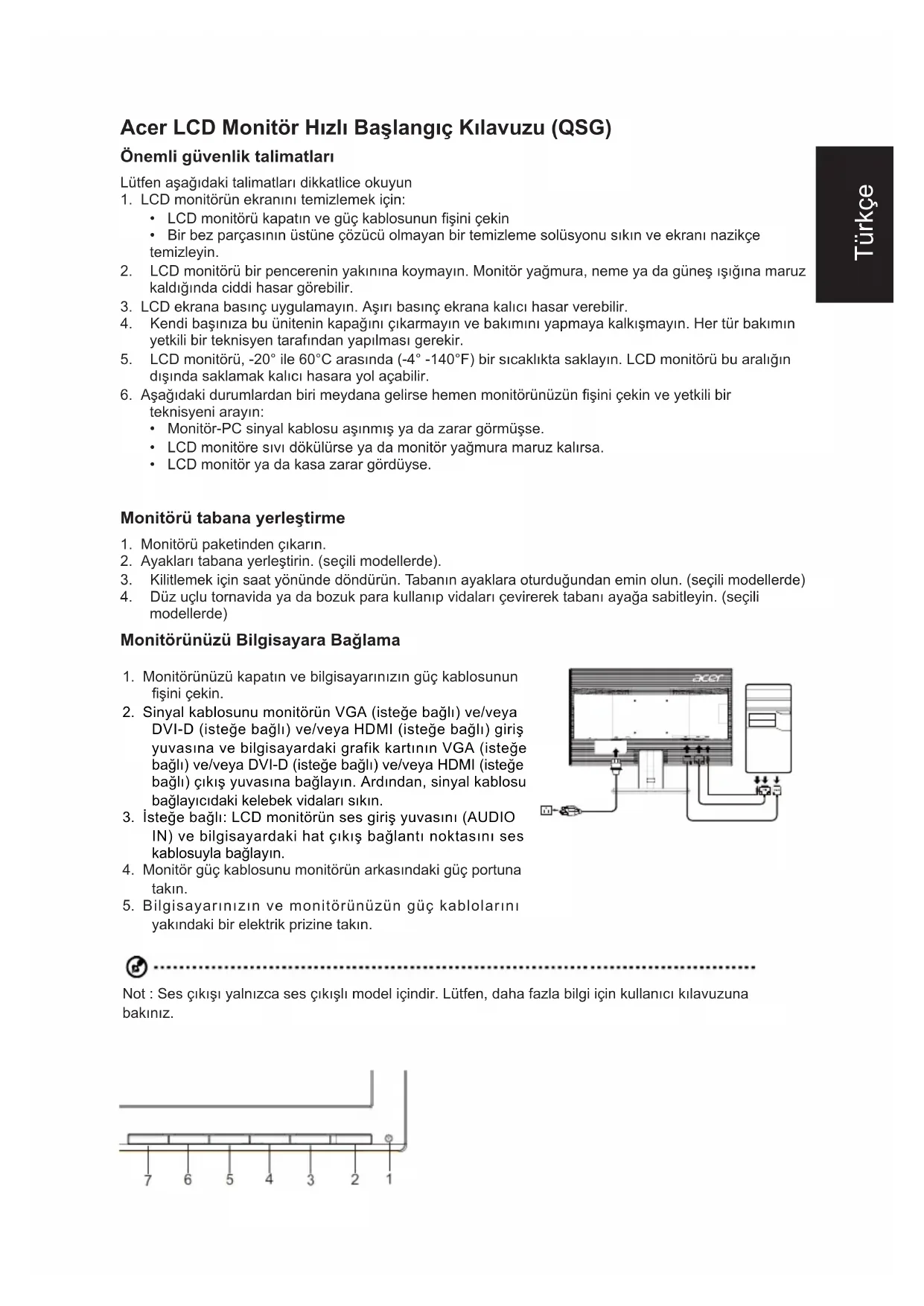

Acer LCD Monitor Hızlı Başlangıç Kılavuzu (QSG)

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun

1. LCD monitorün ekranını temizlemek için:

- LCD monitorü kapatın ve güç kablosunun fişini çekin - Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.

1. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.

2. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.

3. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.

4. LCD monitorü, -20° ile 60°C arasında (-4° -140°F) bir sıcaklıkta saklayın. LCD monitorü bu aralığın dışında saklamak kalıcı hasara yol açabilir.

5. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:

6. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.

7. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
   • LCD monitor ya da kasa zarar gördüyse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. Ayakları tabana yerleştirin. (seçili modellerde).
3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
4. Düz uçlu tornavida ya da bozuk para kullanıp vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fisişi çekin.
2. Sinyal kablosunu monitörün VGA (isteğe bağlı) ve/veya DVI-D (isteğe bağlı) ve/veya HDMI (isteğe bağlı) giriş yuvasına ve bilgisayardaki grafik kartının VGA (isteğe bağlı) ve/veya DVI-D (isteğe bağlı) ve/veya HDMI (isteğe bağlı) çıkış yuvasına bağlayın. Ardından, sinyal kablosu bağlayıcidaki kelebek vidaları sıkın.
3. İsteğe bağlı: LCD monitörün ses giriş yuvasını (AUDIO IN) ve bilgisayardaki hat çıkış bağlantı noktasını ses kablosuyla bağlayın.
4. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
5. Bilgisayarınızın ve monitorünüzün güç kablolarını yakındaki bir elektrik prizine takın.

acer

Not : Ses çıkışı yalnızca ses çıkışı model içindir. Lütfen, daha fazla bilgi için kullanıcı kılavuzuna bakınız.

7 6 5 4 3 2 1

Harici kontroller

1&2		Güç düğmesi	Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir.
3&4		Eksi/Artı	Ekran menüsü etkinse, menü seçenekleri arasında geçiş yapmak için Eksi veya Artı düğmesine basın. Ekran menüsü etkin değilse, ses düzeyini ayarlamak için Eksi veya Artı düğmesine basın. (İsteğe bağlı)
5	Menu	OSD işlevleri	OSD'yi görüntülemek için basın. OSD'de bir seçim girmek için tekrar basın.
6	Auto	Otomatik	Ekran menüsü etkinse, ekran menüsünden çıkmak için Otomatik ögesine basın. Ekran menüsü devre dışı bırakıldığında, Otomatik ögesine bastığınızda, monitör otomatik olarak görüntüleme konumunu, odağını ve ekranınızın saatini en uygun hale getirecektir.
7	e/Çıkış :		a. Ekran menüsü etkin olduğunda bu düzme çıkış tuşu (ekran menüsünden çık) işlevini görecektir.b. Ekran menüsü etkin olmadığında, senaryo modu seçmek için bu düğmeye basın.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir. Bununla birlikte, bu müdahalenen talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:

• Alicı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc. bu LCD monitorün EMC Yönetmeliği 2014/30/EU, Alçak Gerilim Yönetmeliği 2014/35/EU ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı: Blendajlı kablolar

Diğer bilişim aygılarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV aliclarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcıının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Monitörün zarar görmesini önlemek için monitorü tabanından tutarak kaldırmayın.

Çalışma koşulları

Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

CAN ICES-3(B)/NMB-3(B)

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişimegeçin.

TEKNİK ÖZELLİKLER

LCD-panel	Sürücü Sistemi TFT Renkli LCD
	Boyut 21.5"W (55cm)
	Piksel Aralığı 0.248 mm (Y) x 0.248 mm (D)
	Parlaklık 200cd/m	^2 (Tipik)
	Kontrast 100.000.000:1	Maks (ACM)
	Görülebilir Açı 90° (Y)	65° (D) (CR=10)
	Tepki Süresi	5ms (on/off)
	Panel Türü	TN
	Yatay Frekans 30~80KHz
	Dikey Frekans 55~75Hz
Ekran Renkleri 16.7M Renk
Dot Clock 180MHz
Maksimum Çözünürlük		1920x1080@60Hz
Tak ve Kullan VESA DDCCI/DDC2B
Enerji Verimliliği Sınıfı B
*Yıllık Enerji Tüketimi 38 (kWh) (HDMI girişli Modeli		çin)
Güç Tüketimi @200cd/ m^2	Açık Mod 18.1W (Tipik)
	Uyku Modu	0.45 W (Tipik)
	Kapalı Mod	0.35 W (Tipik)
Giriş Bağlayıcısı		D-SubDVI-D 24 pim (Sadece Dual Girişli Model)HDMI (Sadece HDMI Girişli Model)
Giriş Video Sinyali		Analog: 0,7Vp-p (standart), 75 OHM, PozitifDijital sinyal (Sadece Dual Girişli Model)HDMI sinyali (Sadece HDMI Girişli Model)
Hoparlörler		1W x 2 (Sadece Ses Girişli Model)
Ses		Ses Girişi (Yalnızca Ses Girişli Model)
		Ses Çıkışı (Yalnızca Ses Çıkışı Model)
Maksimum Ekran Büyüklüğü		Yatay: 476.6mmDikey: 268.1 mm
Güç Kaynağı		100-240V~, 50/60Hz
Çevresel Durumlar		Çalışma Sıcaklığı: 0°C - 40°CSaklama Sıcaklığı: -20° - 60°CÇalışma Nem Aralığı: %10 - %85
Boyutlar		508 (G) x 390.5 (Y) x 206.8 (D) mm
Ağırlık (Net)		3.66kg (net)
Mekanizma Teknik Özellikleri		Eğim: -5° - +25°Dönüş: HayırBoy ayarlaması: HayırEksen: HayırAyrılabilir ayak standı: Evet
Harici kontroller:	Anahtar/Düğmeler	Güç Düğmesi Otomatik/ ÇıkışSol (<)/Sağ (>) E(Empowering) KeyMenü/Giriş
	İşlevler	Acer Renk Yönetimi DilMavi ışık OSD Zaman aşımıParlaklık geniş ModuKontrast DDC / CIrenk Sıcaklığı ACM6 eksenli Hue Giriş6 eksenli Doygunluk Otomatik KaynakOtomatik Yapılandırma Hızlı Başlangıç ModuH. Position ResetV. Position BilgiodakSaat
* Tüm teknik özelliklerde bildirim yapılmadan değişikliğe gidilebilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
