Tipo de produto	Monitor LCD colorido TFT
Tamanho da tela	21,5 polegadas (55 cm)
Resolução máxima	1920 x 1080 a 60 Hz
Luminosidade	200 cd/m² (típ.)
Contraste	100 000 000:1 máx. (ACM)
Ângulo de visão	90° horizontal, 65° vertical (CR=10)
Tempo de resposta	5 ms (de ligado a desligado)
Cores exibidas	16,7 milhões
Frequência horizontal	30 ~ 80 kHz
Frequência vertical	55 ~ 75 Hz
Dimensões (L x A x P)	508 x 390,5 x 206,8 mm
Peso líquido	3,66 kg
Alimentação	100 - 240 V~, 50/60 Hz
Consumo (modo ativado)	18,1 W (típ.)
Consumo (espera)	0,45 W (típ.)
Consumo (desligado)	0,35 W (típ.)
Conectores de entrada	D-Sub, DVI-D (modelo dupla entrada), HDMI (modelo entrada HDMI)
Alto-falantes integrados	1 W x 2 (modelo Audio-Input apenas)
Inclinação	-5° a +25°
Pé destacável	Sim
Classe de eficiência energética	B
Consumo anual de energia	38 kWh (modelo HDMI)
Temperatura de operação	0 °C a 40 °C
Umidade de operação	20 % a 80 %

Perguntas frequentes - V226HQLB ACER

Como limpar a tela do monitor Acer V226HQLB ?

Desligue o monitor e desconecte o cabo de alimentação. Pulverize uma solução de limpeza sem solvente em um pano macio e limpe suavemente a tela. Nunca use produtos abrasivos ou líquidos diretamente na tela.

Qual é a resolução máxima suportada?

A resolução máxima é de 1920 x 1080 a 60 Hz.

Como conectar o monitor a um computador?

Desligue o computador, conecte o cabo de sinal (VGA, DVI-D ou HDMI conforme o modelo) entre o monitor e a placa gráfica. Aperte os parafusos e conecte o cabo de alimentação. Em seguida, ligue o computador e o monitor.

O monitor possui alto-falantes integrados?

Sim, alguns modelos incluem alto-falantes de 1 W x 2. Verifique a presença do conector de áudio (AUDIO IN) no seu monitor.

O que fazer se a tela não exibir nenhuma imagem?

Verifique se o cabo de alimentação está conectado e se o monitor está ligado (luz azul). Certifique-se de que o cabo de sinal está corretamente conectado ao computador. Tente pressionar o botão Auto para otimizar a exibição.

Quais são os ângulos de visão deste monitor?

Os ângulos de visão são de 90° horizontal e 65° vertical (para uma taxa de contraste de 10:1).

Posso inclinar o monitor?

Sim, a inclinação é ajustável de -5° a +25°. O pé também é destacável.

Qual é o consumo de energia em espera?

No modo espera, o consumo é tipicamente de 0,45 W. No modo desligado, é de 0,35 W.

Como acessar o menu OSD?

Pressione o botão Menu para exibir o menu OSD. Use os botões Menos/Mais para navegar e pressione novamente Menu para confirmar uma seleção.

O monitor está em conformidade com a norma RoHS?

Sim, este monitor está em conformidade com a diretiva RoHS 2011/65/UE e possui a marcação CE.

MANUAL DE UTILIZADOR V226HQLB ACER

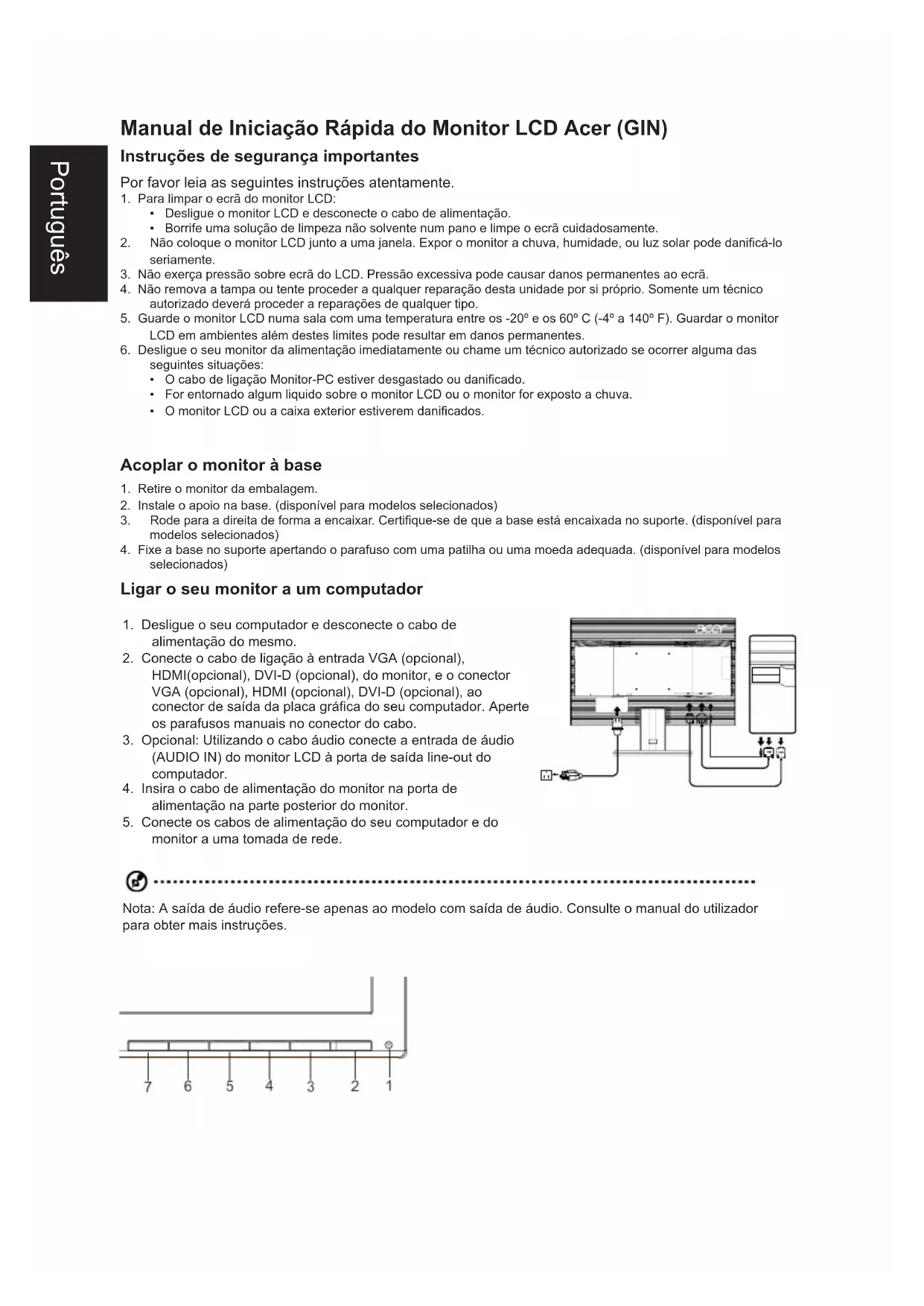

Manual de Iniciação Rápida do Monitor LCD Acer (GIN)

Instruções de segurança importantes

Por favor leia as seguintes instruções atentamente.

1. Para limpar o ecrã do monitor LCD:

- Desligue o monitor LCD e desconecte o cabo de alimentação. - Borrife uma solução de limpeza não solvente num pano e limpe o ecrã cuidadosamente.

1. Não coloque o monitor LCD junto a uma janela. Expor o monitor a chuva, humidade, ou luz solar pode danificá-lo seriamente.

2. Não exerça pressão sobre ecrã do LCD. Pressão excessiva pode causar danos permanentes ao ecrã.

3. Não remova a tampa ou tente proceder a qualquer reparação desta unidade por si próprio. Somente um técnico autorizado deverá proceder a reparações de qualquer tipo.

4. Guarde o monitor LCD numa sala com uma temperatura entre os -20^ e os 60^ C ( -4^ a 140^ F). Guardar o monitor LCD em ambientes além destes limites pode resultar em danos permanentes.

5. Desligue o seu monitor da alimentação imediatamente ou chame um técnico autorizado se ocorrer alguma das seguintes situações:

6. O cabo de ligação Monitor-PC estiver desgastado ou danificado.

7. For entornado algum liquido sobre o monitor LCD ou o monitor for exposto a chuva.
8. O monitor LCD ou a caixa exterior estiverem danificados.

1. Retire o monitor da embalagem.
2. Instale o apoio na base. (disponível para modelos selecionados)
3. Rode para a direita de forma a encaixar. Certifique-se de que a base está encaixada no suporte. (disponível para modelos selecionados)
4. Fixe a base no suporte apertando o parafuso com uma patilha ou uma moeda adequada. (disponível para modelos selecionados)

Ligar o seu monitor a um computador

1. Desligue o seu computador e desconecte o cabo de alimentação do mesmo.
2. Conecte o cabo de ligação à entrada VGA (opcional), HDMI(opcional), DVI-D (opcional), do monitor, e o conector VGA (opcional), HDMI (opcional), DVI-D (opcional), ao conector de saída da placa gráfica do seu computador. Aperte os parafusos manuais no conector do cabo.
3. Opcional: Utilizando o cabo áudio conecte a entrada de áudio (AUDIO IN) do monitor LCD à porta de saída line-out do computador.
4. Insira o cabo de alimentação do monitor na porta de alimentação na parte posterior do monitor.
5. Conecte os cabos de alimentação do seu computador e do monitor a uma tomada de rede.

Nota: A saída de áudio refere-se apenas ao modelo com saída de áudio. Consulte o manual do utilizador para obter mais instruções.

7 6 5 4 3 2 1

Controlos externos

1&2 Botão de		Alimentação	Liga/Desliga o monitor. Azul indica ligado. Âmbar indica em modo de suspensão/poupança de energia.
3&4 <> Menos / Mais Se o OSD estiver activo, prima os botões Menos ou Mais para alternar entre as opções do OSD. Se o OSD estiver inactivo, prima os botões Menos ou Mais para ajustar o volume. (Opcional)
5	Menu Funções OSD Prima para visualizar o OSD. Prima novamente para aceder a uma seleção no OSD.
6	Automático: Automático:	Se o OSD estiver activo, prima Auto para sair do OSD. Uma vez desactivado o OSD, prima Auto e o monitor optimizará automaticamente a posição de visualização, focagem, e relógio do seu ecrã.
7 /Sair: e		a. Quando o menu OSD está activo, este botão funcionará como a tecla de sair (sair do menu OSD).b. Quando o menu OSD estiver inactivo, prima este botão para seleccionar o modo de cenário.

Aviso: Utilizadores do Canadá

CAN ICES-3(B)/NMB-3(B)

Para evitar danificar o monitor, não o levante pela base.

Eliminação de equipamento pelo utilizador de carácter particular na União Europeia

Este símbolo no produto ou na sua embalagem indica que o produto não deve ser eliminado em conjunto com o lixo doméstico. Ao invés, é da sua responsabilidade a eliminação do seu equipamento depositando-o num ponto de recolha designado para a reciclagem de lixo desperdício electrónico e equipamento electrónico. A recolha e reciclagem separada do seu equipamento no momento da eliminação contribuirá para a conservação dos recursos naturais e assegurará que o mesmo é reciclado de forma a proteger a saúde humana e o ambiente. Para mais informações relativas a locais de depósito do seu equipamento para reciclagem, por favor consulte o seu departamento local, o seu serviço de eliminação de lixo doméstico, ou inquira junto do seu vendedor.

Painel LCD	Sistema de guia TFT LCD a Cores
	Tamanho 21.5"W (55cm)
	Distância entre pixéis 0	248(H) x 0.248(V)mm
	Brilho 200cd/m	^2 (Típicol)
	Contraste 100,000,000:	1Max. (ACM)
	Ângulo de visualização	90° (H) 65° (V) (CR=10)
	Tempo de resposta	5ms (on/off)
	Tipo de Painel	TN
	Frequência H 30~80KHz
	Frequência V 55~75Hz
Cores de visualização 16.7M Colors
Relógio de pixel 180MHz
Resolução Máxima 1920x1080@60Hz
Plug & Play VESA DDCCI/DDC2B
Classe de eficiência energética B
*Consumo energético anual 38 (kWh) (nos modelos com entrada HDMI)
Consumo de energia @200cd/ m^2	Modo ligado	18.1W(typ.)
	Modo de Suspensão	0.45W(typ.)
	Modo Desligado	0.35W(typ.)
Conector de Entrada		D-SubDVI-D 24 pinos (Somente Modelo Entrada Dupla)HDMI (Somente Modelo HDMI)
Sinal de Vídeo de Entrada		Analógico:0,7Vp-p(padrão), 75 OHM, PositivoSinal digital (Somente Modelo Entrada Dupla)Sinal HDMI (apenas nos modelos com entrada HDMI)
Altifalantes		1W x 2(Somente Modelo Audio-Input)
Áudio		Entrada de áudio (Apenas no modelo com entrada de áudio)
		Saída de áudio (Apenas no modelo com saída de áudio)
Tamanho Máximo do Ecrã		Horizontal:476.6mmVertical:268.1mm
Fonte de Alimentação		100-240V~, 50/60Hz
Considerações Ambientais		Temperatura de Funcionamento: 0°C a 40°CTemperatura de Armazenamento: -20°C a 60°CHumidade de Funcionamento: 20% a 80%
Dimensões		508 (L) x 390.5(A) x 206.8(D)mm
Peso (N. W.)		3.66kg Unidade (net)
Especificações do Mecanismo		Inclinação: entre -5° e +25°Inclinação Horizontal:NãoAjuste de altura:NãoPivot: NãoSuporte de pé destacável: Sim
Externo Controlos:	Tomada/Botão	Botão de Alimentação Auto/SairEsquerdo(<) / direito (>) Tecla (E) EmpoweringMENU/Introduza
	Função	Acer Color ManagementLuz azul Brilho LínguaContraste Tempo limite do OSDTemp. Cor Modo WideMangueira de 6 eixos DDC / CI Saturação de 6 eixos ACMConfiguração automática EntradaH. Posição Fonte automáticaV. Posição Modo de início rápidoFoco ReiniciarFoco Relógio Em formação
* Todas as especificações estão sujeitas a alterações sem aviso prévio.

Pode encontrar manuais e outra documentação sobre o seu produto Acer no website de suporte oficial da Acer.
*O consumo energético anual é calculado utilizando o consumo energético habitual quatro horas por dia, 365 dias por ano.

Guia de início rápido do monitor LCD Acer

Instruções de segurança importantes

Leia as instruções a seguir atentamente

1. Para limpar a tela do monitor LCD:

2. Desligue o monitor LCD e desconecte o cabo de alimentação da tomada.

3. Borrife uma solução de limpeza sem solventes em um pano e limpe a tela com cuidado.

4. Não coloque o monitor LCD próximo a janelas. A exposição do monitor à chuva, umidade ou luz solar pode causar danos graves ao aparelho.

5. Não aplique pressão à tela LCD. A pressão em excesso pode causar danos permanentes ao visor.
6. Não remova a tampa nem tente fazer a manutenção da unidade. Todos os tipos de manutenção devem ser realizados por um técnico autorizado.
7. O monitor LCD deve permanecer em ambientes com temperatura entre -20 e 60 °C (-4 e 140 °F). Não seguir essa recomendação pode causar danos permanentes ao aparelho.

8. Desconecte o monitor da tomada imediatamente e entre em contato com um técnico autorizado em qualquer um destes casos:

9. O cabo de sinal que conecta o monitor ao PC está desgastado ou foi danificado.

10. Houve derramamento de líquido no monitor LCD ou o monitor foi exposto à chuva.
11. O monitor LCD — ou outras partes do aparelho — está danificado.

Como fixar o monitor na base

1. Remova o monitor da embalagem.
2. Encaixe o suporte do monitor na base (somente em alguns modelos).
3. Gire no sentido horários para travar. Verifique se a base e o suporte estão travados (somente em alguns modelos).
4. Fixe o suporte na base com um parafuso usando a lingueta integrada ou uma chaveta própria para isso (somente em alguns modelos).

Como conectar o monitor a um computador

1. Desligue o monitor e desconecte o cabo de alimentação do computador da tomada
2. Conecte o cabo de sinal ao VGA (opcional) e/ou DVI-D (opcional) e/ou HDMI (opcional) do monitor, e o VGA e/ou DVI-D (opcional) e/ou HDMI (opcional) da placa gráfica do computador. Em seguida, aperte os parafusos do conector do cabo de sinal.
3. Opcional: Conecte a tomada de entrada de áudio (AUDIO IN) do monitor LCD e a porta de saída de linha no computador com o cabo de áudio.
4. Insira o cabo de alimentação do monitor na porta de alimentação naparte posterior do aparelho
5. Conecte os cabos de alimentação do computador e do monitor a uma tomada elétrica.

Nota: A saída de áudio é só para o modelo com saída de áudio. Consulte o manual do usuário para obter mais instruções.

7 6 5 4 3 2 1

Controles externos

1&2		Botão/indicador	Liga/desliga o monitor. A cor azul indica que o aparelho está ligado. A cor âmbar indica que o aparelho está no modo de espera/economia de energia.
3&4		Mais/Menos	Se o OSD estiver ativo, pressione o botão Menos ou Mais para alternar entre as opções do OSD.
5	Menu	Funções do OSD	Pressione para visualizar o OSD.Pressione novamente para escolher uma opção no OSD.
6 Auto Automático Se o OSD estiver ativo, pressione Auto para sair do OSD. Uma vez que o OSD está inativo, pressione Auto e o monitor otimiza automaticamente a posição da tela, o foco e o relógio da sua tela.
7	e/Exit:		a. Quando o menu OSD está ativo, este botão funcionará como a tecla de sair (menu OSD).b. Quando o menu OSD está inativo, pressione este botão para selecionar o modo de cenário.

Aviso: Usuários no Canadá

CAN ICES-3(B)/NMB-3(B)

Para evitar danos ao monitor, não levante o monitor pela sua base.

Descarte de equipamentos nas residências dos usuários na União Europeia

O símbolo ao lado, presente no produto ou na sua embalagem, indica que esse produto não deve ser descartado no lixo doméstico comum. Em vez disso, é sua responsabilidade descartar o equipamento adequadamente, levando-o a um ponto de coleta para reciclagem do equipamento elétrico e eletrônico. A coleta seletiva e reciclagem do equipamento no momento do descarte ajudará a conservar recursos naturais e garantir que ele seja reciclado para proteger a saúde humana e o meio ambiente. Para obter mais informações sobre pontos de coleta de equipamentos para reciclagem, entre em contato com a prefeitura da sua cidade, com o serviço de coleta doméstica ou com o estabelecimento em que o produto foi adquirido.

Painel LCD	Sistema tecnológico LCD TFT a cores
	Tamanho 21.5"W (55cm)
	Densidade dos pixels 0.248mm(H) x 0.248mm(V)
	Brilho 200cd/m	^2 (Typical)
	Contraste 100,000,000:1Max. (ACM)
	Ângulo de visualização	90° (H) 65° (V) (CR=10)
	Tempo de resposta 5ms (on/off)
	Tipo de painel TN
	Frequência H 30~80KHz
	Frequência V 55~75Hz
Cores do visor 16.7M Colors
Frequência de pontos 180MHz
Resolução máxima 1920x1080@60Hz
Plug & Play VESA DDCCI/DDC2B
Classe de eficiência energética B
*Consumo de energia anual		38 kWh (modelo com entrada HDMI)
Consumo de energia @200cd/ m^2	Ligado	18.1W(típico)
	Hibernação	0.45W(típico)
	Desligado	0.35W(típico)
Conector de entrada		D-SubDVI-D de 24 pinos (somente nos modelos com entrada dupla)HDMI (somente nos modelos com entrada HDMI)
Sinal de entrada de vídeo		Analógico: 0,7Vp-p (padrão), 75 OHM, PositivoSinal digital (somente nos modelos com entrada dupla)Sinal HDMI (somente nos modelos com entrada HDMI)
Alto-falantes		1W x 2 (somente nos modelos com entrada de áudio)
Áudio		Entrada de áudio (apenas modelo com entrada de áudio)
		Saída de áudio (apenas modelo com saída de áudio)
Tamanho máximo da tela		Horizontal: 476.6mmVertical:268.1mm
Fonte de alimentação		100-240V~, 50/60Hz
Condições do ambiente		Temperatura de funcionamento: de 0°C a 40°CTemperatura de armazenamento: de -20 a 60 °CUmidade operacional: de 10 a 80%
Dimensões		508 (L) x 390.5(A) x 206.8(P)mm
Peso (líquido)		3.66kg Unit (líquido)
Especificações do mecanismo		Inclinação: de -5° a 25°Rotação: NãoAjuste de altura: NãoPivô: NãoPé de suporte destacável: Sim
Controles externos	Botões	Strömknapp Auto/ AvslutaEsquerda(<)/Direita(>) E (Empowering)Menu/Entrar
	Funções	Acer Color ManagementLuz azul LínguaBrilho Tempo limite do OSDContraste Modo WideTemp. Cor DDC / CIMangueira de 6 eixos ACMSaturação de 6 eixos EntradaConfiguração automática Fonte automáticaH. Posição Modo de início rápidoV. Posição ReiniciarFoco Em formaçãoRelógio
* Todas as especificações estão sujeitas a alterações sem aviso prévio.

Encontre manuais e outros documentos para seu produto Acer no site de suporte da Acer.
*O consumo de energia anual é calculado com base no consumo de energia normal por 4 horas por dia, 365 dias por ano.

Declaração de Conformidade

Nós,

Acer Incorporated

Produto: Monitor LCD

Designação comercial: Acer

Número do modelo: V226HQL

Número SKU: V226HQL xxxxxx

("x" = 0\~9, a \~ z, A \~ Z, ou espaço em branco)

Nós, Acer Incorporated, declaramos sob nossa exclusiva responsabilidade que o produto acima descrito está em conformidade com a legislação de harmonização da União e que foram aplicadas as Diretivas e normas indicadas abaixo e/ou outras normas relevantes:

Diretiva CEM: 2014/30/UE

EN 55032:2012/AC:2013 Class B

EN 55024:2010

EN 55032:2015+AC 2016 Class B

EN 61000-3-3:2013

EN 61000-3-2:2014-3-Class D

Diretiva LVD: 2014/35/UE

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Diretiva RSP: 2011/65/UE

EN 50581:2012

Regulamentação (CE) N°. 1275/ 2008; EN 50564:2011

Ano para iniciar a utilização da marca CE: 2019.
