Typ produktu	Farebný LCD monitor TFT
Veľkosť obrazovky	21,5 palca (55 cm)
Maximálne rozlíšenie	1920 x 1080 pri 60 Hz
Jas	200 cd/m² (typ.)
Kontrast	100 000 000:1 max. (ACM)
Pozorovacie uhly	90° horizontálne, 65° vertikálne (CR=10)
Odozva	5 ms (zapnutie do vypnutia)
Počet farieb	16,7 miliónov
Horizontálna frekvencia	30 ~ 80 kHz
Vertikálna frekvencia	55 ~ 75 Hz
Rozmery (Š x V x H)	508 x 390,5 x 206,8 mm
Hmotnosť	3,66 kg
Napájanie	100 - 240 V~, 50/60 Hz
Spotreba (zapnutý režim)	18,1 W (typ.)
Spotreba (pohotovostný režim)	0,45 W (typ.)
Spotreba (vypnutý režim)	0,35 W (typ.)
Vstupné konektory	D-Sub, DVI-D (model s dvojitým vstupom), HDMI (model so vstupom HDMI)
Vstavané reproduktory	1 W x 2 (len model so zvukovým vstupom)
Náklon	-5° až +25°
Odnímateľná noha	Áno
Energetická trieda	B
Ročná spotreba energie	38 kWh (model HDMI)
Prevádzková teplota	0 °C až 40 °C
Prevádzková vlhkosť	20 % až 80 %

Často kladené otázky - V226HQLB ACER

Ako vyčistiť obrazovku monitora Acer V226HQLB?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci roztok bez rozpúšťadla na mäkkú handričku a jemne utrite obrazovku. Nikdy nepoužívajte abrazívne prostriedky ani kvapaliny priamo na obrazovku.

Aké je maximálne podporované rozlíšenie?

Maximálne rozlíšenie je 1920 x 1080 pri 60 Hz.

Ako pripojiť monitor k počítaču?

Vypnite počítač, pripojte signálny kábel (VGA, DVI-D alebo HDMI podľa modelu) medzi monitor a grafickú kartu. Utiahnite skrutky a potom pripojte napájací kábel. Potom zapnite počítač a monitor.

Má monitor vstavané reproduktory?

Áno, niektoré modely obsahujú reproduktory s výkonom 1 W x 2. Skontrolujte prítomnosť audio konektora (AUDIO IN) na vašom monitore.

Čo robiť, ak obrazovka nezobrazuje žiadny obraz?

Skontrolujte, či je napájací kábel zapojený a či je monitor zapnutý (modrý indikátor). Uistite sa, že signálny kábel je správne pripojený k počítaču. Skúste stlačiť tlačidlo Auto pre optimalizáciu zobrazenia.

Aké sú pozorovacie uhly tohto monitora?

Pozorovacie uhly sú 90° horizontálne a 65° vertikálne (pre kontrastný pomer 10:1).

Môžem nakláňať monitor?

Áno, náklon je nastaviteľný od -5° do +25°. Noha je tiež odnímateľná.

Aká je spotreba elektrickej energie v pohotovostnom režime?

V pohotovostnom režime je spotreba typicky 0,45 W. V režime vypnutia je 0,35 W.

Ako sa dostať do ponuky OSD?

Stlačte tlačidlo Menu pre zobrazenie ponuky OSD. Použite tlačidlá Menej/Viac na navigáciu a opätovným stlačením Menu potvrďte výber.

Je monitor v súlade s normou RoHS?

Áno, tento monitor je v súlade so smernicou RoHS 2011/65/EÚ a nesie označenie CE.

NÁVOD NA OBSLUHU V226HQLB ACER

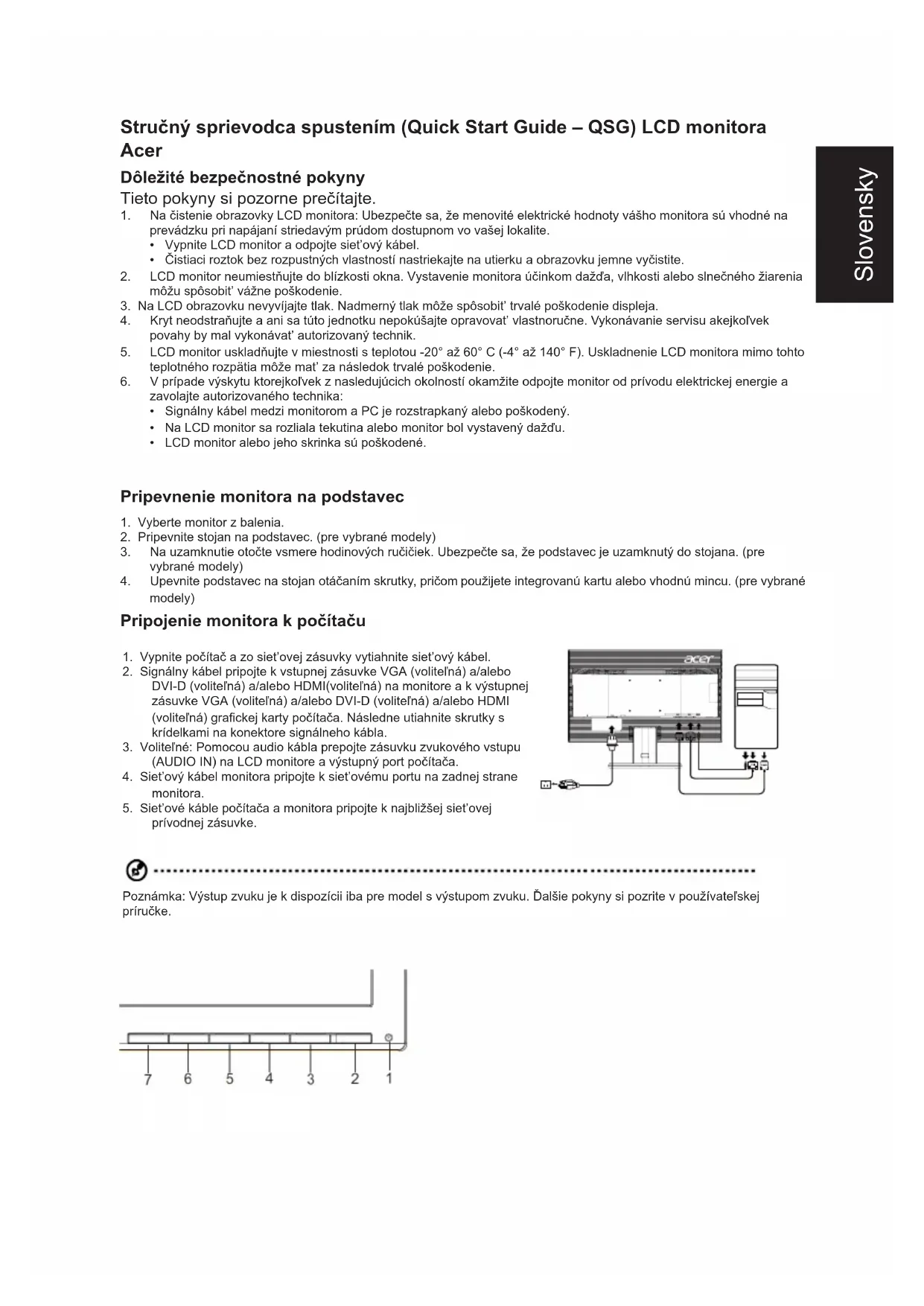

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým průdom dostupnom vo vašej lokalite.

1. LCD monitor neumiestňujte do blízkosti okna. Vystavenie monitora účinkom dažda, vlhkosti alebo slnečného žiarenia môžu spôsobit' vážne poškodenie.

2. Na LCD obrazovku nevyvíjajte tlak. Nadmerný tlak môže spôsobit' trvalé poškodenie displeja.

3. Kryt neodstraňujte a ani sa túto jednotku nepokúšajte opravovat' vlastnoručne. Vykonávanie servisu akejkol'vek povahy by mal vykonávat' autorizovaný technik.

4. LCD monitor uskladňujte v miestnosti s teplotou -20° až 60° C (-4° až 140° F). Uskladnenie LCD monitora mimo tohto teplotného rozpätia môže mat' za následok trvalé poškodenie.

5. V prípade výskytu ktorejkol'vek z nasledujúcich okolností okamžite odpojte monitor od prívodu elektrickej energie a zavolajte autorizovaného technika:

6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.

7. Na LCD monitor sa rozliala tekutina alebo monitor bol vystavený daždu.
   • LCD monitor alebo jeho skrinka sú poškodené.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte vsmere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

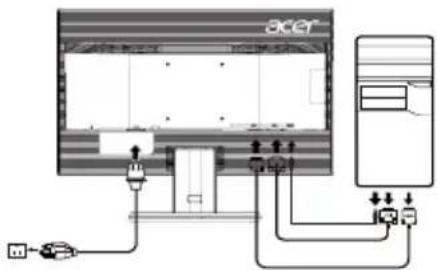

Pripojenie monitora k počítaču

1. Vypnite počítač a zo siet'ovej zásuvky vytiahnite siet'ový kábel.
2. Signálny kábel pripojte k vstupnej zásuvke VGA (voliteľná) a/alebo DVI-D (voliteľná) a/alebo HDMI(voliteľná) na monitore a k výstupnej zásuvke VGA (voliteľná) a/alebo DVI-D (voliteľná) a/alebo HDMI (voliteľná) grafickej karty počítača. Následne utiahnite skrutky s krídelkami na konektore signálneho kábla.
3. Volitelné: Pomocou audio kábla prepojte zásuvku zvukového vstupu (AUDIO IN) na LCD monitore a výstupný port počítača.
4. Siet'ový kábel monitora pripojte k siet'ovému portu na zadnej strane monitora.
5. Siet'ové kable počítača a monitora pripojte k najbližšej siet'ovej prívodnej zásuvke.

acer

Poznámka: Výstup zvuku je k dispozícii iba pre model s výstupom zvuku. Ďalšie pokyny si pozrite v používatel'skej príručke.

7 6 5 4 3 2 1

External controls

Toto zariadenie bolo testované a zistilo sa, že splňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa vzmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení vobytnej zóne. Toto zariadenie generuje, používa a môže vyžarovat’ vysokofrekvenčnú energiu a ak nie je nainštalované a používané vsúlade spokynmí, môže spôsobovať škodlivé rušenie rádiových komunikácií.Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedójde. Ak toto zariadenie spôsobuje škodlivé rušenie příjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť onápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

• Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu.
• Predlžte vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač.
• Poradte sa spredajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie ozhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor splňa základné požiadavky a d'alšie príslušné ustanovenia smernice oEMK 2014/30/EU, smernice onízkom napátí 2014/35/EU, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES ovytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Všetky pripojenia k iným počítačovým zariadeniam musia byť vykonané spoužitím tienených káblov, aby sa dodržala zhoda spredpismi oEMK

K tomuto zariadeniu možno pripojit iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atd.) certifikované na zhodu slimitmi triedy B. Prevádzka snecertifikovanými periférnymi zariadeniami bude mať pravdepodobne za následok rušenie rádiového a televízneho prijmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovat tento produkt, ktoré udeľuje Federal Communications Commission (FCC – Federálny výbor pre komunikácie vUSA).

Prevádzkové podmienky

Toto zariadenie je vsúlade sčasťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniest' akékol'vek prijaté rušenie, vrátane rušenia, ktoré môže spôsobit' nežiaducu prevádzku.

Upozornenie: Pre používatel'ov vKanade

CAN ICES-3(B)/NMB-3(B)

Likvidácia nepotrebného zariadenia používatel'mi vsúkromných domácnostiach vEurópskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu siným odpadom zdomácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečit, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie otom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obrát’te na svoj miestny mestský úrad, služby nakladania sodpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD panel	Druh monitora TFT farebný LCD
	Veľkost' 21.5"W (55cm)
	Rozstup pixlov 0.248 mm (H)	x 0.248 mm (V)
	Jas 200cd/m	^2 (typický)
	Kontrast 100,000,000:1Max.	ACM)
	Uhol pre sledovanie 90° (H))	65° (V) (CR=10)
	Doba odozvy 5ms (on/off)
	Typ panela TN
	Horizontálny kmitočet 30~80	KHz
	Vertikálny kmitočet 55~75Hz
Počet farieb displeja 16.7M farieb
Frekvencia kmitania bodu 180MHz
Maximálne rozlíšenie		1920x1080@60Hz
Bez nutnosti ručnej konfigurácie VESA DDCCI/D		DC2B
Razred energijske učinkovitosti B
*Letna poraba energije 38 (kWh) (za model z vho		dom HDMI)
Spotreba energie @200cd/ m^2	Režim zapnutia	18.1W(typ.)
	Režim spánku 0.45W(typ.)
	Režim vypnutia	0.35W(typ.)
Konektor pre vstup		D-Sub24 kolíkový DVI-D (iba pre modely s duálnym vstupom)HDMI (iba pre modely s HDMI)
Vstupný video signál		Analógový: 0,7 Vp-p(štandard), 75 ohmov, pozitívnyDigitálny signál (iba pre modely s duálnym vstupom)HDMI signál (iba pre modely s HDMI)
Reproduktor		1W x 2(iba pre modely s Audio-Input)
Zvuk		Vstup zvuku (iba pre modely so vstupom zvuku)
		Výstup zvuku (iba pre modely s výstupom zvuku)
Maximálny rozmer obrazovky		Horizontálny:476.6mmVertikálny:268.1 mm
Zdroj energie		100-240V~, 50/60Hz
Prevádzkové prostredie		Prevádzková teplota: 0°C až 40°CSkladovacia teplota: -20°C až 60°CPrevádzková vlhkost': 20% až 80%
Rozmery		508 (Š) x 390.5 (V) x 206.8 (H) mm
Hmotnost' (čistá hmotnost')		3.66 kg jednotka (čistá hmotnost')
Špecifikácie mechanizmu		Nagib: Od -5 do +25°Natočenie: NieNastavenie výšky: NiePreklopenie: NieOdpojiteľný stojan s pätkou: Áno
VonkajšieOvládače:	Prepínač/Tlačidlo	Siet'ové tlačidlo Automatické nastavenie/UkončenieL'avé (<)/Pravé (>) Spúšťací klávesMENU/ENTER
	Funkcia	Management Acer Color blue Light jasz kontrastovať Color Temp 6 os Hue 6 os Saturation Automatická konfigurácia H. Position V. Position ohnisko hodiny Jazyk OSD Timeout wide Mode DDC / CI ACM vstup auto Source Režim rýchleho spustenia Reštartovať informácie
* Všetky technické špecifikácie podliehajú zmenám bez predchádzajúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.*Ročná spotreba energie sa vypočíta spoužitím charakteristickej spotreby energie 4 hodiny denne, 365 dní vroku.
