V226HQLB - Monitors ACER - Bezmaksas lietošanas instrukcija

Produkta veids	LCD krāsu TFT monitors
Ekrāna izmērs	21,5 collas (55 cm)
Maksimālā izšķirtspēja	1920 x 1080 pie 60 Hz
Spilgtums	200 cd/m² (tip.)
Kontrasts	100 000 000:1 maks. (ACM)
Skata leņķis	90° horizontāli, 65° vertikāli (CR=10)
Reakcijas laiks	5 ms (no ieslēgšanas līdz izslēgšanai)
Attēlotās krāsas	16,7 miljoni
Horizontālā frekvence	30 ~ 80 kHz
Vertikālā frekvence	55 ~ 75 Hz
Izmēri (P x A x D)	508 x 390,5 x 206,8 mm
Neto svars	3,66 kg
Barošana	100 - 240 V~, 50/60 Hz
Enerģijas patēriņš (aktīvais režīms)	18,1 W (tip.)
Enerģijas patēriņš (gaidstāve)	0,45 W (tip.)
Enerģijas patēriņš (izslēgts)	0,35 W (tip.)
Ievades savienotāji	D-Sub, DVI-D (divu ieeju modelis), HDMI (HDMI ieejas modelis)
Iebūvētie skaļruņi	1 W x 2 (tikai Audio-Ieejas modelis)
Slīpums	-5° līdz +25°
Noņemama kāja	Jā
Energoefektivitātes klase	B
Gada enerģijas patēriņš	38 kWh (HDMI modelis)
Darba temperatūra	0 °C līdz 40 °C
Darba mitrums	20 % līdz 80 %

Bieži uzdotie jautājumi - V226HQLB ACER

Kā tīrīt Acer V226HQLB monitora ekrānu?

Izslēdziet monitoru un atvienojiet barošanas vadu. Izsmidziniet bezšķīdinātāja tīrīšanas šķīdumu uz mīkstas drānas un viegli noslaukiet ekrānu. Nekad neizmantojiet abrazīvus līdzekļus vai šķidrumus tieši uz ekrāna.

Kāda ir maksimālā atbalstītā izšķirtspēja?

Maksimālā izšķirtspēja ir 1920 x 1080 pie 60 Hz.

Kā pieslēgt monitoru datoram?

Izslēdziet datoru, pievienojiet signāla kabeli (VGA, DVI-D vai HDMI atkarībā no modeļa) starp monitoru un grafikas karti. Pievelciet skrūves, tad pievienojiet barošanas kabeli. Pēc tam ieslēdziet datoru un monitoru.

Vai monitoram ir iebūvēti skaļruņi?

Jā, daži modeļi ietver 1 W x 2 skaļruņus. Pārbaudiet, vai monitoram ir audio ieejas ligzda (AUDIO IN).

Ko darīt, ja ekrānā nav attēla?

Pārbaudiet, vai barošanas kabelis ir pievienots un monitors ir ieslēgts (zila indikatora gaisma). Pārliecinieties, vai signāla kabelis ir pareizi pievienots datoram. Mēģiniet nospiest pogu Auto, lai optimizētu attēlu.

Kādi ir šī monitora skata leņķi?

Skata leņķi ir 90° horizontāli un 65° vertikāli (kontrasta attiecībai 10:1).

Vai es varu noliekt monitoru?

Jā, slīpums ir regulējams no -5° līdz +25°. Kāja ir arī noņemama.

Kāds ir enerģijas patēriņš gaidstāves režīmā?

Gaidstāves režīmā patēriņš parasti ir 0,45 W. Izslēgtā režīmā tas ir 0,35 W.

Kā piekļūt OSD izvēlnei?

Nospiediet pogu Menu, lai parādītu OSD izvēlni. Izmantojiet pogas Mīnuss/Pluss, lai pārvietotos, un vēlreiz nospiediet Menu, lai apstiprinātu izvēli.

Vai monitors atbilst RoHS standartam?

Jā, šis monitors atbilst RoHS direktīvai 2011/65/ES un tam ir CE marķējums.

LIETOŠANAS INSTRUKCIJA V226HQLB ACER

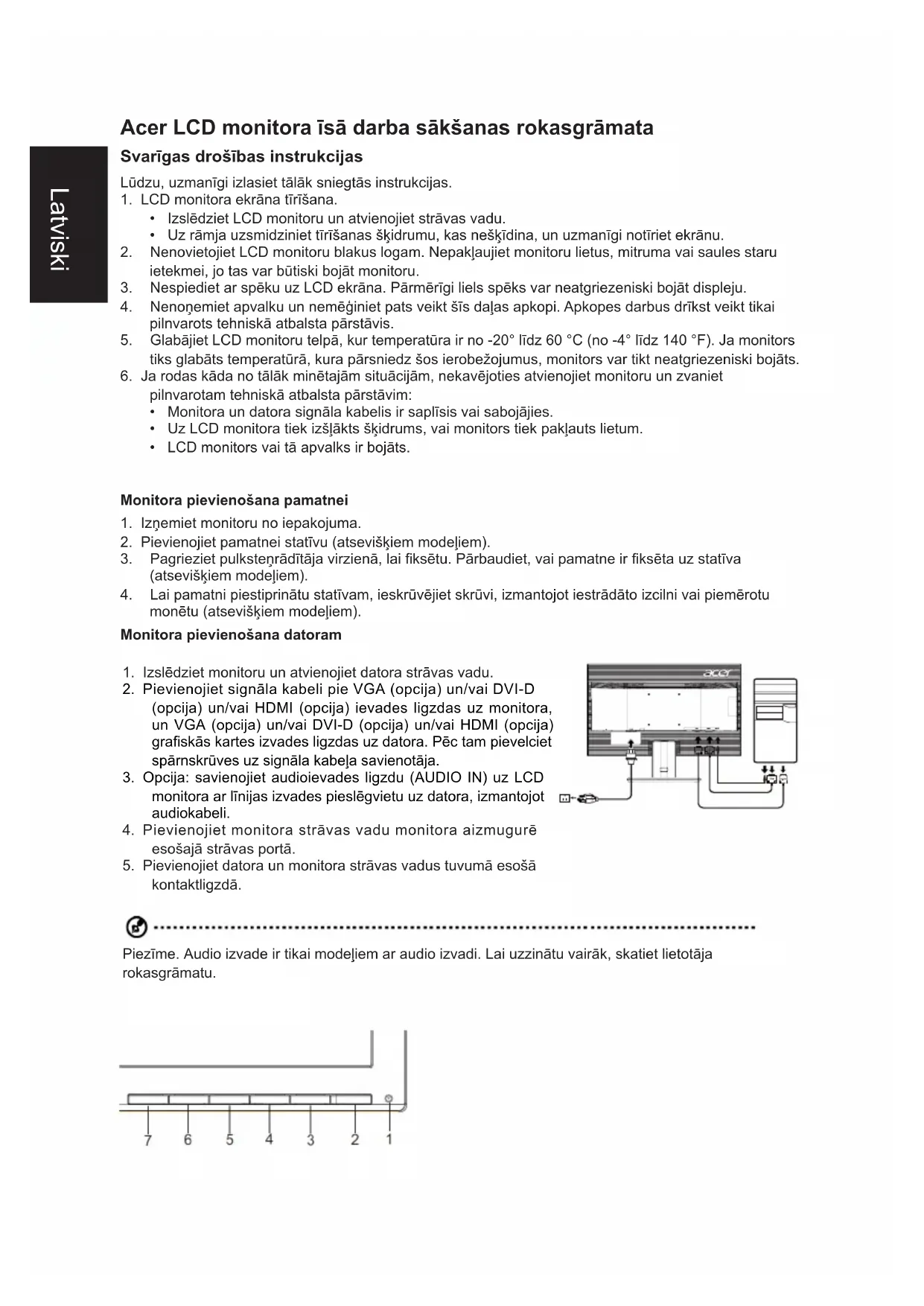

Acer LCD monitora išā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana.

2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.

3. Uz rāmja uzsmidziniet tīrīšanas škīdrumu, kas neškīdina, un uzmanīgi notīriet ekrānu.

4. Nenovietojiet LCD monitoru blakus logam. Nepakļaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.

5. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.

6. Nenoņemiet apvalku un nemēģiniet pats veikt šīs daļas apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniskā atbalsta pārstāvis.
7. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60 °C (no -4° līdz 140 °F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.

8. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:

9. Monitora un datora signāla kabelis ir saplīsis vai sabojājies.

10. Uz LCD monitora tiek izšljakts škidrums, vai monitors tiek pakļauts lietum.
    • LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Iznemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atseviškiem modeliem).
3. Pagrieziet pulksteņrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atseviškiem modeliem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atseviškiem modeliem).

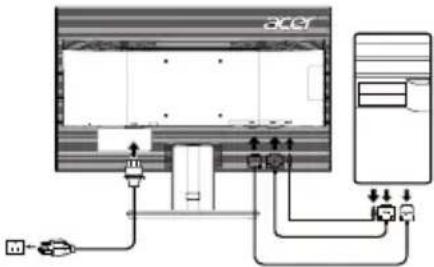

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. Pievienojiet signāla kabeli pie VGA (opcija) un/vai DVI-D (opcija) un/vai HDMI (opcija) ievades ligzdas uz monitora, un VGA (opcija) un/vai DVI-D (opcija) un/vai HDMI (opcija) grafiskās kartes izvades ligzdas uz datora. Pēc tam pievelciet spārnskrūves uz signāla kabela savienotāja.
3. Opcija: savienojiet audioievades ligzdu (AUDIO IN) uz LCD monitora ar līnijas izvades pieslēgVietu uz datora, izmantojot audiokabeli.
4. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
5. Pievienojiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.

Piezīme. Audio izvade ir tikai modeliem ar audio izvadi. Lai uzzinātu vairāk, skatiet lietotāja rokasgrāmatu.

7 6 5 4 3 2 1

Ārējie vadības elementi

1&2 leslēgšanas/izslēgšanas poga/indikators			Ieslēdz/izslēdz monitoru. Zils indikators norāda par ieslēgtu pozīciju. Dzeltens indikators norāda par gaidstāves/ enerģijas taupīšanas režīmu.
3&4 </> Samazināšana/palielināšana			Ja OSD ir aktīvs, nospiediet pogu Minus vai Plus, lai pārslēgtos no vienas OSD opcijas uz citu. Ja OSD nav aktīvs, nospiediet pogu Minus vai Plus, lai pielāgotu skajumu. (Opcija)
5 Menu Ekrāna izvēlnes funkcijas			Nospiediet, lai skatītu ekrāna izvēlni. Nospiediet vēlreiz, lai atvērtu atlasīto ekrāna izvēlnes elementu.
6 Auto Automātiski			Ja displejs ekrānā (OSD) ir aktīvs, nospiediet Auto (Automātiski), lai izietu no OSD. Kad OSD ir neaktīvs, nospiediet Auto, un monitors automātiski optimizēs displeja vietu, fokusu un sinhronizāciju.
7 Empo		taustiņš	a. Kad izvēlne uz ekrāna (OSD) ir aktivēta, šī poga darbojas kā poga IZIET (iziet no OSD izvēlnes).b. Kad izvēlne uz ekrāna (OSD) ir neaktīva, nospiediet šo pogu, lai izvēlētos scenārija režīmu.

Regulas un drošības paziņojumi

FCC paziņojums

Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. dalai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstākļos. Šī ierīce ğenerē, izmanto un izstaro radiofrekvences energīju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztvērējantenu.
- Pārvietojiet ierīci tālāk no uztvērēja.
- Pievienojiet ierīci citā elektriskajā kēdē, nevis tajā, kurā ir pievienots uztvērējs.
- Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

CE paziņojums par atbilstību

Ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst visām būtiskām prasībām un citiem saistošiem noteikumiem, kas minēti EMC direktīvā 2014/30/EU, zemspreguma direktīvā 2014/35/EU, RoHS direktīvā 2011/65/EU un direktīvā 2009/125/EK saistībā ar ekodizaina prasību īstenošu energotaupīgos produktos.

Paziņojums Aizsargāti kabeli

Visi savienojumi ar citām datorierīcēm ir jāveido, izmantojot aizsargātus kabelus, lai nodrošinātu atbilstību EMC prasībām.

Paziņojums Perifērās ierīces

Šim aprīkojumam drīkst pievienot tikai tādas perifērās ierīces (ieejas/izejas ierīces, terminālus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērās ierīces var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atļāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci. Lai novērstu bojājumu monitoram, neceliet to aiz pamatnes.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. dalai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.

Paziņojums Lietotājiem Kanādā

CAN ICES-3(B)/NMB-3(B)

Nolietotā aprīkojuma utilizēšana, kas attiecas uz privātām mājsaimniecībām Eiropas Savienībā

Šis simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Jūsu pienākums ir utilizēt nolietoto aprīkojumu, nododot to speciālās savākšanas vietās, kur notiek elektriskā un elektroniskā aprīkojuma otrreizēja pārstrāde. Atsevišķa nolietotā aprīkojuma savākšana un otrreizēja utilizēšana palīdz taupīt dabas resursus un nodrošina tādu pārstrādi, kas pasargā cilvēku veselību un vidi. Lai iegūtu papildinformāciju par vietām, kur var nodot nolietoto aprīkojumu otrreizējai pārstrādei, lūdzu, sazinieties ar savu pašvaldību, mājsaimniecības aprīkojumu utilizēšanas dienestu vai veikalu, kur iegādājāties produktu.

SPECIFIKĀCIJA

LCD Panel	Vadošā sistēma TFT krāsu LCD
	Lielums 21.5 collas	(55 cm)
	Pikseji 0.248x0.248 mm (augstums x platums)
	Spilgtums 200cd/m	^2 (parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata lenkis 90° (H) 65° (V) (CR=10)
	Reagēšanas laiks	5ms (on/off)
	Paneja tips TN
	H-frekvence 30~80 KHz
	V-frekvence 55~75 Hz
Displeja krāsas 16.7M krāsas
Punktu pulkstenis 180MHz
Maksimālā izšķirtspēja		1920x1080@60Hz
Plug & Play VESA DDCCI/DDC2B
Enerģijas efektivitātes klase B
* Enerģijas patēriņš gadā 38 (kWh) (modeļiem ar HDMI ieeju)
Enerģijas patēriņš @200cd/m2	leslēgtā režīmā 18	1W (parasti)
	Miega režīmā	0.45 W (parasti)
	Izslēgtā režīmā	0.35 W (parasti)
Ieejas savienotājs		D-SubDVI-D (Dual Link) 24 kontaktu (tikai modelļiem ar divām ieejām)HDMI (tikai modelļiem ar HDMI ieeju)
Ieejas videosignāls		Analogā: 0,7 V p-p (standarts), 75 omi, pozitīvsDigitālais signāls (tikai modelļiem ar divām ieejām)HDMI signāls (tikai modelļiem ar HDMI ieeju)
Skajruņi		1W x 2 (tikai modelļiem ar audio ieeju)
Audio		Audio ievade (tikai modelim ar audio ievadi)
		Audio izvade (tikai modelim ar audio izvadi)
Maksimālais ekrāna lielums		Horizontāli: 476.6mmVertikāli: 268.1 mm
Enerģijas avots		100-240V~, 50/60Hz
Vides apsvērumi		Darbības temperatūra: 0°C-40°CGlabāšanas temperatūra: -20°-60 °CDarbības mitrums: 20%-80%
Izmēri		508 x 390.5 x 206.8 mm (platums x augstums x dzilums)
Svars (N. W.)		3.66kg (neto)
Mehānisma specifikācijas		Sasvēršana: -5° līdz +25°Pagriešana: navAugstuma regulēšana: navLocīkla: navNoņemams pamatnes statnis: ir
Ārējās vadīklas	Slēdži/pogas	leslēgšanas poga Automātiski/iziešanaPa kreisi(<)/Pa labi(>) E(Empowering) taustiņšIzvēlne/atvēršana
	Slēdži/pogas	Acer Color ManagementBlue Light valodaspilgtums OSD noildzekontrasts Wide ModeColor Temp DDC / CI6 ass Hue ACM6 ass Piesātinājums ievadeAuto Config Auto SourceH. Position Quick Start ModeV. Position Resetfokuss informācija pulkstenis
* Visas specifikācijas var tikt mainītas bez paziņojuma.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālā Acer atbalsta vietnē.
* Enerğijas patēriņš gadā tiek aprēķināts, izmantojot parastu enerğijas patēriņa apjomu 4 stundās/dienā, 365 dienās gadā.
