Produkto tipas	TFT spalvotas LCD monitorius
Ekrano dydis	21,5 colio (55 cm)
Maksimali raiška	1920 x 1080 esant 60 Hz
Šviesumas	200 cd/m² (tip.)
Kontrastas	100 000 000:1 maks. (ACM)
Žiūrėjimo kampas	90° horizontaliai, 65° vertikaliai (CR=10)
Reakcijos laikas	5 ms (nuo įjungimo iki išjungimo)
Rodomos spalvos	16,7 milijonų
Horizontalus dažnis	30 ~ 80 kHz
Vertikalus dažnis	55 ~ 75 Hz
Matmenys (P x A x G)	508 x 390,5 x 206,8 mm
Grynasis svoris	3,66 kg
Maitinimas	100 - 240 V~, 50/60 Hz
Energijos sąnaudos (įjungta)	18,1 W (tip.)
Energijos sąnaudos (budėjimo režimas)	0,45 W (tip.)
Energijos sąnaudos (išjungta)	0,35 W (tip.)
Ĭvesties jungtys	D-Sub, DVI-D (dvigubos įvesties modelis), HDMI (HDMI įvesties modelis)
Ĭmonte garsiakalbiai	1 W x 2 (tik garso įvesties modelis)
Pakreipimas	-5° iki +25°
Nuimamas stovas	Taip
Energijos vartojimo efektyvumo klasė	B
Metinės energijos sąnaudos	38 kWh (HDMI modelis)
Darbinė temperatūra	0 °C iki 40 °C
Darbinė drėgmė	20 % iki 80 %

Dažnai užduodami klausimai - V226HQLB ACER

Kaip išvalyti Acer V226HQLB monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Purškite valymo tirpalą be tirpiklių ant minkštos šluostės ir švelniai nuvalykite ekraną. Niekada nenaudokite abrazyvinių priemonių ar skysčių tiesiai ant ekrano.

Kokia yra maksimali palaikoma raiška?

Maksimali raiška yra 1920 x 1080 esant 60 Hz.

Kaip prijungti monitorių prie kompiuterio?

Išjunkite kompiuterį, prijunkite signalo kabelį (VGA, DVI-D arba HDMI, priklausomai nuo modelio) tarp monitoriaus ir vaizdo plokštės. Priveržkite varžtus, tada prijunkite maitinimo kabelį. Tada įjunkite kompiuterį ir monitorių.

Ar monitorius turi įmontuotus garsiakalbius?

Taip, kai kuriuose modeliuose yra 1 W x 2 garsiakalbių. Patikrinkite ar jūsų monitoriuje yra garso lizdas (AUDIO IN).

Ką daryti, jei ekrane nėra jokio vaizdo?

Patikrinkite, ar maitinimo kabelis prijungtas ir ar monitorius įjungtas (mėlyna lemputė). Įsitikinkite, kad signalo kabelis tinkamai prijungtas prie kompiuterio. Pabandykite paspausti mygtuką Auto, kad optimizuotumėte ekraną.

Kokie yra šio monitoriaus žiūrėjimo kampai?

Žiūrėjimo kampai yra 90° horizontaliai ir 65° vertikaliai (esant kontrasto santykiui 10:1).

Ar galiu pakreipti monitorių?

Taip, pakreipimas reguliuojamas nuo -5° iki +25°. Stovas taip pat yra nuimamas.

Koks energijos suvartojimas budėjimo režimu?

Budėjimo režimu energijos suvartojimas paprastai yra 0,45 W. Išjungimo režimu – 0,35 W.

Kaip patekti į OSD meniu?

Paspauskite Menu mygtuką, kad būtų rodomas OSD meniu. Naudokite mygtukus Mažiau/Daugiau naršymui ir vėl paspauskite Menu, kad patvirtintumėte pasirinkimą.

Ar monitorius atitinka RoHS standartą?

Taip, šis monitorius atitinka RoHS direktyvą 2011/65/ES ir turi CE ženklą.

NAUDOJIMO INSTRUKCIJA V226HQLB ACER

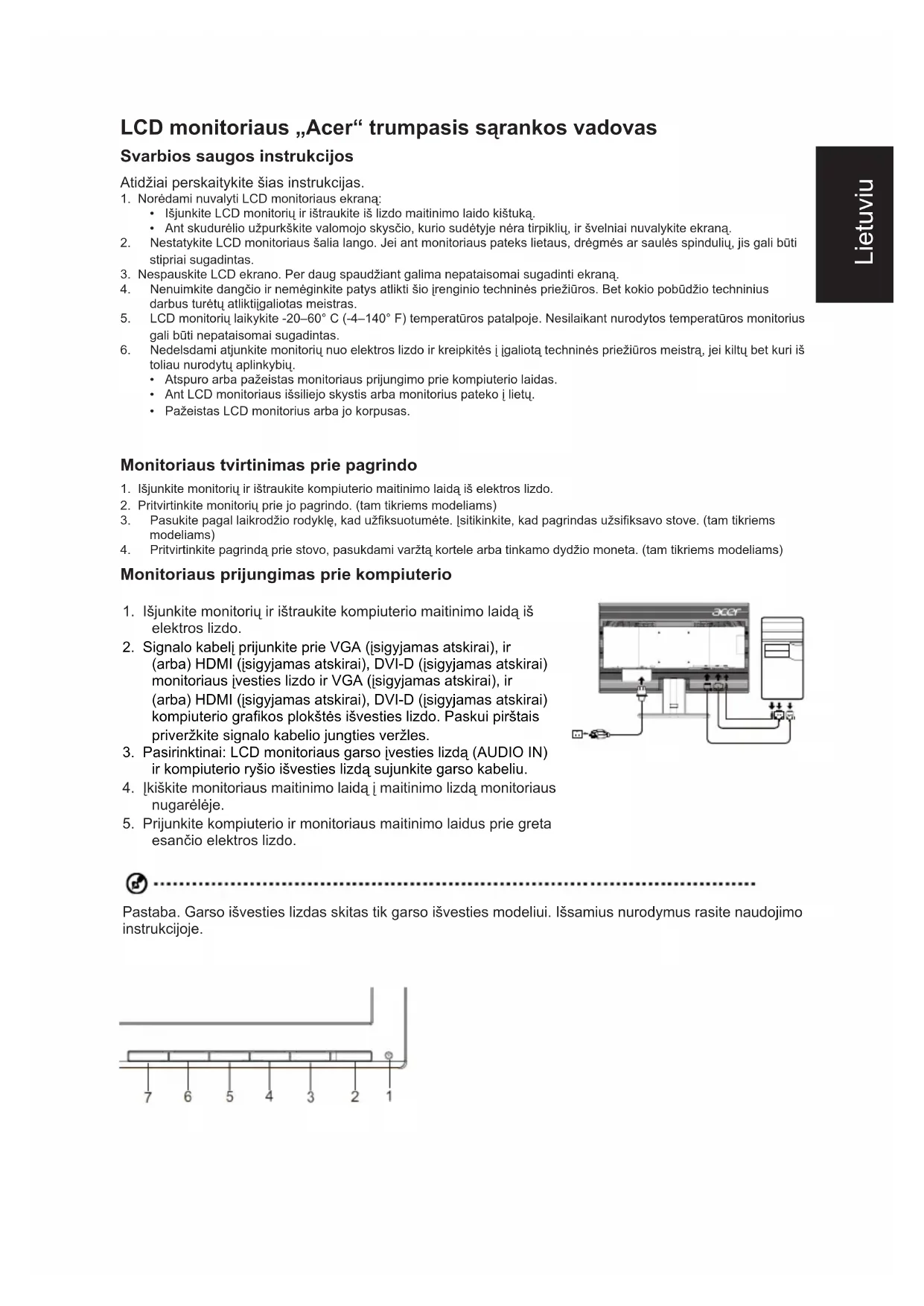

LCD monitoriaus „Acer“ trumpasis sąrankos vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną:

- Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuka. - Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekrana.

1. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.

2. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekrana.

3. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atliktiigaliotas meistras.

4. LCD monitorių laikykite -20–60° C (-4–140° F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.

5. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į igaliotą techninės priežiūros meistra, jei kiltų bet kuri iš toliau nurodytų aplinkybių.

6. Atspuro arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.

7. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko j lietu.
   • Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Isitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžta kortele arba tinkamo dydžio moneta. (tam tikriems modeliams)

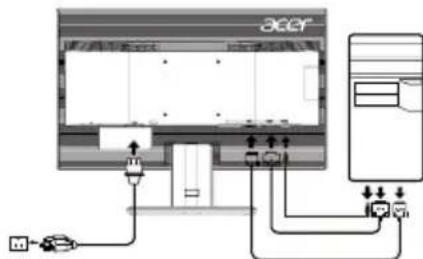

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. Signalo kabelj prijunkite prie VGA (jsigyjamas atskirai), ir (arba) HDMI (jsigyjamas atskirai), DVI-D (jsigyjamas atskirai) monitoriaus jvesties lizdo ir VGA (jsigyjamas atskirai), ir (arba) HDMI (jsigyjamas atskirai), DVI-D (jsigyjamas atskirai) kompiuterio grafikos plokštės išvesties lizdo. Paskui pirštais priveržkite signalo kabelio jungties veržles.
3. Pasirinktinai: LCD monitoriaus garso įvesties lizdą (AUDIO IN) ir kompiuterio ryšio išvesties lizdą sujunkite garso kabeliu.
4. Ikiškite monitoriaus maitinimo laidą i maitinimo lizda monitoriaus nugarėlėje.
5. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

ACER

Pastaba. Garso išvesties lizdas skitas tik garso išvesties modeliui. Išsamius nurodymus rasite naudojimo instrukcijoje.

7 6 5 4 3 2 1

Išoriniai valdikliai

1&2	Maitinimo mygtukas / indikatorius	Ijungia ir išjungia monitorių. Mėlynas rodo įjungtą maitinimą. Geltonas rodo budėjimo / energijos taupymo režimą.
3&4	Minusas/pliusas	Jei OSD aktyvintas, spauskite pliuso arba minuso mygtukus reikiamoms OSD parinktims keisti. Jei OSD pasyvintas, spauskite pliuso arba minuso mygtukus garsumui reguliuoti. (Pasirinktinai)
5 Menu	Ekrano rodinių funkcijos	Paspauskite, kad peržiūrėtumėte ekrano rodinius. Dar kartą paspauskite, kad atidarytumėte pasirinktą ekrano rodini.
6 Auto	Automatinis	Jei OSD veikia, spauskite „Automatinis“, kad išeitumėte iš OSD. Kai OSD neveikia, spauskite „Automatinis“, ir monitorius automatiškai optimizuos ekrano rodymo padėti, židinį ir synchronizaciją.
7	Mygtukas „Empowering	a. Jei OSD aktyvintas, šis mygtukas veikia kaip išėjimo klavišas (išeiti iš OSD meniu).b. Kai OSD pasyvintas, paspauskite šį mygtuką scenarijui arba režimui pasirinkti.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje.

Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energija. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukciju, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantiju, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• Pakeisti antenos kryptj arba vieta.
• Padidinti atstuma tarp jrenginio ir imtuvo.
• Prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas.
• Kreiptis pagalbos i pardavimo atstovą arba patyrusi radijo ar televizijos meistra.

CE atitikties deklaracija

„Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/EU, Žemos įtampos įrenginių direktyvos 2014/35/EU, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Pranešimas Ekranuotieji kabeliai

Visos jungtys i skaičiavimo irenginius turi būti sudarytos iš ekranuotujų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Pranešimas Išoriniai jrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

lspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį. Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Naudojimo salygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Pranešimas Naudotojams Kanadoje

CAN ICES-3(B)/NMB-3(B)

Privačių namų ūkių naudotojų įrangos atliekų šalinimas Europos Sajungoje

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą i specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD plokštė	Valdymo sistema TFT	spalvinis LCD
	Dydis 21.5"W (55cm)
	Vaizdo taškų dydis 0.248 mm (H) x 0.248 mm (V)
	Ryškumas 200cd/m	^2 (jprastas)
	Kontrastas 100,000,000:1 maks. (ACM)
	Regimasis kampas 90° (H) 65° (V) (CR=10)
	Atsako trukmė 5ms (on/off)
	Plokštės tipas TN
	Horizontalusis dažnis	30~80KHz
	Vertikalusis dažnis 55~75Hz
Ekrano spalvos 16.7M spalvos
Taškų dažnis 180MHz
Didžiausia skiriamoji geba		1920x1080@60Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijos vartojimo efektyvumo klasė		B
* Energijos sąnaudos per metus 38 (kWh) (HDMI įvesties modeliui)
Energijos sąnaudos @200cd/ m^2	Įjungimo režimu 18.1W (jprastos)
	Miego režimu	0.45W (jprastos)
	Išjungimo režimu 0.35W (jprastos)
Įvesties jungtis		D-SubDVI-D („Dual Link“) 24 kontaktų (tik dvigubos įvesties modelis)HDMI (ainult HDMI-sisendiga mudelitel)
Vaizdo įvesties signalas		Analoginis: 0,7 Vp-p (standartinis),75 omų, teigiamasSkaitmeninis signalas (tik dvigubos įvesties modelis)HDMI signalas (tik HDMI įvesties modelis)
Garsiakalbiai 1W x 2 (tik garso įvesties modelis)
Garsas		Garso įvesties lizdas (tik modeliuose su garso įvesties lizdu)
		Garso išvesties lizdas (tik modeliuose su garso išvesties lizdu)
Didžiausias ekrano dydis		Horizontaliai: 476.6 mmVertikaliai: 268.1 mm
Maitinimo šaltinis:		100–240 V~, 50/60 Hz
Aplinkos sąlygos		Naudojimo temperatūra: 0°C–35°C Saugojimo temperatūra: -20°–60°C Naudojimo drėgmė: 20%–80%
Matmenys		508 (P) x 390.5 (A) x 206.8 (G) mm
Svoris (grynasis)		3.66kg (grynasis)
Mechanizmų techniniai duomenys		Pakreipimas: nuo -5° iki +25°Pasukimas: nėraAukščio reguliavimas: nėraSukimasis: nėraNuimamas stovo pagrindas: yra
Išoriniai valdikliai	Jungikliai / mygtukai	Maitinimo mygtukas Kairėn (<) / dešinėn (>)"Menu/Enter" (Meniu/Įvestis) "Auto/Exit" (Automatinis/Išeiti) Mygtukas E („Empowering“)
	Funkcijos	"Acer" Spalvų tvarkymas kalbaMėlyna šviesa OSD timeout ryškumas platus režimas kontrastas DDC / CIspalva temp ACM6 ašis Atspalvis indėlis6 ašis Spalvingumas Auto ŠaltinisAuto Config "Quick Start Mode H. Position Atstatyti V. Position informacijaakcentasLaikrodis
* Visi techniniai duomenys gali būti keičiami iš anksto nepranešus.

„Acer“ gaminio vadovus ir kitus dokumentus rasite oficialioje „Acer“ palaikymo svetainėje.
*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.
