Caractéristique	Détails
Modèle	ACER XB323UGX
Taille de l'écran	32 pouces
Résolution	3840 x 2160 (4K UHD)
Type de panneau	IPS
Taux de rafraîchissement	170 Hz
Temps de réponse	0,5 ms (GTG)
Connectivité	HDMI, DisplayPort, USB
Support HDR	Oui, HDR400
Angle de vision	178° horizontal et vertical
Fonctionnalités supplémentaires	G-Sync Compatible, technologie Flicker-less
Dimensions (sans pied)	710 x 422 x 60 mm
Poids	8,5 kg
Consommation électrique	Max 90 W
Garantie	2 ans

FOIRE AUX QUESTIONS - XB323UGX ACER

Comment calibrer les couleurs de mon moniteur ACER XB323UGX ?

Pour calibrer les couleurs, accédez au menu OSD (On-Screen Display) et sélectionnez l'option 'Paramètres d'image'. De là, vous pouvez ajuster la température des couleurs, la saturation et le contraste selon vos préférences.

Mon moniteur ACER XB323UGX ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au moniteur. Assurez-vous également que le câble vidéo est correctement connecté à votre ordinateur. Si le problème persiste, essayez de brancher le moniteur sur une autre prise.

Comment activer le mode HDR sur le moniteur ACER XB323UGX ?

Pour activer le mode HDR, allez dans le menu OSD et sélectionnez 'Mode d'affichage'. Activez l'option 'HDR' et assurez-vous que votre source vidéo est compatible avec HDR.

Pourquoi mon moniteur ACER XB323UGX affiche-t-il un écran noir ?

Un écran noir peut être causé par un câble vidéo défectueux ou mal connecté. Vérifiez que tous les câbles sont bien en place. Si vous utilisez un ordinateur, assurez-vous que la carte graphique est correctement installée et que les pilotes sont à jour.

Mon moniteur ACER XB323UGX clignote, que faire ?

Le clignotement peut être dû à un taux de rafraîchissement incorrect. Accédez aux paramètres d'affichage de votre ordinateur et assurez-vous que le taux de rafraîchissement est réglé sur 144 Hz ou 165 Hz selon vos préférences.

Comment régler la hauteur et l'inclinaison du moniteur ACER XB323UGX ?

Le moniteur ACER XB323UGX est doté d'un support ergonomique. Pour régler la hauteur, saisissez le moniteur par les bords et tirez-le vers le haut ou vers le bas. Pour l'inclinaison, poussez ou tirez le haut du moniteur pour l'incliner selon vos besoins.

Quelles sont les options de connectivité disponibles sur le moniteur ACER XB323UGX ?

Le moniteur ACER XB323UGX dispose de plusieurs options de connectivité, y compris HDMI, DisplayPort et USB. Assurez-vous d'utiliser le bon câble pour votre appareil.

Comment résoudre les problèmes d'affichage flou sur le moniteur ACER XB323UGX ?

Si l'affichage est flou, vérifiez la résolution de votre ordinateur et assurez-vous qu'elle correspond à la résolution native du moniteur (2560 x 1440). Vous pouvez également essayer de désactiver les options de mise à l'échelle dans les paramètres d'affichage de votre système.

Comment mettre à jour le firmware de mon moniteur ACER XB323UGX ?

Pour mettre à jour le firmware, visitez le site web d'Acer et recherchez la section de support pour le modèle XB323UGX. Téléchargez le dernier firmware et suivez les instructions fournies pour l'installation.

Le son de mon moniteur ACER XB323UGX ne fonctionne pas, que faire ?

Assurez-vous que le volume du moniteur est activé et réglé à un niveau audible. Vérifiez également que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Si vous utilisez HDMI, assurez-vous que le périphérique source envoie le son via HDMI.

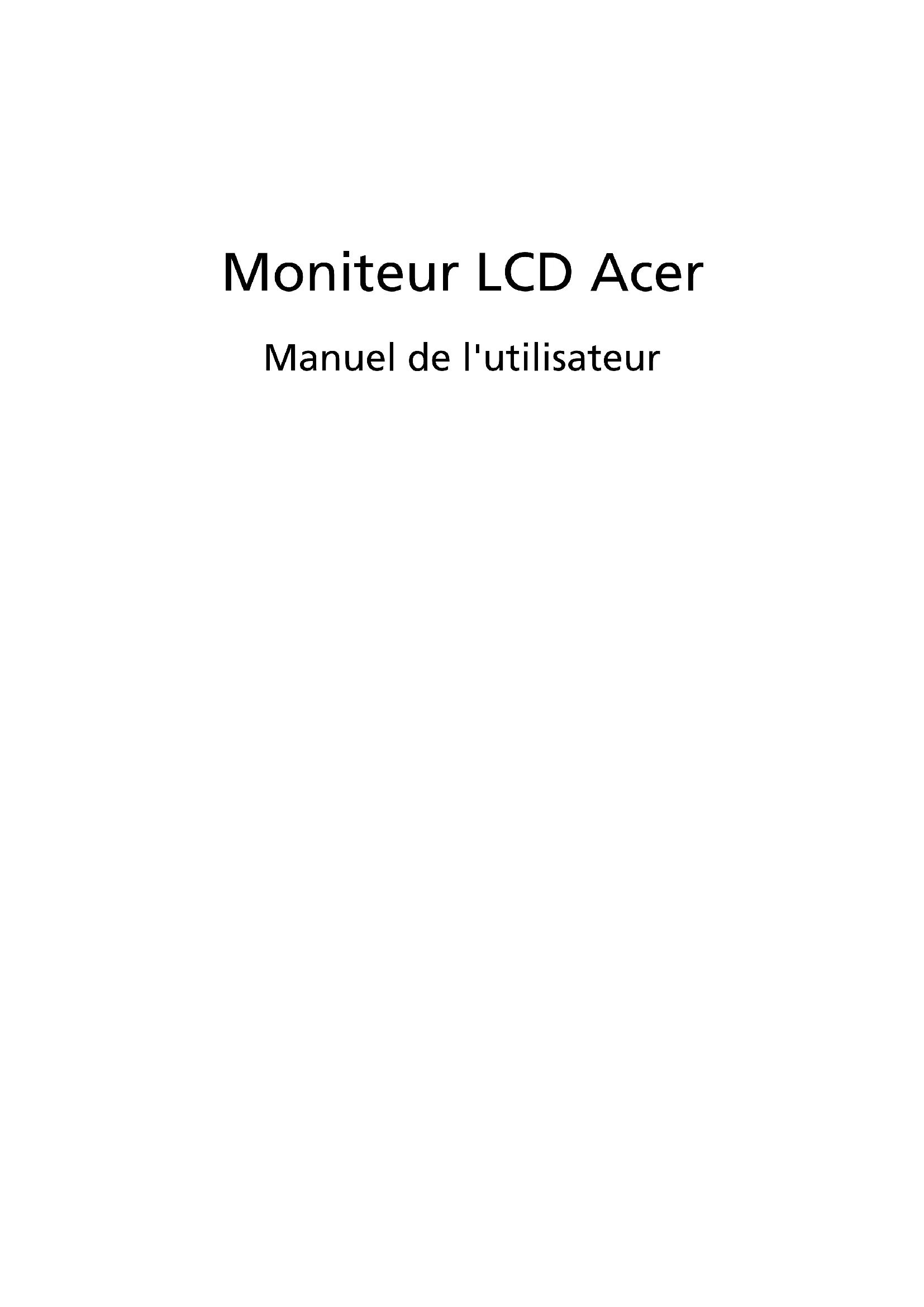

MODE D'EMPLOI XB323UGX ACER

• En raison de la nature de la lumière fluorescente, l’écran peut scintiller lors de la première utilisation. Utilisez l’interrupteur de mise sous tension pour éteindre puis rallumer l’écran et vous assurez que le scintillement a disparu.

• Vous pouvez observer une luminosité de l’écran irrégulière en fonction du motif de bureau utilisé.

• L’écran LCD dispose de 99,99% ou plus de pixels effectifs. Cela peut comprendre 0,01% de défaut ou moins, comme un pixel manquant ou un pixel qui reste allumé.

• En raison de la nature de l’écran LCD, il est possible d’observer une réminiscence de l’écran précédent après avoir changé d’image, si cette dernière était à l’écran pendant plusieurs heures. Dans ce cas, la récupération lente de l’écran s’obtient en modifiant l’image ou en coupant l’alimentation pendant quelques heures. Informations concernant votre sécurité et votre confort Instructions de sécurité Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit. Nettoyage du moniteur Veuillez suivre attentivement ces directives pour le nettoyage du moniteur.

• Débranchez toujours le moniteur avant de le nettoyer.

• Utilisez un chiffon doux pour essuyer l’écran ainsi que les faces avant et latérales du boîtier. Branchement/débranchement de l’appareil Veuillez suivre ces directives pour le branchement et le débranchement électrique de l’écran LCD.

• Assurez-vous de la bonne fixation du moniteur sur sa base avant de brancher le cordon d’alimentation à la prise de courant CA.

• Vérifiez que le moniteur LCD et l’ordinateur sont éteints avant de brancher un câble ou de débrancher le cordon d’alimentation.

• Si le système utilise plusieurs sources d’alimentation, coupez l’alimentation du système en débranchant tous les cordons d’alimentation des sources d’alimentation.iv Accessibilité Assurez-vous que la prise d’alimentation dans laquelle vous branchez le cordon d’alimentation est facilement accessible et se situe au plus près possible de l’équipement. Si vous devez couper complètement l’alimentation de l’équipement, assurez-vous de débrancher le cordon d’alimentation de la prise murale. Liste des mesures de sécurité Pour protéger votre ouïe, respectez les consignes ci-dessous.

• Augmentez petit à petit le volume, jusqu’à ce que le son soit audible et confortable, sans distorsion.

• Une fois le niveau du volume réglé, ne pas l’augmenter une fois que vos oreilles se sont adaptées au volume courant.

• Limitez la durée d’écoute d’un morceau musical lorsque le volume est élevé.

• N’augmentez pas le volume pour masquer le bruit environnant.

• Diminuez le volume si vous ne pouvez pas entendre la personne près de vous. Avertissements

• Ne pas utiliser ce produit près de l'eau.

• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d’être endommagé sérieusement.

• Les fentes et les ouvertures sont conçues à des fins de ventilation; pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires. Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.

• N’introduisez jamais d’objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.

• Pour éviter d’endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante.

• Ne jamais utiliser ce produit en faisant du sport, de l’exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les composants internes.v Utilisation de l’énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.

• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.

• Ne pas surcharger une prise d’alimentation, une barrette de connexion d’alimentation ou une prise de courant en connectant trop d’appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion.

• Le cordon d’alimentation de ce produit est équipé d’une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d’insérer la fiche du cordon d’alimentation. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails. Avertissement! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n’est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures. Remarque : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

• Utilisez uniquement le cordon d’alimentation fourni pour ce produit. Si vous devez changer le cordon d’alimentation, assurez-vous que le nouveau cordon d’alimentation est conforme aux exigences ci-dessous: type amovible, répertorié UL/certifié CSA, type SPT-2, courant nominal 7 A 125 V minimum, approuvé VDE ou équivalent, longueur de 4,5 mètres (15 pieds) au maximum.vi Dépannage du produit Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié. Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes:

• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché

• Si un liquide a été renversé dans le produit

• Si le produit a été exposé à la pluie ou à l'eau.

• Si le produit est tombé ou si le boîtier a été endommagé

• Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage

• Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation Remarque : Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit. Environnements potentiellement explosifs Éteignez votre appareil dans toutes les zones présentant une atmosphère potentiellement explosive et respectez tous les panonceaux et consignes. Les atmosphères potentiellement explosives se trouvent dans les zones où il est généralement conseillé de couper le moteur de votre véhicule. Les étincelles dans de telles zones risquent de provoquer une explosion ou un incendie ayant pour résultat des blessures ou même les morts. Éteignez l’appareil à proximité des pompes dans les stations essence. Respectez les restrictions concernant l’utilisation des équipements fréquence radio dans les dépôts, les entrepôts et les zones de distribution de carburant, des usines de produits chimiques ou dans des endroits en cours d’opérations de dynamitage. Des zones avec une atmosphère potentiellement explosive sont souvent, mais pas toujours signalées. Ces zones comprennent les cales des bateaux, les installations fixes pour stockage ou transfert des produits chimiques, les véhicules utilisant des gaz de pétrole liquéfiés (comme le propane ou le butane) et les zones dans lesquelles l’air contient des substances chimiques ou des particules comme des grains, de la poussière ou des poudres métalliques. Consignes de sécurité complémentaires Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.vii Consignes de mise au rebut Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d’informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez- vous sur le site web à l’adresse Énoncé sur les pixels des écrans LCD L’unité LCD fait appel à des techniques de fabrications de haute précision. Cependant, il arrive que quelques pixels présentent des défauts d’allumage ou apparaissent sous forme de points noirs ou rouges. Cela n’a aucun effet sur l’image enregistrée et ne constitue pas un disfonctionnement. https://www.acer-group.com/sustainability/en/our-products-environment.htmlviii La gestion de l’énergie activée par défaut dans ce produit est la suivante :

• Activation du mode Veille de l’écran après 15 minutes d’inactivité de l’utilisateur.

• Activation du mode Veille de l’ordinateur après 30 minutes d’inactivité de l’utilisateur. Conseils et informations pour un confort d’utilisation Les utilisateurs d’ordinateur peuvent se plaindre de fatigue oculaire et de maux de tête après une utilisation prolongée. Il existe également un risque de dommage corporel après de longues heures de travail devant un ordinateur. Les longues périodes de travail, la mauvaise posture, les mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, l’état de santé et d’autres facteurs peuvent augmenter le risque de dommage corporel. Un mauvais usage de l’ordinateur peut entraîner un syndrome du canal carpien, une tendinite, une paraténonite ou d’autres problèmes musculaires ou osseux. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des épaules, du cou ou du dos :

• engourdissement, ou sensation de brûlure ou de fourmillement

• endolorissement, douleur ou sensibilité

• algie, tuméfaction ou douleur pulsatile

• froideur ou faiblesse Si vous présentez ces symptômes ou tout autre inconfort récurant ou persistant et/ou douloureux, en rapport avec l’utilisation d’un ordinateur, consultez immédiatement un médecin et informez le département de la santé et de la sécurité de votre société. La section suivante vous apporte des conseils pour une utilisation plus confortable de l’ordinateur.ix Trouver votre zone confortable Trouvez votre zone confortable en ajustant l’angle du moniteur, en utilisant un repose-pied, ou en surélevant votre siège jusqu’à atteindre un confort maximal. Suivez ces conseils :

• changez de position fréquemment

• évitez de vous affaler vers l’avant et/ou de vous penchez en arrière

• levez-vous et marchez régulièrement pour détendre les muscles des jambes Prenez soin de votre vue Les longues heures de visionnage, le port de lunettes ou de lentilles de contact non adaptées, l’éblouissement, l’éclairage de la pièce excessif, une mauvaise mise au point des écrans, les petites zones de frappe et les écrans à faible contraste peuvent stresser vos yeux. Les sections suivantes vous énumèrent des conseils pour réduire la fatigue oculaire. Yeux

• Reposez fréquemment vos yeux.

• Regardez souvent loin du moniteur et fixez un point lointain.

• Clignez fréquemment des yeux pour les humidifier. Affichage

• Votre écran doit être propre.

• Votre tête doit être plus haute que le bord supérieur de l’écran, de façon à pointer les yeux vers le bas lorsque vous regardez le milieu de l’écran.

• Ajustez la luminosité et/ou le contraste de l’écran de façon à optimiser l’affichage, pouvoir lire du texte confortablement et obtenir des graphiques nets.

• Éliminez les sources d’éblouissement et de reflets en :

• Plaçant votre écran de façon à avoir la fenêtre ou toute autre source de lumière sur le côté.

• minimisant la lumière de la pièce, en utilisant des tentures, des stores ou des rideaux

• utilisant une lampe articulée

• modifiant l’angle du moniteur

• utilisant un filtre antireflet

• Utilisant une visière pour écran, par exemple un morceau de carton placé sur le dessus de l’écran

• évitant d’appliquer un angle de réglage inadéquat

• évitant de regarder trop longtemps les sources de lumière très lumineuses, comme les fenêtres ouvertes développant de bonnes habitudes de travail Prenez les habitudes de travail suivantes pour que l’utilisation de votre ordinateur soit plus relaxante et productive :

• Faites régulièrement et souvent de petites pauses.

• Faites quelques exercices d’étirement.

• Respirez de l’air frais aussi souvent que possible.

• Faites régulièrement de l’exercice et maintenez-vous en forme.TABLE DES MATIÈRES Déballage ................................................................................................ 1 RETIRER LE BRAS DU SUPPORT POUR LE MONTAGE MURAL .................... 2 Réglage de la position de l'écran ............................................................. 3 Branchez le cordon d’alimentation ........................................................... 5 Précautions relatives à la sécurité .............................................................. 5 Nettoyage de votre moniteur.................................................................... 5 Economie d'énergie.................................................................................. 6 DDC ......................................................................................................... 6 Allocation des broches du connecteur ..................................................... 7 Tableau de fréquences standards ............................................................. 8 Installation ............................................................................................. 10 Commandes utilisateur .......................................................................... 11 Dépannage ............................................................................................ 22FR-1 Déballage Lors du déballage, vérifiez la présence des éléments suivants et conservez les emballages d’origine pour le cas où vous devriez renvoyer ou transporter ultérieurement le moniteur.

• Moniteur LCD • Guide de démarrage rapide

• Cordon d’alimentation secteur

• Câble USB (en option)FR-2 RETIRER LE BRAS DU SUPPORT POUR LE MONTAGE MURAL Remarque : Retournez le moniteur avec précaution sur une surface stable – utilisez du tissus pour éviter que l’écran soit rayé.

Desserrez et retirez les vis avec un tournevis cruciforme, puis soulevez et retirez le bras du support.

Votre moniteur est prêt pour le montage mural. Remarque : En cas d’installation avec un kit de montage mural, il est recommandé d’utiliser un kit de montage VESA (100 mm x 100 mm) avec des vis M4 x 10 (L) mm pour fixer votre moniteur au mur.FR-3 Réglage de la position de l'écran De façon à optimiser l’angle de vue, vous pouvez régler la hauteur/ l’inclinaison/le pivotement du moniteur.

• Inclinaison Veuillez voir l’illustration ci-dessous pour un exemple de la plage d’inclinaison. L’inclinaison de 23 degrés est possible uniquement au plus haut point pour l'angle d'élévation.

• Réglage de la hauteur Après avoir appuyé sur le haut du moniteur, vous pouvez alors ajuster la hauteur du moniteur.

• Pivotement Le socle intégré vous permet de faire pivoter le moniteur de façon à bénéficier de l’angle de vue optimal.

FR-5 Branchez le cordon d’alimentation

• Assurez-vous tout d’abord que le type de cordon d’alimentation utilisé convient à votre site.

• Ce moniteur est doté d’un boîtier d’alimentation universel lui permettant de fonctionner dans des régions équipées en 100/120 V CA ou 220/240 V CA. Aucun réglage n’est requis de la part de l’utilisateur.

• Branchez une extrémité du cordon d’alimentation à l’entrée secteur et branchez l’autre extrémité dans une prise secteur.

• Pour les appareils fonctionnant en 120 V CA : Utilisez un jeu de cordons agréé par l’UL, à fil de type SVT et fiche de type SP-12N ,10 A/125 V.

Pour les appareils fonctionnant en 220/240 V CA (en dehors des États-Unis) : Utilisez un ensemble composé d’un cordon H05VV-F et d’une fiche de type SP-021A 10 A/250 V. Cet ensemble doit être conforme aux normes de sécurité en vigueur dans le pays dans lequel le matériel est installé.

• Veuillez confirmer que le système de distribution dans l’installation du bâtiment peut fournir un disjoncteur de 120/240 V, 20 A (maximum). Précautions relatives à la sécurité

• Évitez de placer le moniteur ou tout autre objet lourd sur le cordon d’alimentation, pour empêcher tout dégât au niveau du câble.

• N’exposez pas le moniteur à la pluie, à une humidité excessive, ni à la poussière.

• N’obstruez pas les fentes et ni les ouvertures situées sur le moniteur. Placez toujours le moniteur dans une pièce suffisamment aérée.

• Évitez de placer le moniteur sur un fond clair ou à un emplacement où les rayons du soleil ou une autre source de lumière pourraient se refléter sur l’écran. Placez le moniteur juste en dessous du niveau des yeux.

• Manipulez le moniteur avec précaution lors d’éventuels déplacements.

• L’écran étant fragile, évitez les chocs et les rayures.

• Afin d’éviter d’endommager le moniteur, ne soulevez pas le moniteur par sa base. Nettoyage de votre moniteur Suivez attentivement les consignes ci-dessous lors du nettoyage du moniteur.

• Débranchez toujours le moniteur avant de le nettoyer.

• Utilisez un chiffon doux pour essuyer doucement l’écran et l’avant et les côtés du boîtier.

• Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool. Economie d'énergie Le moniteur est basculé en mode "Economie d’énergie" par le signal de commande provenant du contrôleur d'affichage, comme indiqué par le témoin DEL d'alimentation ambre. L'état d'économie d'énergie est maintenu jusqu’à la détection d’un signal de commande ou jusqu’à l’activation du clavier ou de la souris. Le temps de récupération depuis l’état ARRET jusqu'à l’état MARCHE est d’environs 3 secondes. DDC Pour faciliter l’installation, le moniteur peut utiliser la fonction Plug and Play si votre système prend également en charge le protocole DDC. DDC (Display Data Channel) est un protocole de communication dans lequel le moniteur informe automatiquement le système hôte de ses capacités, par exemple des résolutions prises en charge et de la fréquence correspondante. Ce moniteur prend en charge les normes DDC2B. État Lampe DEL ON (allumé) Bleu Active OFF (Désactivez) AmbreFR-7 Allocation des broches du connecteur Câble de signal d’affichage couleur à 19 broches*

• sur certains modèles uniquement Câble de signal d’affichage couleur à 20 broches*

• sur certains modèles uniquement BROCHE Signification BROCHE Signification

1. TMDS données 2+ 10. Horloge+ TMDS

2. Écran TMDS données 2 11. Écran d'horloge TMDS

3. TMDS données 2- 12. Horloge TMDS-

4. TMDS données 1+ 13. CEC

5. Écran TMDS données 1 14.

Réservé (N.C. sur l'appareil)

6. TMDS données 1- 15. SCL

7. TMDS données 0+ 16. SDA

8. Écran TMDS données 0 17. DDC/terre CEC

Détection connexion à chaud BROCHE Signification BROCHE Signification

Tableau de fréquences standards Mode Résolution Remarque 1 VGA 640 x 480 60 Hz 2 VGA 640 x 480 72 Hz 3 VGA 640 x 480 75 Hz 4 MAC 640 x 480 66,66 Hz 5 VESA 720 x 400 70 Hz 6 SVGA 800 x 600 56 Hz 7 SVGA 800 x 600 60 Hz 8 SVGA 800 x 600 72 Hz 9 SVGA 800 x 600 75 Hz 10 MAC 832 x 624 74,55 Hz 11 XGA 1024 x 768 60 Hz 12 XGA 1024 x 768 70 Hz 13 XGA 1024 x 768 75 Hz 14 VESA 1152 x 864 75 Hz 15 VESA 1280 x 960 60 Hz 16 SXGA 1280 x 1024 60 Hz 17 SXGA 1280 x 1024 75 Hz 18 VESA 1280 x 720 60 Hz 19 WXGA+ 1440 x 900 60 Hz 20 WSXGA+ 1680 x 1050 60 Hz 21 FHD 1920 x 1080 60 Hz 22 QHD 2560 x 1440 60 Hz 23 QHD 2560 x 1440 100 Hz 24 QHD 2560 x 1440 120 Hz 25 QHD 2560 x 1440 144 Hz 26 QHD 2560 x 1440 170 Hz DisplayPort seulement. 27 QHD 2560 x 1440 240 Hz DisplayPort seulement. 28 QHD 2560 x 1440 270 Hz Surcadençage pour DisplayPort seulement.FR-9 Remarque : Le DisplayPort de ce moniteur prend volontairement en charge la technologie compatible G-Sync/Adaptive-Sync. Cette technologie permet à une source graphique prise en charge par Adaptive-Sync (DP) d’ajuster dynamiquement la fréquence de rafraîchissement de l’affichage en fonction des fréquences d’images typiques du contenu, afin d’éliminer les saccades et d’améliorer l’affichage à faible latence. Remarque : L’Overclocking peut causer des scintillements ou d’autres effets négatifs qui peuvent provenir de la configuration totale du système connecté sur l’affichage et éventuellement, de plus, les spécifications du panneau d’affichage. Il est possible de résoudre ces effets ou de les atténuer en paramétrant une fréquence de rafraîchissement inférieure.FR-10 Installation Pour installer le moniteur sur votre système hôte, suivez la procédure cidessous : Procédure

1. 1-1 Connectez le câble HDMI (uniquement modèle entrée HDMI)

a. Assurez-vous que le moniteur et l’ordinateur soient bien éteints. b. Branchez le câble HDMI à l’ordinateur. 1-2 Branchez le câble DP (uniquement modèle entrée DP) (en option) a. Assurez-vous que le moniteur et l’ordinateur soient bien éteints. b. Connectez le câble DP à l’ordinateur.

2. Insérez le câble d'alimentation du moniteur dans le port d'alimentation à

l'arrière de l'écran.

3. Branchez les cordons d'alimentation de votre ordinateur et de votre

moniteur sur une prise électrique à proximité.

4. Utilisez le commutateur Chargement USB à l’arrêt pour activer et désactiver

la fonction de recharge USB quand l’appareil est éteint. (en option) Remarque : L’ajustement du contrôle de volume ainsi que l’égaliseur à d’autres réglages que la position centrale peut augmenter la tension de sortie écouteurs/casque et donc le niveau de pression acoustique.

HDMI HDMI HDMI 2 DPHDMI 1 en optionFR-11 Commandes utilisateur Contrôles basiques Non. Élément Description 1 Bouton/voyant d'alimentation Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie. 2 Boutons des raccourcis 1, 2 Appuyez sur pour activer la fonction de raccourci définie par l’utilisateur. 3 Bouton Entrée Appuyez pour changer de source d'entrée. 4 Bouton Navi/

Appuyez pour activer le menu OSD, puis utilisez comme une touche de direction pour mettre en surbrillance la fonction désirée. Appuyez à nouveau pour entrer une sélection.

4FR-12 Ajuster les paramètres du menu OSD Le menu à l’écran (OSD) peut être utilisé pour ajuster les paramètres de votre moniteur LCD. Appuyez la touche MENU pour ouvrir le menu OSD. Vous pouvez utiliser le menu OSD pour ajuster la qualité d’image, la position du menu OSD et les paramètres généraux. Pour les paramètres avancés, veuillez consulter la page suivante : Page principale Les fonctions par défaut pour les boutons 1 et 2 sont Modes et Luminosité. Vous pouvez utiliser la fonction Affectation raccourcis pour définir ces boutons pour vos fonctions préférées. Remarque : Le contenu suivant est une référence générale seulement. Les spécifications du produit peuvent varier.

Activer ou désactiver les Modes Dans une page de fonction, appuyez pour ouvrir le contrôle Modes et sélectionnez quel profil défini par l’utilisateur utiliser (veuillez consulter la section OSD pour plus d’informations). Ajuster la Luminosité Ouvrez le contrôle Luminosité et sélectionnez le paramètre Luminosité en utilisant le bouton Navi/OK. Quand vous avez terminé, appuyez le bouton Navi/OK pour revenir au niveau supérieur. Sélectionner l’Entrée Ouvrez le contrôle Entrée et sélectionnez l’entrée désirée. Quand vous avez terminé, appuyez le bouton Navi/OK pour revenir au niveau supérieur.FR-14 La page Fonction Ouvrez la page Fonction pour sélectionner une fonction du menu et ajustez les paramètres souhaités en utilisant le bouton Navi/OK. Quand vous avez terminé, appuyez le bouton Navi/OK ou pour revenir au niveau supérieur. Ajuster l’Image

1. Appuyez la touche MENU pour faire apparaître le menu OSD.

2. En utilisant le bouton Navi/OK, sélectionnez Image dans le menu OSD.

Puis naviguez au paramètre que vous voulez ajuster.

3. Utilisez le bouton Navi/OK pour ajuster les curseurs.

4. Luminosité : Ajustez la luminosité de 0 à 100.

5. Contraste : Ajustez le contraste de 0 à 100.

6. Lumière bleue : Filtre la lumière bleue en réglant différents taux

d’affichage de Lumière bleue - 80%, 70%, 60%, 50%

7. Boost du noir : Cela augmente l’amplitude des niveaux de couleurs

sombres de l’affichage ; les noirs seront moins noirs. Plus le niveau est élevé, plus l’augmentation est importante. Remarque : Ajuste la balance entre les niveaux lumineux et sombres. Remarque : Définit le degré de différence entre les zones claires et sombres. Remarque : Les valeurs plus élevées permettent le passage de plus de lumière bleue. Pour la meilleure protection, sélectionnez une valeur plus faible.FR-15

8. ACM : Activez ou désactivez ACM. Le réglage par défaut est désactivé.

9. HDR : HDR Éteinte, Auto ou HDR-600. Le réglage par défaut est Éteinte.

Sélectionner Auto permet à cette fonction de détecter et de traiter automatiquement le signal HDR.

10. La technologie Super netteté peut simuler des images haute résolution

en augmentant la densité de pixels de la source d’origine. Cela peut rendre les images plus nettes et claires.

11. Luminosité Max : Réglez cette fonction sur Allumé pour augmenter la

luminosité maximale, puis la fonction Luminosité peut être réglée de 0 à 100 selon les besoins. Le réglage par défaut est Eteinte. Remarque :

1. Si HDR est « Auto », Modes est automatiquement réglé sur

2. Si HDR est « Auto », certains paramètres (ACM, Gamma,

Contraste, Lumière bleue, Temp. Couleur, Boost du noir, Mode niv gris, Teinte 6 axes, Saturation 6 axes, et VRB) sont grisés et désactivés. Remarque : Lorsque HDR est activé, l'affichage à matrice complète avec contrôle local de la luminosité peut subir un effet de floraison ou de halo en raison des zones plus lumineuses qui affectent les images des zones sombres adjacentes.FR-16 Ajuster la Couleur

1. Appuyez la touche MENU pour ouvrir le menu OSD.

2. En utilisant le bouton Navi/OK, sélectionnez Couleur dans le menu OSD.

Puis naviguez au paramètre que vous voulez ajuster.

3. Utilisez le bouton Navi/OK pour sélectionner le paramètre.

4. Le mode Gamma vous permet d’ajuster le ton de la luminance. La valeur

par défaut est 2,2 (valeur standard pour Windows).

5. Temp. Couleur : La valeur par défaut est Chaud. Vous pouvez choisir Clair,

Chaud, Normal, Lumière bleue ou Utilisateur.

6. Modes : Sélectionnez votre mode préféré.FR-17

7. Espace couleurs : Vous pouvez choisir Standard, SMPTE-C, DCI, EBU, HDR,

8. Mode niv gris : Sélectionnez Allumé ou Éteinte pour activer ou désactiver

le mode niveaux de gris.

9. Teinte 6 axe : Ajustez la Teinte rouge, verte, bleue, jaune, magenta et

10. Saturation 6 axes : Ajustez la Saturation rouge, verte, bleue, jaune,

magenta et cyan. Ajuster l'Audio

1. Appuyez la touche MENU pour ouvrir le menu OSD.

2. En utilisant le bouton Navi/OK, sélectionnez Audio dans le menu OSD.

Puis naviguez au paramètre que vous voulez ajuster.

3. Utilisez le bouton Navi/OK pour ajuster n’importe lequel des curseurs.

4. Volume : Ajuster le volume.

5. Muet : Sélectionnez Allumé ou Éteinte.

1. Si Espace couleurs est « HDR », Modes est automatiquement réglé

2. Si Espace couleurs n’est pas « HDR », Modes est réglé sur

« Standard ».FR-18 Ajuster les Jeux

1. Appuyez la touche MENU pour ouvrir le menu OSD.

2. En utilisant le bouton Navi/OK, sélectionnez Jeux dans le menu OSD. Puis

naviguez au paramètre que vous voulez ajuster.

3. Utilisez le bouton Navi/OK pour ajuster n’importe lequel des curseurs.

4. Taux de réaction : Sélectionnez Eteinte, Normal ou Extrême.

5. Adaptive-Sync : Pour contrôler la prise en charge d’Adaptive-Sync ou

non ; la valeur par défaut est Allumé.

6. N tx rafraîcht : Affichez le taux de rafraîchissement actuel du panneau sur

1. Si Adaptive-Sync est « Activé », la sélection Over Drive passe

automatiquement à « Normal ».

2. Si Adaptive-Sync est « Désactivé », l'utilisateur peut régler Over

Drive sur l'une des trois valeurs suivantes : (a) Extrême (b) Normal (c) Désactivé. Remarque : Adaptive-Sync offre des performances sans artefact. C’est compatible avec les technologies Nvidia G-Sync et AMD FreeSync lorsque utilisé en combinaison avec certaines cartes graphiques Nvidia/ AMD.FR-19

7. Latence ultra-faible : Sélectionnez Allumé pour accélérer le temps de

traitement du processus de commutation de l’affichage.

8. Point de visée : Affichez un point de visée sur l’écran pour les jeux de tir.

1. Appuyez la touche MENU pour ouvrir le menu OSD.

2. En utilisant le bouton Navi/OK, sélectionnez OSD dans le menu OSD. Puis

naviguez au paramètre que vous voulez ajuster.

3. Utilisez le bouton Navi/OK pour ajuster n’importe lequel des curseurs.

4. Langue : Définissez la langue du menu OSD.

5. Délai de l’OSD : Ajustez le délai avant la désactivation du menu OSD.

6. Transparence : Sélectionnez la Transparence lors de l’utilisation du mode

jeux. La transparence peut être 0% (DÉSACTIVÉ), 20%, 40%, 60% ou 80%.

7. Verrouillage OSD : La fonction Verrouillage OSD est utilisée pour

empêcher le bouton OSD d'être appuyé de manière accidentelle. Pour supprimer le message Verrouillage OSD, appuyez et maintenez le bouton Navi/OK pendant 3 secondes jusqu'à ce que le message disparaisse. Si le message Verrouillage OSD reste affiché, vérifiez si le bouton Navi/OK est bloqué. Remarque :

1. Si Adaptive-Sync est sur « Allumé », la Latence ultra-faible est

automatiquement allumée et grisée.

2. La Latence ultra-faible n’est pas prise en charge pour les

résolutions inférieures à 800 x 600.FR-20 Ajuster le Système

1. Appuyez la touche MENU pour ouvrir le menu OSD.

2. En utilisant le bouton Navi/OK, sélectionnez Système dans le menu OSD.

Puis naviguez au paramètre que vous voulez ajuster.

3. Utilisez le bouton Navi/OK pour sélectionner le paramètre.

4. Entrée : Sélectionnez une source d’entrée disponible.

5. Source auto : Recherche automatiquement les sources d’entrée

6. Format DP : Vous pouvez sélectionner quel Format DP vous utilisez. Par

défaut défini sur DP1.4.

7. Hotkey Assignment (Affectation de touche spéciale ) : Sélectionnez la

fonction Hotkey 1 (Touche spéciale 1) ou Hotkey 2 (Touche spéciale 2).

8. Mode Large : Vous pouvez sélectionner le format d’écran que vous

utilisez. Les options sont Plein écran, Aspect et 1:1.FR-21

9. PIP/PBP : Les options pour Mode PIP/PBP sont Éteint, PIP large, PIP petit et

PBP. Vous pouvez également ajuster Position PIP, Taille PBP, Srce secondaire, Commutation srce et Source audio.

10. DDC/CI : Permet aux paramètres du moniteur d’être définis via le logiciel

11. Niveau noir HDMI : Vous pouvez sélectionner le niveau noir sous la source

HDMI. Les options sont Normal et Faible.

12. Md démarr rapide : Activez le moniteur rapidement.

13. Over Clock : Définissez cette fonction sur Allumé pour prendre en charge

le taux de rafraîchissement à 270 Hz. Le réglage par défaut est Eteinte.

14. Chargement USB à l’arrêt (en option) : Activez ou désactivez.

Informations du produit

1. Dans une page de fonction, appuyez la touche pour ouvrir le menu

2. Réinitial ts réglages : Réinitialisez tous les réglages aux valeurs par défaut

de l’usine. Remarque : DDC/CI, est l'acronyme de Display Data Channel/Command Interface, qui permet aux commandes du moniteur d'être envoyées via logiciel. Remarque : Quand Over Clock est Allumé, la fonction Adaptive-Sync est automatiquement désactivée.FR-22 Dépannage Avant d’envoyer votre moniteur à cristaux liquides en réparation, vérifiez la liste de dépannage ci-dessous afin de tenter de diagnostiquer le problème rencontré. (Modèles HDMI/DP) Problème État en cours Solution Pas d'image Voyant DEL allumée

• À l'aide de l'affichage à l'écran, réglez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut. Voyant DEL éteint

• Vérifiez l'interrupteur d'alimentation.

• Verifiez que le cordon d'alimentation CA est correctement relie au moniteur. Voyant DEL de couleur ambre

• Vérifiez que le câble du signal vidéo est correctement branché à l'arrière du moniteur.

• Vérifiez que l'ordinateur est sous tension. Son anormal (Modèle avec une entrée audio seulement) (en option) Pas de son, ou le niveau du son est trop bas

• Vérifier si le câble son est connecté au PC serveur.
