BC 1000 E - Podkaszarka AL-KO - Bezpłatna instrukcja obsługi

Marka	AL-KO
Model	BC 1000 E
Typ produktu	Elektryczna podkaszarka ręczna
Zastosowanie	Prywatne, ogród prywatny
Napięcie zasilania	230 V AC, 50 Hz
Moc	1 200 W
Waga	5,1 kg
Szerokość koszenia (nóż)	35 cm
Szerokość koszenia (żyłka)	23 cm
System koszenia	Żyłka nylonowa lub wymienny nóż tnący
Wysuw żyłki	Automatyczny przez stuknięcie o ziemię
Poziom ciśnienia akustycznego (LpA)	80,5 dB(A), niepewność K=2,5 dB(A)
Gwarantowany poziom mocy akustycznej	96 dB(A)
Drgania (uchwyt)	4,44 m/s², niepewność K=1,5 m/s²
Klasa ochronności	II (podwójna izolacja)
Urządzenia zabezpieczające	Wyłącznik silnika, automatyczne zatrzymanie obu przełączników, osłona ochronna
Zalecane wyposażenie ochronne	Okulary, ochrona słuchu, rękawice, obuwie ochronne
Odległość bezpieczeństwa	Min. 10 m od osób
Maksymalne nachylenie	10°
Konserwacja	Czyszczenie po każdym użyciu, bez wody ani rozpuszczalników, przechowywanie w suchym miejscu chronionym przed mrozem
Części oryginalne	Nóż tnący, szpula z żyłką, obcinacz żyłki
Naprawy	Tylko w autoryzowanym serwisie w przypadku uszkodzeń elektrycznych
Gwarancja	Ustawowa na wady produkcyjne, zgodnie z krajem zakupu
Numer referencyjny	112 924

Często zadawane pytania - BC 1000 E AL-KO

Jak uruchomić podkaszarkę BC 1000 E?

Podłącz przedłużacz do sieci, przeciągnij go przez napinacz kabla, załóż pas nośny na ramię, trzymaj urządzenie oburącz, najpierw naciśnij dolny przełącznik (dodatkowy uchwyt), a następnie górny przełącznik (główny uchwyt) i przytrzymaj oba. Zwolnij jeden przełącznik, aby zatrzymać.

Jak automatycznie wysunąć żyłkę tnącą?

Pozwól silnikowi pracować na pełnych obrotach i stuknij głowicą szpuli o ziemię. Żyłka zostanie automatycznie wysunięta. Nóż na osłonie ochronnej przycina ją do odpowiedniej długości.

Jakie wyposażenie ochronne powinienem nosić?

Nosić okulary ochronne, ochronniki słuchu, rękawice ochronne i obuwie ochronne. Nosić również odpowiednią odzież.

Czy mogę używać noża tnącego do chwastów?

Nie, nóż tnący jest przeznaczony do koszenia trawy i chwastów. Nie używaj go do przycinania krzaków i krzewów. Używaj żyłki nylonowej do gęstej roślinności.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź, czy wyłącznik silnika nie zadziałał (odczekaj 15 minut na ochłodzenie). Upewnij się, że napięcie sieciowe jest obecne i że bezpieczniki/wyłączniki różnicowoprądowe nie są wyłączone. Sprawdź również stan przedłużacza.

Jak wyczyścić osłonę ochronną?

Zatrzymaj urządzenie i odłącz je. Ostrożnie usuń pozostałości koszenia za pomocą śrubokręta lub podobnego narzędzia. Nigdy nie czyść urządzenia przez spryskiwanie wodą.

Jaka jest wymagana odległość bezpieczeństwa?

Utrzymuj osoby, zwłaszcza dzieci i zwierzęta domowe, w odległości co najmniej 10 metrów podczas użytkowania urządzenia.

Jak wymienić szpulę z żyłką?

Odłącz urządzenie. Przytrzymaj tarczę napędową kluczem imbusowym, poluzuj śrubę mocującą obracając w prawo, zdejmij głowicę szpuli, wyjmij pustą szpulę, wyczyść, włóż końce nowej żyłki w otwory, załóż szpulę, wkręć śrubę w lewo.

Czy mogę używać urządzenia na pochyłości?

Tak, ale ostrożnie. Nie pracuj na oblodzonych lub śliskich pochyłościach. Zawsze poruszaj się poprzecznie do nachylenia, nigdy w górę i w dół. Maksymalne nachylenie wynosi 10°.

Co zrobić w przypadku zablokowania noża tnącego?

Natychmiast zatrzymaj silnik. Trzymaj urządzenie na wysokości, aby zapobiec skakaniu lub złamaniu noża. Ostrożnie odsuń splątany materiał od noża. Nie używaj noża tnącego w pobliżu stałych przeszkód, aby uniknąć odrzutu.

INSTRUKCJA OBSŁUGI BC 1000 E AL-KO

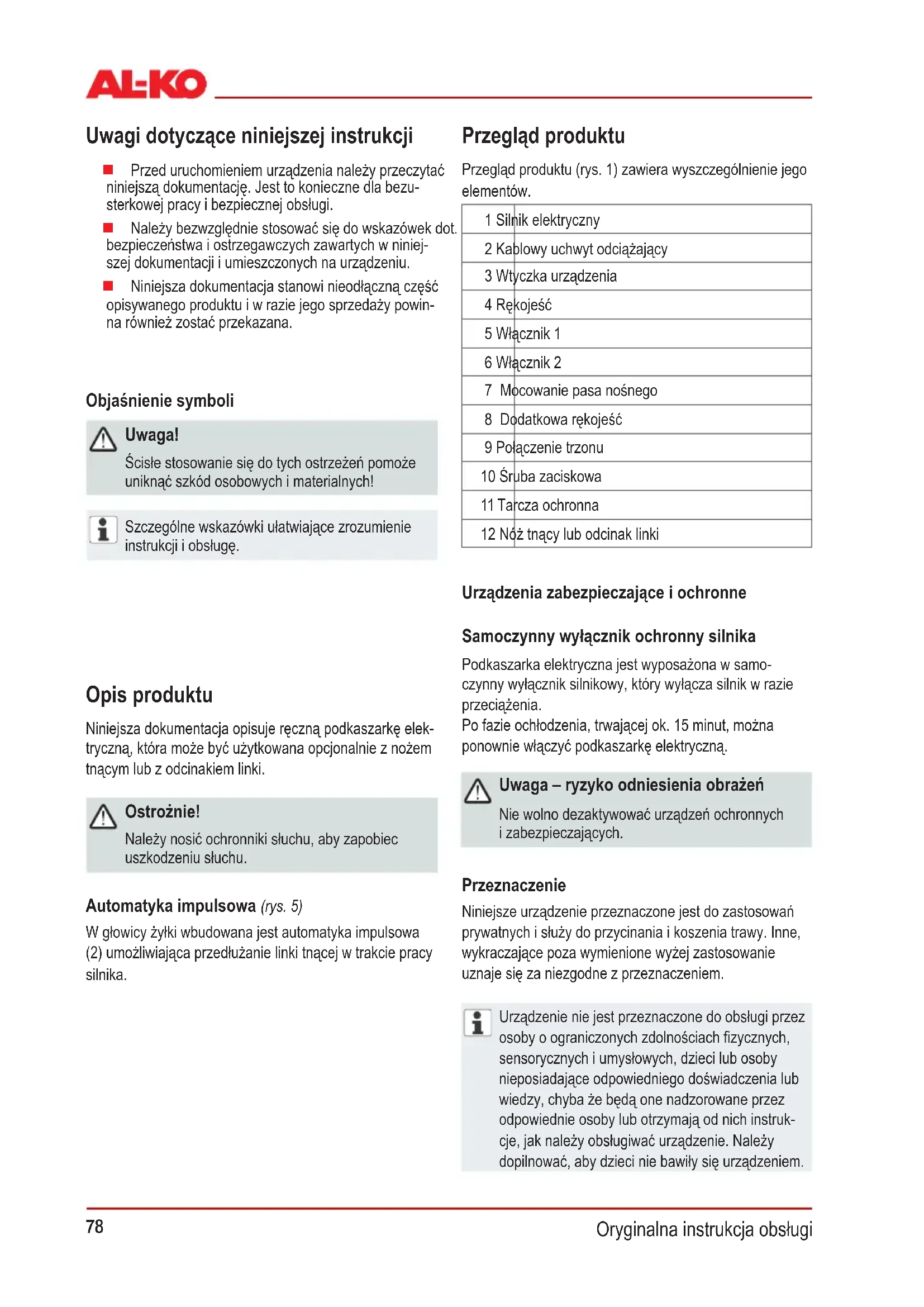

PL: Instrukcja obsługi 78

Uwagi dotyczące niniejszej instrukcji

■ Przed uruchomieniem urządzenia należy przeczytać niniejszą dokumentację. Jest to konieczne dla bezusterkowej pracy i bezpiecznej obsługi.
Należy bezwzględnie stosować się do wskazówek dot. bezpieczeństwa i ostrzegawczych zawartych w niniejszej dokumentacji i umieszczonych na urządzeniu.
Niniejsza dokumentacja stanowi nieodłączną część opisywanego produktu i w razie jego sprzedaży powinna również zostać przekazana.

Objaśnienie symboli

Uwaga!

Ścisłe stosowanie się do tych ostrzeżeń pomoże uniknąć szkód osobowych i materialnych!

Szczególne wskazówki ułatwiające zrozumienie instrukcji i obsługę.

Opis produktu

Niniejsza dokumentacja opisuje ręczną podkaszarkę elektryczną, która może być użytkowana opcjonalnie z nożem tnącym lub z odcinakiem linki.

Ostrożnie!

Należy nosić ochronniki słuchu, aby zapobiec uszkodzeniu słuchu.

Automatyka impulsowa (rys. 5)

W głowicy żyłki wbudowana jest automatyka impulsowa (2) umożliwiająca przedłużanie linki tnącej w trakcie pracy silnika.

Przegląd produktu

Przegląd produktu (rys. 1) zawiera wyszczególnienie jego elementów.

1 Silnik elektryczny

2 Kablowy uchwyt odciążający

3 Wtyczka urządzenia

4 Rękojeść

5 Włącznik 1

6 Włącznik 2

7 Mocowanie pasa nośnego

8 Dodatkowa rękojeść

9 Połączenie trzonu

10 Śruba zaciskowa

11 Tarcza ochronna

12 Noż tnący lub odcinak linki

Urządzenia zabezpieczające i ochronne

Samoczynny wyłącznik ochronny silnika

Podkaszarka elektryczna jest wyposażona w samoczynny wyłącznik silnikowy, który wyłącza silnik w razie przeciążenia.

Po fazie ochłodzenia, trwającej ok. 15 minut, można ponownie włączyć podkaszarkę elektryczną.

Uwaga – ryzyko odniesienia obrażeń

Nie wolno dezaktywować urządzeń ochronnych i zabezpieczających.

Przeznaczenie

Niniejsze urządzenie przeznaczone jest do zastosowań prywatnych i służy do przycinania i koszenia trawy. Inne, wykraczające poza wymienione wyżej zastosowanie uznaje się za niezgodne z przeznaczeniem.

Urządzenie nie jest przeznaczone do obsługi przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych i umysłowych, dzieci lub osoby nieposiadające odpowiedniego doświadczenia lub wiedzy, chyba że będą one nadzorowane przez odpowiednie osoby lub otrzymają od nich instrukcje, jak należy obsługiwać urządzenie. Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

Uwaga!

Urządzenie nie może być używane w zastosowaniach komercyjnych.

Znaczenie symboli na urządzeniu

	Uwaga!
	Przeczytać instrukcję obsługi
	Nosić okulary ochronne i ochronniki słuchu
	Nosić rękawice ochronne
	Nosić obuwie ochronne
	Uniemożliwić przebywanie osób trzecich w pobliżu. Bezpieczny odstęp min. 10 m
	Ryzyko uderzenia przez wyrzucane przedmioty
	Jeżeli kabel przedłużający został uszkodzony lub przecięty, wtyczkę należy natychmiast odłączyć od sieci
	Chronić urządzenie przed deszczem i wilgocią
	Osoby trzecie muszą zachować odstęp od urządzenia wynoszący co najmniej 15 m

Wskazówki dotyczące bezpieczeństwa

Uwaga!

Narzędzie tnące nadal obraca się po wyłączeniu silnika!

■ Przed użyciem urządzenia skontrolować przewody zasilające i przedłużające pod kątem oznak uszkodzeń lub starzenia się.
■ Przewody przedłużające trzymać z dala od elementów tnących.
Jeżeli podczas użytkowania urządzenia doszło do uszkodzenia przewodu, urządzenie należy natychmiast odłączyć od sieci elektrycznej. NIE DOTYKAĆ PRZEWODU DO MOMENTU ODŁĄ- CZENIA OD SIECI ELEKTRYCZNEJ.

Nosić odpowiednią odzież oraz okulary i rękawice ochronne.

Nigdy nie zezwalać osobom niezaznajomionym z ob- stugą urządzenia lub dzieciom na jego eksploatację lub konserwację. Lokalne przepisy mogą określać mini- malny wiek osób obsługujących urządzenie.

Przerwać używanie urządzenia, gdy w jego pobliżu znajdują się osoby, przede wszystkim dzieci, lub zwierzęta domowe.

Kosić tylko przy dobrym oświetleniu światłem dziennym lub sztucznym.

■ Przed uruchomieniem urządzenia i po jakimkolwiek zderzeniu z przeszkodą należy je skontrolować pod kątem oznak zużycia lub uszkodzenia i zlecić wykonanie niezbędnych napraw.

Nigdy nie używać urządzenia z uszkodzonymi lub brakującymi urządzeniami zabezpieczającymi.

Zawsze trzymać ręce i stopy z dala od elementu tnącego, przede wszystkim w trakcie włączania silnika.

Ryzyko odniesienia obrażeń ciała jest powodowane przez każdy element służący do przycinania linki.

Po wyciągnięciu nowej linki urządzenie należy zawsze trzymać w normalnej pozycji roboczej, zanim zostanie ono włączone.

■ Używać tylko oryginalnych części zamiennych i oryginalnych akcesoriów.

■ Przed wykonaniem kontroli, czyszczenia lub prac przy urządzeniu i w przypadku jego nieużywania należy wyciągnąć wtyczkę zasilającą.

Należy zwracać uwagę, aby otwory wentylacyjne były czyste.

Pomimo zastosowania technicznych i uzupełniających środków ochronnych podczas pracy z urządzeniem zawsze występuje ryzyko szczątkowe.

Rękojeści powinny zawsze być suche i czyste.

■ Usunąć obce elementy z obszaru roboczego.

■ Urządzenie użytkować tylko w nienagannym stanie technicznym.
Zawsze usuwać pozostałości po koszeniu z tarczy ochronnej, głowicy linki i silnika.

- Nie zbliżać części ciała ani odzieży do narzędzia tnącego.

Osoby niezaznajomione z pracą podkaszarki powinny ćwiczyć jej obsługę przy wyłączonym silniku.
Należy nosić odpowiednią odzież roboczą.
Podczas pracy zwracać uwagę na stabilną pozycję ciała.
■ Obsługiwać urządzenie wyłącznie obiema rękami.
Nie wpuszczać osób trzecich w obszar zagrożeń.
Nie pozostawiać urządzenia bez nadzoru.
Podczas koszenia na zboczach stać zawsze poniżej urządzenia tnącego.
Podczas prac na zboczach:

Nigdy nie pracować na śliskich zboczach.
Zwracać uwagę na stabilną pozycję ciała.
Koszenie wykonywać zawsze w poprzek zbocza, nigdy zaś z dołu do góry lub z góry na dół.
Nie pracować na zboczach o nachyleniu powyżej 10°!

Zachować szczególną ostrożność przy zawracaniu!

■ Po natrafieniu na przedmiot obcy:

Wyłączyć silnik.
■ Sprawdzić urządzenie pod kątem uszkodzeń.

Nie obsługiwać urządzenia, będąc pod wpływem alkoholu, narkotyków bądź leków.
Należy przestrzegać przepisów dotyczących zapobiegania wypadkom.

Bezpieczeństwo elektryczne

Ostrożnie!

Niebezpieczeństwo podczas dotykania elementów pod napięciem!

Jeżeli kabel przedłużający został uszkodzony lub przecięty, wtyczkę należy natychmiast odłączyć od sieci! Zalecamy podłączenie poprzez wyłącznik zabezpieczający FI o znamionowym prądzie uszkodzeniowym < 30 mA.

Wartość napięcia sieciowego w budynku musi być zgodna z wartością napięcia sieciowego w danych technicznych – nie stosować innego napięcia zasilającego.

Stosować tylko kable przedłużające, które są przewidziane do użytku na wolnym powietrzu – minimalny przekrój 1,5 mm². Bęben do nawijania kabla należy zawsze całkowicie rozwinąć.
Nie wolno stosować uszkodzonych lub pękniętych kabli przedłużających.

- Przed każdym użyciem należy skontrolować stan kabla przedłużającego.

Zamocować przewód przedłużający w kablowym uchwycie odciążającym.

Nie wystawiać urządzenia na działanie wilgoci lub mokrego otoczenia.
Nie pozwalać dzieciom zbliżać się do urządzeń podłączonych do sieci elektrycznej.

Montaž

Uwaga

Urządzenie można wprawić w ruch dopiero po jego całkowitym zmontowaniu.

Montaż dodatkowej rękojeści (rys. 2)

1. Założyć górną część rękojeści (1) na trzon.
2. Dolną część dodatkowej rękojeści (2) założyć na górną część rękojeści z drugiej strony trzonu.
3. Luźno połączyć ze sobą obie części rękojeści za pomocą śrub.
4. Wyrównać rękojeść na trzonie i dokręcić połączenie śrubowe.

Montaż uchwytu tarczy ochronnej (rys. 3)

1. Włożyć głowicę napędu (1) do uchwytu tarczy ochronnej (2).

Zwrócić uwagę, aby powierzchnia do przykręcenia tarczy ochronnej znalazła się pod trzonem!

1. Mocno skręcić uchwyt tarczy ochronnej z głowicą napędu od spodu za pomocą trzech śrub.

Montaż tarczy ochronnej (rys. 4)

1. Założyć tarczę ochronną (1) na uchwyt (2) i wyrównać, tak aby otwory mocujące pokrywały się.
2. Za pomocą trzech śrub z łbem walcowym i nakrętek sześciokątnych mocno przykręcić tarczę ochronną do uchwytu.

Montaż noża tnącego (rys. 5)

1. Położyć nóż tnący (2) na tarczy zabierakowej (1) w taki sposób, aby otwór w nożu tnącym pokrywał się dokładnie z okrągłą prowadnicą tarczy zabierakowej.
2. Założyć kołnierz (3) na nóż tnący w taki sposób, aby płaska powierzchnia była skierowana prosto w stronę noża tnącego.
3. Obracając w lewo, luźno przykręcić nakrętkę mocującą (4) na trzpień prowadzący wału napędowego (1).
4. Przytrzymać tarczę zabierakową (1) kluczem imbusowym (6) i dokręcić nakrętkę mocującą (4) kluczem z gniazdem sześciokątnym (5) do oporu w lewo.
5. Zabezpieczyć nakrętkę mocującą zawleczką (rys. 6/1).

Montaż nawoju linki (rys. 7)

Nóż wbudowany w tarczę ochronną przycina automatycznie linkę tnącą na optymalną długość.

1. Nasunąć głowicę linki (3) z założonym nawojem na wał napędowy.
2. Wkręcić śrubę mocującą (4), obracając w lewo.
3. Przytrzymać tarczę zabierakową (2) kluczem imbusowym (1).
4. Za pomocą klucza ręcznego (5) dokręcić śrubę mocującą do oporu w lewo.

Montaż trzonu (rys. 8)

1. Wsunąć dolną część trzonu (1) w mocowanie na górnej części trzonu, aż dźwignia (2) zatrzaśnie się.
2. Za pomocą śruby zaciskowej (3) przykręcić połączenie trzonu.

Uruchomienie

UWAGA!

Przed uruchomieniem należy zawsze dokonać oględzin.

Uruchomienie podkaszarki elektrycznej

1. Przewód przedłużający przeprowadzić przez uchwyt odciążający, zob. rys. 10.

2. Podłączyć przewód przedłużający do sieci elektrycznej.

3. Przewiesić pas nośny przez ramię (rys. 9) i zahaczyć go o ucho na górnej części trzonu (rys. 1/7).
4. Stanąć w stabilnej pozycji.
5. Przytrzymać urządzenie obiema dłońmi. Nie opierać przy tym głowicy przycinającej na podłożu.
6. Chwycić jedną dłonią dodatkową rękojeść (rys. 1/8), drugą zaś górną rękojeść (rys. 1/4) i nacisnąć dolny włącznik, zob. rys. 11.
7. Nacisnąć włącznik w górnym uchwycie (rys. 1/5) i przytrzymać, zob. rys. 12. Urządzenie pracuje tylko wówczas, gdy wciśnięte są oba włączniki.
8. Na kilka sekund pozostawić podkaszarkę elektryczną na biegu jałowym. Linka tnąca zostanie przycięta na odpowiednią długość.
9. Gdy włącznik zostanie zwolniony, urządzenie wyłączy się.

Po wyłączeniu urządzenia głowica linki tnącej pracuje jeszcze przez kilka sekund.

Obstuga

Włączyć urządzenie przed zbliżeniem go do trawy, która ma zostać przycięta.
Lekko pochylić urządzenie do przodu i wykonywać powolne ruchy.
Aby przyciąć trawę, urządzenie przechylac w prawo i w lewo.

Dłuższą trawę należy przycinać etapami. Zawsze przycinać od góry do dołu.

Podczas pracy stale dotykać trawy głowicą linki. Automatyka impulsowa zapewnia zawsze optymalną długość linki.

■ Resztki przyciętej trawy usuwać tylko przy zatrzymanym silniku.

UWAGA!

Wartość drgań w trakcie użytkowania narzędzia elektrycznego może różnić się od wskazanej wartości, w zależności od jego zastosowania.

Nie przeciązać urządzenia podczas pracy.

Wydłużanie linki tnącej

1. Włączyć silnik na maksymalnych obrotach i dotknąć podłoża głowicą linki.

Linka zostaje automatycznie wydłużona.

Nóż na tarczy ochronnej skraca linkę na dopuszczalną długość.

Przycinanie

1. Sprawdzić teren i ustalić potrzebną wysokość koszenia.
2. Przytrzymać głowicę linki na potrzebnej wysokości.
3. Przesuwać urządzenie z boku na bok, wykonując ruchy w kształcie półksiężyca.
4. Głowicę linki trzymać zawsze równolegle do podłoża.

Niskie przycinanie

1. Prowadzić urządzenie z lekkim nachyleniem do przodu, przesuwając je tuż nad ziemia.
2. Przycinać zawsze w kierunku od ciała na zewnątrz.

Przycinanie przy płotach i fundamentach

UWAGA!

Nie dotykać twardych obiektów – ryzyko odbicia!

1. Prowadzić urządzenie powoli i ostrożnie, nie dopuszczając, aby linka tnąca uderzała o przeszkody.

Przycinanie wokół pni drzew

1. Prowadzić urządzenie wokół pni drzew powo- li i ostrożnie, tak aby linka tnąca nie dotykała kory drzew.
2. Koszenie wokół pni drzew wykonywać od strony lewej do prawej.
3. Uchwycić trawę i chwasty końcówką linki, po czym lekko przechylić głowicę linki do przodu.

Przycinanie przy murach, fundamentach i drzewach powoduje zwiększone zużycie linki.

Koszenie

1. Przechylić głowicę linki w prawo pod kątem 30 stopni.
2. Obrócić rękojeść w żądane położenie.

UWAGA!

Usunąć obce elementy z obszaru roboczego. Ryzyko odniesienia obrażeń/wystąpienia szkód materialnych z powodu odrzucania obcych elementów.

Koszenie przy użyciu noża tnącego

Podczas koszenia przy użyciu noża tnącego nóż przesuwany jest poziomo po łuku od jednej strony do drugiej.

Przed zastosowaniem noża tnącego dodatkowo:

Użyć pasa nośnego.
■ Sprawdzić, czy pokrywa ochronna i tarcza tnąca są zamontowane prawidłowo.
■ Założyć odzież ochronną i okulary ochronne.

Do przycinania krzewów i młodych drzewek nie używać tarczy tnących przeznaczonych do chwastów!

Unikanie odbić

UWAGA!

Nie używać noża tnącego w pobliżu twardych przeszkód – ryzyko odbicia/odniesienia obrażeń ciała!

Zablokowanie

Gęsta roślinność, młode drzewka lub krzewy mogą zablokować i unieruchomić nóż tnący.

Nie dopuszczać do zablokowania, zwracając uwagę, w którą stronę krzewy pochylają się, i przycinając je od strony przeciwnej.
Jeżeli nóż tnący zapłącze się w trakcie przycinania
Natychmiast wyłączyć silnik
Nie opuszczać urządzenia, aby nóż tnący nie wypadł lub nie złamał się
■ Usunąć zaplątany materiał

Konserwacja i pielęgnacja

OSTROŻNIE!

Zagrożenie wywołane prądem elektrycznym!

Przed wykonaniem jakichkolwiek prac konserwacyjnych i utrzymujących urządzenie w dobrym stanie technicznym odłączyć urządzenie od sieci elektrycznej i zabezpieczyć przed ponownym włączeniem.

Po użyciu wyjąć wtyczkę zasilającą i sprawdzić urządzenie pod kątem uszkodzeń.
■ Urządzenie przechowywać w miejscu niedostępnym dla dzieci i osób niepowołanych.
Usterki elektryczne zlecić do usunięcia wyłącznie wyspecjalizowanemu serwisowi.
Nigdy nie używać urządzenia w przypadku braku lub uszkodzenia ostrza odcinaka linki.
Zawsze usuwać pozostałości po koszeniu z tarczy ochronnej, głowicy linki i silnika.
Nie spryskiwać urządzenia woda! W razie przeniknięcia wody do wnętrza urządzenia może dojść do awarii.
- Nie wystawiać urządzenia na działanie wilgoci lub mokrego otoczenia.
■ Urządzenie należy kontrolować w regularnych odstępach czasu pod kątem prawidłowego stanu technicznego.
Nie stosować żadnych środków czyszczących ani rozpuszczalników. Wskutek tego urządzenie może ulec nieodwracalnemu uszkodzeniu.

Czyszczenie tarczy ochronnej

1. Wyłączyć urządzenie.
2. Resztki z koszenia ostrożnie usunąć za pomocą śrubokręta itp.

Regularnie czyścić tarczę ochronną, aby uniknąć przegrzania trzpienia rurowego.

Wymiana noża tnącego (rys. 5)

1. Wyciągnąć zawleczkę (rys. 6/1) i odkręcić nakrętkę mocującą (4), obracając w prawo kluczem z gniazdem sześciokątnym (5).
2. Zdjąć kołnierz (3) i nóż tnący (2).
3. Położyć nowy nóż tnący (2) na tarczy zabierakowej (1) w taki sposób, aby otwór w nożu tnącym pokrywał się dokładnie z okrągłą prowadnicą tarczy zabierakowej.
4. Założyć kołnierz (3) na nóż tnący w taki sposób, aby płaska powierzchnia była skierowana prosto w stronę noża tnącego.
5. Obracając w lewo, luźno przykręcić nakrętkę mocującą (4) na trzpień prowadzący wału napędowego (1).
6. Przytrzymać tarczę zabierakową (1) kluczem imbusowym i dokręcić nakrętkę mocującą (4) kluczem z gniazdem sześciokątnym (5) do oporu w lewo.
7. Ponownie zabezpieczyć nakrętkę mocującą zawleczką.

Wymiana nawoju linki (rys. 7)

1. Przytrzymać tarczę zabierakową (2) kluczem imbusowym (1) i za pomocą klucza ręcznego (5) poluzować śrubę mocującą (4) w prawo.
2. Wykręcić śrubę mocująca.
3. Ściągnąć głowicę linki (3) z wału napędowego.
4. Wyjąć nawój linki z głowicy.
5. Usunąć zanieczyszczenia i resztki trawy.
6. Wsunąć końcówki linek tnących z nowego nawoju w przeznaczone do tego otwory w głowicy.
7. Włożyć nawój linki do głowicy. Dopilnować, by linki się nie zakleszczyły, i wyciągnąć je na ok. 9 cm z nawoju.
8. Nasunąć kompletną głowicę linki na wał napędowy i przykręcić śrubą mocującą, obracając w lewo.
9. Przytrzymać tarczę zabierakową i dokręcić kluczem ręcznym.

UWAGA!

Stosować tylko oryginalne noże tnące i akcesoria! Nieoryginalne części mogą prowadzić do obrażeń i usterek urządzenia!

Wymiana noża do linki

1. obie śruby znajdujące się na krawędzi tarczy ochronnej po wewnętrznej stronie i wyjąć stary nóż do linki.
2. Założyć i przykręcić nowy nóż do linki. Nie dokręcać śrub zbyt mocno.

Ostrzenie noża do linki

1. Zdemontować nóż z tarczy ochronnej.
2. Zamocować nóż do linki w imadle i naostrzyć za pomocą pilnika płaskiego. Ostrzyć tylko w jednym kierunku!

Czyszczenie

Dokładnie czyścić urządzenie po każdym użyciu, aby zapewnić jego bezusterkowe działanie.

■ Regularnie czyścić wszystkie części ruchome.

Czyścić obudowę miękką szczotką lub suchą ściereczką.
Nie czyścić urządzenia pod bieżącą wodą ani myjką wysokociśnieniową.

Nie stosować rozpuszczalników (benzyny, alkoholu itp.) do elementów z tworzywa sztucznego, ponieważ mogą one zostać uszkodzone.
Rękojeści nie mogą być zanieczyszczone żywicą, olejem i tłuszczem. Nie stosować wody, rozpuszczalników i środków do polerowania.

Przechowywanie

■ Urządzenie i osprzęt należy czyścić po każdym użyciu.

■ Przechowywać urządzenie w suchym miejscu, zabezpieczonym przed mrozem.

Zawiesić podkaszarkę elektryczną za rękojeść.

Dzięki temu można uniknąć niepotrzebnego obciążenia głowicy.

Utylizacja

Wyeksploatowanych urządzeń nie należy wyrzucać razem z odpadami domowymi!

Opakowanie, urządzenie i akcesoria zostały wyprodukowane z przetwarzalnych materiałów i należy je odpowiednio utylizować.

Dane techniczne

Dane techniczne zgodnie z poniżej wyszczególnionymi normami:

Bezpieczeństwo mechaniczne wg EN 786, 5.1.1, załącznik E i D;

Poziom mocy i energii akustycznej wg DIN EN ISO 3744:2010;

Pomiar drgań mechanicznych na rękojeści wg EN 28662-1:1992.

Podane wartości zostały określone za pomocą znormalizowanych metod badawczych i można je wykorzystywać do porównywania różnych typów narzędzi elektrycznych.

Dodatkowo wartości te mogą być przydatne do oszacowania przed rozpoczęciem pracy obciążeń dla użytkownika spowodowanych przez drgania.

Uwaga!

W zależności od tego, w jaki sposób będzie użytkowane narzędzie elektryczne, rzeczywiste wartości drgań mogą odbiegać od podanych. Należy podjąć działania w celu ochrony przed obciążeniami spowodowanymi przez drgania. Należy przy tym uwzględnić cały przebieg pracy, a więc także czas, w którym narzędzie elektryczne pracuje bez obciążenia lub jest wyłączone. Właściwe działania obejmują miedzy innymi regularną konserwację i utrzymywanie narzędzia oraz nasadek do narzędzia w dobrym stanie technicznym, utrzymywanie dłoni w stanie rozgrzanym, regularne przerwy oraz dobre zaplanowanie przebiegu pracy.

Nr artykułu 112 924

	1200 W
	230 V AC/50 Hz
	4,44 m/s2 (K = 1,5 m/s2)
	LpA 80,5 dB(A) K = 2,5 dB(A)
	96 dB(A)Wartość gwarantowana: 96 dB(A)Wartość zmierzona: 94 dB(A)
	□ / □
	35 cm
	23 cm
	5,1 kg

Pomoc w przypadku usterek

USTERKA MOŻLIWA PRZYCZYNA ROZWIĄZANIE
Silnik nie działa Samoczynny wyłącznik silnikowywyłączyć silnik.Brak napięcia sieci elektrycznej		Odczekać, aż samoczynnywyłącznik silnikowy ponownie włączypodkaszarkę. Sprawdzić bezpieczniki/wyłącznik (ochronny) różnicowo-prądowy, zlecić elektrykowi kontrolęzasilania elektrycznego.Skontrolować przewód przedłużający,jeżeli to konieczne, zastosować nowy
Podkaszarka elektryczna drga	Nawój linki jest zanieczyszczony	Oczyścić nawój linki, w razie potrzebywymienić
Trawa jest żle przycięta Nawój linki	jest pusty Wymienić nawój linki
	Niewystarczająca długość linki Ustawić długość linki

W przypadku usterek, które nie zostały wyszczególnione w tej tabeli lub których użytkownik nie może usunąć samodzielnie, należy zwrócić się do odpowiedniej placówki obsługi klienta.

Gwarancja

Ewentualne wady materiałowe lub produkcyjne w urządzeniu usuwamy przed upływem ustawowego okresu przedawnienia roszczeń z tytułu rękojmi za wady fizyczne, dokonując wedle naszego uznania naprawy lub wymiany produktu. Okres przedawnienia ustalany jest zgodnie z prawem obowiązującym w kraju, w którym produkt został zakupiony.

Gwarancja obowiązuje tylko w przypadku: Gwarancja wygasa w przypadku:

■ prawidłowej obsługi urządzenia
przestrzegania instrukcji obsługi
■ używania oryginalnych części zamiennych

■ prób naprawy urządzenia
■ wprowadzenia do urządzenia modyfikacji technicznych
■ użytkowania w sposób niezgodny z przeznaczeniem (np. przez zakłady komunalne lub do celów komercyjnych)

Gwarancja nie obejmuje:

uszkodzeń lakieru spowodowanych zwykłym zużyciem
- części zużywalnych, oznaczonych na wykazie części zamiennych ramką. XXX XXX (X)
silników spalinowych – obowiązują dla nich oddzielne warunki gwarancji ustalone przez producenta

W celu realizacji roszczeń gwarancyjnych należy zwrócić się do dystrybutora lub najbliższego autoryzowanego punktu serwisowego, przedkładając niniejszą deklarację gwarancyjną oraz dowód zakupu. Niniejsze zobowiązanie gwarancyjne nie narusza ustawowych roszczeń z tytułu rękojmi za wady fizyczne przysługujących klientowi w stosunku do sprzedawcy.

Deklaracja zgodności WE PL

Niniejszym oświadczamy, że produkt we wprowadzonej przez nas do obrotu wersji spełnia wymagania zharmonizowanych dyrektyw WE, standardów bezpieczeństwa WE oraz specyficznych standardów obowiązujących dla tego produktu.

Produkt

Podkaszarka elektryczna

Numer seryjny

G1811815

Producent

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Pełnomocnik

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Typ

BC 1200 E

Dyrektywy WE

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2004/12/EG

2014/35/EU

Normy zharmonizowane

EN 60335-1:2012

EN 60335-2-91:2004

EN 60745-1:2010

EN 55014-1:2012

EN 55014-2:2009

EN 61000-3-2:2010

EN 61000-3-3:2013

Poziom mocy akustycznej

EN ISO 3744

zmierzony / gwarantowany

94 dB(A) / 96 dB(A)

Ocena zgodności

2000/14/EG załącznik VI

Wyznaczona jednostka

Société Nationale de Certification

et d'Homologation

Nr 0499

Kötz, 2016-08-02
