BRUKSANVISNING BC 1000 E AL-KO

1. Anbring klippekniven (2) på medbringerskiven

4. Hold kontra på medbringerskiven (1) med

3. Hold kontra på medbringerskiven (2) med en

6. Hold kontra på medbringerskiven (1) med

1. Hold kontra på medbringerskiven (2) med

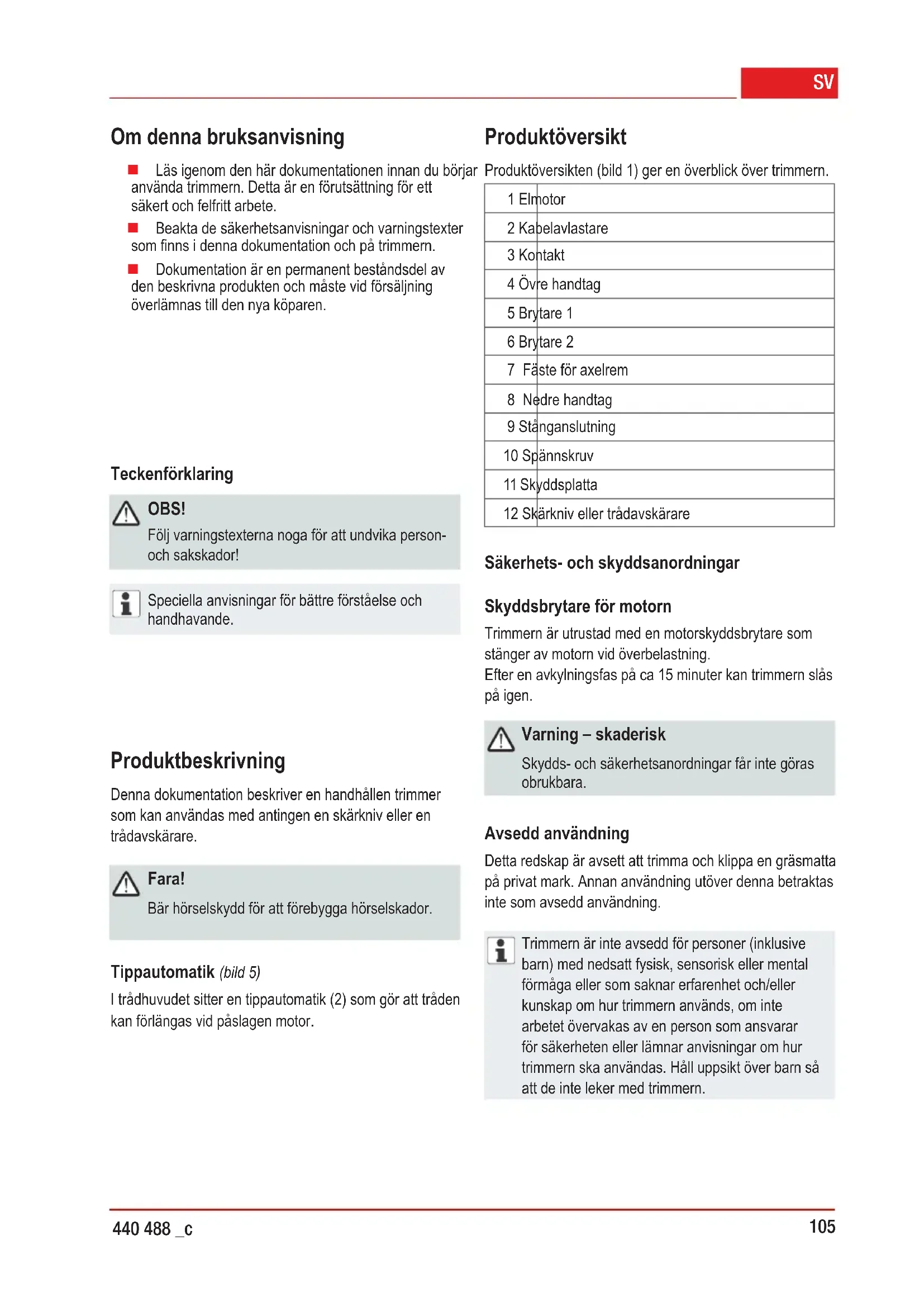

440 488 _c Om denna bruksanvisning Läs igenom den här dokumentationen innan du börjar använda trimmern. Detta är en förutsättning för ett säkert och felfritt arbete. Beaktadesäkerhetsanvisningarochvarningstexter somnnsidennadokumentationochpåtrimmern. Dokumentation är en permanent beståndsdel av den beskrivna produkten och måste vid försäljning överlämnas till den nya köparen. Teckenförklaring OBS! Följvarningstexternanogaförattundvikaperson- och sakskador! Speciella anvisningar för bättre förståelse och handhavande. Produktbeskrivning Denna dokumentation beskriver en handhållen trimmer som kan användas med antingen en skärkniv eller en trådavskärare. Fara! Bär hörselskydd för att förebygga hörselskador. Tippautomatik (bild 5) I trådhuvudet sitter en tippautomatik (2) som gör att tråden kan förlängas vid påslagen motor. Produktöversikt Produktöversikten (bild 1) ger en överblick över trimmern. 1 Elmotor 2 Kabelavlastare 3 Kontakt 4 Övre handtag 5 Brytare 1 6 Brytare 2 7 Fästeföraxelrem 8 Nedre handtag 9 Stånganslutning 10 Spännskruv 11 Skyddsplatta 12 Skärkniv eller trådavskärare Säkerhets- och skyddsanordningar Skyddsbrytare för motorn Trimmern är utrustad med en motorskyddsbrytare som stänger av motorn vid överbelastning. Efter en avkylningsfas på ca 15 minuter kan trimmern slås på igen. Varning – skaderisk Skydds- och säkerhetsanordningar får inte göras obrukbara. Avsedd användning Detta redskap är avsett att trimma och klippa en gräsmatta på privat mark. Annan användning utöver denna betraktas inte som avsedd användning. Trimmern är inte avsedd för personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och/eller kunskap om hur trimmern används, om inte arbetet övervakas av en person som ansvarar för säkerheten eller lämnar anvisningar om hur trimmern ska användas. Håll uppsikt över barn så att de inte leker med trimmern.106 Originalbruksanvisning OBS! Trimmern får inte användas i kommersiell verksamhet. Betydelse av symbolerna på trimmern Obs! Läs igenom bruksanvisningen Bär skyddsglasögon och hörselskydd Bär skyddshandskar Bär säkerhetsskor Håll personer på avstånd. Säkerhetsavstånd minst 10 m Risk för utslungande föremål Dra genast ut kontakten från elnätet om förlängningskabeln skadas eller går av Skydda trimmern från regn och väta Avståndet mellan trimmern och andra personer måste vara minst 15 m Säkerhetsanvisningar OBS! Skärverktyget fortsätter att rotera kort tid efter att motorn har stängts av! Kontrollera före användning att inte nät- och förlängningskablar visar tecken på skador eller slitage. Håll förlängningskablarna på avstånd från skärverktygen. Om en kabel skulle skadas under användning dra genast ur kontakten till elnätet. RÖR INTE KABELN FÖRRÄN STRÖMMEN ÄR BRUTEN. Bär lämplig klädsel, ögonskydd och handskar. Låt inte barn eller personer som saknar kunskap använda trimmern eller utföra underhåll på den. Lokala bestämmelser kan föreskriva en viss minimiålder för användning. Stanna trimmern om personer, framför allt barn, eller husdjurbennersiginärheten. Klipp endast i dagsljus eller vid tillfredsställande konstgjord belysning. Kontrollera trimmern före användning och efter eventuella kollisioner så att den fungerar korrekt och inte är skadad. Genomför i så fall nödvändiga reparationer. Använd inte trimmern om skyddsanordningar har skadats eller saknas. Håll händer och fötter borta från skärhuvudet, framför allt vid start av motorn. Skaderisk vid alla anordningar som används för att skära av tråden. Håll alltid trimmern i normal arbetsposition innan du startar den efter att en ny tråd har dragits ut. Använd endast reservdelar och tillbehör i originalutförande. Dra alltid ut nätkontakten före kontroller, rengöring eller arbete på trimmern samt när den inte används. Se till att luftöppningarna är fria från smuts. Trots de tekniska och kompletterande skyddsåtgärderna kvarstår alltid risker vid arbete med trimmern. Håll handtagen rena och torra. Ta bort främmande föremål från arbetsområdet. Använd endast trimmern när den är i tekniskt felfritt skick! Håll skyddsplatta, trådhuvud och motor fria från klipprester. Håll kroppsdelar och kläder på avstånd från skärverktyget107

440 488 _c Personer som inte är vana vid trimmern ska först träna med avslagen motor. Använd lämpliga arbetskläder. Se till att du står stadigt under arbetet. Manövrera alltid trimmern med båda händerna. Håll utomstående borta från riskområdet. Lämna aldrig trimmern utan uppsikt. Stå alltid under skärverktyget vid arbete i sluttningar. Vid arbete i sluttningar: Arbeta aldrig i hala sluttningar. Se till att du alltid står stadigt. Klipp alltid på tvären mot sluttningen, inte uppåt och nedåt. Arbeta inte i sluttningar som lutar mer än 10°! Var speciellt försiktig när du vänder! Efter kontakt med ett främmande föremål: Stäng av motorn. Kontrollera att inte trimmern har några skador. Använd inte trimmern om du är påverkad av alkohol, droger eller medicin. Följ olycksförebyggande föreskrifter. Elektrisk säkerhet Fara! Fara vid beröring av spänningsförande delar! Dra genast ut kontakten från elnätet om förlängningskabeln skadas eller går av! Vi rekommenderar anslutning via en jordfelsbrytare med en nominell felström < 30 mA. Nätspänningen måste stämma överens med uppgifterna om nätspänning i Tekniska data. Använd inte någon annan försörjningsspänning. Använd endast förlängningskablar som är avsedda för utomhusbruk – minimidiameter: 1,5 mm

. Rulla alltid ut kabeltrumman helt. Skadade eller knäckta förlängningskablar får inte användas. Kontrollera förlängningskabelns skick före varje användning. Sätt fast förlängningskabeln i kabelavlastaren. Utsätt inte trimmern för väta eller fukt. Håll barn på avstånd från trimmern när den är ansluten till elnätet. Montering Varning! Trimmern får endast användas när den är fullständigt monterad. Montera nedre handtaget (bild 2)

1. Sätt handtagets överdel (1) på stången.

2. Sätt handtagets underdel (2) på överdelen runt

3. Skruva fast de båda handtagsdelarna löst.

4. Justera handtaget på stången och dra åt skruvarna.

Montera hållaren till skyddsplattan (bild 3)

1. Sätt i drivhuvudet (1) i skyddsplattan (2).

Se till att skyddsplattans skruvfäste sitter under stången!

2. Skruva fast hållaren till skyddsplattan med

drivhuvudet med tre skruvar underifrån. Montera skyddsplatta (bild 4)

1. Lägg skyddsplattan (1) på hållaren (2) och justera den

2. Skruva fast skyddsplattan på hållaren med tre

cylinderskruvarochsexkantsmuttrar. Montera skärkniv (bild 5)

1. Lägg skärkniven (2) på medbringarskivan (1) så att

skärknivenshålhamnarexaktpåmedbringarskivans styrcirkel.

2. Sättänsen(3)påskärknivenmed den platta sidan

3. Skruvafastfästmuttern(4)pådrivaxelnsstyrtapp(1)

4. Hållfastmedbringarskivan(1)medeninsexnyckel(6)

ochdraåtfästmuttern(4)medsexkantsnyckeln(5) åt vänster.

5. Säkra fästmuttern med en sprint (bild 6/1).

Montera trådspole (bild 7)108 Originalbruksanvisning Den integrerade kniven som sitter i skyddsplattan skär automatiskt av tråden till optimal längd.

1. Skjuttrådhuvudet(3)medisatttrådspolepådrivaxeln.

2. Skruva i fästskruven (4) åt vänster.

3. Hållfastmedbringarskivan(2)medeninsexnyckel

4. Dra åt fästskruven med handnyckeln (5) åt vänster.

Montera stången (bild 8)

1. Skjut in den nedre stångdelen (1) i hållaren på den

övre stångdelen tills spaken (2) låser fast.

2. Skruva fast stånganslutningen med spännskruven (3).

Idrifttagning OBS! Genomför alltid en visuell kontroll före användning. Starta trimmern

remmeniöglanpådenövrestången(bild1/7).

4. Ställ dig stadigt.

5. Håll trimmern med båda händerna. Sätt inte ned

skärhuvudet mot marken ännu.

6. Tatagmedenhandidetnedrehandtaget(bild1/8)

och med den andra handen i det övre handtaget (bild 1/4) och tryck samtidigt på brytaren, se bild 11.

7. Tryck och håll in brytaren på det övre handtaget (bild

1/5), se bild 12. Trimmern går endast igång när båda brytarna är nedtryckta.

8. Låt trimmern gå några sekunder på tomgång.

Skärtråden kortas då till korrekt längd.

9. Om du släpper brytaren stänger trimmern av sig.

Skärhuvudet fortsätter att rotera ett par sekunder efter att du har stängt av trimmern. Handhavande Starta trimmern innan du närmar dig det gräs som ska klippas. Luta trimmern lätt framåt i långsam takt. Svep trimmern åt höger och vänster för att klippa gräset. Långtgräsmåstetrimmasieraetapper.Arbetaalltid uppifrån och ned. Knacka skärhuvudet mot marken regelbundet under arbetet. Tippautomatiken håller tråden i korrekt längd. Ta endast bort gräsrester vid avstängd motor. OBS! Vibrationsvärdet kan beroende på trimmerns användning skilja sig åt från det angivna värdet. Överbelasta inte trimmern under arbetet. Förlänga skärtråden

1. Låt motorn gå på fullgas och knacka trådhuvudet lätt

mot marken. Tråden förlängs automatiskt. Kniven på skyddsplattan förkortar tråden till rätt längd. Trimning

1. Kontrollera terrängen och fastställ önskad klipphöjd.

2. Placera trådhuvudet i den önskade höjden.

3. Sväng trimmern i halvcirkelformade rörelser från sida

4. Håll alltid trådhuvudet parallellt med marken.

1. För trimmern med lätt böjning framåt så att den rör sig

2. Trimma alltid bort från kroppen.109

440 488 _c Fastklämning Tät vegetation, sly eller buskage kan blockera skärkniven och göra att den stannar. Undvik blockering genom att titta på i vilken riktning växtlighetenlutarochklippdemfrånmotsattahållet. Om skärkniven fastnar under trimning stanna omedelbart motorn håll upp trimmern så att inte skärkniven spricker eller går sönder ta bort bort föremål som har fastnat. Underhåll och skötsel FARA! Fara vid elektrisk ström! Koppla ifrån trimmern från elnätet vid all slags underhåll och skötsel och förhindra den från att starta igen. Dra ur nätkontakten efter användning och kontrollera att trimmern inte har några skador. Förvara trimmern oåtkomlig för barn och obehöriga personer. Eventuella elfel får endast repareras av en auktoriserad fackverkstad. Använd inte trimmern om klingan på trådavskäraren saknas eller är skadad. Håll skyddsplatta, trådhuvud och motor fria från klipprester. Spruta inte vatten på trimmern! Inträngande vatten kan leda till funktionsstörningar. Utsätt inte trimmern för väta eller fukt. Kontrollera med jämna mellanrum att trimmern är i gott skick. Använd inga rengörings- eller lösningsmedel. Dessa kan göra att trimmern får permanenta skador. Rengöra skyddsplattan

1. Stäng av maskinen.

2. Ta försiktigt bort gräsrester med en skruvmejsel eller

liknande verktyg. Rengör skyddsplattan regelbundet för att undvika överhettning av skaftröret. Trimning vid staket och husgrunder VARNING! Kom inte i kontakt med fasta konstruktioner – kastrisk!

1. För trimmern långsamt och försiktigt utan att låta

skärtrådarna stöta emot hinder. Trimning runt trädstammar

1. För trimmern långsamt och försiktigt runt

trädstammen så att skärtråden inte kommer i kontakt med barken.

2. Trimma från vänster till höger runt trädstammen.

3. Berör gräs och ogräs med trådspetsen och luta

trådhuvudet lätt framåt. Trimning vid stenmurar, husgrunder och träd ökar slitaget på skärtråden. Gräsklippning

1. Luta trådhuvudet i 30° vinkel åt höger.

2. Vrid handtaget i önskat läge.

OBS! Ta bort främmande föremål från arbetsområdet. Skaderisk för personer och egendom från utslungande föremål. Klippning med skärkniv Vid klippning med skärkniv förs skärkniven i en vågrät, bågformad rörelse från ena sidan till den andra. Innan du använder skärkniven beakta följande: bäraxelrem. kontrollera att skyddskåpa och skärblad är rätt monterade. bär skyddskläder och ögonskydd. Använd inte ogrässkärbladen vid klippning av buskar och sly! Undvika kast VARNING! Använd inte skärkniven i närheten av fasta hinder – kastrisk/skaderisk!110 Originalbruksanvisning Byta skärkniv (bild 5)

1. Dra ut sprinten (bild 6/1) och skruva av fästmuttern (4)

medsexkantsnyckeln(5)åthöger.

2. Tabortänsen(3)ochskärkniven(2).

3. Lägg den nya skärkniven (2) på medbringarskivan

(1)såattknivenshålhamnarexaktpå medbringarskivans styrcirkel.

4. Sättänsen(3)påskärknivenmed den platta sidan

5. Skruvafastfästmuttern(4)pådrivaxelnsstyrtapp(1)

6. Hållfastmedbringarskivan(1)medeninsexnyckel

ochdraåtfästmuttern(4)medsexkantsnyckeln(5) åt vänster.

1. Hållfastmedbringarskivan(2)medeninsexnyckel

(1) och lossa fästskruven (4) med handnyckeln (5) åt höger.

2. Skruva ur fästskruven.

3. Draavtrådhuvudet(3)fråndrivaxeln.

4. Ta ur trådspolen ur trådhuvudet.

5. Avlägsna smuts och gräsrester.

6. Trä in ändarna på skärtrådarna från den nya

trådspolen i de därför avsedda öppningarna i trådhuvudet.

7. Sätt i trådspolen i trådhuvudet. Se till att skärtrådarna

inte sitter fast och dra ut dem ca 9 cm ur spolen.

8. Skjutpåhelatrådhuvudetpådrivaxelnochskruva

fast med fästskruven åt vänster.

9. Håll fast medbringarskivan och dra åt med

handnyckeln. OBS! Använd endast skärknivar och tillbehör i originalutförande! Reservdelar av andra fabrikat kan leda till skador och funktionsstörningar på maskinen! Byta trådkniv

1. Skruva ur de båda skruvar som sitter placerade på

insidan av skyddsplattans kant och ta av den gamla trådkniven.

2. Sätt fast den nya trådkniven och skruva åt den. Dra

inte åt skruvarna för mycket. Slipa trådkniven

1. Montera av trådkniven från skyddsplattan.

2. Sätt fast trådkniven i ett skruvstäd och vässa det med

enplattl.Fila bara i en riktning! Rengöring Rengör trimmern ordentligt efter varje användning för att den ska fungera felfritt. Rengör regelbundet alla rörliga delar. Rengör huset med en mjuk borste eller en torr trasa. Rengör aldrig trimmern under rinnande vatten eller med en högtryckstvätt. Använd inga lösningsmedel (bensin, alkohol osv.) på plastdelarna eftersom de kan ta skada. Håll handtagen fria från olja och fett. Vatten, lösningsmedel och polermedel får inte användas. Förvaring Rengör trimmern och dess tillbehör efter varje användning. Förvara trimmern på ett torrt och frostfritt ställe. Häng upp trimmern i handtaget. På så sätt belastas inte skärhuvudet i onödan. Avfallshantering Uttjänta redskap får inte kasseras i hushållsavfallet! Förpackning, trimmer och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas i enlighet med det.111

440 488 _c Artikelnr 112 924 1200 W 230 V AC / 50 Hz 4,44 m/s² (K= 1,5 m/s²) LpA80,5dB(A)K=2,5dB(A) 96 dB(A) garanterat: 96 dB(A) · uppmätt: 94 dB(A) 35 cm 23 cm 5,1 kg Tekniska data Tekniska data enligt följande standarder: MekanisksäkerhetenligtEN786,5.1.1,bilaga E och D, ljudeffekt- och ljudenerginivå enligt DINENISO3744:2010, mätning av mekaniska vibrationer i handtag enligt EN28662-1:1992 De angivna värdena har tagits fram efter ett standardiserat provningsförfarande och kan användas för att jämföra olika eldrivna verktyg med varandra. Värdena lämpar sig dessutom för att i förväg bedöma vilken belastning användaren utsätts för genom vibrationerna. OBS! Beroende på hur elverktyget används kan de faktiska vibrationsvärdena avvika från de angivna. Vidta åtgärder för att skydda dig mot vibrationsbelastning. Ta hänsyn till hela arbetsförloppet, alltså även tidpunkter då elverktyget arbetar utan belastning eller är avstängt. Lämpliga åtgärder omfattar bland annat regelbundet underhåll och skötsel av elverktyget och verktygstillbehör, att hålla händerna varma, regelbundna pauser samt ett välplanerat arbetsförlopp.112 Originalbruksanvisning Felavhjälpning

FEL MÖJLIG ORSAK LÖSNING

Motorn fungerar inte. Motorskyddsbrytaren har stängts av. Detnnsingennätspänning. Vänta tills trimmerns motorskyddsbrytare aktiveras igen. Kontrollera säkringarna/ jordfelsbrytaren och låt en elektriker kontrollera strömförsörjningen. Kontrollera förlängningskabeln och byt ut mot en ny vid behov. Trimmern vibrerar Trådspolen är smutsig. Rengör trådspolen och byt ut den vid behov. Gräset är dåligt klippt. Trådspolen är tom. Byt trådspole. Otillräcklig trådlängd. Ställ in trådlängd. Vänddigtillvårkundtjänstvidfelsomintennsmedidenhärtabellenellervidfelsomniintekanåtgärdasjälva. Garanti Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller utifrån respektive lands lag, där maskinen införskaffades. Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid: Ett korrekt handhavande av trimmern Beaktande av bruksanvisningen Användning av originalreservdelar Egna reparationsförsök på trimmern Tekniska förändringar på trimmern Ej ändamålsenlig användning (t.ex.användningför kommersiellt bruk eller inom kommunal verksamhet Garantin gäller inte för: Lackskador som beror på normalt slitage. Slitagedelar som på reservdelskartan är märkta med ramen XXX XXX

Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare Vid garantianspråk vänder ni er med detta garantidokument och kvittot till en AL-KO-återförsäljare eller närmaste auktoriserade kundtjänst. Genom detta garantiåtagande påverkas inte köparens lagstadgade anspråk gentemot försäljaren.
