Zīmols	AL-KO
Modelis	BC 1000 E
Produkta veids	Elektriskais rokas zāles trimmeris
Lietošana	Privāts, privātais dārzs
Barošanas spriegums	230 V AC, 50 Hz
Jauda	1 200 W
Svars	5,1 kg
Griešanas platums (asmenim)	35 cm
Griešanas platums (auklai)	23 cm
Griešanas sistēma	Neilona aukla vai griešanas asmens, savstarpēji maināmi
Auklas pagarinājums	Automātisks, piesitot pie zemes
Skaņas spiediena līmenis (LpA)	80,5 dB(A), nenoteiktība K=2,5 dB(A)
Garantēts skaņas jaudas līmenis	96 dB(A)
Vibrācijas (rokturis)	4,44 m/s², nenoteiktība K=1,5 m/s²
Aizsardzības klase	II (dubulta izolācija)
Drošības ierīces	Motora automātiskais slēdzis, abu slēdžu automātiska izslēgšana, aizsargvairogs
Ieteicamais aizsargaprīkojums	Aizsargbrilles, dzirdes aizsardzība, cimdi, drošības apavi
Drošības attālums	Vismaz 10 m no cilvēkiem
Maksimālais slīpums	10°
Apkope	Tīrīšana pēc katras lietošanas, bez ūdens vai šķīdinātājiem, glabāšana sausā un sala aizsargātā vietā
Oriģinālās daļas	Griešanas asmens, auklas spole, auklas nogriezējs
Remonts	Tikai pilnvarotā darbnīcā elektriskiem bojājumiem
Garantija	Juridiskā garantija pret ražošanas defektiem atbilstoši iegādes valstij
Atsauce	112 924

Bieži uzdotie jautājumi - BC 1000 E AL-KO

Kā iedarbināt zāles trimmeri BC 1000 E?

Pievienojiet pagarinātāju kontaktligzdai, izvelciet to caur kabeļa spriegotāju, uzlieciet transporta siksnu uz pleca, turiet ierīci ar abām rokām, vispirms nospiediet apakšējo slēdzi (papildrokturis), tad augšējo slēdzi (galvenais rokturis) un turiet abus nospiestus. Atlaidiet vienu slēdzi, lai apturētu.

Kā automātiski pagarināt griešanas auklu?

Ļaujiet motoram strādāt ar pilnu jaudu un piesitiet spoles galvu pret zemi. Aukla automātiski pagarinās. Aizsargvairoga asmens to nogriež pareizajā garumā.

Kādu aizsargaprīkojumu man jāvalkā?

Valkājiet aizsargbrilles, dzirdes aizsardzību, aizsargcimdus un drošības apavus. Valkājiet arī piemērotu apģērbu.

Vai varu izmantot griešanas asmeni krūmājiem?

Nē, griešanas asmens ir paredzēts zāles un nezāļu pļaušanai. Neizmantojiet to krūmu un koku zaru apgriešanai. Izmantojiet neilona auklu blīvai veģetācijai.

Ko darīt, ja motors neiedarbojas?

Pārbaudiet, vai motora automātiskais slēdzis nav nostrādājis (pagaidiet 15 minūtes dzesēšanai). Pārliecinieties, ka ir tīkla spriegums un ka drošinātāji/noplūdes strāvas slēdži nav izslēgti. Pārbaudiet arī pagarinātāja stāvokli.

Kā tīrīt aizsargvairogu?

Izslēdziet ierīci un atvienojiet to. Uzmanīgi noņemiet pļaušanas atliekas ar skrūvgriezi vai līdzīgu instrumentu. Nekad netīriet ierīci, apsmidzinot ar ūdeni.

Kāds drošības attālums jāievēro?

Nodrošiniet, lai cilvēki, jo īpaši bērni un mājdzīvnieki, atrastos vismaz 10 metru attālumā ierīces lietošanas laikā.

Kā nomainīt auklas spoli?

Atvienojiet ierīci. Turiet piedziņas disku ar sešstūra atslēgu, atskrūvējiet stiprinājuma skrūvi griežot pulksteņrādītāja virzienā, noņemiet spoles galvu, izņemiet tukšo spoli, notīriet, ievietojiet jaunās auklas galus atverēs, ievietojiet spoli atpakaļ, pieskrūvējiet skrūvi pretēji pulksteņrādītāja virzienam.

Vai es varu lietot ierīci uz slīpuma?

Jā, bet uzmanīgi. Nestrādājiet uz apledojušiem vai slideniem slīpumiem. Vienmēr pārvietojieties šķērsām slīpumam, nekad no augšas uz leju. Maksimālais slīpums ir 10°.

Ko darīt, ja griešanas asmens iesprūst?

Nekavējoties izslēdziet motoru. Turiet ierīci augstumā, lai asmens neizlēktu vai nesalūztu. Uzmanīgi atgrūdiet sapinušos materiālu no asmens. Neizmantojiet griešanas asmeni tuvu fiksētiem šķēršļiem, lai izvairītos no atsitiena.

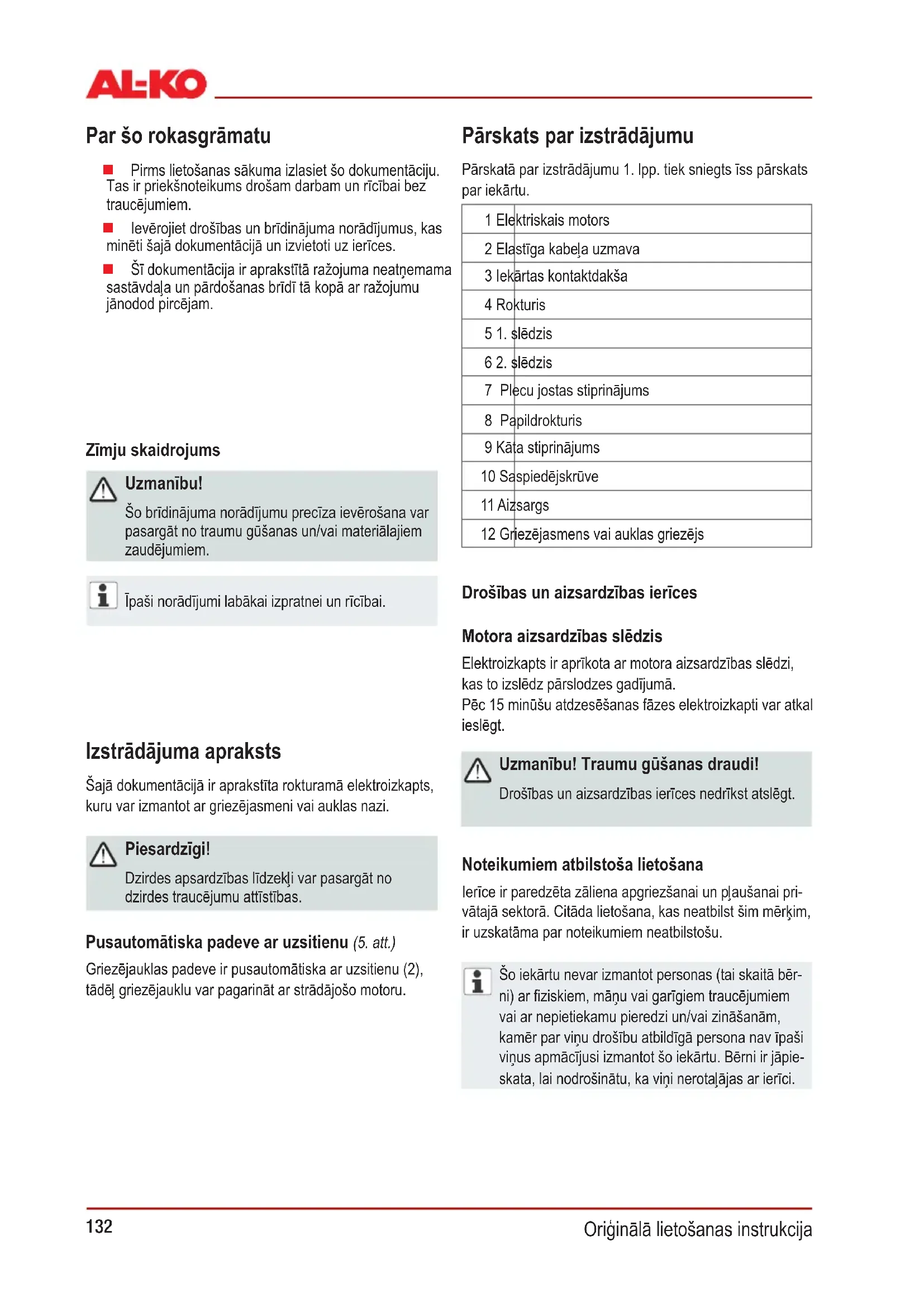

LIETOŠANAS INSTRUKCIJA BC 1000 E AL-KO

Pirms lietošanas sākuma izlasiet šo dokumentāciju. Tas ir priekšnoteikums drošam darbam un rīcībai bez traucējumiem.
■ levērojiet drošības un brīdinājuma norādījumus, kas minēti šajā dokumentācijā un izvietoti uz ierīces.
■ Šī dokumentācija ir aprakstītā ražojuma neatņemama sastāvdaļa un pārdošanas brīdī tā kopā ar ražojumu jānodod pircējam.

Zimju skaidrojums

Uzmanību!

Šo brīdinājuma norādījumu precīza ievērošana var pasargāt no traumu gūšanas un/vai materiālajiem zaudējumiem.

īpaši norādījumi labākai izpratnei un rīcībai.

Izstrādājuma apraksts

Šajā dokumentācijā ir aprakstīta rokturamā elektroizkaps, kuru var izmantot ar griezējasmeni vai auklas nazi.

Piesardzīgi!

Dzirdes apsardzības līdzekļi var pasargāt no dzirdes traucējumu attīstības.

Pusautomātiska padeve ar uzsitienu (5. att.)

Griezējauklas padeve ir pusautomātiska ar uzsitienu (2), tādēl griezējauklu var pagarināt ar strādājošo motoru.

Pārskats par izstrādājumu

Pārskatā par izstrādājumu 1. lpp. tiek sniegts īss pārskats par iekārtu.

1 Elektriskais motors

2 Elastīga kabeļa uzmava

3 lekārtas kontaktdakša

4 Rokturis

5 1. slēdzis

6 2. slēdzis

7 Plecu jostas stiprinājums

8 Papildrokturis

9 Kāta stiprinājums

10 Saspiedējskrūve

11 Aizsargs

12 Griezējasmens vai auklas griezējs

Drošības un aizsardzības ierīces

Motora aizsardzības slēdzis

Elektroizkapts ir aprikota ar motora aizsardzības slēdzi, kas to izslēdz pārslodzes gadījumā.

Pēc 15 minūšu atdzesēšanas fāzes elektroizkapti var atkal ieslēgt.

Uzmanību! Traumu gūšanas draudi!

Drošības un aizsardzības ierīces nedrīkst atslēgt.

Noteikumiem atbilstoša lietošana

lerīce ir paredzēta zāliena apgriezšanai un plaušanai privātajā sektorā. Citāda lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu.

Šo iekārtu nevar izmantot personas (tai skaitā bērni) ar fiziskiem, māņu vai garīgiem traucējumiem vai ar nepietiekamu pieredzi un/vai zināšanām, kamēr par viņu drošību atbildīgā persona nav īpaši viņus apmācījusi izmantot šo iekārtu. Bērni ir jāpie-skata, lai nodrošinātu, ka viņi nerotalājas ar ierīci.

Uzmanību!

lerīce nav paredzēta komerciālai izmantošanai.

Uz ierīces izvietoto simbolu nozīme

	Uzmanību!
	Lasiet lietošanas instrukciju
	Lietojiet aizsargbrilles, ausu aizsargus
	Lietojiet aizsargcimdus
	Lietojiet aizsargapavus
	Nepielaidiet nepiederīgas personas.Drošības distance min. 10 m
	Risks, ko rada izsviestie priekšmeti
	Ja tika bojāts vai atvienots pagarinātāj-vads, uzreiz izņemiet kontaktdakšu no rozetes
	Sargājiet ierīci no lietus un mitruma iedarbības
	Attālumam starp ierīci un trešajām personām jābūt vismaz 15 m

Drošības tehnikas norādījumi

Uzmanību!

Griezējinstrumenti turpina griezties ari pēc motora izslēgšanas!

Pirms izmantošanas pārbaudiet vai nav bojātas vai nodiluši tīkla vadi vai pagarinātāja vadi.

Pagarinātāja vadi ir jātur tālāk no griezējinstrumentiem.

Ja vads tiek bojāts izmantošanas laikā, nekavējoties atvienojiet to no tikla. NEPIESKARIETIES VADAM, KAMĒR TAS NEBŪS ATVIENOTS NO TĪKLA.

Valkājiet speciālu apgērbu, acu aizsardzības līdzekļus un aizsargcimdus.

■ Neļaujiet lietot un apkalpot iekārtu bērniem vai neapmācītām personām. Vietējos noteikumos var būt norādīts arī operatora vecums.

Izmantošana jāpārtrauc, ja tuvumā atrodas citas personas, it īpaši bērni vai mājdzīvnieki.

Plaut drīkst tikai dienas gaismā vai ja ir nodrošināts labs apgaismojums.

Pirms iekārtas ieviešanas ekspluatācijā un pēc jebkāda trieciena ir jāpārbauda, vai iekārtai nav nodiluma vai bojājuma pazīmju un, ja nepieciešams, ir jāveic remonts.

■ lekārtu nedrīkst lietot, ja ir bojātas tās aizsargierīces.

leslēdzot motoru, vienmēr turiet rokas un kājas tālāk no griezošām dalām.

Auklas saïsināšanas laikā pastāv savainošanas iespēja.

Pēc jaunās auklas izvilkšanas iekārtu drīkst ieslēgt, kad tā atrodas normālā darba pozīcijā.

Izmantojiet tikai originālās rezerves daļas un piederumus.

Tikla kontaktdakšas jäizņem no rozetes pirms veikt pārbaudes, tīrīšanu vai darbu ar iekārtu, kā arī kad iekārta netiek lietota.

Jāraugās, lai gaisa atverēs neiekļūtu netīrumi.

Darbs ar iekārtu vienmēr paliek riskants, pat ja ievēro tehniskās drošības un papildu drošības pasākumus.

Rokturiem ir jābūt sausiem un tīriem.

Aizvāciet svešķermeņus no darba zonas.

lekārtu drīkst lietot tikai, ja tā ir tehniskajā kārtībā.

Gādājiet, lai aizsargs, auklas galva un motors vienmēr būtu brīvi no plaušanas materiāla atlikumiem.

Sargājiet kermani un apgērbu no plaušanas mehānisma.

■ Personām, kuras nepārzina trimmera darbību, vajadzētu pavingrināties, kā ar to rīkoties, kad motors ir izslēgts.

Valkājiet piemērotu darba apgērbu.
Darba laikā stāviet stabilā pozīcijā.
■ lekārtu vienmēr lietojiet ar abām rokām.
Nelaidiet trešās personas bīstamajā zonā.
Neatstājiet iekārtu bez uzraudzības.

Veicot plaušanas darbus nogāzē, vienmēr stāviet zemāk par griezējmehānismu.

Strādājot uz nogāzes:

■ nestrādājiet uz gludas un slidenas nogāzes;
■ stāviet stabilā pozīcijā;
vienmēr plaujiet škērsām nogāzei, nekad virzienā uz augšu vai uz leju;
■ neplaujiet vietās, kur nogāzes slīpums pārsniedz 10°!
esiet īpaši piesardzīgs, pagriežoties!

Pēc kontakta ar kādu svešķerneni:

• izslēdziet motoru;
  pārbaudiet, vai ierīcei nav bojājumu.

Nelietojiet iekārtu, atrodoties alkohola, narkotisko vielu vai medikamentu iespaidā.

Lai pasargatos no nelaimes gadījumiem, ir jāievēro drošības tehnikas noteikumi.

Elektriskā drošība

Piesardzīgi!

Draudi, saskaroties ar dajām, kas atrodas zem sprieguma!

Ja tika bojāts vai atvienots pagarinātājvads, uzreiz izņemiet kontaktdakšu no rozetes! lesakām pieslēgt iekārtu diferenciālās aizsardzības ierīcei ar nominālās noplūdes strāvas vērtību < 30 mA.

Mājas tīkla spriegumam ir jāatbilst tehniskajos datos norādītajam tīkla spriegumam, nekāds cites tīkla spriegums nav pieļaujams.
Izmantojiet tikai āra lietošanai paredzētos pagarinātājkabelus ar minimālo škērsgriezumu 1,5 mm². Vienmēr pilnīgi attiniet kabeli.
■ Neizmantojiet bojātus vai nodilušos pagarinātājkabelus.

Pirms katras lietošanas pārbaudiet pagarinātājka- bela stāvokli.

Pagarinātājkabelus nostiprina elastīgā kabela uzmavā.

Nepakļaujiet iekārtu mitruma iedarbībai.

Nepielaidiet bērnus klāt tīklam pieslēgtām iekārtām.

Montāža

Uzmanību!

lekārtu drīkst izmantot tikai pēc pilnīgi veiktas montāžas.

Papildroktura uzstādīšana (2. att.)

1. Uzlieciet roktura augšējo daļu (1) uz kātu.
2. Papildroktura apakšējo daļu (2) pielieciet zem kāta apakšā pretī roktura augšējai daļai.
3. Brīvi saskrūvējiet roktura daļas.
4. Izlīdziniet rokturi uz kāta un cieši pieskrūvējiet.

Aizsarga turētāja uzstādīšana (3. att.)

1. Ievietojiet piedziņas galvu (1) aizsarga turētājā (2). Raugieties, lai aizsarga skrūvvirsma atrastos zem kāta!
2. Cieši pieskrūvējiet aizsarga turētāju piedziņas galvai no apakšas.

Aizsarga uzstādīšana (4. att.)

1. Uzstādiet aizsargu (1) uz aizsarga turētāju (2) u sa-vietojiet atveres uz tiem.
2. Cieši saskrūvējiet aizsargu un aizsarga turētāju, izmantojot skrūvi ar cilindrisko galviņu un seštūru uzgriezni.

Griezējasmens uzstādīšana (5. att.)

1. Griezējasmeni (2) uz dzenamā diska (1) novietojiet tā, lai griezējasmens atvere atrastos precīzi uz dzenamā diska vadošā riņka.
2. Atloku (3) uzspraudiet uz griezējasmens tā, lai plakanā mala būtu vērsta pret griezējasmeni.
3. Brīvi uzskrūvējiet stiprinājuma uzgriezni (4) uz dzenošas vārpstas (1) vadošas tapas, griežot to pa kreisi.
4. Turiet dzenamo disku (1) ar iekšējo sešstūrgalatslēgu (6) un saskrūvējiet stiprinājuma uzgriezni (4) ar sešstūrgalvas skrūvi (5), griežot to pa kreisi.
5. Stiprinājuma uzgriezni nostipriniet ar škelttapu (6/1. att.).

Auklas spoles uzstādīšana (7. att.)

Aizsargā iebūvētais nazis automātiski griež griezēj-auklu optimālajā garumā.

1. Uzvelciet auklas galvu (3) ar ievietoto auklas spoli uz dzenošo vārpstu.
2. leskrūvējiet nostiprinātājskrūvi, griežot to pa kreisi (4).
3. Turiet dzenamo disku (2) ar iekšējo sešstūrgalatslēgu (1).
4. leskrūvējiet nostiprinātājskrūvi, izmantojot rokas atslēgu (5), griežot to pa kreisi.

Kāta uzstādīšana (8. att.)

1. Bīdiet kāta apakšējo daļu (1) kāta augšējās daļas stiprinājumā līdz svira (2) nofiksēsies.
2. Izmantojot saspiedējskrūvi (3), nostipriniet kāta stiprinājumu.

Lietošanas sākums

UZMANIBU!

Pirms lietošanas sākuma vienmēr veiciet vizuālu apskati.

Elektroizkapts iedarbināšana

1. Izlaidiet pagarinātājkabeli cauri elastīgajai uzmavai, sk. 10. att.
2. Pieslēdziet pagarinātājkabeli elektrotīklam.
3. Pārvelciet plecu jostu pāri plecam (9. att.) un aizkeriet jostu aiz jostas gredzena augšējā kātā (1/7. att.).
4. leņemiet drošu pozīciju.
5. Turiet iekārtu ar abām rokām. Šajā brīdī griezējgalva nedrīkst atrasties uz zemes.
6. Satveriet papildrokturi ar vienu roku (1/8. att.), augšē-jo rokturi ar otru roku (1/4. att.) un nospiediet apakšē-jo slēdzi, sk. 11.att.
7. Nospiediet un turiet slēdzi uz augšējā roktura (1/5. att.), sk. 12. att. lekārta iedarbināsies tikai, kad ir nospiesti abi slēdži.

8. Laujiet elektroizkaptij dažus brīžus pastrādāt tukšgaitā. Saïsiniet griezējauklu līdz nepieciešamajam ga- rumam.

9. Ja vienu slēdzi atlaiž, iekārta izslēdzas.

Pēc iekārtas izslēgšanas auklas griezējgalva griežas vēl dažas sekundes.

Ekspluatācija

Izslēdziet iekārtu, kad tuvojaties griežamajai zālei.
Nedaudz nolieciet iekārtu uz priekšu, un lēnam kustieties uz priekšu.
Lai apgrieztu zāli, pagrieziet iekāru pa labi un pa kreisi.

Garā zāle jāapgriež slānos. Vienmēr grieziet virzienā no augšpuses uz apakšpusi.

Darba laikā griezējauklas padevei vienmēr ir jābūt vērstai uz zāliena pusi. Pusautomatiska griezējauklas padeve ar uzsitienu nodrošina optimālu auklas garumu.

- Noplauto zāli izņem, iekārtai atrodoties vertikālā po-zīcijā.

UZMANIBU!

Vibrācijas stiprums izmantošanas laikā var būt dažāds, atkarībā no norādītās vērtības un iekārtas lietošanas veida.

Nepārslogojiet iekārtu darba laikā.

Griezējauklas pagarināšana

1. Laujiet motoram darboties ar pilnu slodzi, un ar auklas galvu nospiediet pret zemi.

Griezējaukla tiek automātiski pagarināta.

Nazis pie aizsarga Tsina auklu pieļaujamajā garumā.

Apgriežšana

1. Pârbaudiet teritoriju un nosakiet vajadzîgo apgriezšanas augstumu.
2. Auklas galvu vadiet un noturiet vajadzīgajā augstumā.
3. Vēzējiet ierīci, izdarot sirpjveida kustību, no vienas puses uz otru.
4. Auklas galvu pastāvīgi turiet paralēli zemei.

Zemā apgriežšana

1. lerīci mazliet ieslīpi vadiet uz priekšu, lai tā virzītos nelielā augstumā virs zemes.
2. Vienmēr veiciet apgriezšanu prom no kermena.

Apgriežšana pie žogiem un pamatiem

UZMANIBU!

Neaizskariet nekustīgas būves – atsitiena risks!

1. Vadiet ierīci lēnām un uzmanīgi, neļaujot auklai atsis- ties pret šķēršļiem.

Apgriežšana apkārt koka stumbriem

1. lerīci vadiet uzmanīgi un lēnām apkārt koka stumbriem, lai griezējaukla neskartu koka mizu.
2. Apkārt koka stumbriem plaujiet no kreisās uz labo pusi.
3. Zāli un nezāles aizskariet ar auklas galu, un auklas galvu mazliet nolieciet uz priekšu.

Apgriezšana pie akmeņu mūriem, pamatiem, kokiem palielina auklas nodilumu.

Plaušana

1. Auklas galvu nolieciet 30 grādu leŋkī uz labo pusi.
2. Rokturi novietojiet vajadzīgajā pozīcijā.

UZMANIBU!

Aizvāciet sveškermenus no darba zonas. Savainošanās risks/mantas bojājumi, ko rada aizsviestie priekšmeti.

Plaušana ar griezējasmeni

Plaujot ar griezējasmeni, griezējasmeni vada no vienas puses uz otru pusi, izpildot horizontālu, lokveida kustību.

Pirms griezējasmens izmantošanas papildus:

izmantojiet plecu jostu;
pārbaudiet, vai aizsargs un plaušanas plātne ir pareizi uzstādīta;
■ valkājiet aizsargapgērbu un lietojiet acu aizsargu.

Neizmantojiet nezāju plaušanas plātni, lai plautu krūmājus un jaunus kokus!

Atsitiena nepieļaušana

UZMANIBU!

Nelietojiet griezējasmeni nekustīgu škēršļu tuvumā – atsitiena risks/savainošanās risks!

lestrēgšana

Bieza vegetācija, jauni koki vai krūmāji var nobloķet plaušanas plātni un to pilnīgi apstādināt.

Nepieļaujiet nobloķēšanos, ievērojot, kurā virzienā no-liecas krūmāji un plaujot no pretējās puses.

Ja plaušanas laikā griezējasmens iekeras
nekavējoties apstādiniet dzinēju;
ierīci turiet augstumā, lai griezējasmens neatlēktu vai nesalūztu;
■ iekērušos materiālu atgrūdiet nost.

Apkope un kopšana

PIESARDZİGI!

Elektriskā trieciena draudi!

Pirms apkopes un kopšanas veikšanas atvienojiet iekārtu no elektrotīkla un veiciet visus nepieciešamus pasākumus, lai nodrošinātu, ka to neviens atkārtoti neieslēdz.

Pēc lietošanas izņemiet tīkla kontaktdakšu no rozetes un pārbaudiet vai iekārta nav bojāta.
Glabājiet iekārtu bērniem un nekvalificētām personām nepieejamā vietā.
Elektriskos bojājumus drīkst novērst tikai kvalificēti speciālisti.
Iekārtu nedrīkst lietot, ja nav auklas griezēja asmens vai tas ir bojāts.
Gādājiet, lai aizsargs, auklas galva un motors vienmēr būtu brīvi no plaušanas materiāla atlikumiem.
Neapšjakstiet iekārtu ar ūdeni! Ja iekārtā iekļūst ūdens, tai var rastiem bojājumi.
Nepakļaujiet iekārtu mitruma iedarbībai.
■ Regulāri pārbaudiet vai iekārta ir darba kārtībā.
Nelietojiet tīrīšanas līdzekļus un šķidrinātājus. Tie var neatgriezeniski bojāt iekārtu.

Aizsarga tīrīšana

1. Izslēdziet iekārtu.
2. Uzmanīgi nonemiet plaušanas atlikumus, izmantojot skrūvgriezi vai tamlīdzīgu darbarīku.

Regulāri tīriet aizsargu, lai nepieļautu kāta cauru- les pārkaršanu.

Griezējasmens nomaiņa (5. att.)

1. Iznemiet škelttapu (6/1. att.) un atskrūvējiet stiprinājuma uzgriezni (4), izmantojot sešstūrgalatslēgu (5) un griežot to pa labi.
2. Noņemiet atloku (3) un griezējasmeni (2).
3. Jaunu griezējasmeni (2) uz dzenamā diska (1) novietojiet tā, lai griezējasmens atvere atrastos precīzi uz dzenamā diska vadošā rinka.
4. Atloku (3) uzspraudiet uz griezējasmens tā, lai plakanā mala būtu vērsta pret griezējasmeni.
5. Brīvi uzskrūvējiet stiprinājuma uzgriezni (4) uz dzenošās vārpstas (1) vadošās tapas, griežot to pa kreisi.
6. Turiet dzenamo disku (1) ar iekšējo sešstūrgalatslēgu un saskrūvējiet stiprinājuma uzgriezni (4) ar sešstūrgalvas skrūvi (5), griežot to pa kreisi.
7. Atkal nostipriniet stiprinājuma uzgriezni ar škelttapu.

Auklas spoles nomaina (7. att.)

1. Turiet dzenamo disku (2) ar iekšējo seštūrgalatslēgu (1), un atbrīvojiet nostiprinātājskrūvi (4), izmantojot rokas atslēgu (5) un griežot to pa labi.
2. Izskrūvējiet nostiprinātājskrūvi.
3. Nonemiet auklas galvu (3) no dzenošas vārpstas.
4. Iznemiet auklas spoli no auklas galvas.
5. Notīriet netīrumus un zāles atlikumus.
6. levelciet jaunās auklas spoles griezējauklas galus tiem paredzētajās atverēs auklas galvā.
7. levietojiet auklas spoli auklas galvā. Raugieties, lai griezējaukla netiktu iespiesta un izvirzītos no spoles uz apm. 9 cm.
8. Uzvelciet saliktu auklas galvu uz dzenošas värps-tas un nostipriniet ar nostiprinātājskrūvi, to griežot pa kreisi.
9. Turiet dzenamo disku un pievelciet, izmantojot rokas atslēgu.

UZMANİBU!

Izmantojiet tikai originālo griezējasmeni un piederumus!

Neoriginalās daļas var izraisīt savainojumus un ierīces darbības traucējumus!

Auklas naža nomaiņa

1. Izskrūvējiet abas skrūves, kas atrodas aizsarga galā, un iznemiet vecu auklas nazi.
2. Uzstādiet jaunu nazi un atkal pieskrūvējiet. Nepievelciet skrūves pārāk stipri.

Auklas naža asināšana

1. Atbrīvojiet griezējasmeni no aizsarga.
2. Auklas nazi iestipriniet skrūvspīlēs un uzasiniet ar plakanvīli. Vīlējiet tikai vienā virzienā!

Tirišana

Lai iekārta nevainojami kalpotu, rūpīgi tīriet iekārtu pēc katras lietošanas.

■ Regulāri tīriet visas kustīgas daļas.
Korpusu tīriet ar mīkstu birsti vai sausu drānu.

■ lekārtu nedrikst mazgāt zem tekoša ūdens vai ar augsta spiediena tīrīšanas ierīci.

Netīriet plastmasas daļas ar šķīdinātājiem (benzīnu, spirtu u.c.), jo šādi plastmasu var bojāt.
Rokturi nedrīkst nonākt kontaktā ar ellu vai taukiem. Nedrīkst lietotūdeni, škīdinātājus un pulēšanas lī-dzekļus.

Glabāšana

Tīriet iekārtu un tās sastāvdaļas pēc katras lietošanas.
Glabājiet iekārtu sausā, no sala aizsargātā vietā.

Pakariniet elektroizkapti aiz roktura. Šādi griezēj-galva netiks lieki pārslogota.

Utilizācija

Neizmetiet vairs nelietojamās ierīces sadzīves atkritumos!

lepakojums, ierīce un piederumi ir izgatavoti no otrreizēji izmantojamiem materiāliem, un tie ir atbilstoši jāutilize.

Tehniskie dati

Tehniskie dati atbilst šādiem standartiem:

mehāniskā drošība atbilstoši standartam EN 786, 5.1.1, pielikums

E un D;

skañas jaudas un skañas energijas limenis atbilstoši standartam DIN EN ISO 3744:2010;

roktura mehānisko vibrāciju mērišana atbilstoši standartam EN 28662-1:1992.

Norādītās vērtības tika noteiktas pēc standartizētām pārbaudes metodēm un tās var izmantot dažādu elektrisko darbarīku salīdzināšanai.

Bez tam šīs vērtības var izmantot, lai iepriekš novērtētu slodzi, kurai lietotājs tiek pakļauts vibrāciju dēļ.

Uzmanību!

Faktiskās vibrācijas vērtības var atšķirties no norādītām vērtībām atkarībā no elektriskā darbarīka lietojuma.

Veiciet pasākumus, lai pasargātos no vibrāciju slodzes. Nemiet vērā visu darba procesu, tostarp brīžus, kad elektriskais darbarīks strādā tukšgaitā vai ir izslēgts.

Šie pasākumi, citu starpā ietver arī elektriskā darbarīka un tā sastāvdaļu regulāro apkopi un kopšanu, roku siltuma saglabāšanu, regulārus pārtraukumus, kā arī labu darba procesu plānošanu.

Palīdzība traucējumu gadījumā

PROBLĖMA IESPĖJAMAIS CĖLONIS RISINĀJUMS
Motors nesāk darboties Motora aizsardzības slēdzis ir izslēdzies.Tīklā nav sprieguma		Uzgaidiet līdz motora aizsardzības slēdzis atkal ieslēgs trimmeri.Pārbaudiet drošības ierīces / aizsardzības slēdzi, elektrikim ir jāpārbauda elektroapgāde.Pārbaudiet pagarinātājkabeli, ja nepieciešams, nomainiet
Elektroizkapts vibrē Ir netīra auklas spole Iztīriet auklas spoli, ja nepieciešams,nomainiet
Slikti atgriež zāli Auklas spole ir tukša Nomainiet auklas spoli
		Nepietiekams auklas garums Noregulējiet auklas garumu

Ja rodas šajā tabulā neminētie bojājumi vai bojājumi, ar kuriem nevarat pats tikt galā, griezieties mūsu klientu apkalpošanas dienestā.

Garantija

lespējamos materiāla vai ražošanas brākus ierīcē mēs novērsīsim atbilstoši likumā noteiktajam noilguma terminam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties starp labošanu vai jaunas preces piegādi. Noilguma terminš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja: Garantija zaudē savu spēku, ja:

ierīce tiek lietota pareizā veidā
■ tiek ievēroti lietošanas instrukcijas norādījumi
■ tiek izmantotas oriğinālās rezerves daļas

• ierīcē ir veikti labošanas mēginājumi
• ierīcē ir veiktas tehniska rakstura izmainas

- ierīce netiek izmantota atbilstoši paredzētajam mērķim (piem., ierīce tiek izmantota komerciāliem vai sabiedriskā labuma mērķiem)

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā
dilstošajām detaljām, kas rezerves dalu kartē ir atzīmētas ar rāmīti XXX XXX (X)
- iekšdedzes motoriem – uz tiem attiecas atseviški attiecīgo motoru ražotāju garantijas sniegšanas noteikumi

Garantijas prasību gadījumā lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie jūsu tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī apņemšanās sniegt garantijas pakalpojumus neietekmē tiesības uz likumā noteikto pircēja garantijas prasību iesniegšanu iepretim pārdevējam.

ES atbilstības deklarācija LV

Mēs ar šo paziņojam, ka mūsu piegādātā izstrādājuma konstrukcija atbilst harmonizēto ES direktīvu prasībām, ES drošības standartiem un izstrādājumam specifiskiem standartiem.

Izstrādājums

Elektroizkapts

Sērijas numurs

G1811815

Ražotājs

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Pilnvarotais pārstāvis

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Veids

BC 1200 E

ES direktivas

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2004/12/EG

2014/35/EU

Harmonizëtie standarti

EN 60335-1:2012

EN 60335-2-91:2004

EN 60745-1:2010

EN 55014-1:2012

EN 55014-2:2009

EN 61000-3-2:2010

EN 61000-3-3:2013

Skañas jaudas līmenis

EN ISO 3744

izmērītais / garantētais

94 dB(A) / 96 dB(A)

Atbilstības novērtējums

2000/14/EG VI pielikums

Pilnvarotā iestāde

Société Nationale de Certification

et d'Homologation

Nr. 0499

Kötz, 2016-08-02

Wolfgang Hergeth, rīkotājdirektors

Apie ši vadovą
