Marke	AL-KO
Modell	BC 1000 E
Produkttyp	Elektrischer Handrasentrimmer
Verwendung	Privat, privater Garten
Versorgungsspannung	230 V AC, 50 Hz
Leistung	1 200 W
Gewicht	5,1 kg
Schnittbreite (Messer)	35 cm
Schnittbreite (Faden)	23 cm
Schneidsystem	Nylonfaden oder austauschbares Messer
Fadenverlängerung	Automatisch durch Antippen auf den Boden
Schalldruckpegel (LpA)	80,5 dB(A), Unsicherheit K=2,5 dB(A)
Garantierter Schallleistungspegel	96 dB(A)
Vibrationen (Griff)	4,44 m/s², Unsicherheit K=1,5 m/s²
Schutzklasse	II (doppelte Isolierung)
Sicherheitsvorrichtungen	Motorschutzschalter, automatische Abschaltung beider Schalter, Schutzschild
Empfohlene Schutzausrüstung	Schutzbrille, Gehörschutz, Handschuhe, Sicherheitsschuhe
Sicherheitsabstand	Mindestens 10 m zu Personen
Maximale Steigung	10°
Wartung	Reinigung nach jedem Gebrauch, kein Wasser oder Lösungsmittel, trocken und frostfrei lagern
Originalteile	Schneidmesser, Fadenspule, Fadenschneider
Reparaturen	Nur durch eine autorisierte Werkstatt bei elektrischen Schäden
Garantie	Gesetzlich gegen Herstellungsfehler, je nach Kauf land
Referenz	112 924

Häufig gestellte Fragen - BC 1000 E AL-KO

Wie starte ich den Rasentrimmer BC 1000 E?

Schließen Sie das Verlängerungskabel an die Steckdose an, führen Sie es durch den Kabelzugentlastung, legen Sie den Tragegurt über die Schulter, halten Sie das Gerät mit beiden Händen, drücken Sie zuerst den unteren Schalter (Zusatzgriff) und dann den oberen Schalter (Hauptgriff) und halten Sie beide gedrückt. Lassen Sie einen Schalter los, um zu stoppen.

Wie verlängere ich den Schneidfaden automatisch?

Lassen Sie den Motor mit Vollgas laufen und tippen Sie den Spulenkopf auf den Boden. Der Faden wird automatisch verlängert. Das Messer am Schutzschild schneidet ihn auf die richtige Länge.

Welche Schutzausrüstung soll ich tragen?

Tragen Sie eine Schutzbrille, einen Gehörschutz, Schutzhandschuhe und Sicherheitsschuhe. Tragen Sie auch geeignete Kleidung.

Kann ich das Schneidmesser für Gestrüpp verwenden?

Nein, das Schneidmesser ist zum Mähen von Gras und Unkraut bestimmt. Verwenden Sie es nicht zum Schneiden von Gestrüpp und Sträuchern. Verwenden Sie den Nylonfaden für dichte Vegetation.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Motorschutzschalter ausgelöst hat (15 Minuten Abkühlzeit abwarten). Stellen Sie sicher, dass die Netzspannung vorhanden ist und die Sicherungen/FI-Schalter nicht ausgelöst sind. Überprüfen Sie auch den Zustand des Verlängerungskabels.

Wie reinige ich das Schutzschild?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie vorsichtig die Schnittreste mit einem Schraubendreher oder einem ähnlichen Werkzeug. Reinigen Sie das Gerät niemals, indem Sie es mit Wasser besprühen.

Welcher Sicherheitsabstand ist einzuhalten?

Halten Sie Personen, insbesondere Kinder und Haustiere, während der Benutzung des Geräts mindestens 10 Meter entfernt.

Wie ersetze ich die Fadenspule?

Ziehen Sie den Netzstecker. Halten Sie die Antriebsscheibe mit einem Inbusschlüssel fest, lösen Sie die Befestigungsschraube durch Drehen im Uhrzeigersinn, entfernen Sie den Spulenkopf, nehmen Sie die leere Spule heraus, reinigen Sie, führen Sie die Enden des neuen Fadens in die Öffnungen ein, setzen Sie die Spule wieder ein, schrauben Sie die Schraube gegen den Uhrzeigersinn wieder fest.

Kann ich das Gerät an einem Hang verwenden?

Ja, aber mit Vorsicht. Arbeiten Sie nicht an vereisten oder rutschigen Hängen. Bewegen Sie sich immer quer zum Hang, niemals von oben nach unten. Die maximale Neigung des Hangs beträgt 10°.

Was tun bei Blockierung des Schneidmessers?

Stoppen Sie sofort den Motor. Halten Sie das Gerät in der Höhe, um zu verhindern, dass das Messer springt oder bricht. Schieben Sie das verwickelte Material vorsichtig vom Messer weg. Verwenden Sie das Schneidmesser nicht in der Nähe fester Hindernisse, um Rückschläge zu vermeiden.

BEDIENUNGSANLEITUNG BC 1000 E AL-KO

DE: Gebrauchsanleitung 6

EN: Instruction manual 15

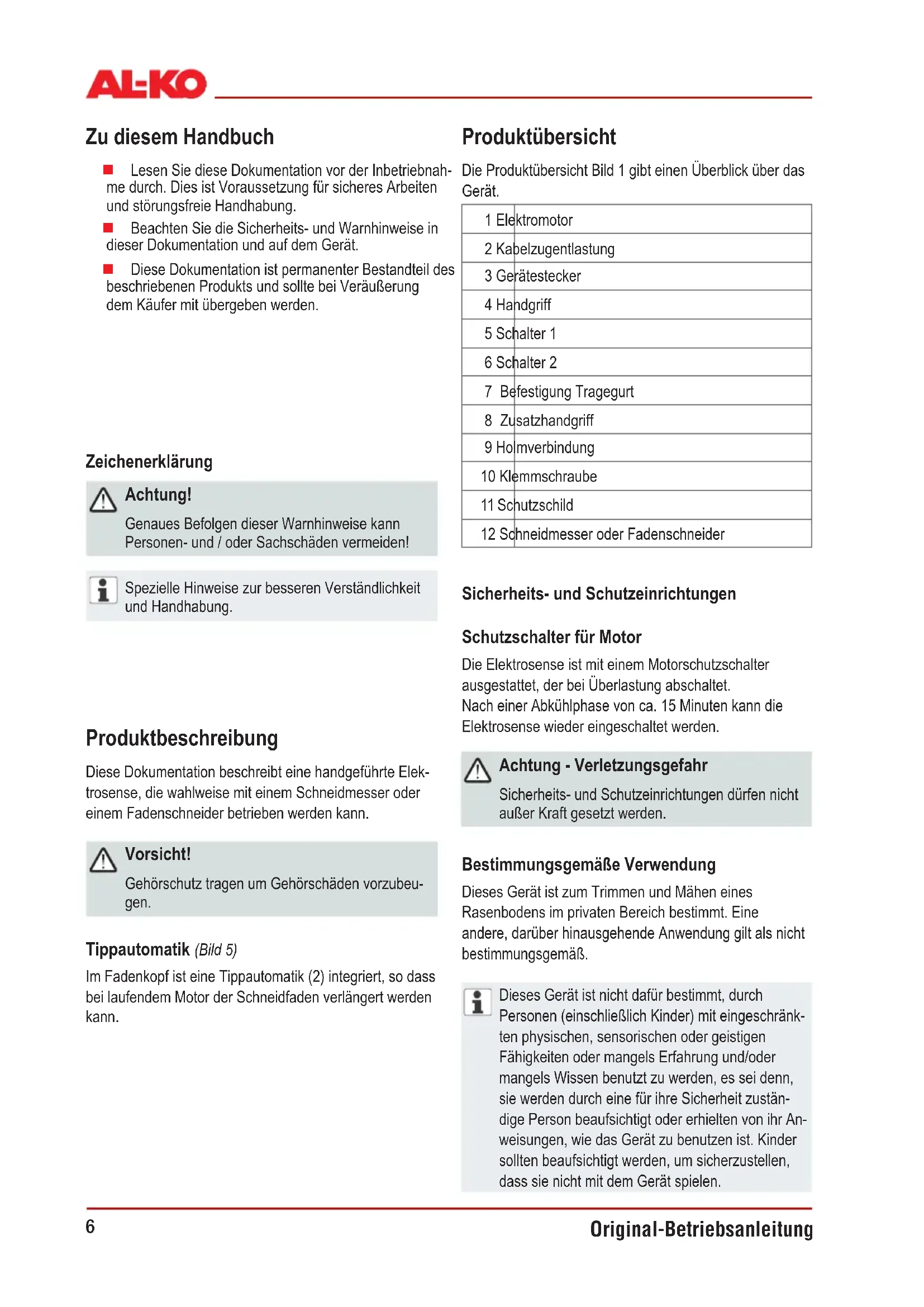

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät.
■ Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklärung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden!

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

Produktbeschreibung

Diese Dokumentation beschreibt eine handgeführte Elektrosense, die wahlweise mit einem Schneidmesser oder einem Fadenschneider betrieben werden kann.

Vorsicht!

Gehörschutz tragen um Gehörschäden vorzubeugen.

Tippautomatik (Bild 5)

Im Fadenkopf ist eine Tippautomatik (2) integriert, so dass bei laufendem Motor der Schneidfaden verlängert werden kann.

Produktübersicht

Die Produktübersicht Bild 1 gibt einen Überblick über das Gerät.

1 Elektromotor

2 Kabelzugentlastung

3 Gerätestecker

4 Handgriff

5 Schalter 1

6 Schalter 2

7 Befestigung Tragegurt

8 Zusatzhandgriff

9 Holmverbindung

10 Klemmschraube

11 Schutzschild

12 Schneidmesser oder Fadenschneider

Sicherheits- und Schutzeinrichtungen

Schutzschalter für Motor

Die Elektrosense ist mit einem Motorschutzschalter ausgestattet, der bei Überlastung abschaltet. Nach einer Abkühlphase von ca. 15 Minuten kann die Elektrosense wieder eingeschaltet werden.

Achtung - Verletzungsgefahr

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Trimmen und Mähen eines Rasenbodens im privaten Bereich bestimmt. Eine andere, darüber hinausgehende Anwendung gilt als nicht bestimmungsgemäß.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Achtung!

Das Gerät darf nicht im gewerblichen Einsatz betrieben werden.

Bedeutung der Symbole am Gerät

	Achtung!
	Bedienungsanleitung lesen
	Schutzbrille, Gehörschutz tragen
	Schutzhandschuhe tragen
	Sicherheitsschuhe tragen
	Personen fernhalten. Sicherheitsab-stand mind. 10 m
	Gefahr durch herausschleudernde Gegenstände
	Stecker sofort vom Netz trennen, wenn das Verlängerungskabel beschädigt oder durchtrennt wurde
	Gerät vor Regen und Nässe schützen
	Der Abstand zwischen dem Gerät und Dritten muss mindestens 15 m betragen

Sicherheitshinweise

Achtung!

Die Rotation des Schneidwerkzeugs dauert nach dem Abschalten des Motors noch an!

■ Netz- und Verlängerungsleitungen vor dem Gebrauch auf Anzeichen von Beschädigungen oder Alterung überprüfen.
Verlängerungsleitungen von den Schneidwerkzeugen fernhalten.
Wird die Leitung während des Gebrauchs beschädigt, sofort vom Netz trennen.

DIE LEITUNG NICHT BERÜHREN, BEVOR SIE VOM NETZ GETRENNT IST.

Geeignete Kleidung, Augenschutz und Handschuhe tragen.
Niemals Kindern oder nicht eingewiesenen Personen den Betrieb oder die Wartung der Maschine erlauben. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
Gebrauch der Maschine unterbrechen, wenn Personen, vor allem Kinder - oder Haustiere in der Nähe sind.
Nur bei Tageslicht oder bei guter künstlicher Beleuchtung mähen.
Vor Inbetriebnahme der Maschine und nach irgendwelchem Aufprall, Maschine auf Anzeichen von Verschleiß oder Beschädigung prüfen und notwendige Reparaturen durchführen lassen.
Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen.
Immer Hände und Füße von der Schneideinrichtung entfernt halten, vor allem beim Einschalten des Motors.
Verletzungsgefahr besteht durch jede Einrichtung, die zum Abschneiden der Fadenlänge dient.
Nach dem Herausziehen eines neuen Fadens die Maschine immer in ihrer normalen Arbeitsposition halten, bevor sie eingeschaltet wird.
Nur Original-Ersatzteile und Original-Zubehör verwenden.
Netzstecker abziehen vor Prüfungen, Reinigungen oder Arbeiten an der Maschine und wenn sie nicht im Gebrauch ist.
Darauf achten, dass Luftöffnungen frei von Verschmutzungen sind.
Trotz der technischen und ergänzenden Schutzmaßnahmen verbleibt immer ein Restrisiko beim Arbeiten mit der Maschine.
Griffe trocken und sauber halten.
Fremdkörper im Arbeitsbereich entfernen.

Gerät nur in technisch einwandfreiem Zustand benutzen.
Schutzschild, Fadenkopf und Motor immer frei von Mährückständen halten.
Körper und Kleidung vom Schneidwerk fernhalten.
■ Personen, die mit dem Trimmer nicht vertraut sind, sollten den Umgang bei ausgeschaltetem Motor üben.
■ Zweckmäßige Arbeitskleidung tragen.
- Beim Arbeiten auf sicheren Stand achten.
Gerät immer beidhändig bedienen.
Dritte aus dem Gefahrenbereich fernhalten.
Gerät nicht unbeaufsichtigt lassen.
■ Bei Mäharbeiten am Hang immer unterhalb der Schneidvorrichtung stehen.
■ Bei Arbeiten am Hang:

• Niemals an einem glatten und rutschigen Abhang arbeiten.
  ■ Immer auf sicheren Stand achten.
  Immer quer zum Hang mähen, niemals auf- oder abwärts.
  Nicht an Hängen mit mehr als 10° Neigung arbeiten!
  ■ Besondere Vorsicht beim Wenden!

Nach Kontakt mit einem Fremdkörper:

Motor ausschalten.
Gerät auf Schäden prüfen.

Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.
■ Die Unfallverhütungsvorschriften sind einzuhalten.

Elektrische Sicherheit

Vorsicht!

Gefahr beim Berühren spannungsführender

Teile!

Stecker sofort vom Netz trennen, wenn das Verlängerungskabel beschädigt oder durchtrennt wurde! Wir empfehlen den Anschluss über einen FI-Schutzschalter mit einem Nennfehlerstrom < 30 mA.

■ Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versorgungsspannung verwenden.
Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 1,5 mm². Kabeltrommeln immer vollständig abrollen.
Beschädigte oder brüchige Verlängerungskabel dürfen nicht verwendet werden.

Kontrollieren Sie vor jeder Inbetriebnahme den Zustand ihres Verlängerungskabels.

Verlängerungskabel in der Kabelzugentlastung fixieren.

Gerät nicht Nässe oder Feuchtigkeit aussetzen.
- Kinder sind von den an das Stromnetz angeschlossenen Geräten fernzuhalten.

Montage

Achtung

Das Gerät darf erst nach vollständiger Montage betrieben werden.

Zusatzgriff montieren (Bild 2)

1. Griffoberteil (1) am Holm aufsetzen.
2. Griffunterteil (2) des Zusatzgriffs unterhalb des Holms am Griffoberteil ansetzen.
3. Griffteile miteinander lose verschrauben.
4. Griff am Holm ausrichten und Verschraubung festziehen.

Schutzschildhalter montieren (Bild 3)

1. Den Antriebskopf (1) in den Schutzschildhalter (2) einsetzen. Darauf achten, dass die Schraubfläche für das Schutzschild sich unter dem Holm befindet!

2. Schutzschildhalter mit dem Antriebskopf von unten mit drei Schrauben fest verschrauben.

Schutzschild montieren (Bild 4)

1. Auf den Schutzschildhalter (2) das Schutzschild (1) auflegen und nach den Befstigungsbohrungen ausrichten.
2. Mit drei Zylinderschrauben und Sechskantmuttern das Schutzschild mit dem Schutzschildhalter fest verschrauben.

Schneidmesser montieren (Bild 5)

1. Schneidmesser (2) so auf die Mitnehmerscheibe (1) legen, dass die Bohrung des Schneidmessers genau auf dem Führungskreis der Mitnehmerscheibe liegt.
2. Den Flansch (3) so auf das Schneidmesser stecken, dass die flache Seite zum Schneidmesser zeigt.

3. Befestigungsmutter (4) auf dem Führungsdorn der Antriebswelle (1) linksdrehend lose aufschrauben.

4. Mitnehmerscheibe (1) mit einem Innensechskantsschlüssel (6) festhalten und die Befestigungsmutter (4) mit dem Sechskantschlüssel (5) linksdrehend festziehen.

5. Die Befestigungsmutter mit einem Splint (Bild 6/1) sichern.

Fadenspule montieren (Bild 7)

Das im Schutzschild integrierte Messer schneidet den Schneidfaden automatisch auf die optimale Länge.

1. Fadenkopf (3) mit eingesetzter Fadenspule auf die Antriebswelle schieben.
2. Befestigungsschraube (4) linksdrehend einschrauben.
3. Mitnehmerscheibe (2) mit einem Innensechskantsschlüssel (1) festhalten.
4. Befestigungsschraube mit dem Handschlüssel (5) linksdrehend festziehen.

Holm montieren (Bild 8)

1. Unteres Holmteil (1) in die Halterung am oberen Holmteil einschieben, bis der Heble (2) einrastet.
2. Mit der Klemmschraube (3) die Holmverbindung festschrauben.

Inbetriebnahme

ACHTUNG!

Vor Inbetriebnahme immer eine Sichtkontrolle durchführen.

Elektrosense starten

1. Das Verlängerungskabel durch die Zugentlastung führen, siehe Bild 10.
2. Verlängerungskabel mit dem Stromnetz verbinden.
3. Tragegurt um die Schulter hängen (Bild 9) und den Gurt an der Gurtöse am Oberholm (Bild 1/7) einha- ken.
4. Einen sicheren Stand einnehmen.

5. Das Gerät mit beiden Händen halten. Dabei den Schneidkopf nicht auf dem Boden aufsetzen.

6. Mit einer Hand den Zusatzgriff (Bild 1/8), mit der anderen Hand den oberen Griff (Bild 1/4) umfassen und dabei den unteren Schalter drücken, siehe Bild 11.

7. Schalter im oberen Griff (Bild 1/5) drücken und festhalten, siehe Bild 12. Das Gerät läuft nur, wenn beide Schalter betätigt sind.
8. Die Elektrosense einige Sekunden im Leerlauf laufen lassen. Der Schneidfaden wird dabei auf die richtige Länge abgeschnitten.
9. Wird ein Schalter losgelassen, schaltet das Gerät ab.

Nach dem Ausschalten des Geräts dreht der Fadenschneidkopf noch einige Sekunden nach.

Bedienung

Gerät einschalten, bevor Sie sich dem zu schneidenden Gras nähern.
Gerät leicht nach vorne neigen und langsam vorgehen.
Gerät nach rechts und links schwenken, um das Gras zu schneiden.

Langes Gras muss schichtweise getrimmt werden. Immer von oben nach unten vorgehen.

Fadenkopf beim Arbeiten immer wieder auf den Rasen tippen. Die Tippautomatik sorgt stets für eine optimale Fadenlänge.

Schnittgut nur bei stehendem Motor entfernen.

ACHTUNG!

Der Vibrationswert während des Gebrauchs des Elektrowerkzeuges kann sich vom ausgewiesenen Wert unterscheiden, je nach Einsatz des Gerätes.

Gerät während der Arbeit nicht überbeanspruchen.

Schneidfaden verlängern

1. Motor auf Vollgas laufen lassen und den Fadenkopf auf den Boden tippen.

Der Faden wird automatisch verlängert.

Das Messer am Schutzschild kürzt den Faden auf die zulässige Länge.

Trimmen

1. Gelände überprüfen und die gewünschte Schneidehöhe festlegen.

2. Fadenkopf in der gewünschten Höhe führen und halten.

3. Gerät in sichelartiger Bewegung von Seite zu Seite schwingen.

4. Fadenkopf stets parallel zum Boden halten.

Niedriges Trimmen

1. Gerät mit leichter Neigung nach vorne führen, so dass er sich knapp über dem Boden bewegt.
2. Immer vom Körper weg trimmen.

Trimmen an Zäunen und Fundamenten

ACHTUNG!

Feste Bauten nicht berühren - Rückschlaggefahr!

1. Gerät langsam und mit Vorsicht führen, ohne den Schneidfaden auf Hindernisse aufprallen zu lassen.

Trimmen um Baumstämme

1. Gerät mit Vorsicht und langsam um Baumstämme herum führen, so dass der Schneidfaden die Baumrin-de nicht berührt.
2. Von links nach rechts um Baumstämme mähen.
3. Gras und Unkraut mit der Spitze des Fadens erfassen und den Fadenkopf leicht nach vorne neigen.

Trimmen an Steinmauern, Fundamenten, Bäumen führt zu einem erhöhten Fadenverschleiss.

Mähen

1. Fadenkopf im 30 Grad-Winkel nach rechts neigen.
2. Handgriff in die gewünschte Position verdrehen.

ACHTUNG!

Fremdkörper im Arbeitsbereich entfernen. Verletzungsgefahr/Sachbeschädigung durch weggeschleuderte Fremdkörper.

Mähen mit Schneidmesser

Beim Mähen mit Schneidmesser wird das Schneidmesser in einer waagrechten, bogenförmigen Bewegung von einer Seite zur anderen geführt.

Vor Einsatz des Schneidmessers zusätzlich:

■ Tragegurt verwenden.
Schutzhaube und Schneidblatt auf richtige Montage überprüfen.
Schutzkleidung und Augenschutz tragen.

Keine Unkraut-Schneideblätter zum Schneiden von Gestrüpp und jungen Bäumen einsetzen!

Vermeiden von Rückschlag

ACHTUNG!

Schneidmesser nicht in der Nähe von festen Hindernissen benutzen - Rückschlaggefahr / Verletzungsgefahr!

Verklemmen

Dichte Vegetation, junge Bäume oder Gestrüpp, können das Schneidmesser blockieren und zum Stillstand bringen.

■ Blockade vermeiden, indem man beachtet, in welche Richtung sich das Gestrüpp neigt und von der entgegen gesetzten Seite schneidet.
■ Wenn sich das Schneidmesser beim Schneiden verfängt
Motor sofort abstellen
Gerät in die Höhe halten, damit das Schneidmesser nicht springt oder bricht
■ verfangenes Material vom Schnitt wegstoßen.

Wartung und Pflege

VORSICHT!

Gefahr durch elektrischen Strom!

Trennen Sie vor allen Wartungs- und Pflegemaßnahmen das Gerät vom Netz und sichern Sie es gegen Wiedereinschalten.

Nach dem Gebrauch Netzstecker ziehen und Gerät auf Beschädigung überprüfen.
Gerät unzugänglich für Kinder und unbefugte Personen lagern.
Elektrische Störungen nur von autorisierten Fachwerkstätten beheben lassen.
Gerät nie verwenden wenn die Klinge des Fadenabschneiders fehlt oder beschädigt ist.
Schutzschild, Fadenkopf und Motor immer frei von Mährückständen halten.
Gerät nicht mit Wasser abspritzen! Eindringendes Wasser kann zu Störungen führen.
Gerät nicht Nässe oder Feuchtigkeit aussetzen.
Gerät in regelmäßigen Zeitabständen auf ordnungsgemäßen Zustand überprüfen.
Keine Reinigungs- bzw. Lösungsmittel verwenden. Das Gerät kann damit irreparabel beschädigt werden.

Schutzschild säubern

1. Gerät abschalten.
2. Mähreste mit einem Schraubenzieher oder ähnlichem vorsichtig entfernen.

Schutzschild regelmäßig reinigen, um ein Überhitzen des Schafthohres zu vermeiden.

Schneidmesser wechseln (Bild 5)

1. Splint (Bild 6/1) abziehen und Befestigungsmutter (4) mit Sechskantschlüssel (5) rechtsdrehend abschrauben.
2. Flansch (3) und Schneidmesser (2) abnehmen.
3. Neues Schneidmesser (2) so auf die Mitnehmerscheibe (1) legen, dass die Bohrung des Schneidmessers genau auf dem Führungskreis der Mitnehmerscheibe liegt.
4. Den Flansch (3) so auf das Schneidmesser stecken, dass die flache Seite zum Schneidmesser zeigt.
5. Befestigungsmutter (4) auf dem Führungsdorn der Antriebswelle (1) linksdrehend lose aufschrauben.
6. Mitnehmerscheibe (1) mit einem Innensechskantschlüssel festhalten und die Befestigungsmutter (4) mit dem Sechskantschlüssel (5) linksdrehend festziehen.
7. Befestigungsmutter wieder mit Splint sichern.

Fadenspule wechseln (Bild 7)

1. Mitnehmerscheibe (2) mit einem Innensechskantsschlüssel (1) festhalten und mit dem Handschlüssel (5) die Befestigungsschraube (4) rechtsdrehend lösen.
2. Befestigungssschraube herausdrehen.
3. Den Fadenkopf (3) von der Antriebswelle abziehen.
4. Die Fadenspule aus dem Fadenkopf herausnehmen.
5. Schmutz und Grasreste entfernen.
6. Die Enden der Schneidfäden der neuen Fadenspule in die dafür vorgesehenen Öffnungen im Fadenkopf einfädeln.

7. Die Fadenspule in den Fadenkopf einsetzen. Darauf achten, dass die Schneidfäden nicht eingeklemmt werden und diese ca. 9 cm aus der Spule herausziehen.

8. Den kompletten Fadenkopf auf die Antriebswelle schieben und mit der Befestigungsschraube linksdrehend festschrauben.

9. Mitnehmerscheibe festhalten und mit dem Handschlüssel festziehen.

ACHTUNG!

Nur Original Schneidmesser und Zubehör verwenden! Nicht originale Teile können zu Verletzungen und Funktionsstörungen am Gerät führen!

Fadenmesser wechseln

1. Die am Rand des Schutzschilds innen angeordneten beiden Schrauben herausschrauben und das alte Fadenmesser abnehmen.
2. Das neue Fadenmesser einsetzen und wieder anschrauben. Die Schrauben nicht zu stark anziehen.

Fadenmesser schärfen

1. Schneidmesser vom Schutzschild abbauen.

2. Fadenmesser in einem Schraubstock befestigen und mit einer Flachfeile schärfen. Nur in eine Richtung feilen!

Reinigung

Reinigen Sie das Gerät nach jedem Gebrauch sorgfältig, damit die einwandfreie Funktion erhalten bleibt.

■ Reinigen Sie regelmäßig alle beweglichen Teile.
■ Reinigen Sie das Gehäuse mit einer weichen Bürste oder einem trockenen Lappen.
Das Gerät nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.
■ Verwenden Sie für die Kunststoffteile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffteile beschädigen können.
■ Halten Sie die Handgriffe frei von Öl und Fett. Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden.

Lagerung

Gerät und seine Zubehörteile nach jeder Benutzung reinigen.
Gerät an einem trockenen, frostsicheren Ort lagern.

Elektrosense am Griff aufhängen. Dadurch wird der Schneidkopf nicht unnötig belastet.

Entsorgung

Ausgediente Geräte nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Technische Daten

Technische Daten gemäß folgender Normen:

Mechanische Sicherheit nach EN 786, 5.1.1, Annex E and D,

Schallleistungs- und Schallenergiepegel nach DIN EN ISO 3744:2010,

Messung mechanischer Schwingungen am Handgriff nach EN 28662-1:1992.

Die angegebenen Werte sind nach einem genormten Prüfverfahren ermittelt worden und können verwendet werden, um verschiedene Elektrowerkzeuge miteinander zu vergleichen.

Zudem eignen sich diese Werte, um Belastungen für den Benutzer, die durch Vibrationen entstehen, im Voraus einschätzen zu können.

Achtung!

Abhängig davon, wie das Elektrowerkzeug eingesetzt wird, können die tatsächlichen Vibrationswerte von dem angegebenen abweichen.

Ergreifen Sie Maßnahmen, um sich gegen Vibrationsbelastungen zu schützen. Berücksichtigen Sie dabei den gesamten Arbeitsablauf, also auch Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder ausgeschaltet ist.

Geeignete Maßnahmen umfassen unter anderem eine regelmäßige Wartung und Pflege des Elektrowerkzeuges und der Werkzeugaufsätze, Warmhalten der Hände, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe.

Artikel-Nr. 112 924

	1200W
	230 V AC / 50 Hz
	4,44 m/s ^2 (K= 1,5 m/s ^2 )
	LpA 80,5 dB(A) K= 2,5 dB(A)
	96 dB(A)Garantiert: 96 dB(A) Gemessen: 94 dB(A)
	☐/II
	35 cm
	23 cm
	5,1 kg

Hilfe bei Störungen

STÖRUNG MÖGLICHE URSACHE LÖSUNG
Motor läuft nicht Motorschutzschalter hat abgeschaltet.Keine Netzspannung vorhanden		Warten, bis der Motorschutzschalter den Trimmer wieder einschaltet. Sicherungen / Fl-Schutzschalter prüfen, Stromversorgung von Elektrofachkraft prüfen lassen.Verlängerungskabel prüfen, wenn nötig neues verwenden
Elektrosense vibriert Fadenspule ist verschmutzt Fadenspule reinigen, wenn nötig ersetzen
Rasen schlecht geschnitten Fadenspule ist leer Fadenspule wechseln

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.

Garantie

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäßer Behandlung des Gerätes
Beachtung der Bedienungsanleitung
■ Verwendung von Original-Ersatzteilen

■ Reparaturversuchen am Gerät
■ Technischen Veränderungen am Gerät
nicht bestimmungsgemäßer Verwendung
(z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen XXX XXX (X) gekennzeichnet sind
- Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.

EG-Konformitätserklärung DE

Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt

Elektrosense

Seriennummer

G1811815

Hersteller

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Bevollmächtigter

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Typ

BC 1200 E

EG-Richtlinien

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2004/12/EG

2014/35/EU

Harmonisierte Normen

EN 60335-1:2012

EN 60335-2-91:2004

EN 60745-1:2010

EN 55014-1:2012

EN 55014-2:2009

EN 61000-3-2:2010

EN 61000-3-3:2013

Schallleistungspegel

EN ISO 3744

gemessen / garantiert

94 dB(A) / 96 dB(A)

Konformitätsbewertung

2000/14/EG Anhang VI

Benannte Stelle

Elektrische gazontrimmer

Serienummer

G1811815

Fabrikant

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Gevolmachtigde

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Type

BC 1200 E

EC-richtlijnen

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2004/12/EG

2014/35/EU

Artikula Nr. 112 924

	1200W
	230 V AC / 50 Hz
	4,44 m/s ^2 (K= 1,5 m/s ^2 )
	LpA 80,5 dB(A) K= 2,5 dB(A)
	96 dB(A)Garantētais: 96 dB(A) lzmērītais: 94 dB(A)
	/ II
	35 cm
	23 cm
	5,1 kg

2000/14/EG VI. melléklet

Telephely

Société Nationale de Certification

et d'Homologation

Sz. 0499

Kötz, 2016-08-02
