BC 1000 E - Žoliapjovė AL-KO - Nemokama naudojimo instrukcija

Prekės ženklas	AL-KO
Modelis	BC 1000 E
Produkto tipas	Elektrinė rankinė žoliapjovė
Naudojimas	Privatus, privatus sodas
Maitinimo įtampa	230 V AC, 50 Hz
Galia	1 200 W
Svoris	5,1 kg
Pjovimo plotis (peilis)	35 cm
Pjovimo plotis (siūlas)	23 cm
Pjovimo sistema	Keičiamas nailoninis siūlas arba pjovimo peilis
Siūlo ilginimas	Automatinis bakstelėjimas į žemę
Garso slėgio lygis (LpA)	80,5 dB(A), neapibrėžtumas K=2,5 dB(A)
Garantuotas garso galios lygis	96 dB(A)
Vibracijos (rankena)	4,44 m/s², neapibrėžtumas K=1,5 m/s²
Apsaugos klasė	II (dviguba izoliacija)
Saugos įtaisai	Variklio grandinės pertraukiklis, automatinis abiejų jungiklių išjungimas, apsauginis skydas
Rekomenduojama apsaugos įranga	Akiniai, klausos apsauga, pirštinės, apsauginiai batai
Saugos atstumas	Mažiausiai 10 m nuo žmonių
Didžiausias nuolydis	10°
Priežiūra	Valymas po kiekvieno naudojimo, nenaudoti vandens ar tirpiklių, laikyti sausoje, nuo šalčio apsaugotoje vietoje
Originalios dalys	Pjovimo peilis, siūlų ritė, siūlų pjaustytuvas
Remontas	Tik įgaliotose dirbtuvėse dėl elektros pažeidimų
Garantija	Teisinė garantija nuo gamybos defektų, pagal pirkimo šalį
Nuoroda	112 924

Dažnai užduodami klausimai - BC 1000 E AL-KO

Kaip paleisti BC 1000 E žoliapjovę?

Prijunkite ilginimo laidą prie tinklo, perkiškite jį per kabelio įtempiklį, uždėkite transportavimo diržą ant peties, laikykite prietaisą abiem rankomis, pirmiausia paspauskite apatinį jungiklį (papildoma rankena), tada viršutinį jungiklį (pagrindinė rankena) ir laikykite abu nuspaustus. Atleiskite vieną jungiklį, kad sustabdytumėte.

Kaip automatiškai pailginti pjovimo siūlą?

Leiskite varikliui veikti visu gazu ir bakstelėkite ritės galvutę į žemę. Siūlas bus automatiškai pailgintas. Peilis ant apsauginio skydo nukirps jį tinkamo ilgio.

Kokią apsaugos įrangą turėčiau dėvėti?

Dėvėkite apsauginius akinius, klausos apsaugą, apsaugines pirštines ir apsauginius batus. Taip pat dėvėkite tinkamus drabužius.

Ar galiu naudoti pjovimo peilį krūmams?

Ne, pjovimo peilis skirtas žolei ir piktžolėms pjauti. Nenaudokite jo krūmams ir krūmynams pjauti. Tankiai augmenijai naudokite nailoninį siūlą.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar neatsijungė variklio grandinės pertraukiklis (palaukite 15 minučių, kad atvėstų). Įsitikinkite, kad yra tinklo įtampa ir kad saugikliai / FI pertraukikliai nėra išjungti. Taip pat patikrinkite ilginimo laido būklę.

Kaip išvalyti apsauginį skydą?

Išjunkite prietaisą ir atjunkite jį nuo tinklo. Atsargiai pašalinkite pjovimo likučius atsuktuvu ar panašiu įrankiu. Niekada nevalykite prietaiso purškdami vandeniu.

Kokį saugos atstumą reikia išlaikyti?

Laikykite žmones, ypač vaikus ir augintinius, mažiausiai 10 metrų atstumu naudojant prietaisą.

Kaip pakeisti siūlų ritę?

Atjunkite prietaisą. Laikydami varomąjį diską šešiakampiu veržliarakčiu, atsukite tvirtinimo varžtą sukdami pagal laikrodžio rodyklę, nuimkite ritės galvutę, išimkite tuščią ritę, išvalykite, įkiškite naujo siūlo galus į angas, uždėkite ritę atgal, vėl įsukite varžtą prieš laikrodžio rodyklę.

Ar galiu naudoti prietaisą ant nuolydžio?

Taip, bet atsargiai. Nedirbkite ant apledėjusių ar slidžių šlaitų. Visada judėkite skersai šlaito, niekada iš viršaus į apačią. Maksimalus šlaito nuolydis yra 10°.

Ką daryti, jei užsiblokuoja pjovimo peilis?

Nedelsdami išjunkite variklį. Laikykite prietaisą aukštyje, kad peilis nešoktų ar nesulūžtų. Atsargiai nuimkite nuo peilio įsipainiojusią medžiagą. Nenaudokite pjovimo peilio šalia nejudančių kliūčių, kad išvengtumėte atatrankos.

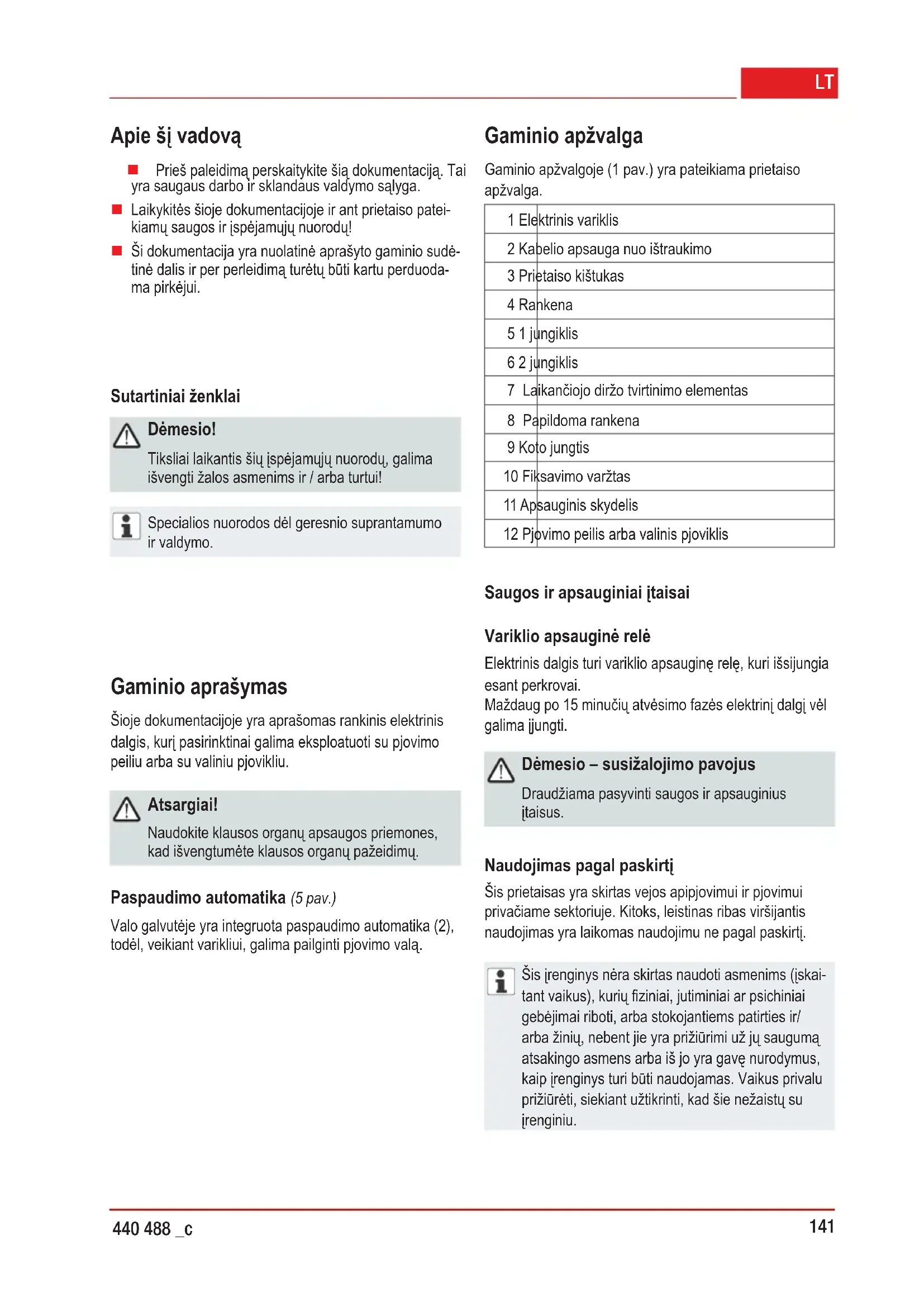

NAUDOJIMO INSTRUKCIJA BC 1000 E AL-KO

Prieš paleidimą perskaitykite šią dokumentaciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga.
Laikykitės šioje dokumentacijoje ir ant prietaiso pateikiamų saugos ir įspėjamųjų nuorodu!
- Ši dokumentacija yra nuolatinė aprašyto gaminio sudėtinė dalis ir per perleidimą turėtų būti kartu perduodama pirkėjui.

Sutartiniai ženklai

Dèmesio!

Tiksliai laikantis šių įspėjamųjų nuorodu, galima išvengti žalos asmenims ir / arba turtui!

Specialios nuorodos dėl geresnio suprantamumo ir valdymo.

Gaminio aprašymas

Šioje dokumentacijoje yra aprašomas rankinis elektrinis dalgis, kurj pasirinktinai galima eksploatuoti su pjovimo peiliu arba su valiniu pjovikliu.

Atsargiai!

Naudokite klausos organų apsaugos priemones, kad išvengtumėte klausos organų pažeidimų.

Paspaudimo automatika (5 pav.)

Valo galvutėje yra integruota paspaudimo automatika (2), todėl, veikiant varikliui, galima pailginti pjovimo valą.

Gaminio apžvalga

Gaminio apžvalgoje (1 pav.) yra pateikiama prietaiso apžvalga.

1 Elektrinis variklis

2 Kabelio apsauga nuo ištraukimo

3 Prietaiso kištukas

4 Rankena

5 1 jungiklis

6 2 jungiklis

7 Laikančiojo diržo tvirtinimo elementas

8 Papildoma rankena

9 Koto jungtis

10 Fiksavimo varžtas

11 Apsauginis skydelis

12 Pjovimo peilis arba valinis pjoviklis

Saugos ir apsauginiai įtaisai

Variklio apsauginė relė

Elektrinis dalgis turi variklio apsauginę relę, kuri išsijungia esant perkrovai.

Maždaug po 15 minučių atvėsimo fazės elektrinį dalgį vėl galima ijungti.

Dèmesio – susižalojimo pavojus

Draudžiama pasyvinti saugos ir apsauginius įtaisus.

Naudojimas pagal paskirti

Šis prietaisas yra skirtas vejos apipjovimui ir pjovimui privačiame sektoriuje. Kitoks, leistinas ribas viršijantis naudojimas yra laikomas naudojimu ne pagal paskirtj.

Šis įrenginys nėra skirtas naudoti asmenims (įskaitant vaikus), kurių fiziniai, jutiminiai ar psichiniai gebėjimai riboti, arba stokojantiems patirties ir/ arba žinių, nebent jie yra prižiūrimi už jų saugumą atsakingo asmens arba iš jo yra gavę nurodymus, kaip įrenginys turi būti naudojamas. Vaikus privalu prižiūrėti, siekiant užtikrinti, kad šie nežaistų su įrenginiu.

Dèmesio!

Prietaisą draudžiama eksploatuoti komerciniais tikslais.

Ant prietaiso esančių simbolių reikšmė

	Dėmesio!
	Skaitykite naudojimo instrukciją
	Naudokite apsauginius akinius, klausos organų apsaugos priemones
	Mūvėkite apsaugines pirštines
	Avėkite apsauginius batus
	Neprileiskite žmonių. Saugos atstumas bent 10 m
	Pavojus dėl išsviedžiamų daiktų
	Nedelsdami atjunkite kištuką nuo tinklo, jei ilginamasis kabelis buvo pažeistas arba trūko!
	Saugokite prietaisą nuo lietaus ir šlapumo
	Atstumas tarp prietaiso ir pašalinių asmenų turi būti bent 15 m

Saugos nuorodos

Dèmesio!

Pjovimo įrankio sukimasis, išjungus variklj, dar tęsiasi!

Prieš naudojima patikrinkite, ar tinklo kabeliai ir ilgintuvai neturi pažeidimų arba senėjimo požymių.

Ilgintuvus laikykite atokiai nuo pjovimo įrankių.

■ Jei naudojimo metu būtų pažeistas laidas, jį nedelsdami atjunkite nuo tinklo. LAIDO NELIESKITE, KOL ŠIS NEATJUNGTAS NUO TINKLO.

Naudokite tinkamus drabužius, akių apsaugos priemo- nes ir pirštines.

Niekada neleiskite vaikams arba neinstruktuotiems asmenims naudoti arba prižiūrėti mašiną. Vietinės tai-syklės galī apriboti operatoriaus amžių.

Nenaudokite mašinos, jei netoliese yra žmonių, ypač vaikų, arba naminių gyvūnų.

Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.

Prieš paleisdami mašiną ir po bet kokio jos susidūrimo patikrinkite, ar mašina neturi susidėvėjimo arba pažeidimo požymių, ir paveskite atlikti reikiamus remonto darbus.

Niekada nenaudokite prietaiso, jei apsauginiai įtaisai pažeisti arba jų nėra.

Rankas ir kojas visada laikykite atokiau nuo pjovimo jtaiso, ypač jungdami variklj.

■ Susižalojimo pavojų kelia kiekvienas įtaisas, skirtas valo nupjovimui.

Ištraukę naują valą, mašiną visada laikykite normalioje darbinėje padėtyje, kol ji bus ijungta.

Naudokite tik originalias atsargines dalis ir originalius priedus.

Ištraukite tinklo kištuką prieš tikrinimo, valymo ar kitus prie mašinos atliekamus darbus, ir kai ji nenaudojama.

Prižiūrėkite, kad oro angos nebūtu užterstos.

Nepaisant techninių ir papildomų apsaugos priemonių, dirbant su mašina visada išlieka likutinė rizika.

Prižiūrėkite, kad rankenos būtų sausos ir švarios.

■ Pašalinkite darbo zonoje esančius svetimkūnius.

Naudokite tik nepriekaištingos techninės būklės įrengini.

- Prižiūrėkite, kad apsauginiame skydelyje, valo galvutėje ir variklyje niekada nebūtų pjovimo likučių.

Laikykite kūną ir drabužius atokiai nuo pjovimo mechanizmo.

Asmenys, kurie nėra susipažinę su dalgiu, turėtų praktikuotis dirbti su išjungtu varikliu.

Vilkėkite tinkamus darbo drabužius.
Dirbdami pasirūpinkite stabilia stovėsena.
- Prietaisą visada valdykite abiem rankomis.
- Neprileiskite pašalinių asmenų prie pavjoaus zonos.
Nepalikite prietaiso be priežiūros.
Pjaudami ant šlaitų, visada stovėkite žemiau pjovimo įtaiso.
Dirbdami ant šlaitų:

Niekada nedirbkite ant lygios ir slidžios atšlaitės.
Visada pasirūpinkite stabilia stovėsena.
Visada pjaukite skersai šlaitu, niekada aukštyn ar žemyn.
Nedirbkite didesnio kaip 10° nuolydžio šlaituose!
Būkite ypač atsargūs apsisukdami!

■ Po kontakto su svetimkūniu:

Išjunkite variklj.
Patikrinkite, ar prietaisas neturi pažeidimų.

■ Nevaldykite prietaiso, kai esate paveikti alkoholio, narkotikų ar medikamentų.

Būtina laikytis nelaimingų atsitikimų prevencijos tai-syklių.

Elektros sauga

Atsargiai!

Pavojus prisilietus prie įtampa turinčių dalių! Nedelsdami atjunkite kištuką nuo tinklo, jei ilginamasis kabelis buvo pažeistas arba trūko! Rekomenduojame prijungti per liekamosios srovės įtaisa, kurio vardinė nebalanso srovė < 30 mA.

Namo tinklo įtampa turi sutapti su tinklo įtampos duomenimis, pateikiamais techniniuose duomenyse, – ne- naudokite jokios kitos maitinimo įtampos.

Naudokite tik tokius ilginamuosius kabelius, kurie yra numatyti naudoti atvirame ore – mažiausias skerspjū-vis 1,5 mm². Kabelių būgnus visada iki galo išvyniokite.
Pažeistus ar trūkinėjančius ilginamuosius kabelius naudoti draudžiama.

Kiekvieną kartą prieš paleisdami patikrinkite ilginamojo kabelio būklę.

Užfiksuokite ilginamajj kabelj apsauga nuo ištraukimo.
■ Saugokite prietaisą nuo šlapumo arba drėgmės.

Būtina saugoti vaikus nuo prie maitinimo tinklo prijung-tų prietaisų.

Montavimas

Dèmesio

Prietaisą leidžiama eksploatuoti tik visiškai sumontuotą.

Papildomos rankenos montavimas (2 pav.)

1. Uždėkite viršutinę rankenos dalį (1) ant koto.
2. Pridėkite apatinę papildomos rankenos dalį (2) po kotu prie viršutinės rankenos dalies.
3. Vieną su kita laisvai prisukite rankenos dalis.
4. Išlygiuokite rankeną prie koto ir priveržkite srieginę jungtį.

Apsauginio skydelio laikiklio montavimas (3 pav.)

1. |statykite pavaros galvutę (1) į apsauginio skydelio laikiklj (2).
   Nepamirškite, kad apsauginio skydelio prisukamasis paviršius turi būti po kotu!
2. Trimis varžtais iš apačios priveržkite apsauginio skydelio laikiklj prie pavaros galvutės.

Apsauginio skydelio montavimas (4 pav.)

1. Ant apsauginio skydelio laikiklio (2) uždėkite apsauginį skydelį (1) ir išlygiuokite pagal tvirtinimo skyles.
2. Trimis cilindriniais varžtais ir šešiabriaunėmis veržlėmis priveržkite apsauginį skydelį prie apsauginio skydelio laikiklio.

Pjovimo peilio montavimas (5 pav.)

1. Pjovimo peilj (2) uždėkite ant varančiojo disko (1) taip, kad pjovimo peilio skylė būtų tiksliai ant varančiojo disko kreipiamojo apskritimo.
2. |statykite junge (3) i pjovimo peilj taip, kad plokščioji pusė būtų nukreipta i pjovimo peilj.
3. Prieš laikrodžio rodyklę laisvai prisukite tvirtinimo veržlę (4) prie pavaros veleno (1) kreipiamojo piršto.
4. Laikykite varantijj diską (1) vidiniu šešiabriauniu raktu (6) ir tvirtinimo veržlę (4) prieš laikrodžio rodyklę pri-veržkite šešiabriauniu raktu (5).
5. Užfiksuokite tvirtinimo veržlę smeige (6/1 pav.).

Valo rites montavimas (7 pav.)

Apsauginiame skydelyje integruotas peilis automatiškai nupjauna pjovimo valą iki optimalaus ilgio.

1. Valo galvutę (3) su įstatyta valo rite užmaukite ant pavaros veleno.
2. Prieš laikrodžio rodyklę jsukite tvirtinimo varžta (4).
3. Laikykite varantijj diską (2) vidiniu šešiabriauniu raktu (1).
4. Rankiniu raktu (5) prieš laikrodžio rodyklę priveržkite tvirtinimo varžta.

Koto montavimas (8 pav.)

1. Istumkite apatinę koto dalj (1) i laikiklj viršutinėje koto dalyje, kad užsifiksuotų svirtis (2).
2. Fiksavimo varžtu (3) priveržkite koto jungti.

Paleidimas

DÈMESIO!

Prieš paleidimą visada atlikite apžiūrą.

Elektrinio dalgio paleidimas

1. Išveskite ilginamaji kabeli pro apsaugą nuo ištraukimo, žr. 10 pav.
2. Prijunkite ilginamaji kabel prie maitinimo tinklo.
3. Užsikabinkite laikantiji dirža ant peties (9 pav.) ir prikabinkite dirža prie viršutinio koto diržo kilpos (1/7 pav.).
4. Stabiliai atsistokite.
5. Laikykite prietaisą abiem rankomis. Tai darydami pjovimo galvutės nestatykite ant žemės.
6. Viena ranka paimkite už papildomos rankenos (1/8 pav.), kita ranka už viršutinės rankenos (1/4 pav.), ir tada paspauskite apatinį jungiklj, žr. 11 pav.
7. Paspauskite ir laikykite viršutinėje rankenoje esantį jungiklį (1/5 pav.), žr. 12 pav. Prietaisas veikia tik tada, kai aktyvinti abu jungikliai.
8. Keletą sekundžių leiskite elektriniam dalgiui veikti tuščiaja eiga. Tuo metu pjovimo valas nupjaunamas iki teisingo ilgio.
9. Atleidus jungiklj, prietaisas išsijungia.

Išjungus prietaisą, pjovimo valu galvutė dar sukasi keletą sekundžių.

Valdymas

• Prietaisą ijkunkite prieš priartėdami prie pjaunamos žolės.
  Pakreipkite prietaisą šiek tiek i priekj ir lėtai eikite pirmyn.
  ■ Sukiokite prietaisą i dešinę ir i kairę, kad pjautumėte žolę.

Aukšta žolę reikia pjauti sluoksniais. Visada dirbkite iš viršaus į apačią.

Dirbdami laikas nuo laiko paspauskite valo galvutę prie vejos. Paspaudimo automatika nuolat użtikri-na optimalų valo ilgį.

Nupjautą żolę šalinkite tik tada, kai variklis stovi.

DÈMESIO!

Vibraciju vertė, naudojant elektrinį įrankį, gali skirtis nuo nurodytos vertės, priklausomai nuo prietaiso naudojimo.

Darbo metu neperkraukite prietaiso.

Pjovimo valo pailginimas

1. Leiskite varikliui veikti visu greičiu ir paspauskite valo galvutę prie žemės.

Valas bus automatiškai pailgintas.

Prie apsauginio skydelio esantis peilis patrumpina valą iki leistino ilgio.

Apipjovimas

1. Patikrinkite teritoriją ir nustatykite pageidaujamą pjo- vimo aukštį.
2. Pageidaujamame aukštyje veskite ir laikykite valo galvutę.
3. Pjautuvo formos judesiais siūbuokite prietaisą iš vienos pusės į kitą.
4. Valo galvutę visuomet laikykite lygiagrečiai žemės atžvilgiu.

Žemas apipjovimas

1. Veskite šiek tiek i priekį pakreiptą prietaisą, kad jis judėtų beveik prie pat žemės.
2. Pjaukite visada kryptimi nuo kūno.

Apipjovimas palei tvoras ir pamatus

DÈMESIO!

Nelieskite tvirtų statinių – atgalinio smūgio pavojus!

1. Prietaisą veskite lėtai ir atsargiai, neleisdami pjovimo valui susidurti su kliūtimis.

Apipjovimas apie medžių kamienus

1. Prietaisą veskite atsargiai ir lėtai aplink medžių kamienus, kad pjovimo valas neliestų medžių žievės.

2. Apie medžių kamienus pjaukite iš kairės į dešinę.

3. Žolę ir piktżoles pagriebkite valo galiuku ir valo galvutę pakreipkite šiek tiek i priekj.

Apipjaunant palei akmeninius mūrus, pamatus, medžius, valas dévisi labiau.

Pjovimas

1. Pakreipkite valo galvutę 30 laipsnių kampų i dešinę.

2. Persukite rankeną i pageidaujamą padėti.

DÈMESIO!

Pašalinkite darbo zonoje esančius svetimkūnius. Susižalojimo pavojus/materialinė žala dėl išsviedžiamų svetimkūnių.

Pjovimas su pjovimo peiliu

Pjaunant su pjovimo peiliu, pjovimo peilis horizontaliu lanko formos judesiu vedamas iš vienos pusės į kitą. Naudodami pjovimo peilį, papildomai:

Naudokite laikantijl dirža.
■ Patikrinkite, ar teisingai sumontuotas apsauginis gaubtas ir pjovimo diskas.

Vilkėkite apsauginius drabužius ir naudokite akių apsaugos priemones.

Nenaudokite piktžolių pjovimo diskų krūmokšnių ir medelių pjovimui!

Atgalinio smūgio vengimas

DÈMESIO!

Pjovimo peilių nenaudokite arti kietų kliūčių – atgalinio smūgio pavojus / susižalojimo pavojus!

|strigimas

Tanki augalija, medeliai ar krūmokšniai gali pjovimo peilj užblokuoti ir sustabdyti.

Užsiblokavimo yra išvengiama stebint, kuria kryptimi linksta krūmokšniai, ir pjaunant iš priešingos pusės.
■ Jei pjovimo peilis pjaunant [sipainioja
nedelsdami išjunkite variklj
laikykite prietaisą iškėlę, kad pjovimo peilis neat- šoktu ar nelūžtu
nustumkite jsipainiojusia medžiagą nuo pjūvio.

Techninė priežiūra

ATSARGIAI!

Pavojus dèl elektros srovès!

Prieš bet kokius techninės priežiūros darbus prietaisą atjunkite nuo tinklo ir apsaugokite nuo ijungimo.

Po naudojimo ištraukite tinklo kištuka ir patikrinkite, ar prietaisas nepažeistas.
Prietaisą laikykite vaikams ir pašaliniams asmenims neprieinamoje vietoje.
Elektros sutrikimus leiskite šalinti tik įgaliotoms specializuotoms dirbtuvėms.
Niekada nenaudokite prietaiso, jei nėra valo kirptuvo geležtės, arba jei ji pažeista.
Prižiūrėkite, kad apsauginiame skydelyje, valo galvutėje ir variklyje niekada nebūtų pjovimo likučių.
Nupurkškite ant prietaiso vandens! Patenkantis vanduo gali sukelti sutrikimų.
■ Saugokite prietaisą nuo šlapumo arba dręgmės.
Periodiškai tikrinkite, ar prietaisas yra tinkamos būklės.
Nenaudokite valiklių arba tirpiklių. Jais prietaisą galima nepataisomai pažeisti.

Apsauginio skydelio valymas

1. Išjunkite prietaisa.
2. Atsuktuvu ar pan. atsargiai pašalinkite pjovimo likučius.

Apsauginį skydelį valykite reguliariai, kad išvengtumėte koto vamzdžio perkaitimo.

Pjovimo peilio keitimas (5 pav.)

1. Ištraukite smeigę (6/1 pav.) ir tvirtinimo veržlę (4) pagal laikrodžio rodyklę nusukite šešiabriauniu raktu (5).
2. Nuimkite junge (3) ir pjovimo peilj (2).
3. Nauja pjovimo peilj (2) uždėkite ant varančiojo disko (1) taip, kad pjovimo peilio skylė būtų tiksliai ant varančiojo disko kreipiamojo apskritimo.
4. |statykite junge (3) i pjovimo peilj taip, kad plokščioji pusė būtų nukreipta i pjovimo peilj.
5. Prieš laikrodžio rodyklę laisvai prisukite tvirtinimo veržlę (4) prie pavaros veleno (1) kreipiamojo piršto.
6. Laikykite varantijl diską (1) vidiniu šešiabriauniu raktu ir tvirtinimo veržlę (4) prieš laikrodžio rodyklę priveržkite šešiabriauniu raktu (5).
7. Vél smeige užfiksuokite tvirtinimo veržlę.

Valo rites keitimas (7 pav.)

1. Laikykite varantij diską (2) vidiniu šešiabriauniu raktu (1) ir rankiniu raktu (5) pagal laikrodžio rodyklę atsukite tvirtinimo varžtą (4).
2. Išsukite tvirtinimo varžta.
3. Numaukite valo galvutę (3) nuo pavaros veleno.
4. Išimkite valo rite iš valo galvutės.
5. Pašalinkite purvą ir žolės likučius.
6. [verkite naujos valo rites pjovimo valu galus i tam numatytas angas valo galvutėje.
7. |statykite valo rite i valo galvutę. Prižiūrėkite, kad pjovimo valai nebūtų prispausti, ir ištraukite juos maž-daug 9 cm atstumu iš ritės.
8. Visą valo galvutę użmaukite ant pavaros veleno ir prieš laikrodžio rodyklę priveržkite tvirtinimo varžtu.
9. Laikykite varantijj diską ir priveržkite rankiniu raktu.

DÈMESIO!

Naudokite tik originalius pjovimo peilius ir priedus! Dėl neoriginalių dalių galimi sužalojimai ir prietaiso veikimo sutrikimai!

Valo peilio keitimas

1. Išsukite apsauginio skydelio viduje, krašte esančius abu varžtus ir nuimkite senajl valo peilj.
2. [statykite ir vėl priveržkite naujajį valo peilį. Varžtų ne-priveržkite per stipriai.

Valo peilio galandinimas

1. Numontuokite pjovimo peilj nuo apsauginio skydelio.
2. [tvirtinkite valo peilj spaustuve ir galąskite plokščiaja dilde. Dildykite tik viena kryptimi!

Valymas

Po kiekvieno naudojimo prietaisą kruopščiai išvalykite, kad būtų išsaugotas nepriekaištingas veikimas.

■ Reguliariai valykite visas judančias dalis.
Korpusą valykite minkštu šepetėliu arba sausa šluoste.
- Prietaiso neplaukite tekančiu vandeniu ar aukšto slėgio plovimo įrenginiu.

■ Plastikinėms dalims nenaudokite tirpiklių (benzino, alkoholio ir t. t.), nes šie gali pažeisti plastikines dalis.

Prižiūrėkite, kad rankenos būtų nealyvuotos ir netepaluotos. Vandenį, tirpiklius ir poliravimo priemones naudoti draudžiama.

Sandèliavimas

Prietaisą ir jo priedus valykite po kiekvieno naudojimo.

- Prietaisą laikykite sausoje, nuo neigiamos temperatūros apsaugotoje vietoje.

Elektrinj dalgj kabinkite už rankenos. Tokiu būdu be reikalo neapkraunama pjovimo galvutė.

Šalinimas

Nebenaudojamų prietaisų nešalinkite su buitinėmis atliekomis!

Pakuotė, prietaisas ir priedai yra pagaminti iš perdirbamų medžiagų, ir juos reikia atitinkamai šalinti.

Techniniai duomenys

Techniniai duomenys pagal šiuos standartus:

Mechaninè sauga pagal EN 786, 5.1.1,

E ir D priedus,

Garso galios ir garso energijos lygis pagal DIN EN ISO 3744:2010,

Mechaninių rankenos vibracijų matavimas pagal EN 28662-1:1992.

Nurodytos vertės buvo nustatytos pagal standar- tizuotą bandymo metoda, ir jas galima naudoti tarpusavyje lyginant skirtingus elektrinius įrankius.

Be to, šios vertės tinka tam, kad galima būtų iš anksto įvertinti naudotoją veikiančias apkrovas, atsirandančias dėl vibracijų.

Dèmesio!

Priklausomai nuo to, kaip yra naudojamas elektrinis įrankis, faktinės vibracijų vertės gali skirtis nuo nurodytuju.

Imkitės priemonių, kad apsisaugotumėte nuo vibracinių apkrovų. Kartu atsižvelkite į visą darbo eiga, taigi, ir į laiko momentus, kai elektrinis įrankis veikia be apkrovos arba yra išjungtas.

Tinkamos priemonės, be kitų, apima reguliarią elektrinio įrankio ir jo priedėlių techninę priežiūra, rankų laikymą šiltai, reguliarias pertraukas bei gerą darbo procesų planavimą.

Prekès kodas 112 924

	1200W
	230 V AC / 50 Hz
	4,44 m/s ^2 (K= 1,5 m/s ^2 )
	LpA 80,5 dB(A) K= 2,5 dB(A)
	96 dB(A)garantuotas: 96 dB(A) išmatuotas: 94 dB(A)
	/ II
	35 cm
	23 cm
	5,1 kg

Pagalba atsiradus sutrikimams

SUTRIKIMAS GALIMA PRIEŽASTIS SPRENDIMAS
Neveikia variklis. Išsijungė variklio apsauginė relė.Nėra tinklo įtampos.		Palaukite, kol variklio apsauginė relėvėl ijungs dalgį. Patikrinkite saugiklius/ liekamosios srovės įtaisą, paveskiteelektrikui patikrinti elektros maitinimą.Patikrinkite ilginamąjį kabelį, jei reikia,naudokite naują.
Elektrinis dalgis vibruoja. Užsiteršusi valo rītė. Išvalykite valo rītę, jei reikia,		pakeiskite.
Blogai nupjauta veja. Tuščia valo rītė. Pakeiskite valo rītę.
		Nepakankamas valo ilgis. Nustatykite valo ilgį.

Esant sutrikimams, kurie nėra nurodyti šioje lentelėje arba kurių negalite pašalinti savarankiškai, kreipkitės į mūsų kompetentingą klientų aptarnavimo tarnybą.

Garantija

Galimus prietaiso medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties terminas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje prietaisas buvo įsigytas, teisę.

Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

Tinkamas elgesys su prietaisu
■ Naudojimo instrukcijos laikymasis
■ Originalių atsarginių dalių naudojimas

Garantija nustoja galioti šiais atvejais:

• Prietaiso remonto bandymai
  ■ Prietaiso techniniai pakeitimai
  ■ Naudojimas ne pagal paskirtj

(pvz., komercinis arba komunalinis naudojimas)

Garantija netaikoma:

Lako pažeidimams, atsiradusiems dėl normalaus dévėjimosi
■ Susidėvinčiosioms dalims, atsarginių dalių kortelėje pažymėtoms rėmeliu XXX XXX (X)
Vidaus degimo varikliams – jiems taikomos atskiros atitinkamų variklių gamintojų garantinės nuostatos

Esant garantiniam atvejui, kreipkitės su šia garantijos deklaracija ir pirkimo dokumentu i savo prekybininką arba i artimiausią įgaliotą klientų aptarnavimo skyrių. Šis garantisis įsipareigojimas neturi įtakos įstatymų numatytam pirkėjo pretenzijų dėl trūkumu reiškimui pardavėjo atžvilgiu.

EB atitikties deklaracija LT

Deklaruojame, kad šis į rinką išleisto modelio gaminys atitinka EB direktyvų darniųjų standartų reikalavimus, EB saugos standartus ir konkretaus gaminio standartus.

Gaminys

Elektrinis dalgis

Serijos numeris

G1811815

Gamintojas

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

lgaliotasis atstovas

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Modelis

BC 1200 E

EB direktyvos

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2004/12/EG

2014/35/EU

Darnieji standartai

EN 60335-1:2012

EN 60335-2-91:2004

EN 60745-1:2010

EN 55014-1:2012

EN 55014-2:2009

EN 61000-3-2:2010

EN 61000-3-3:2013

Garso galios lygis

EN ISO 3744

išmatuotas / garantuojamas

94 dB(A) / 96 dB(A)

Atitikties vertinimas

2000/14/EG, VI priedas

Notifikuotoji įstaiga

Société Nationale de Certification

et d'Homologation

Nr. 0499

Kötz, 2016-08-02

Wolfgang Hergeth, generalinis direktorius

О руководстве
