GEBRUIKSAANWIJZING BC 1000 E AL-KO

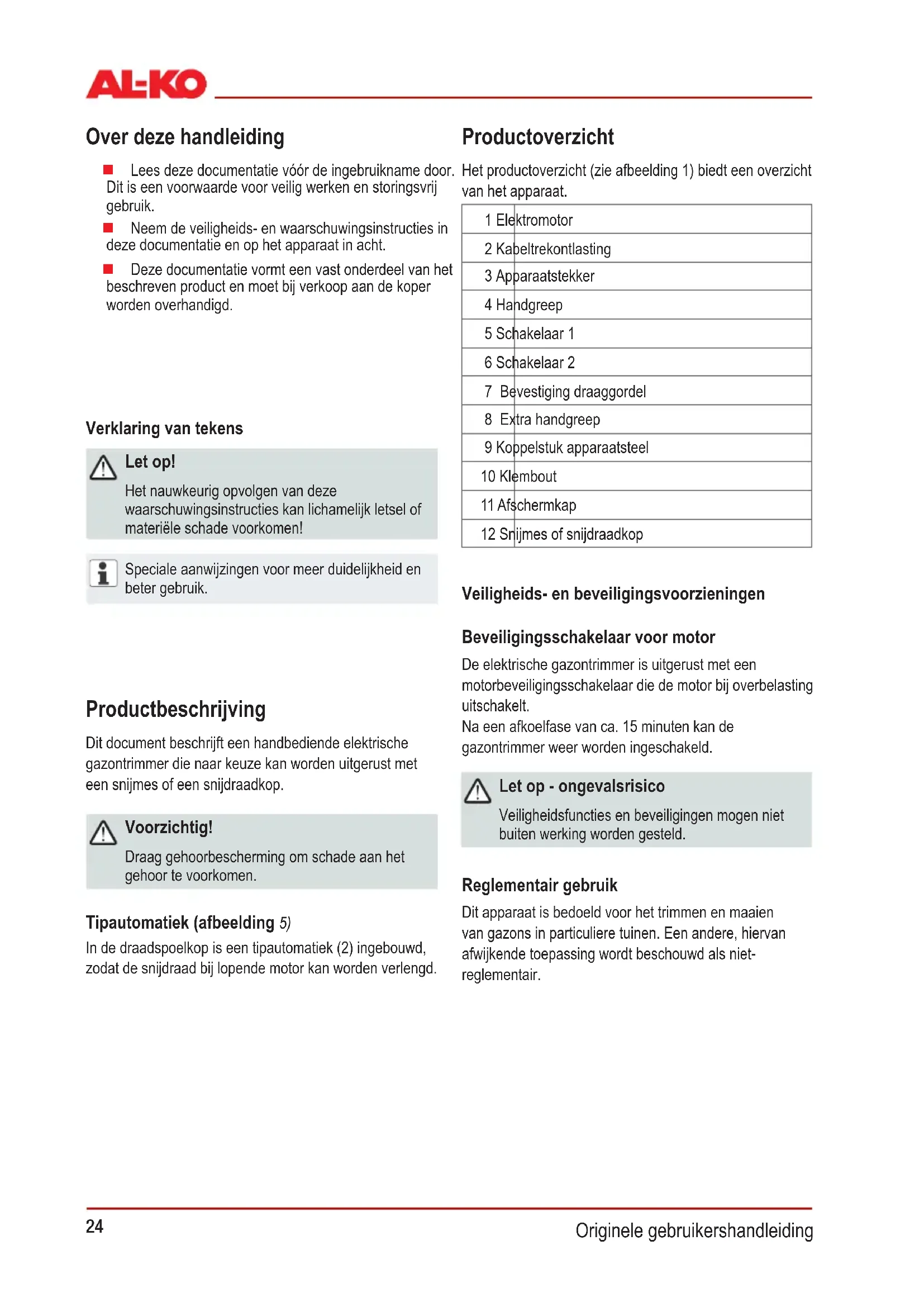

440 488 _c EU declaration of conformity EN We herewith declare that this product, in the version introduced into trade by us, complies with the requirements of the harmonisedECdirectives,ECsafetystandardsandtheproduct-specicstandards. Product Electric brushcutter Serial number G1811815 Manufacturer AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359Kötz Duly authorised person Andreas Hedrich Ichenhauser Str. 14 D-89359Kötz Type BC 1200 E EC directives 2006/42/EG 2014/30/EU 2000/14/EG 2011/65/EU 2004/12/EG 2014/35/EU Harmonised standards EN 60335-1:2012 EN 60335-2-91:2004 EN60745-1:2010 EN 55014-1:2012 EN 55014-2:2009 EN 61000-3-2:2010 EN 61000-3-3:2013 Sound power level ENISO3744 measured / guaranteed 94 dB(A) / 96 dB(A) Conformity evaluation 2000/14/EGAppendixVI Named position SociétéNationaledeCertication et d'Homologation No. 0499 Kötz,2016-08-03 Wolfgang Hergeth, Managing Director24 Originele gebruikershandleiding Over deze handleiding Lees deze documentatie vóór de ingebruikname door. Dit is een voorwaarde voor veilig werken en storingsvrij gebruik. Neem de veiligheids- en waarschuwingsinstructies in deze documentatie en op het apparaat in acht. Deze documentatie vormt een vast onderdeel van het beschreven product en moet bij verkoop aan de koper worden overhandigd. Verklaring van tekens Let op! Het nauwkeurig opvolgen van deze waarschuwingsinstructies kan lichamelijk letsel of materiële schade voorkomen! Speciale aanwijzingen voor meer duidelijkheid en beter gebruik. Productbeschrijving Dit document beschrijft een handbediende elektrische gazontrimmer die naar keuze kan worden uitgerust met een snijmes of een snijdraadkop. Voorzichtig! Draag gehoorbescherming om schade aan het gehoor te voorkomen. Tipautomatiek (afbeelding 5) In de draadspoelkop is een tipautomatiek (2) ingebouwd, zodat de snijdraad bij lopende motor kan worden verlengd. Productoverzicht Het productoverzicht (zie afbeelding 1) biedt een overzicht van het apparaat. 1 Elektromotor 2 Kabeltrekontlasting 3 Apparaatstekker 4 Handgreep 5 Schakelaar 1 6 Schakelaar 2 7 Bevestiging draaggordel 8 Extrahandgreep 9 Koppelstuk apparaatsteel 10 Klembout 11 Afschermkap 12 Snijmes of snijdraadkop Veiligheids- en beveiligingsvoorzieningen Beveiligingsschakelaar voor motor De elektrische gazontrimmer is uitgerust met een motorbeveiligingsschakelaar die de motor bij overbelasting uitschakelt. Na een afkoelfase van ca. 15 minuten kan de gazontrimmer weer worden ingeschakeld. Let op - ongevalsrisico Veiligheidsfuncties en beveiligingen mogen niet buiten werking worden gesteld. Reglementair gebruik Dit apparaat is bedoeld voor het trimmen en maaien van gazons in particuliere tuinen. Een andere, hiervan afwijkende toepassing wordt beschouwd als niet- reglementair.25

440 488 _c Let op! Het apparaat mag niet voor professioneel gebruik ingezet worden. Betekenis van symbolen op apparaat Let op! Gebruikershandleiding lezen Veiligheidsbril, gehoorbescherming dragen Veiligheidshandschoenen dragen Veiligheidsschoenen dragen Personen op afstand houden. Veilige afstand van 10 m aanhouden Ongevalsrisico door wegslingeren van voorwerpen Stekker meteen uit stopcontact halen wanneer verlengkabel werd beschadigd of is doorgesneden Apparaat beschermen tegen regen en vocht Tussen apparaat en andere personen minstens 15 m afstand houden Veiligheidsinstructies Let op! Het snijwerktuig blijft na uitschakelen van de motor nog even ronddraaien! Controleer vooraf aan het gebruik de stroom- en verlengkabels op beschadigingen en slijtage. Houd de verlengkabels uit de buurt van het snijwerktuig. Wanneer de kabel tijdens het gebruik wordt beschadigd, moet deze direct van het stroomnet worden losgehaald. RAAK DE KABEL NIET AAN WANNEER DEZE NOG OP HET STROOMNET IS AANGESLOTEN. Draag geschikte kleding, een veiligheidsbril en werkhandschoenen. Sta nooit toe dat kinderen of personen die niet zijn geïnstrueerd gebruik maken van de machine of er onderhoudswerkzaamheden aan verrichten. In lokaal geldende voorschriften is mogelijk de minimumleeftijd van gebruikers vastgelegd. Stop het gebruik van het apparaat wanneer er personen (met name kinderen) of huisdieren in de buurt zijn. Maai uitsluitend bij daglicht of bij een goede kunstmatige verlichting. Controleer voordat u het apparaat gebruikt of wanneer u met het apparaat ergens tegenaan bent gebotst of de machine beschadigd is of aan slijtage onderhevig is. Laat noodzakelijke reparaties uitvoeren. Gebruik het apparaat nooit wanneer beveiligingen ontbreken of beschadigd zijn. Houd altijd handen en voeten uit de buurt van het snijwerktuig, vooral bij het inschakelen van de motor. Bij het systeem dat de draad afsnijdt bestaat risico op lichamelijk letsel. Nadat er een nieuwe draad uit de rol is getrokken, dient u het apparaat altijd in de normale werkpositie te houden voordat u dit weer inschakelt. Gebruik uitsluitend originele reserveonderdelen en originele toebehoren. Haal de netstekker los wanneer het apparaat wordt getest, gereinigd of wanneer er werkzaamheden aan de machine worden uitgevoerd of het apparaat niet in gebruik is. Let erop dat er zich geen vuil in de luchtopeningen bevindt. Ondanksdetechnischeenextra veiligheidsmaatregelen is er altijd sprake van een resterend risico bij het apparaat. Houd de handgreep droog en schoon. Dit apparaat is niet voor gebruik bedoeld door kinderen of personen met beperkte lichamelijke, sensorische of geestelijke vaardigheden. Wanneer personen over weinig ervaring of kennis beschikken mag het apparaat alleen worden gebruikt onder begeleiding van een persoon die toezicht op de veiligheid houdt of die instructies kan geven over het juiste gebruik van het apparaat. Kinderen mogen niet alleen in de buurt van het apparaat komen, om te garanderen dat ze niet met het apparaat spelen.26 Originele gebruikershandleiding Verwijder vreemde voorwerpen uit het te bewerken terrein. Gebruik het apparaat uitsluitend in onbeschadigde toestand. Houd de beschermkap, de snijdraadkop en de motor steeds vrij van maaisel. Blijft met uw lichaam en kleding op afstand van het snijwerktuig. Personen die nog niet vertrouwd zijn met de trimmer moeten het gebruik ervan oefenen terwijl de motor uitgeschakeld is. Draag doelmatige werkkleding. Houd tijdens werkzaamheden een veilige werkpositie aan. Bedien het apparaat steeds met beide handen. Houd anderen op afstand van de gevarenzone. Laat het apparaat niet onbeheerd achter. Bij maaiwerkzaamheden op hellingen altijd beneden het snijwerktuig blijven. Bij werkzaamheden op hellingen: Nooit op een helling werken als deze glad of glibberig is. Houd steeds een veilige werkpositie aan. Maai op hellingen steeds in dwarsrichting, niet in op- of neerwaartse richting. Werk niet op een helling met een hellingspercentage van meer dan 10°! Wees zeer voorzichtig bij het omkeren! Na aanraking met een vreemd voorwerp: Motor uitzetten. Apparaat controleren op beschadigingen. Bedien het apparaat niet als u onder invloed bent van alcohol, drugs of medicijnen. Er moet worden voldaan aan de veiligheidsinstructies ter voorkoming van een ongeval. Elektrische veiligheid Voorzichtig! Risico bij het aanraken van stroomvoerende onderdelen! Haal de stekker meteen uit het stopcontact wanneer de verlengkabel werd beschadigd of is doorgesneden! Wij raden aan het apparaat aan te sluiten via een FI-aardlekschakelaar met een nominale lekstroom van < 30 mA. De spanning van het lichtnet in huis moet overeenstemmen met de vermeldingen voor netspanning in de Technische Gegevens; gebruik geen andere voedingsspanning. Gebruik alleen een verlengkabel die geschikt is voor gebruik buitenshuis en met een minimale doorsnede van 1,5 mm

. Wikkel een kabeltrommel altijd helemaal af. Beschadigde of sterk verslechterde verlengkabels mogen niet gebruikt worden. Controleer vooraf aan de ingebruikname de conditie van uw verlengkabels. Verlengkabelindekabeltrekontlastingxeren. Stel het apparaat niet bloot aan vocht. Houd kinderen uit de buurt van apparaten die op het stroomnet zijn aangesloten. Montage Let op Pas na volledige montage mag het apparaat gebruikt worden. Hulphandgreep monteren (afbeelding 2)

1. Handgreepbovenstuk (1) op de apparaatsteel

2. Handgreepbenedenstuk (2) onder de steel tegen het

3. De greepdelen met de schroeven losjes verbinden.

4. De handgreep in lijn brengen met de apparaatsteel en

de schroefbevestiging vastzetten. Afschermkaphouder monteren (afbeelding 3)

1. De aandrijfaskop (1) in de afschermkaphouder (2)

plaatsen. Erop letten dat het schroefvlak voor de afschermkap zich onder de apparaatsteel bevindt!

2. Afschermkaphouder met de aandrijfaskop van

onderaf vastzetten met drie schroeven. Afschermkap monteren (afbeelding 4)

1. De afschermkap (1) op de afschermkaphouder

(2) aanbrengen en uitlijnen volgens de bevestigingsboringen.

2. Met drie kolombouten en zeskantmoeren de

afschermkap vastzetten aan de afschermkaphouder. Snijmes monteren (afbeelding 5)

1. Het snijmes (2) zodanig op de meeneemschijf (1)

plaatsen dat de boring van het snijmes precies over de centreerring van de meeneemschijf komt.27

2. Deens(3)zodanigophetsnijmesplaatsendatde

platte zijde naar het snijmes is gericht.

3. De bevestigingsmoer (4) linksom losjes opdraaien op

de centreerstift van de aandrijfas (1).

4. De meeneemschrijf (1) met een inbussleutel (6)

blokkeren en de bevestigingsmoer (4) met de zeskantsleutel (5) linksom vastzetten.

5. De bevestigingsmoer borgen met een splitpen

(afbeelding 6/1). Draadspoel monteren (afbeelding 7) Het in de afschermkap geïntegreerde mes snijdt het snijdraad automatisch op de optimale lengte af.

1. Draadspoelkop (3) met aangebrachte draadspoel op

de aandrijfas schuiven.

2. De bevestigingsmoer (4) linksom vastzetten.

3. De meeneemschijf (2) met een inbussleutel (1)

4. De bevestigingsbout met de handsleutel (5) linksom

vastzetten. Apparaatsteel monteren (afbeelding 8)

1. Het steelbenedenstuk (1) in de houder van het

steelbovenstuk schuiven, tot de hendel (2) vastklikt.

2. Het steelkoppelstuk vastzetten met de klembout (3).

Ingebruikname LET OP! Voer vóór ingebruikname altijd een visuele controle uit. De gazontrimmer starten

1. Haal de verlengkabel door de trekontlasting, zie

2. Verlengkabel weer aansluiten op het stroomnet.

3. De draaggordel om de linker schouder hangen

(afbeelding 9) en de gordel vasthaken in het gordeloogaanhetsteelbovenstuk(afbeelding1/7).

4. Neem een veilige positie in.

5. Houd het apparaat met beide handen vast. Plaats

hierbij de snijkop niet op de bodem.

6. Metdeenehanddehulpgreep(afbeelding1/8)

en met de andere hand de bovenste handgreep (afbeelding 1/4) beetpakken en tegelijkertijd de onderste schakelaar indrukken, zie afbeelding 11.

7. De schakelaar van de bovenste handgreep

(afbeelding 1/5) indrukken en ingedrukt houden, zie afbeelding 12. Het apparaat loopt alleen terwijl beide schakelaars worden gebruikt.

8. Laat de gazontrimmer enkele seconden stationair

draaien. De snijdraad wordt hierbij op de juiste lengte afgesneden.

9. Wanneer een schakelaar wordt losgelaten, schakelt

het apparaat vanzelf uit. Na het uitschakelen van het apparaat draait de snijdraadkop nog enkele seconden door. Bediening Schakel het apparaat in voordat u het gras nadert dat moet worden gemaaid. Houd het apparaat iets naar voren gekanteld en ga langzaam voorwaarts. Zwenk het apparaat naar rechts en links om het gras te maaien. Lang gras moet in etappes worden gemaaid. Begin dan steeds bovenaan en werk naar onderen toe. Raak met de snijdraadkop tijdens het maaien steeds weer het gazon aan. De tipautomatiek zorgt continu voor een optimale draadlengte. Gemaaid materiaal alleen bij stilstaande motor verwijderen. LET OP! De trillingwaarde van de elektrische gazontrimmer kan tijdens gebruik afwijken van de gespeciceerdewaarde,naargelanghetgebruik van het apparaat. Het apparaat mag tijdens de werkzaamheden niet worden overbelast. Snijdraad verlengen

1. De motor volgas laten draaien en de draadspoelkop

even kort in aanraking brengen met de ondergrond. De snijdraad wordt dan automatisch verlengd. Het mes in de afschermkap kort de snijdraad in volgens de toelaatbare lengte.28 Originele gebruikershandleiding LET OP! Verwijder vreemde voorwerpen uit het te bewerken terrein. Risico op lichamelijk letsel of materiële schade door wegslingeren van vreemde voorwerpen. Maaien met snijmes Bij het maaien met het snijmes wordt het mes in een horizontale, iets gebogen beweging van de ene kant naar de andere kant gehaald. Vooraf aan gebruik van het snijmes bovendien: Draaggordel gebruiken. Afschermkap en snijmes controleren op correcte montage. Beschermende kleding en een veiligheidsbril dragen. Gebruik geen onkruidsnijmes voor het kortwieken van struikgewas en boomscheuten! Voorkomen van terugslag LET OP! Het snijmes niet nabij vaste obstakels gebruiken - terugslagrisico / ongevalsrisico! Vastklemmen Bij gebruik in dichte begroeiing of bij jonge boomscheuten of struikgewas kan het snijmes blokkeren en tot stilstand komen. Probeer blokkering te voorkomen door erop te letten naar welke richting de begroeiing hangt en deze dan vanaf de tegenoverliggende zijde te maaien. Wanneer het snijmes bij het maaien vastloopt Motor direct uitschakelen Apparaat omhoog houden, zodat het snijmes niet wegspringt of breekt De materiaalverstopping uit het snijbereik verwijderen. Onderhoud en verzorging VOORZICHTIG! Gevaar door elektrische stroom! Koppel het apparaat voor onderhoudswerkzaamheden los van het stroomnet en beveilig deze tegen opnieuw inschakelen. Trimmen

1. Controleer eerst het terrein en ga na wat de gewenste

2. Breng de draadspoelkop op de gewenste hoogte en

3. Het apparaat zoals een zeis van de ene naar de

andere kant zwaaien.

4. De draadspoelkop steeds evenwijdig aan de bodem

houden. Kort trimmen

1. Het apparaat iets naar voren toe gekanteld heen

en weer halen, zodat dit vlak over de ondergrond beweegt.

2. Steeds van uw lichaam vandaan trimmen.

Trimmen bij afrasteringen en funderingen LET OP! Niet in aanraking brengen met vaste constructies - terugslagrisico!

1. Het apparaat langzaam en voorzichtig bedienen, de

snijdraad mag niet op hindernissen stuiten. Trimmen bij boomstammen

1. Het apparaat voorzichtig en langzaam rondom de

boomstam heen halen, zodanig dat de snijdraad niet tegen de booomschors komt.

2. Van links naar rechts rondom de boomstam maaien.

3. Gras en onkruid met het uiteinde van de snijdraad

verwijderen en de draadspoelkop iets naar voren kantelen. Bij trimmen nabij stenen muren, funderingen en bomen zal de snijdraad sneller slijten. Maaien

1. De draadspoelkop in een hoek van 30 graden naar

440 488 _c Haal na het gebruik de kabelstekker los en controleer het apparaat op beschadigingen. Bewaar het apparaat op een plek die ontoegankelijk is voor kinderen en onbevoegde personen. Elektrische storingen mogen uitsluitend worden verholpen door geautoriseerde, gespecialiseerde werkplaatsen. Gebruik het apparaat nooit wanneer het mes van de draadsnijder ontbreekt of beschadigd is. Houd de beschermkap, de snijdraadkop en de motor steeds vrij van maaisel. Spuit het apparaat niet schoon met water! Als er water binnendringt, kan dat leiden tot storingen. Stel het apparaat niet bloot aan vocht. Controleer het apparaat regelmatig op een correcte conditie. Gebruik geen schoonmaak- resp. oplosmiddelen. Het apparaat kan hierdoor onherstelbaar worden beschadigd. Afschermkap reinigen

1. Apparaat uitzetten.

2. Achtergebleven maaisel voorzichtig verwijderen met

een schroevendraaier of een soortgelijk voorwerp. Afschermkap regelmatig reinigen, om oververhitting van de steelbuis te voorkomen. Snijmes vervangen (afbeelding 5)

1. De splitpen (afbeelding 6/1) eraf trekken en de

bevestigingsmoer (4) met de zeskantsleutel (5) rechtsom losdraaien.

2. Flens (3) en snijmes (2) wegnemen.

3. Het nieuwe snijmes (2) zo op de meeneemschijf (1)

plaatsen dat de boring van het snijmes precies over de centreerring van de meeneemschijf komt.

4. Deens(3)zodanigophetsnijmesplaatsendatde

platte zijde naar het snijmes is gericht.

5. De bevestigingsmoer (4) linksom losjes opdraaien op

de centreerstift van de aandrijfas (1).

6. De meeneemschrijf (1) met een inbussleutel

blokkeren en de bevestigingsmoer (4) met de zeskantsleutel (5) linksom vastzetten.

7. De moer weer borgen met de splitpen.

Draadspoel monteren (afbeelding 7)

1. De meeneemschrijf (2) met een inbussleutel (1)

blokkeren en de bevestigingsmoer (5) met de handsleutel (4) rechtsom losdraaien.

2. De bevestigingsschroef eruit draaien.

3. De draadspoelkop (3) lostrekken van de aandrijfas.

4. De draadspoel uit de draadspoelkop nemen.

5. Vervuiling en grasresten verwijderen.

6. De uiteinden van de snijdraad van de nieuwe

draadspoel doorhalen in de daarvoor bestemde openingen in de draadspoelkop.

7. De draadspoel in de draadspoelkop plaatsen. Let

daarbij op dat de snijdraad niet klem komt te zitten; trek de snijdraad ongeveer 9 cm los uit de spoel.

8. De complete draadspoelkop op de aandrijfas

schuiven en met de bevestigingsschroef linksom vast draaien.

9. De meeneemschijf blokkeren en met de handsleutel

vastzetten. LET OP! Uitsluitend originele snijmessen en toebehoren gebruiken! Niet-originele onderdelen kunnen letsel veroorzaken of leiden tot functionele storingen aan het apparaat! Draadsnijder vervangen

1. Op de rand van de afschermkap beide aan de

binnenkant geplaatste schroeven eruit draaien en de oude draadsnijder afnemen.

2. De nieuwe draadsnijder plaatsen en weer

vastdraaien. Haal de schroeven niet overdreven strak aan. Draadsnijder slijpen

1. Draadsnijder losmaken van afschermkap.

2. Draadsnijder vastzetten in een bankschroef en

met een platte vijl scherp maken. Uitsluitend in één richting vijlen! Reiniging Reinig het apparaat na gebruik steeds zorgvuldig zodat dit storingsvrij blijft functioneren.30 Originele gebruikershandleiding Let op! Afhankelijk van de gebruikssituatie kunnen de daadwerkelijke vibratiewaarden van de vermelde waarden afwijken. Wij adviseren u om maatregelen te treffen waarmee u zich tegen de belasting door vibratie beschermt. Neem hierbij het complete werkproces in acht, dus ook de tijdstippen waarop het elektronische apparaat zonder belasting werkt of is uitgeschakeld. Tot geschikte maatregelen behoren onder meer een regelmatig onderhoud van het elektrische apparaat en de opzetstukken, het warmhouden van uw handen, regelmatige pauzes en een goede planning van het werkproces. Artikel-Nr. 112 924 1200W 230 V AC / 50 Hz 4,44 m/s² (K= 1,5 m/s²) LpA80,5dB(A)K=2,5dB(A) 96 dB(A) Gegarandeerd: 96 dB(A) Gemeten: 94 dB(A) 35 cm 23 cm 5,1 kg Reinig alle bewegende onderdelen regelmatig. Reinig de behuizing met een zachte borstel of een droge doek. Reinig het apparaat niet onder de waterkraan of met een hogedrukreiniger. Gebruik geen oplosmiddelen (benzine, reinigingsalcohol etc.), de kunststof onderdelen kunnen zo worden beschadigd. Zorg dat er op de handgreep geen olie of vet terechtkomt. Gebruik geen water, oplosmiddelen en poetsmiddelen. Opslag Apparaat en toebehoren na elk gebruik reinigen. Plaats de transformator op een droge plek waar deze beschermd is tegen vorst. Elektrische gazontrimmer aan de handgreep ophangen. Hierdoor wordt de snijkop niet onnodig belast. Afvoeren als afval Een af te danken apparaat niet samen met het huisvuil afvoeren! Verpakking, apparaat en toebehoren zijn vervaardigd uit materialen die voor recycling geschikt zijn en moeten dienovereenkomstig worden afgevoerd. Technische gegevens Technische gegevens conform de volgende normen: MechanischeveiligheidconformEN786,5.1.1,Bijlage E en D, Niveaus voor geluidsvermogen en geluidsenergie conformDINENISO3744:2010, Meting mechanische trillingen bij handgreep conform EN 28662-1:1992. De vermelde waarden zijn conform een genormeerde testprocedure vastgesteld en kunnen worden gebruikt om verschillende elektronische apparaten met elkaar te vergelijken. Bovendien zijn deze waarden geschikt om belastingen voor de gebruiker die door vibraties ontstaan van te voren te kunnen inschatten.31

Motor loopt niet Motorbeveiligingsschakelaar ging over tot uitschakeling. Geen netspanning aanwezig Wacht tot de motorbeveiligingsschakelaar de trimmer weer inschakelt. Controleer de zekeringen/FI-aardlekschakelaar; laat de stroomvoorziening controleren door een deskundige elektrotechnicus. Verlengkabel controleren, indien nodig vervangen Gazontrimmer trilt Draadspoel is vuil Draadspoel reinigen, indien nodig vervangen Gazon slecht gemaaid Draadspoel is leeg Draadspoel vervangen Onvoldoende draadlengte Draadlengte instellen Bij storingen die niet in deze tabel worden vermeld of in geval van storingen die u niet zelf kunt oplossen, wendt u zich aan onze verantwoordelijke klantenservice a.u.b. Garantie Eventueel in de periode van de wettelijke aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De verjaringstermijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft. Onze garantie geldt alleen bij: De garantie vervalt bij: reglementair gebruik van het apparaat naleving van de gebruiksaanwijzing toepassing van originele onderdelen reparatiepogingen aan het apparaat technische wijzigingen aan het apparaat niet-reglementair gebruik (bijv. professioneel of gemeentelijk gebruik) Van de garantie zijn uitgesloten: lakschade opgetreden als gevolg van normaal gebruik slijtageonderdelen die op de reserveonderdelenkaart met een kader XXX XXX

zijn aangeduid verbrandingsmotoren – hierop zijn de afzonderlijke garantiebepalingen van toepassing van de betreffende motorfabrikant In geval van garantieaanspraken moet u zich met deze garantieverklaring en uw kassabon wenden tot uw dealer of tot de dichtstbijzijnde klantenservice. Deze garantietoezegging laat het vorderingsrecht van de koper op de verkoper wegens defecten aan het apparaat onverlet.
