KÄYTTÖOHJE BC 1000 E AL-KO

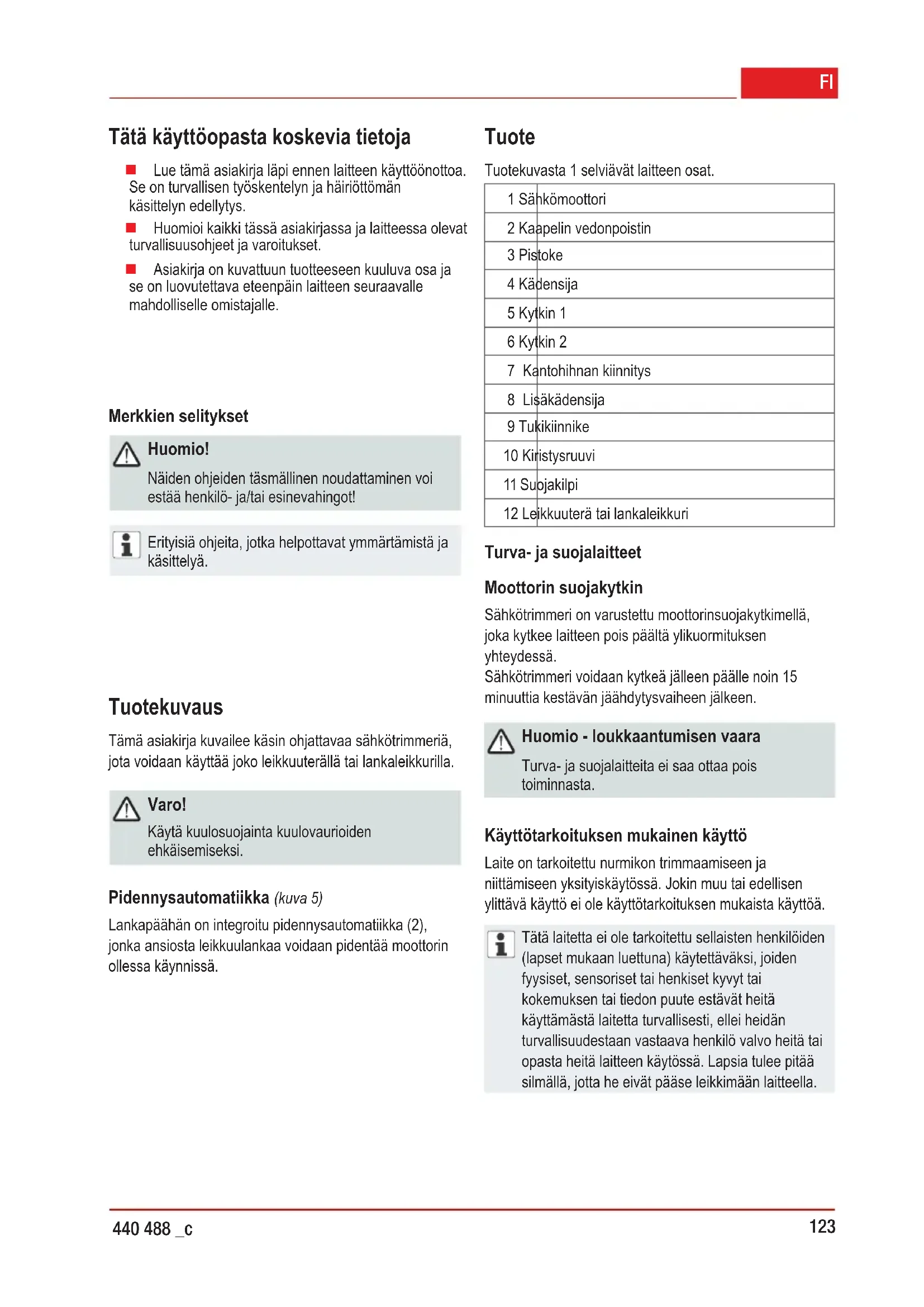

440 488 _c Tätä käyttöopasta koskevia tietoja Lue tämä asiakirja läpi ennen laitteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriöttömän käsittelyn edellytys. Huomioi kaikki tässä asiakirjassa ja laitteessa olevat turvallisuusohjeet ja varoitukset. Asiakirja on kuvattuun tuotteeseen kuuluva osa ja se on luovutettava eteenpäin laitteen seuraavalle mahdolliselle omistajalle. Merkkien selitykset Huomio! Näiden ohjeiden täsmällinen noudattaminen voi estää henkilö- ja/tai esinevahingot! Erityisiä ohjeita, jotka helpottavat ymmärtämistä ja käsittelyä. Tuotekuvaus Tämä asiakirja kuvailee käsin ohjattavaa sähkötrimmeriä, jota voidaan käyttää joko leikkuuterällä tai lankaleikkurilla. Varo! Käytä kuulosuojainta kuulovaurioiden ehkäisemiseksi. Pidennysautomatiikka (kuva 5) Lankapäähän on integroitu pidennysautomatiikka (2), jonka ansiosta leikkuulankaa voidaan pidentää moottorin ollessa käynnissä. Tuote Tuotekuvasta 1 selviävät laitteen osat. 1 Sähkömoottori 2 Kaapelin vedonpoistin 3 Pistoke 4 Kädensija 5 Kytkin 1 6 Kytkin 2 7 Kantohihnan kiinnitys 8 Lisäkädensija 9 Tukikiinnike 10 Kiristysruuvi 11 Suojakilpi 12 Leikkuuterä tai lankaleikkuri Turva- ja suojalaitteet Moottorin suojakytkin Sähkötrimmeri on varustettu moottorinsuojakytkimellä, joka kytkee laitteen pois päältä ylikuormituksen yhteydessä. Sähkötrimmeri voidaan kytkeä jälleen päälle noin 15 minuuttia kestävän jäähdytysvaiheen jälkeen. Huomio - loukkaantumisen vaara Turva- ja suojalaitteita ei saa ottaa pois toiminnasta. Käyttötarkoituksen mukainen käyttö Laite on tarkoitettu nurmikon trimmaamiseen ja niittämiseen yksityiskäytössä. Jokin muu tai edellisen ylittävä käyttö ei ole käyttötarkoituksen mukaista käyttöä. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan luettuna) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemuksen tai tiedon puute estävät heitä käyttämästä laitetta turvallisesti, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai opasta heitä laitteen käytössä. Lapsia tulee pitää silmällä, jotta he eivät pääse leikkimään laitteella.124 Alkuperäisen käyttöohjeen käännös Huomio! Laitetta ei saa käyttää ammattimaisessa käytössä. Laitteessa olevien symboleiden merkitys Huomio! Lue käyttöohje Käytä suojalaseja, kuulosuojainta Käytä suojakäsineitä Käytä turvakenkiä Pidä ihmiset loitolla. Turvaetäisyys vähint. 10 m Sinkoutuvien esineiden aiheuttama vaara Irrota pistoke verkosta heti, jos jatkojohto vioittuu tai katkeaa Suojaa laite sateelta ja märältä Laitteen ja kolmannen osapuolen välisen etäsyyden on oltava vähintään 15 m Turvaohjeet Huomio! Leikkaavan osan pyöriminen jatkuu moottorin sammuttamisen jälkeen. Tarkista ennen käyttöä, että virta- ja jatkojohdoissa ei ole vikoja tai kulumista. Pidä jatkojohto loitolla leikkaavista osista. Jos johto vioittuu käytön aikana, irrota laite välittömästi verkosta. ÄLÄ KOSKETA JOHTOA, ENNEN KUIN SE ON IRROTETTU VERKOSTA. Käytä tarkoitukseen sopivaa vaatetusta, silmäsuojusta ja käsineitä. Älä koskaan anna lasten tai koneen käyttöön opastamattomien henkilöiden käyttää tai huoltaa konetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle. Keskeytä koneen käyttö, jos lähellä on ihmisiä (erityisesti lapsia) tai kotieläimiä. Käytä laitetta ainoastaan päivänvalossa tai hyvässä sähkövalaistuksessa. Tarkista ennen käyttöä ja iskun/kolhun jälkeen, ettei laite ole kulunut tai vaurioitunut ja korjaa se tarvittaessa. Älä koskaan käytä laitetta, jos suojukset ovat viallisia tai ne puuttuvat. Pidä kädet ja jalat poissa leikkurin lähettyviltä erityisesti moottoria käynnistettäessä. Kaikkiin langan katkaisemiseen osallistuvien osien toimintaan liittyy loukkaantumisen vaara. Aseta kone aina normaaliin työasentoon ennen käynnistämistä, kun uusi lanka on vedetty ulos. Käytä vain alkuperäisiä varaosia ja alkuperäisiä tarvikkeita. Irrota pistoke pistorasiasta aina ennen koneelle tehtäviä tarkastuksia, puhdistuksia tai muita toimenpiteitä ja silloin, kun sitä ei käytetä. Huolehdi aina siitä, että tuuletusaukoissa ei ole likaa. Teknisistä ja täydentävistä suojatoimenpiteistä huolimatta koneen käyttöön jää vaaroja. Pidä kahvat kuivina ja puhtaina. Poista vierasosat työskentelyalueelta. Käytä laitetta vain, kun se on teknisesti moitteettomassa kunnossa. Pidä suojakilpi, lankapää ja moottori aina vapaana ruohojäämistä. Pidä kehosi ja vaatteet loitolla leikkurista.125

440 488 _c Jos trimmerin käyttö ja toiminta ei ole tuttua, on trimmerin käsittelyä harjoiteltava moottori sammutettuna. Käytä tarkoituksenmukaisia työvaatteita. Huolehdi tukevasta asennosta käytön aikana. Ohjaa laitetta aina molemmin käsin. Pidä kolmannet osapuolet loitolla vaara-alueelta. Älä jätä laitetta ilman valvontaa. Kun niität rinnettä, seiso aina leikkurin alapuolella. Rinteessä työskenneltäessä: Älä koskaan työskentele liukkaalla rinteellä. Huolehdi aina tukevasta asennosta. Niitä aina poikittain, älä koskaan ylä- tai alamäkeen. Älä työskentele rinteissä, joiden kaltevuus on yli 10°! Ole erityisen varovainen kääntyessäsi! Jos osut vierasosaan: Katkaise virta moottorista. Tarkista, onko laite vioittunut. Älä käytä laitetta alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Tapaturmantorjuntamääräyksiä on noudatettava. Sähköturvallisuus Varo! Jännitettä johtavien osien koskettamiseen liittyvä vaara! Irrota pistoke verkosta heti, jos jatkojohto vioittuu tai katkeaa! Suosittelemme liittämistä FI-suojakytkimen kautta nimellisvikavirralla, joka on < 30 mA. Talon verkkojännitteen on vastattava teknisissä tiedoissa mainittua verkkojännitettä, muuta syöttöjännitettä ei saa käyttää. Käytä vain jatkojohtoja, jotka on tarkoitettu ulkokäyttöön - minimipoikkipinta 1,5 mm

. Kelaa kaapelikelat aina kokonaan auki. Viallisia tai hauraita jatkojohtoja ei saa käyttää. Tarkista jatkojohdon kunto ennen jokaista käyttöönottoa. Kiinnitä jatkojohto kaapelin vedonpoistimeen. Älä altista laitetta sateelle tai kosteudelle. Lapset on pidettävä loitolla sähköverkkoon liitetyistä laitteista. Asennus Huomio Laitetta saa käyttää vasta, kun se on asennettu valmiiksi! Lisäkahvan asennus (kuva 2)

1. Aseta kahvan yläosa (1) putkeen

2. Aseta lisäkahvan alaosa (2) putken alapuolelle

3. Kiinnitä kahvan osat kevyesti toisiinsa.

4. Suorista kahva putkessa ja kiristä liitäntä.

Suojakilven pidikkeen asennus (kuva 3)

1. Pistä vetopää (1) suojakilven pidikkeeseen (2).

Tarkista, että suojakilven kiinnityspinta on putken alla!

2. Kiinnitä suojakilven pidike ja vetopää alhaalta

kolmella ruuvilla. Suojakilven asennus (kuva 4)

1. Aseta suojakilpi (1) suojakilven pidikkeeseen (2) ja

kohdista kiinnitysreikien mukaisesti.

2. Kiinnitä suojakilpi suojakilven pidikkeeseen kolmella

lieriöruuvilla ja kuusiokantamutterilla. Leikkuuterän asennus (kuva 5)

1. Aseta leikkuuterä (2) vääntiölaikkaan (1) siten,

että leikkuuterän reikä on täsmälleen vääntiölaikan ohjausreiässä.

2. Pistä laippa (3) leikkuuterään siten, että litteä puoli

osoittaa leikkuuterään päin.

3. Kierrä kiinnitysmutteri (4) käyttöakselin (1)

ohjauskaraan (kierrä vasemmalle); älä kiristä.

4. Pidä vääntölaikkaa (1) kiinni kuusiokoloavaimella (6)

ja kiristä kiinnitysmutteri (4) kuusiokanta-avaimella (5) (kierrä vasemmalle).

5. Varmista kiinnitysmutteri sokalla (kuva 6/1).126

Alkuperäisen käyttöohjeen käännös Lankakelan asennus (kuva 7) Suojakilpeen integroitu terä leikkaa leikkuulangan automaattisesti optimaaliseen pituuteen.

1. Työnnä lankakelalla varustettu lankapää (3)

2. Kierrä kiinnitysruuvi (4) sisään (kierrä vasemmalle).

3. Pidä vääntölaikkaa (2) paikoillaan kuusiokanta-

4. Kiristä kiinnitysruuvi käsiavaimella (5) (kierrä

vasemmalle) .Putken asennus (kuva 8)

1. Työnnä alempaa putkikappaletta (1) ylemmässä

putkikappaleessa olevaan pidikkeeseen, kunnes vipu (2) lukkiutuu.

2. Kiinnitä kiinnitysruuvilla (3).

Käyttöönotto HUOMIO! Suorita ennen käyttöönottoa aina silmämääräinen tarkastus. Sähkötrimmerin käynnistäminen

1. Ohjaa jatkojohto vedonpoistimen kautta, katso kuva

2. Liitä jatkojohto sähköverkkoon.

3. Aseta kantohihna hartialle (kuva 9) ja ripusta hihna

yläputkessaolevaansilmukkaan(kuva1/7).

4. Asetu tukevaan asentoon.

5. Pitele laitetta kummallakin kädelläsi. Älä aseta

leikkuupäätä maahan.

6. Tartuyhdelläkädelläkiinnilisäkahvasta(kuva1/8),

toisella kädellä ylemmästä kahvasta (kuva 1/4) ja paina alempaa kytkintä, katso kuva 11.

7. Paina ylemmässä kahvassa olevaa kytkintä (kuva

1/5) ja pidä sitä painettuna, katso kuva 12. Laite on käynnissä vain, kun kumpaakin kytkintä painetaan.

8. Anna sähkötrimmerin käydä muutaman sekunnin ajan

joutokäynnillä. Leikkuulanka leikkautuu sinä aikana sopivaan pituuteen.

9. Laite kytkeytyy pois toiminnasta, kun jompaa kumpaa

kytkintä ei paineta. Lankaleikkuupää pyörii vielä muutaman sekunnin ajan, kun laitteen virta on katkaistu. Käyttö Kytke laitteeseen virta, ennen kuin lähestyt sillä leikattavaa ruohoa. Kallista laitetta hieman eteenpäin ja etene hitaasti. Heiluta laitetta oikealle ja vasemmalle ruohon leikkaamiseksi. Pitkää ruohoa on leikattava kerroksittain. Etene aina ylhäältä alaspäin. Napauta lankapäätä aina silloin tällöin nurmeen. Pidennysautomatiikka huolehtii aina langan optimaalisesta pituudesta. Poista leikattua ruohoa vain, kun moottori ei pyöri. HUOMIO! Sähkötyökalun käytön aikainen värähtely voi poiketa ilmoitetusta arvosta laitteen käytöstä riippuen. Älä kuormita laitetta käytön aikana liikaa. Leikkuulangan pidentäminen

1. Anna moottorin käydä täydellä teholla ja napauta

lankapäätä maahan. Lanka pidentyy automaattisesti. Suojakilvessä oleva terä lyhentää langan sallitulle pituudelle. Trimmaaminen

1. Tarkasta maasto ja määritä haluttu leikkuukorkeus.

2. Ohjaa lankapää halutulle korkeudelle ja pidä sitä

3. Heilauta laitetta sirppimäisellä liikkeellä puolelta

4. Pidä lankapäätä aina samansuuntaisena maan

pinnan kanssa. Matala trimmaaminen

1. Ohjaa laitetta kevyellä kallistuksella eteenpäin siten,

että se liikkuu lähes maata vasten.127

440 488 _c Jumittuminen Leikkuuterät voivat jumittua ja pysähtyä tiheää kasvustoa, nuoria puita tai pusikoita leikattaessa. Estä jumittuminen tarkistamalla, mihin suuntaan pusikko on kallellaan ja leikkaa vastakkaiselta puolelta. Kun leikkuuterä juuttuu leikattaessa kiinni Pysäytä moottori välittömästi Pidä laitetta tarpeeksi korkealla, jotta leikkuuterä ei halkea tai katkea Työnnä kiinni jäänyt materiaali pois. Huolto ja hoito VARO! Sähköiskun aiheuttama vaara! Erota laite verkosta ennen kaikkia huolto- ja hoitotoimenpiteitä ja varmista se uudelleenkytkentää vastaan. Irrota käytön päätyttyä verkkopistoke pistorasiasta ja tarkista, onko laitteessa vikoja. Säilytä laitetta lasten ja asiattomien henkilöiden ulottumattomissa. Anna vain valtuutetun ammattikorjaamon korjata sähköhäiriöt. Älä koskaan käytä laitetta, jos langan katkaisimen terä puuttuu tai on viallinen. Pidä suojakilpi, lankapää ja moottori aina vapaana ruohojäämistä. Älä ruiskuta laitetta vedellä! Sisään pääsevä vesi voi johtaa häiriöihin. Älä altista laitetta sateelle tai kosteudelle. Tarkista laitteen asianmukainen kunto säännöllisin välein. Älä käytä puhdistusaineita tai liuottimia. Ne voivat aiheuttaa laitteeseen vikoja, jotka eivät ole korjattavissa. Suojakilven puhdistaminen

1. Kytke laite pois päältä.

2. Poista ruohojäämät varovasti ruuvimeisselillä tai

vastaavalla. Puhdista suojakilpi säännöllisesti välttääksesi varsiputken liikakuumenemisen.

2. Trimmaa aina itsestäsi poispäin.

Trimmaaminen aitojen ja perustusten kohdalla HUOMIO! Älä kosketa kovia rakenteita - takapotkun vaara!

1. Ohjaa laitetta hitaasti ja varoen ilman, että

leikkuulanka kimmahtaa esteitä vasten. Trimmaaminen puunrunkojen kohdalla

1. Ohjaa laitetta varovasti ja hitaasti puunrunkojen

ympäri, jotta leikkuulanka ei kosketa puunkuorta.

2. Niitä puunrunkojen ympärillä vasemmalta oikealle.

3. Tartu ruohosta ja rikkaruohosta langan kärjellä ja

kallista lankapäätä hieman eteenpäin. Trimmaaminen kivimuurien, perustusten, puiden lähellä johtaa langan lisääntyneeseen kulumiseen. Niittäminen

1. Kallista lankapäätä 30 asteen kulmassa oikealle.

2. Käännä kädensija haluttuun asemaan.

HUOMIO! Poista vierasosat työskentelyalueelta. Sinkoutuvat vierasosat aiheuttavat loukkaantumisen/esinevahinkojen vaaran. Niittäminen leikkuuterällä Leikkuuterällä niitettäessä leikkuuterä ohjataan vaakasuoralla, kaarimaisella liikkeellä yhdeltä puolelta toiselle. Ennen leikkuuterän käyttöä lisäksi: Käytä kantohihnaa. Tarkista suojakuvun ja leikkuulaikan oikea asennus. Käytä suojavaatetusta ja silmäsuojusta. Älä käytä risukon ja nuorien puiden leikkaamiseen rikkaruohon leikkuulaikkoja. Takapotkun välttäminen HUOMIO! Älä käytä leikkuuteriä kovien esteiden läheisyydessä - takapotkun vaara / loukkaantumisen vaara128 Alkuperäisen käyttöohjeen käännös Leikkuuterän vaihto (kuva 5)

1. Irrota sokka (kuva 6/1) ja kierrä kiinnitysmutteri (4) irti

kuusiokanta-avaimella (5) (kierrä oikealle).

2. Ota laippa (3) ja leikkuuterä (2) pois.

3. Aseta uusi leikkuuterä (2) vääntiölaikkaan (1) siten,

että leikkuuterän reikä on täsmälleen vääntiölaikan ohjausreiässä.

4. Pistä laippa (3) leikkuuterään siten, että litteä puoli

osoittaa leikkuuterään päin.

5. Kierrä kiinnitysmutteri (4) käyttöakselin (1)

ohjauskaraan (kierrä vasemmalle); älä kiristä.

6. Pidä vääntiölaikkaa (1) kiinni kuusiokoloavaimella ja

kiristä kiinnitysmutteri (4) kuusiokanta-avaimella (5) (kierrä vasemmalle).

7. Varmista kiinnitysmutteri sokalla.

Lankakelan vaihto (kuva 7)

1. Pidä kiinni vääntiölaikasta (2) kuusiokoloavaimella

(1) ja kierrä kiinnitysruuvi (4) auki käsiavaimella (5) (kierrä oikealle).

2. Kierrä kiinnitysruuvi irti.

3. Vedä lankapää (3) irti käyttöakselista.

4. Ota lankakela pois lankapäästä.

5. Poista lika ja ruohojäämät.

6. Pujota uuden lankakelan leikkuulankojen päät

lankakelassa sitä varten oleviin aukkoihin.

7. Aseta lankakela lankapäähän. Kiinnitä huomiota

siihen, että leikkuulanka ei jää puristuksiin, ja vedä sitä ulos kelasta noin 9 cm.

8. Työnnä koko lankapää käyttöakseliin ja kiinnitä

kiertämällä kiinnitysruuvia vasemmalle.

9. Pidä kiinni vääntölaikkaa ja kiristä käsiavaimella.

HUOMIO! Käytä ainoastaan alkuperäisiä leikkuuteriä ja tarvikkeita! Muiden kuin alkuperäisten osien käyttö voi johtaa loukkaantumisiin ja laitteen toimintahäiriöihin! Lankaterän vaihtaminen

1. Kierrä suojakilven reunassa sisäpuolella olevat kaksi

ruuvia ulos ja ota vanha lankaterä irti.

2. Laita lankaterä paikalleen ja kiinnitä ruuveilla. Älä

kiristä ruuveja liian tiukalle. Lankaterän teroittaminen

1. Irrota leikkuuterä suojakilvestä.

2. Kiinnitä lankaterä ruuvipenkkiin ja teroita lattaviilalla.

Viilaa vain yhteen suuntaan! Puhdistus Puhdista laite huolellisesti jokaisen käytön jälkeen, jotta se toimii moitteettomasti. Puhdista kaikki liikkuvat osat säännöllisesti. Puhdista runko pehmeällä harjalla tai kuivalla rätillä. Älä puhdista laitetta juoksevalla vedellä tai suurpainepesurilla. Älä käytä muoviosiin liuottimia (bensiiniä, alkoholia, jne.), koska ne voivat vioittaa muoviosia. Pidä käsikahvat öljyttöminä ja rasvattomina. Veden, liuotinten ja kiillotusaineiden käyttö ei ole sallittu. Varastointi Puhdista laite ja sen varusteet jokaisen käytön jälkeen. Säilytä laitetta kuivassa, jäätymättömässä paikassa. Ripusta sähkötrimmeri roikkumaan kahvasta. Leikkuupäähän ei silloin kohdistu tarpeetonta kuormitusta. Hävittäminen Älä hävitä käytöstä poistettuja laitteita talousjätteen mukana! Pakkaus, laite ja välineet on valmistettu kierrätettävistä materiaaleista ja ne on hävitettävä vastaavalla tavalla.129

440 488 _c Tuotenro 112 924 1200W 230 V AC / 50 Hz 4,44 m/s² (K= 1,5 m/s²) LpA80,5dB(A)K=2,5dB(A) 96 dB(A) Taattu: 96 dB(A) Mitattu: 94 dB(A) 35 cm 23 cm 5,1 kg Tekniset tiedot Seuraavien normien mukaiset tekniset tiedot: MekaaninenturvallisuusEN786,5.1.1-normin, liite E ja D, mukaisesti Ääniteho-jaäänienergiatasoINENISO3744:2010:n mukaisesti MekaanisentärinänmittauskädensijastaEN28662- 1:1992:n mukaisesti Ilmoitetut arvot on selvitetty standardoidun testausmenetelmän mukaisesti ja niiden avulla eri sähkötyökaluja on mahdollista vertailla keskenään. Sen lisäksi niiden perusteella voidaan arvioida etukäteen käyttäjälle värähtelystä aiheutuva rasitus. Huomio! Todellinen värähtely riippuu siitä, miten sähkötyökalua käytetään, eli todelliset arvot voivat poiketa ilmoitetuista arvoista. Ryhdy tarvittaviin toimenpiteisiin suojautuaksesi värähtelystä aiheutuvalta rasitukselta. Huomioi siinä työskentelyn kaikki vaiheet eli myös ajankohdat, joina sähkötyökalu toimii ilman kuomitusta tai sen virta on katkaistu. Soveltuviin toimenpiteisiin kuuluu esimerkiksi sähkötyökalun ja työkalujen säännöllinen huolto ja hoito, käsien pitäminen lämpiminä, säännölliset tauot työskentelyssä ja työskentelyn vaiheiden huolellinen suunnittelu.130 Alkuperäisen käyttöohjeen käännös Häiriöt

HÄIRIÖ MAHDOLLINEN SYY RATKAISU

Moottori ei toimi Moottorinsuojakytkin on kytkenyt laitteen pois päältä. Ei verkkojännitettä Odota, kunnes moottorinsuojakytkin kytkee leikkurin takaisin päälle. Tarkista sulakkeet/vikavirtasuojakytkin, anna sähkömiehen tarkastaa virransyöttö. Tarkasta jatkojohto, käytä tarvittaessa uutta Sähkötrimmeri värähtelee Lankakela on likainen Puhdista lankakela, vaihda tarvittaessa Ruoho leikkautuu huonosti Lankakela on tyhjä Vaihda lankakela Riittämätön langan pituus Säädä langan pituus Mikäli häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme. Takuu Korvaamme laitteessa olevat materiaali- tai valmistusvirheet lakisääteisen korvausvaateiden vanhentumisajan aikana valintamme mukaisesti joko korjaamalla virheet tai uudella toimituksella. Vanhentumisaika on laitteen hankintamaassa voimassa olevien lakisääteisten määräysten mukainen. Myöntämämme takuu on voimassa vain, kun: Takuu raukeaa, kun: laitetta käsitellään asianmukaisesti käyttöohjetta noudatetaan käytetään alkuperäisiä varaosia laitetta on yritetty korjata laitteeseen on tehty teknisiä muutoksia laitetta ei käytetä käyttötarkoituksen mukaisesti (esim. ammattimainen tai julkinen käyttö) Takuun piiriin eivät kuulu: maalivauriot, jotka kuuluvat normaaliin kulumiseen kuluvat osat, jotka on varaosakortissa kehystetty XXX XXX

polttomoottorit - niille ovat voimassa kunkin moottorin valmistajan erilliset takuumääräykset Käänny takuutapauksessa jälleenmyyjän tai lähimmän valtuutetun asiakaspalvelupisteen puoleen. Ota mukaasi tämä takuu ja ostokuitti. Myöntämämme takuu ei vaikuta lakisääteisiin ostajan myyjälle esittämiin takuuvaatimuksiin.
