Typ produktu	Szlifierka prosta bezprzewodowa
Marka	Bosch
Model	GGS 18V-10 SLC
Napięcie znamionowe	18 V
Prędkość obrotowa nominalna	10 500 min⁻¹
Maksymalna średnica tulei zaciskowej	8 mm
Maksymalna średnica ściernicy	50 mm
Maksymalna średnica narzędzia polerskiego	80 mm
Waga (wg EPTA)	2,2 – 3,0 kg (w zależności od akumulatora)
Wbudowane zabezpieczenia	Zatrzymanie w przypadku odbicia, zabezpieczenie przed ponownym uruchomieniem, zabezpieczenie w przypadku upadku
Łączność	Bluetooth Low Energy (moduł opcjonalny)
Poziom hałasu	79 dB(A) (niepewność K=3 dB)
Wibracje (szlifowanie)	8,5 m/s² (niepewność K=1,5 m/s²)
Kompatybilne akumulatory	GBA 18V…, ProCORE18V…
Kompatybilne ładowarki	GAL 18…, GAX 18V…, GAL 36…
Zalecana temperatura ładowania	0…+35 °C
Temperatura pracy i przechowywania	-20…+50 °C
Ochrona akumulatora	Electronic Cell Protection (ECP)
Zastosowanie zgodne z przeznaczeniem	Szlifowanie, gratowanie, wygładzanie, szczotkowanie, polerowanie, frezowanie metali
Konserwacja	Regularnie czyścić szczeliny wentylacyjne; utrzymywać narzędzie w czystości
Części zamienne	Dostępne na www.bosch-pt.com
Serwis posprzedażowy	Skontaktować się z serwisem Bosch w swoim kraju (dane kontaktowe w instrukcji)

Często zadawane pytania - Power Tools BOSCH

Jak wymienić akcesorium szlifierskie?

Najpierw wyjmij akumulator. Użyj dołączonych kluczy płaskich, aby odkręcić nakrętkę zaciskową, włóż narzędzie z cylindrycznym trzpieniem do oporu w tuleję zaciskową, a następnie dokręć nakrętkę w kierunku zgodnym z ruchem wskazówek zegara. Upewnij się, że narzędzie obraca się bez drgań.

Jak naładować akumulator?

Używaj wyłącznie kompatybilnej ładowarki Bosch (GAL 18..., GAX 18V..., GAL 36...). Włóż akumulator do ładowarki. Ładowanie można przerwać w dowolnym momencie bez uszkodzenia akumulatora. Akumulator litowo-jonowy jest dostarczany częściowo naładowany.

Co zrobić w przypadku przegrzania narzędzia?

Ekran kontrolny wyświetla żółtą lub czerwoną diodę. Pozostaw narzędzie do ostygnięcia, pracując na biegu jałowym. Jeśli czerwona dioda świeci się ciągle, narzędzie zatrzymało się: poczekaj, aż ostygnie, zanim uruchomisz je ponownie.

Jak działa zabezpieczenie przed ponownym uruchomieniem?

Po przerwie w zasilaniu narzędzie nie uruchamia się automatycznie. Aby je ponownie włączyć, ustaw wyłącznik główny w pozycji wyłączonej, a następnie uruchom je normalnie.

Jak czyścić narzędzie?

Wyjmij akumulator. Czyść narzędzie i szczeliny wentylacyjne miękką, czystą, suchą szczotką. Unikaj wody i wilgoci. Czyść regularnie, aby zapewnić bezpieczną pracę.

Jakie akumulatory są kompatybilne z tym narzędziem?

Narzędzie akceptuje akumulatory Bosch GBA 18V... i ProCORE18V... (litowo-jonowe). Używaj tylko oryginalnych akumulatorów Bosch o napięciu zgodnym z tabliczką znamionową.

Jak bezpiecznie transportować akumulator?

Akumulatory litowo-jonowe podlegają przepisom dotyczącym materiałów niebezpiecznych. W transporcie drogowym nie są wymagane specjalne środki. W transporcie lotniczym zapakuj akumulator z zabezpieczonymi stykami i skonsultuj się z ekspertem.

Jak korzystać z modułu Bluetooth?

Zainstaluj moduł Bluetooth Low Energy GCY 30-4 (opcjonalny) w przeznaczonym do tego gnieździe. Narzędzie może wówczas przesyłać dane do smartfona za pomocą aplikacji Bosch. Wyjmij moduł w strefach, gdzie Bluetooth jest zabroniony (samoloty, szpitale).

Jakie są wartości wibracji tego narzędzia?

Poziom wibracji dla szlifowania powierzchni wynosi 8,5 m/s² (niepewność K = 1,5 m/s²). Wartości te zmierzone zgodnie z EN 60745-2-23 umożliwiają porównanie narzędzi i oszacowanie obciążenia wibracyjnego.

Jak skontaktować się z serwisem Bosch?

Sprawdź instrukcję, aby uzyskać dane kontaktowe dla swojego kraju. We Francji skontaktuj się z Biurem Obsługi Klienta pod numerem 0811 360 122 (koszt połączenia lokalnego) lub e-mailem na adres [e-mail].

INSTRUKCJA OBSŁUGI Power Tools BOSCH

Oryginalna instrukcja obsługi

Instrukcja oryginalna

Instrukcja oryginalna

Instrukcja obsługi

Oryginalna instrukcja obsługi

Oryginalna instrukcja

Niemiecki. Strona 4

Angielski. Strona 13

Francuski. Strona 22

Hiszpański. Strona 31

Portugalski. Strona 41

Włoski. Strona 50

Holenderski. Strona 60

Dansk. Side 69

Svensk. Sidan 77

Norsk. Side 85

Suomi. Sivu 93

Eesti. Lk 101

Türkçe. Sayfa 111

Polski. Strona 121

Čeština. Strana 130

Slovenčina. Strana 139

Magyar. Oldal 147

Русский. Стр. 157

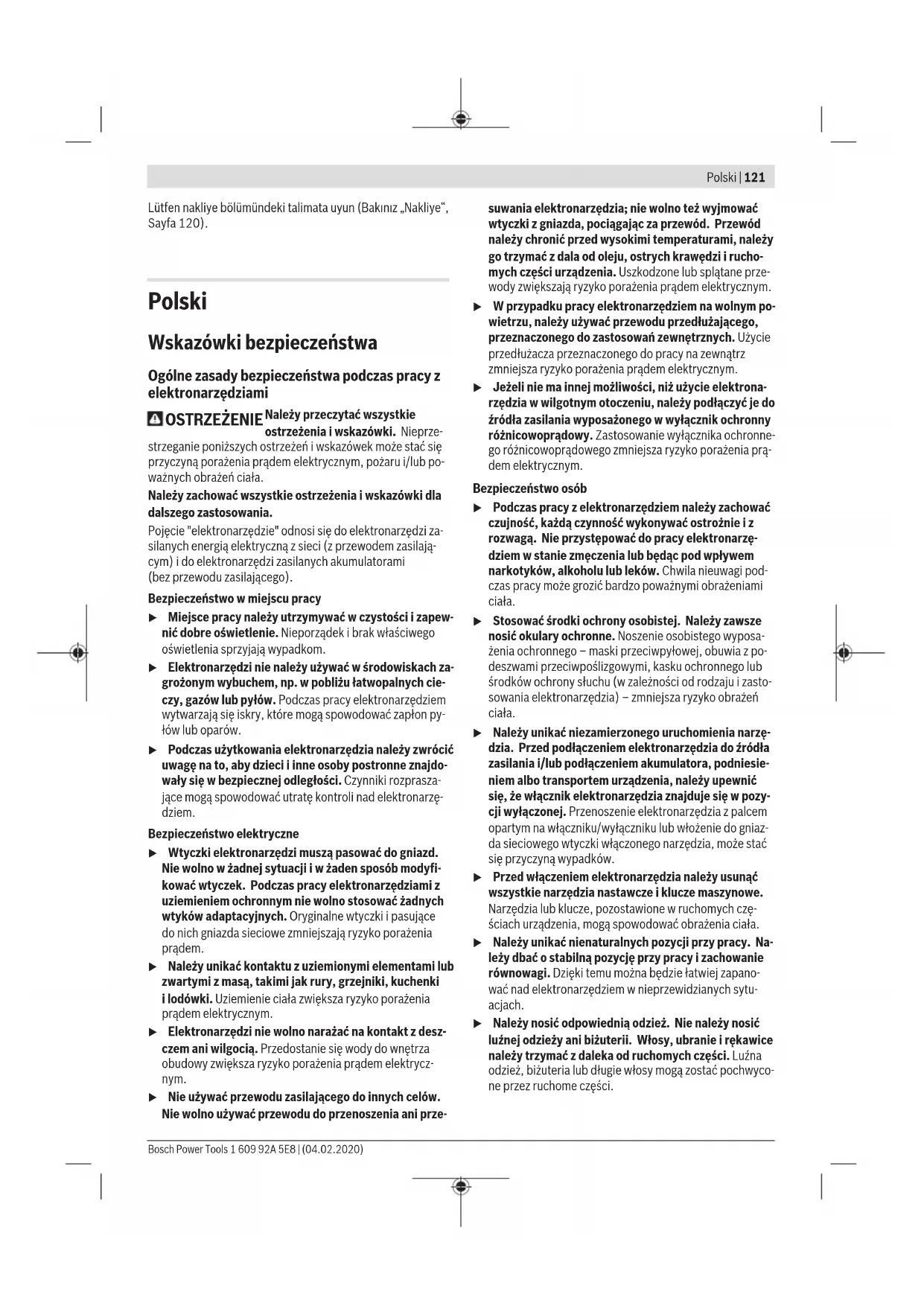

Wskazówki bezpieczeństwa

Ogólne zasady bezpieczeństwa podczas pracy z elektronarzędziami

OSTRZEŻENIE: Należy przeczytać wszystkie ostrzeżenia i wskazówki. Nieprze-

strzeganie poniższych ostrzeżeń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie ostrzeżenia i wskazówki do dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo pracy.

Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. Elektronarzędzi nie należy używać w środowiskach zagrożonych wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów. Podczas użytkowania elektronarzędzia należy zwrócić uwagę na to, aby inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę kontroli nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie zwiększa ryzyko porażenia prądem elektrycznym. Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym. - Nie używać przewodu zasilającego do innych celów. - Nie wolno używać przewodu do przenoszenia ani przy

suwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym.

W przypadku pracy elektronarzędziem na wolnym powietrzu należy używać przewodu przedłużającego, przeznaczonego do zastosowań zewnętrznych. Użycie przewodu przedłużającego przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy z elektronarzędziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może być przyczyną bardzo poważnych obrażeń ciała. Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń ciała. Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku lub podłączanie do gniazda sieciowego wtyczki włączonego narzędzia, są przyczyną wypadków. Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach. Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie systemu odsysania pyłu może zmniejszyć zagrożenie zdrowia związane z emisją pyłu.

Obsługa i konserwacja elektronarzędzi

• Nie należy przeciążać elektronarzędzia. Należy dobrać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wykona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane.
• Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające są łatwiejsze w obsłudze. Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia stwarza niebezpieczne sytuacje.

Obsługa i konserwacja elektronarzędzi akumulatorowych

Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru. Elektronarzędzi należy używać wyłącznie z przeznaczonymi do nich akumulatorami. Użycie innych akumulatorów stwarza ryzyko odniesienia obrażeń i zagrożenie pożarem.

Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie styków akumulatora. Zwarcie pomiędzy stykami akumulatora może powodować oparzenia lub pożar. Przechowywanie lub użytkowanie akumulatora w nieodpowiednich warunkach może powodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przemyć skórę wodą. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może powodować podrażnienia skóry lub oparzenia.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. Gwarantuje to bezpieczną eksploatację elektronarzędzia.

Wskazówki dotyczące bezpieczeństwa dla wszystkich zastosowań

Zasady bezpieczeństwa pracy podczas szlifowania za pomocą tarcz, szlifowania za pomocą papieru ściernego, obróbki powierzchni za pomocą szczotek drucianych, polerowania, dłutowania i cięcia za pomocą tarcz

Elektronarzędzie jest przeznaczone do pracy jako szlifierka, szczotka druciana, polerka i przycinarka. Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. - Nie należy używać osprzętu, który nie jest przeznaczony do tego elektronarzędzia lub zalecany przez producenta. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie gwarantuje bezpiecznego użycia. Dopuszczalna prędkość obrotowa stosowanych narzędzi ściernych musi być co najmniej równa podanej na elektronarzędziu prędkości maksymalnej. Narzędzia ścierne, obracające się z szybszą niż niedopuszczalna prędkością, mogą pęknąć, a ich fragmenty odprysnąć. Średnica zewnętrzna i grubość stosowanego narzędzia roboczego muszą odpowiadać wymiarom dozwolonym dla danego elektronarzędzia. Nie zapewniają wystarczającej kontroli narzędzi roboczych o niewłaściwych rozmiarach. Wymiary otworu montażowego tarcz, tulei szlifierskich i pozostałego osprzętu muszą odpowiadać rozmiarom wrzeciennika lub tulei zaciskowej elektronarzędzia. Narzędzia robocze, które nie pasują dokładnie do osprzętu montażowego elektronarzędzia, obracają się nierównomiernie, wywołując silne drgania i grożąc utratą panowania nad elektronarzędziem.

Trzpieniowe tarcze szlifierskie, tuleje szlifierskie, frezy lub pozostały osprzęt muszą być prawidłowo zamocowane w tulei zaciskowej lub uchwycie. W przypadku gdy trzpieniowa tarcza szlifierska jest niedostatecznie mocno osadzona i/lub gdy wystaje poza osłonę, może się poluzować i zostać wyrzucona z dużą siłą. W żadnym wypadku nie należy używać uszkodzonego osprzętu. Przed każdym użyciem należy skontrolować narzędzia robocze, np. tarcze ścierne pod kątem ubytków i pęknięć, tuleje szlifierskie pod kątem pęknięć, starcia lub nadmiernego zużycia, a szczotki druciane pod kątem luźnych lub połamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono uszkodzeniu i ewentualnie użyć innego, nieuszkodzonego narzędzia. Po sprawdzeniu i zamocowaniu narzędzia roboczego, elektronarzędzie należy włączyć na minutę na najwyższe obroty bez obciążenia, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia pękają właśnie w tym czasie próbnym. ▶ Należy stosować środki ochrony osobistej. W zależności od zastosowania należy stosować maskę ochronną, gogle lub okulary ochronne. W zależności od rodzaju pracy, należy nosić maskę przeciwpyłową, środki ochrony słuchu, rękawice ochronne oraz specjalny fartuch, chroniący przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochrona dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu o dużym natężeniu przez dłuższy okres czasu może spowodować utratę słuchu. Osoby postronne powinny znajdować się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi stosować środki ochrony osobistej. Odłamki obrabianego elementu lub pękniętego narzędzia roboczego mogą zostać odrzucone na dużą odległość i spowodować obrażenia u osoby znajdującej się nawet poza bezpośrednią strefą zasięgu. Podczas wykonywania prac, przy których narzędzie skrawające mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt z przewodem elektrycznym pod napięciem może spowodować przeniesienie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym. Podczas rozruchu należy zawsze mocno trzymać elektronarzędzie w dłoni(ach). Moment reakcji silnika podczas przyspieszania do pełnej prędkości może spowodować nagły obrót narzędzia. W razie potrzeby należy zastosować zaciski, aby zabezpieczyć obrabiany przedmiot. Podczas obróbki nigdy nie wolno trzymać mniejszego obrabianego elementu

Trzymaj elektronarzędzie pewnie obiema rękami, a mniejsze obrabiane elementy zamocuj stabilnie. Umożliwi to pełną kontrolę nad narzędziem. Okrągłe materiały, takie jak pręty meblowe czy rury, mają tendencję do przesuwania się podczas cięcia i mogą spowodować zakleszczenie narzędzia roboczego lub odrzut elektronarzędzia w kierunku operatora.

Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem przewód może zostać przecięty lub wciągnięty, a dłoń lub cała ręka może dostać się pod obracające się narzędzie robocze. Nigdy nie wolno odkładać elektronarzędzia, dopóki narzędzie robocze całkowicie się nie zatrzyma. Obracające się narzędzie może się zaklinować w obrabianej powierzchni, co spowoduje niekontrolowane zachowanie elektronarzędzia. Po wymianie osprzętu lub podczas czynności regulacyjnych należy upewnić się, że nakrętka tulei zaciskowej, uchwyt lub pozostałe elementy regulacyjne są bezpiecznie zamocowane. Niedostatecznie mocno osadzone elementy regulacyjne mogą się przemieszczać, powodując utratę kontroli i wyrzucenie obracającego się narzędzia roboczego. Nie wolno przenosić uruchomionego elektronarzędzia. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciągnięcie i kontakt narzędzia z ciałem operatora. Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Wentylator silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia elektryczne. Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon. Nie należy używać narzędzi roboczych, które wymagają stosowania płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących grozi porażeniem lub udarem elektrycznym.

Odrzut – odpowiednie ostrzeżenia

Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zahaczenie obracającego się narzędzia, takiego jak tarcza, taśma szlifierska, szczotka druciana itp. Zaczepienie się lub zablokowanie prowadzi do nagłego zatrzymania się obracającego się narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie wtedy szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego.

Gdy np. tarcza ścierna zahaczy się lub zablokuje, zagłębiona w materiale krawędź tarczy może przeciąć powierzchnię, powodując wypadnięcie tarczy z materiału lub odrzut elektronarzędzia. Ruch tarczy (w kierunku operatora lub od niego) zależy wtedy od kierunku ruchu tarczy w miejscu zablokowania. W takich warunkach może także dojść do pęknięcia tarczy ściernej.

Odrzut jest następstwem niewłaściwego i/lub błędnego sposobu użycia elektronarzędzia lub zastosowania go w niewłaściwych warunkach. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności.

Elektronarzędzie należy mocno trzymać, a ciało i ramię ustawić w pozycji umożliwiającej złagodzenie siły odrzutu. Osoba obsługująca urządzenie może kontrolować reakcję na zwiększający się moment obrotowy lub siły odrzutu poprzez zastosowanie odpowiednich środków ostrożności. Należy zachować szczególną ostrożność w przypadku obróbki narożników, ostrych krawędzi itp. Należy unikać sytuacji, w której narzędzie robocze mogłoby odbić się od powierzchni lub zahaczyć o nią. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty panowania lub odrzutu. Nie należy montować w elektronarzędziu tarcz zębatych. Narzędzia robocze tego typu często powodują odrzut i utratę kontroli nad elektronarzędziem. Zawsze należy wprowadzać elektronarzędzie w materiał w tym samym kierunku, w którym krawędź skrawająca wychodzi z materiału (jest to ten sam kierunek, w którym wyrzucane są wióry). Wprowadzanie elektronarzędzia w niewłaściwym kierunku powoduje wydostawanie się narzędzia roboczego z materiału i pociągnięcie elektronarzędzia w kierunku wprowadzania. Podczas stosowania pilników obrotowych, tarcz naciętych, szybkoobrotowych frezów lub frezów z węglików spiekanych zawsze należy zamocować obrabiany przedmiot za pomocą zacisków. Tego rodzaju narzędzia robocze mogą przechylić się w razie, ulec zakleszczeniu i spowodować odrzut elektronarzędzia. Zakleszczone w obrabianym materiale narzędzia robocze zwykle pękają. Gdy pilnik obrotowy, szybkoobrotowy frez lub frez z węglików spiekanych zaklinuje się w materiale, może dojść do jego wyskoczenia z rzazu i utraty kontroli nad elektronarzędziem.

Zasady bezpieczeństwa dotyczące szlifowania i cięcia za pomocą tarcz

Należy używać wyłącznie tarcz zalecanych dla danego elektronarzędzia oraz rodzaju pracy. Przykład: Nie wolno szlifować boczną powierzchnią tarczy tnącej. Tarcze tnące są przeznaczone do szlifowania obwodowego. Wpływ sił bocznych na te tarcze może doprowadzić do ich pęknięcia. Do gwintowanych ściernic stożkowych i kołkowych należy używać wyłącznie nieuszkodzonych trzpieni z niezatoczonym kołnierzem o prawidłowym rozmiarze i długości. Właściwe trzpienie obniżają ryzyko pęknięcia narzędzia roboczego. Nie wolno dopuszczać do przechylenia się tarczy w materiale ani stosować zbyt dużego nacisku na tarczę. Nie należy próbować ciąć zbyt grubych elementów. Przeciążona tarcza jest bardziej podatna na wyginanie się

lub zakleszczenie w szczelinie, co powoduje wzrost prawdopodobieństwa odrzutu lub pęknięcia tarczy.

• Nie należy umieszczać ręki na linii obracającej się tarczy ani za nią. W razie odrzutu elektronarzędzie może odskoczyć w kierunku osoby obsługującej. W razie zablokowania, zahaczenia się tarczy lub przerwania operacji cięcia z jakiegokolwiek powodu, należy wyłączyć elektronarzędzie, trzymając je w bezruchu do momentu całkowitego zatrzymania się tarczy. Nie wolno wyjmować tarczy z przecinanego elementu, gdy tarcza znajduje się w ruchu, gdyż może to doprowadzić do odrzutu. Należy zbadać przyczyny zakleszczenia się lub zablokowania tarczy i podjąć stosowne działania w celu wyeliminowania problemu. Nie wolno wznawiać operacji cięcia, gdy tarcza znajduje się w przecinanym elemencie. Tarczę można ostrożnie włożyć w naciętą szczelinę, dopiero gdy osiągnie pełną prędkość obrotową. Jeżeli elektronarzędzie zostanie ponownie uruchomione, gdy tarcza znajduje się w przecinanym elemencie, tarcza może zakleszczyć się, wyskoczyć z materiału albo spowodować odrzut. Duże płyty i duże obrabiane elementy należy podeprzeć, aby zminimalizować ryzyko zakleszczenia się tarczy i odrzutu narzędzia. Duże płyty mają tendencję do uginania się pod własnym ciężarem. Podpory należy ustawiać pod przecinanym elementem w pobliżu linii cięcia i na krawędziach elementu, po obu stronach tarczy. Należy zachować szczególną ostrożność w przypadku wykonywania cięć głębokich w ścianach istniejących lub innych nieprzejrzystych obszarach. Kontakt tarczy z rurami gazowymi lub wodociągowymi, przewodami elektrycznymi lub innymi obiektami grozi odrzutem.

Zasady bezpieczeństwa pracy podczas obróbki powierzchni za pomocą szczotek drucianych

Należy pamiętać, że nawet podczas zwykłej pracy szczotka może tracić druty. Nie należy przeciążać drutów przez zbyt mocne dociskanie szczotki do powierzchni. Wyrzucane w powietrze druty mogą z łatwością przebić lekkie ubranie i/lub skórę. Przed użyciem szczotki należy pozwolić jej pracować z prędkością roboczą przez co najmniej jedną minutę. W tym czasie nikt nie powinien znajdować się w linii lub naprzeciwko pracującej szczotki. Luźno zamocowane włosie lub druty mogą być w tym czasie wyrzucane w powietrze. Elektronarzędzie należy trzymać w taki sposób, aby włosie lub druty nie były wyrzucane w kierunku osoby obsługującej. Drobne cząstki i fragmenty drutu mogą być w czasie obróbki wyrzucane z dużą prędkością w powietrze i przebić skórę osoby obsługującej elektronarzędzie.

Dodatkowe wskazówki dotyczące bezpieczeństwa

• Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze szlifierskie rozgrzewają się podczas obróbki do bardzo wysokich temperatur.

Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Elektronarzędzie nie jest przeznaczone do zastosowań stacjonarnych. Nie wolno go mocować na przykład w imadle ani na stole roboczym. W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem mogą wystąpić opary. Akumulator może się zapalić lub wybuchnąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe. Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. Ostre przedmioty, takie jak gwoździe lub śrubokręty, a także działanie sił zewnętrznych mogą spowodować uszkodzenia akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania. Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przy bezpiecznym dla niego obciążeniu.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, zanieczyszczeniami, wodą i wilgocią. Istnieje zagrożenie zwarcia i wybuchu.

OSTROŻNIE! Podczas pracy z elektronarzędziem wyposażonym w funkcję Bluetooth+ może dojść do zakłócenia działania innych urządzeń i instalacji, samolotów i urządzeń medycznych (np. rozruszników serca, aparatów słuchowych). Nie można także całkowicie wykluczyć potencjalnie szkodliwego wpływu na ludzi i zwierzęta przebywające w bezpośredniej bliskości. Nie wolno używać elektronarzędzia z funkcją Bluetooth+ w pobliżu urządzeń medycznych, stacji benzynowych, zakładów chemicznych ani w rejonach zagrożonych wybuchem. Nie wolno używać elektronarzędzia z funkcją Bluetooth+ w samolotach. Należy unikać długotrwałego użytkowania urządzenia, jeśli znajduje się ono w bezpośredniej bliskości ciała.

Znak słowny Bluetooth* oraz znaki graficzne (logo) są zarejestrowanymi znakami towarowymi i stanowią własność Bluetooth SIG, Inc. Wszelkie wykorzystanie tych znaków przez firmę Robert Bosch Power Tools GmbH odbywa się zgodnie z umową licencyjną.

Opis urządzenia i ich zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub

poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do szlifowania i usuwania zadziorów z metalu przy zastosowaniu ściernic korundowych, do szlifowania taśmami szlifierskimi i papierem ściernym oraz do frezowania.

To elektronarzędzie przeznaczone jest dodatkowo do szczotkowania i polerowania metalu.

Po zamontowaniu modułu Bluetooth Low Energy Module GCY 30-4 istnieje możliwość bezprzewodowej transmisji danych i ustawień elektronarzędzia za pośrednictwem Bluetooth*. Dane te mogą być przesyłane między elektronarzędziem a urządzeniem mobilnym.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

(1) Zacisk (2) Nakrętka mocująca (3) Wrzeciono szlifierki (4) Szyjka wrzeciona (powierzchnia izolowana) (5) Włącznik/wyłącznik (6) Przycisk odblokowujący akumulator (7) Akumulator (8) Rękojeść (powierzchnia izolowana) (9) Pokrywka Bluetooth® Low Energy Module GCY 30-4 (10) Klucz widełkowy na wrzecionie (11) Klucz widełkowy na nakrętce mocującej (12) Średnica wewnętrzna chwytu L (13) Interfejs użytkownika (14) Wskazanie stanu naładowania akumulatora (interfejs użytkownika) (15) Wskazanie zakresu prędkości obrotowej (interfejs użytkownika) (16) Przycisk wstępnego wyboru prędkości obrotowej (interfejs użytkownika) (17) Wskazanie stanu elektronarzędzia (interfejs użytkownika) (18) Wskazanie wyłącznika przeciążeniowego (interfejs użytkownika) A) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Szlifierka prosta GGS 18V-10 SLC

Numer katalogowy

3601BB40..

Napięcie znamionowe V = 18

Szilifierka prosta GGS 18V-10 SLC
Nominalna prędkość obrotowa)	min-1	10500
Maks. srednica zacisku mm 8
Miejsce przytożenia klucza
- Nakráteka mocujaca mm 19
- Wrzejciono szilifierki mm 19
Średnica szykji wrzeciona mm 43
Maks. srednica sciernicy mm 50
Maks. srednica narȩźdia po-lerskiego	mm 80
Zabezpieczenie przyzed odrzu-tem		●
Zabezpieczenie przyzed po-nownym rozruchem		●
Waga zgodnia z EPTA-Procedure 01:2014)	kg 2,2-3,0
Zalecana temperatura oto-czenia podczasławania	°C 0 ... +35
Dopuszczalna temperatura otoczenia podczas przycaby i podczas przychowywnia	°C -20 ... +50
Zalecane akumulatory GBA 18V...		ProCORE18V...
Zalecaneławarki GAL 18...		GAX 18V...
		GAL 36...
Transmisja danych
Bluetooth*		Bluetooth® 4.1 (Low Energy)
Ostep między sygnalu s 8
Maks. zasięg sygnalu)	m	30

A) w zależności od zastosowanego akumulatora B) ograniczona wydajność w przypadku temperatur < 0°C C) Urządzenia mobilne muszą być kompatybilne z urządzeniami Bluetooth Low Energy (wersja 4.1), a także obsługiwać profil GAP (Generic Access Profile). D) Zasięg może się znacznie różnić, w zależności od warunków zewnętrznych, w tym w zależności od zastosowanego odbiornika. W pomieszczeniach zamkniętych i w przypadku barier metalowych (np. ściany, regały, walizki itp.) zasięg sygnału Bluetooth może być znacznie mniejszy.

Informacja o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 60745-2-23.

Określony wg skali A typowy poziom ciśnienia akustycznego emitowanego przy urządzeniu wynosi 79 dB(A). Niepewność pomiaru K = 3 dB. Poziom hałasu podczas pracy może przekroczyć podane wartości. Stosować środki ochrony słuchu!

Wartości drgań a_h (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z

EN 60745-2-23:

Szifowanie powierzchniowe (ścieranie ściernicami o średnicy 25 mm):

a_n = 8,5 m/s² K = 1,5 m/s²

Podany w niniejszej instrukcji poziom emisji hałasu został zmierzony zgodnie z określoną normą procedurą pomiarową i może być użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Montaż

Montaż modułu Bluetooth Low Energy Module GCY 30-4

Wskazówka: Moduł Bluetooth Low Energy Module GCY 30-4 jest dostępny w programie osprzętu dodatkowego.

Informacja dotycząca modułu Bluetooth® Low Energy Module GCY 30-4 może znaleźć się w instrukcji obsługi modułu.

Ładowanie akumulatora

Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych. Tylko te ładowarki są dostosowane do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego.

Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować pełną wydajność akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

Dzięki systemowej elektronicznej ochronie ogniw "Electronic Cell Protection (ECP)" akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. W przypadku roz

ładowania akumulatora układ ochrony odłącza urządzenie: narzędzie przestaje się poruszać.

Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika/wyłącznika. Można w ten sposób uszkodzić akumulator.

Przestrzegać wskazówek dotyczących utylizacji odpadów.

Wyjmowanie akumulatora

Akumulator (7) posiada dwa stopnie blokady, zapobiegające ich wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego (6). Akumulator, umieszczony w obudowie elektronarzędzia, przytrzymywany jest na sączu za pomoc sprężyny.

W celu wyjęcia akumulatora (7) nacisnąć przycisk odblokowujący (6) i wyjąć akumulator z elektronarzędzia. Nie należy przy tym używać siły.

Wskaźnik stanu naładowania akumulatora

Zielone diody LED wskaźnika stanu naładowania akumulatora pokazują stan naładowania akumulatora. Ze względów bezpieczeństwa stan naładowania akumulatora można skontrolować tylko przy wyłączonym elektronarzędziu.

Nacisnąć przycisk wskaźnika stanu naładowania, aby pojawiło się wskazanie stanu naładowania. Można to zrobić również po wyjęciu akumulatora.

Jeżeli po naciśnięciu przycisku wskaźnika stanu naładowania nie świeci żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Wskazówka: Stan naładowania akumulatora wyświetlany jest również na interfejsie użytkownika (13) (zob. „Wskaźniki stanu“, Strona 129).

Typ akumulatora GBA 18V...

Diody LED Pojemność

Światło ciągłe, 3 zielone diody LED 60-100%

Światło ciągłe, 2 zielone diody LED 30-60%

Światło ciągłe, 1 zielona dioda LED 5-30%

Światło ciągłe, 1 zielona dioda LED 0-5%

Typ akumulatora ProCORE18V...

Diody LED Pojemność

Światło ciągłe, 5 zielonych diod LED 80-100%

Światło ciągłe, 4 zielone diody LED 60-80%

Światło ciągłe, 3 zielone diody LED 40-60%

Światło ciągłe, 2 zielone diody LED 20-40%

Światło ciągłe, 1 zielona dioda LED 5-20%

Światło ciągłe, 1 zielona dioda LED 0-5%

Montaż narzędzi szlifierskich (zob. rys. A)

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. Należy stosować jedynie dobrze dopasowane i nieszkodzone klucze widełkowe (zob. "Dane techniczne"). - Oczyścić wrzeciono szlifierki (3) i wszystkie części, które mają zostać zamontowane. - Unieruchomić wrzeciono szlifierki (3) za pomocą klucza widełkowego (10), przyłożonego w przewidzianym do tego miejscu.

Odkręcić nakrętkę mocującą (2) za pomocą klucza widełkowego (11), obracając go w kierunku przeciwnym do ruchu wskazówek zegara.

-Trzpień mocujący (chwyt) ściernicy wsunąć do oporu w zacisk (1). - Unieruchomić wrzeciono szlifierki (3) za pomocą klucza widełkowego (10) i zamocować narzędzie robocze, obracając klucz widełkowy (11) w kierunku zgodnym z ruchem wskazówek zegara. Ściernice muszą zapewniać dokładny ruch obrotowy. Nie wolno używać ściernic, które utraciły zdolność precyzyjnego ruchu obrotowego. Taką ściernicę należy wymienić na nową. W żadnym wypadku nie wolno dokręcać zacisku na nakrętce mocującej przy zamontowanej ściernicy. W takim wypadku może dojść do uszkodzenia zacisku mocującego. Należy stosować wyłącznie ściernice o dopasowanej średnicy chwytu. Ściernica, której średnica chwytu nie odpowiada średnicy uchwytu narzędziowego (zob. "Dane techniczne"), nie może być prawidłowo zamocowana i może uszkodzić zacisk. Narzędzie robocze musi być osadzone na głębokość co najmniej 10 mm. Maksymalnie dopuszczalna prędkość obrotowa narzędzia roboczego może być oznaczona na podstawie średnicy wewnętrznej chwytu L0 znajdującej się w danych podanych przy narzędziu roboczym. Nie może ona być mniejsza niż maksymalna prędkość obrotowa elektronarzędzia.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

Należy zawsze dbać o dobrą wentylację stanowiska pracy.

Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów regulujących zasady obróbki różnego rodzaju materiałów.

Należy unikać gromadzenia się pyłu na stanowisku pracy. Pył może się z łatwością zapalić.

Praca

Uruchamianie

Włączanie/wyłączanie

Aby włączyć elektronarzędzie, należy przesunąć włącznik/wyłącznik (5) do przodu.

Aby zablokować włącznik/wyłącznik (5) w pozycji włączonej, należy nacisnąć przesunięty do przodu włącznik/wyłącznik (5) aż do zablokowania.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik (5), a jeśli jest zablokowany, nacisnąć krótko włącznik/wyłącznik (5), a następnie zwolnić.

Wkładanie akumulatora

Stosować należy wyłącznie oryginalne akumulatory litowo-jonowe firmy Bosch o napięciu podanym na tabliczce znamionowej elektronarzędzia. Zastosowanie akumulatorów innego typu może spowodować obrażenia oraz grozi pożarem.

Wsunąć naładowany akumulator (7) od przodu w stopę elektronarzędzia aż do jego zarygowania.

Zabezpieczenie przed przypadkowym uruchomieniem

W przypadku nagłego odrzutu elektronarzędzia, spowodowanego np. zablokowaniem się osprzętu w materiale podczas frezowania, system elektroniczny odcina zasilanie i wyłącza silnik.

W celu ponownego włączenia elektronarzędzia należy ustawić włącznik/wyłącznik (5) w pozycji wyłączonej i ponownie włączyć elektronarzędzie.

Zabezpieczenie przed ponownym rozruchem

W celu ponownego włączenia elektronarzędzia należy ustawić włącznik/wyłącznik (5) w pozycji wyłączonej i ponownie włączyć elektronarzędzie.

Wskazówka: Szybkie wyłączenia i ponowne włączenia elektronarzędzia mogą spowodować, że zabezpieczenie przed ponownym rozruchem nie zadziała mimo wciśniętego włącznika/wyłącznika (5). Włącznik/wyłącznik (5) należy ustawić w pozycji wyłączonej, a następnie ponownie włączyć elektronarzędzie.

Wyłącznik uderzeniowy

Zintegrowany wyłącznik uderzeniowy wyłącza elektronarzędzie w razie upadku. Wskazanie stanu (17) miga przy tym na czerwono. W celu ponownego włączenia elektronarzędzia należy ustawić włącznik/wyłącznik (5) w pozycji wyłączonej i ponownie włączyć elektronarzędzie.

Interfejs użytkownika (zob. rys. B)

Interfejs użytkownika (13) służy do wstępnego wyboru prędkości obrotowej oraz do wskazywania stanu elektronarzędzia.

Wstępny wybór prędkości obrotowej

Za pomocą przycisku wstępnego wyboru prędkości obrotowej (16) można ustawić żądaną prędkość obrotową podczas pracy urządzenia. Dane w następującej tabeli są wartościami zalecanymi.

Material Zastosowanie Naręździa Zakres wstepnego wy-		[bmin-1]
		boru prędkości obrotowej
Metal Frezowanie Frez 3 10500
Metal Szilifowanie Ściernice trzpaniowe 3 10500
Metal Odrdzewianie Szczytka 1 4500
Metal Szilifowanie Tuleje szlifierskie 3 10500
Metal Szilifowanie Ściernice wachlarzowe, korund A	27500
Stal szlachetna Szilifowanie Ściernice wachlarzowe, stal niedzewna	27500
Metal Szilifowanie Narȩździa wȩkaninowe 1 4500
Metal Szilifowanie Narȩździa wȩkaninowe, koşa szlifierskie	14500

Podane wartości zakresów prędkości obrotowej są wartościami orientacyjnymi.

Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego musi być co najmniej równa podanej

na elektronarzędziu prędkości maksymalnej. Narzędzia robocze, obracające się z szybszą niż dopuszczalna prędkością, mogą pęknąć, a ich fragmenty odprysnąć.

Wskaźniki stanu

Wskazanie stanu naładowania akumulatora (interfejs użytkownika) (14) | Znaczenia/Przyczyna | Rozwiązanie

Kolor Zielony | Akumulator jest naładowany | -

Kolor żółty | Akumulator jest sprawie rozładowany | Akumulator należy wkrótce wymienić lub naładować

Kolor czerwony | Akumulator jest rozładowany | Akumulator należy wymienić lub naładować

Wskazanie wyłącznika przeciążeniowego (interfejs użytkownika) (18) | Znaczenia/Przyczyna | Rozwiązanie

Kolor żółty | Osiągnięta została temperatura krytyczna (silnik, system elektroniczny, akumulator) | Kolor czerwony | Elektronarzędzie wyłącza się z powodu przegrzania

Pozwolić elektronarzędziu pracować na biegu jałowym i odczekać, aż ostygnie

Odczekać, aż elektronarzędzie ostygnie

Wskazanie stanu elektronarzędzia (interfejs użytkownika) (17) | Znaczenia/Przyczyna | Rozwiązanie

Kolor Zielony | Stan: OK | -

Kolor żółty | Osiągnięta została temperatura krytyczna lub akumulator jest sprawie rozładowany

Pozwolić elektronarzędziu pracować na biegu jałowym i odczekać, aż ostygnie lub wymienić/naładować akumulator

Świeci na czerwono: elektronarzędzie przegrzało się lub akumulator jest rozładowany.

Odczekać, aż elektronarzędzie ostygnie lub wymienić/naładować akumulator.

Miga na czerwono: zadziałało zabezpieczenie przed odrzutem, zabezpieczenie przed przypadkowym rozruchem lub wyłącznik uderzeniowy.

Wyłączyć, a następnie ponownie włączyć elektronarzędzie.

Miga na niebiesko: elektronarzędzie jest połączone z urządzeniem mobilnym lub trwa przesyłanie ustawień.

Funkcje Connectivity

W połączeniu z modułem Bluetooth® Low Energy Module GCY 30-4 elektronarzędzie oferuje następujące funkcje Connectivity:

• Rejestracja i personalizacja, kontrola stanu, generowanie komunikatów ostrzegawczych.
• Ogólne informacje i ustawienia - zarządzanie.

Informacje dotyczące modułu Bluetooth Low Energy Module GCY 30-4 można znaleźć w instrukcji obsługi modułu.

Wskazówki dotyczące pracy

W miejscach, w których nie wolno korzystać ze złącza radiowego Bluetooth®, należy wyjąć moduł Bluetooth® Low Energy Module GCY 30-4 oraz baterię okrągłą. Elektronarzędzie z zamontowanym modułem Bluetooth® Low Energy Module GCY 30-4 jest wyposa

żone w złącze radiowe. Należy wziąć pod uwagę obowiązujące lokalne ograniczenia dotyczące użytkowania, np. w samolotach lub szpitalach.

Optymalne wyniki szlifowania osiąga się, przesuwając ściernicę równomiernie z lekkim naciskiem tam i z powrotem. Zbyt duży nacisk zmniejsza wydajność elektronarzędzia, a ściernica zużywa się szybciej. Narzędzia szlifierskie należy przechowywać tak, aby były one chronione przed wstrząsami i uderzeniami.

Wskazówki dotyczące prawidłowej eksploatacji akumulatora

Akumulator należy chronić przed wilgocią i wodą.

Akumulator należy przechowywać wyłącznie w temperaturze od -20°C do 50°C. Nie wolno pozostawiać akumulatora, np. latem, w samochodzie.

Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.

Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy. Przestrzegać wskazówek dotyczących utylizacji odpadów.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych znajdują się pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 715 44 40

E-Mail: [e-mail]

www.bosch-pt.pl

Transport

Załączone w dostawie akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika, bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem ds. towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odstające styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł się

poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego.

Utylizacja odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do ponownego przetworzenia zgodnie z obowiązującymi przepisami w zakresie ochrony środowiska.

Elektronarzędzi i akumulatorów/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE nie nadające się do użytku elektronarzędzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z przepisami ochrony środowiska.

Akumulatory/baterie:

Li-Ion:

Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport (zob. "Transport", Strona 130).

Čeština

Popis výrobku a výkonu

Upozornění: Bluetooth Low Energy Module GCY 30-4 je dostupný jako příslušenství.

Popis výrobku a výkonu

Přečtěte si všechny bezpečnostní upozornění a pokyny. Nedodržování bezpečnostních upozornění a pokynů může zapříčinit úraz elektrickým proudem, požár a/nebo těžké poranění.

Prosím, všimněte si obrázků v přední části návodu k používání.

Používání v souladu s určením

Elektrické nářadí je určeno na broušení a odhrotování kovu s korundovými brusnými nástroji, jakož i na práci s brusnými pásy, na broušení brusným papírem a na frézování.

Toto elektrické nářadí je určeno na kartáčování a leštění kovových materiálů.

Upozornění týkající se práce

V oblastech, ve kterých se nesmí používat technologie rádiového přenosu Bluetooth, musíte Bluetooth Low Energy Module GCY 30-4 a knoflíkovou baterii vyjmout. Elektrické nářadí s vloženým Bluetooth Low Energy Module GCY 30-4 je vybavené rádiovým rozhraním. Dodržujte lokální provozní omezení, například v letadlech nebo nemocnicích.

Upozornenia týkajúce sa optimálneho zaobchádzania s akumulátorom

Chráňte akumulátor pred vlhkosťou a vodou.

Akumulátor skladujte iba pri teplote v rozsahu od -20°C do 50°C. Nenechávajte akumulátor napríklad v lete položený v automobile.

Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom.

Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.

Opis produktu a špecifikácia

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržanie pokynov a bezpečnostných upozornení môže spôsobiť úraz elektrickým prúdom, požiar a/alebo vážne zranenia.

Uschovajte si všetky bezpečnostné upozornenia a pokyny na budúce použitie.

Používanie v súlade s určením

Elektronáradie je určené na brúsenie a odstraňovanie hrdze pomocou brúsnych nástrojov s drôtenými kefami na kovoch, ako aj na vŕtanie s vrtákmi.

Elektronáradie je vhodné na brúsenie a leštenie kovových povrchov.

Pri používaní elektronáradia s nainštalovaným modulom Bluetooth Low Energy GCY 30-4 môžu byť údaje prenášané pomocou rádiotechnológie Bluetooth medzi elektronáradím a mobilným terminálom.

Opis produktu a špecifikácia

Ochrana proti náhodnému spusteniu

Používateľské rozhranie (pozri obr. B)

"Connectivity" Funkcje

Korzystając z modułu Bluetooth® Low Energy GCY 30-4, możliwe są następujące funkcje łączności elektronarzędzia:
