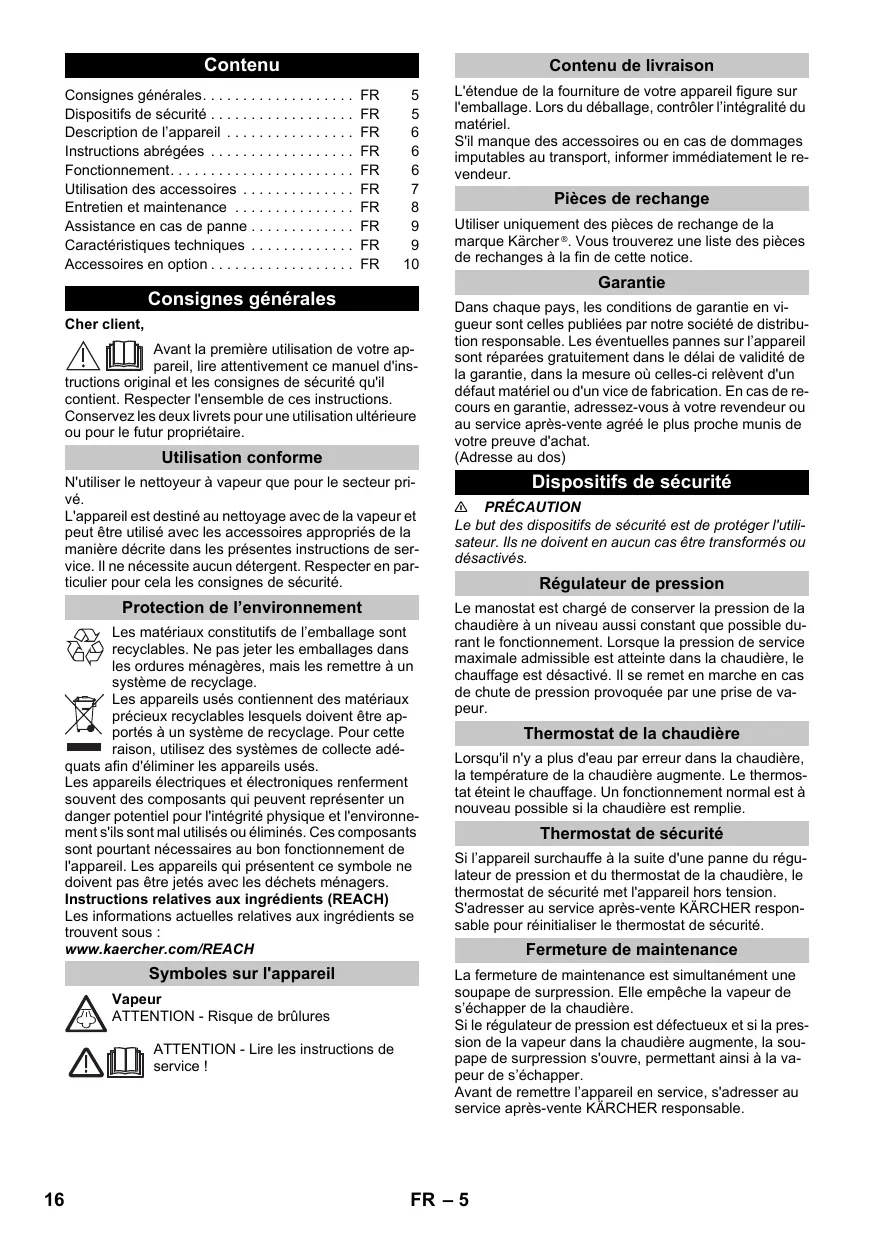

N'utiliser le nettoyeur à vapeur que pour le secteur privé. L'appareil est destiné au nettoyage avec de la vapeur et peut être utilisé avec les accessoires appropriés de la manière décrite dans les présentes instructions de service. Il ne nécessite aucun détergent. Respecter en particulier pour cela les consignes de sécurité.
Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage. Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés. Les appareils électriques et électroniques renferment souvent des composants qui peuvent représenter un danger potentiel pour l'intégrité physique et l'environnement s'ils sont mal utilisés ou éliminés. Ces composants sont pourtant nécessaires au bon fonctionnement de l'appareil. Les appareils qui présentent ce symbole ne doivent pas être jetés avec les déchets ménagers. Instructions relatives aux ingrédients (REACH) Les informations actuelles relatives aux ingrédients se trouvent sous : www.kaercher.com/REACH Vapeur ATTENTION - Risque de brûlures ATTENTION - Lire les instructions de service !
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. (Adresse au dos)
몇 PRÉCAUTION Le but des dispositifs de sécurité est de protéger l'utilisateur. Ils ne doivent en aucun cas être transformés ou désactivés.
Le manostat est chargé de conserver la pression de la chaudière à un niveau aussi constant que possible durant le fonctionnement. Lorsque la pression de service maximale admissible est atteinte dans la chaudière, le chauffage est désactivé. Il se remet en marche en cas de chute de pression provoquée par une prise de vapeur.
Lorsqu'il n'y a plus d'eau par erreur dans la chaudière, la température de la chaudière augmente. Le thermostat éteint le chauffage. Un fonctionnement normal est à nouveau possible si la chaudière est remplie.
Si l’appareil surchauffe à la suite d'une panne du régulateur de pression et du thermostat de la chaudière, le thermostat de sécurité met l'appareil hors tension. S'adresser au service après-vente KÄRCHER responsable pour réinitialiser le thermostat de sécurité.
La fermeture de maintenance est simultanément une soupape de surpression. Elle empêche la vapeur de s’échapper de la chaudière. Si le régulateur de pression est défectueux et si la pression de la vapeur dans la chaudière augmente, la soupape de surpression s'ouvre, permettant ainsi à la vapeur de s’échapper. Avant de remettre l’appareil en service, s'adresser au service après-vente KÄRCHER responsable.
Support pour accessoires Bouchon de maintenance Support pour le câble d'alimentation. Support de rangement pour buse pour sol Câble d'alimentation secteur avec fiche secteur Roues (2 pièces) Roues directionnelles
Figure : Si nécessaire, utiliser les tubes de rallonge. Connecter pour cela un ou deux tubes de rallonge avec le pistolet de vapeur. Placer l'accessoire requis sur l'extrémité libre du tube de rallonge. Démontage des accessoires Pousser le sélecteur de débit de vapeur vers l'arrière (blocage du levier de vapeur). Figure : Pour retirer les accessoires, appuyer sur la touche de déverrouillage et déboîter les pièces.
Le réservoir d'eau peut être rempli à tout moment. ATTENTION Ne pas utiliser d'eau de condensation d'un sèche-linge ! N'ajouter ni détergent, ni autre additif (tel par exemple que des anti-odeurs) ! Ne pas utiliser d'eau distillée ! Au maximum 50 % d'eau distillée et 50 % d'eau du robinet. Ne pas utiliser d'eau de pluie récupérée ! Il est possible de retirer le réservoir d'eau pour le remplir, ou de le remplir directement sur l'appareil. Retirer le réservoir d’eau Retirer le réservoir d'eau à la verticale vers le haut. Remplir le réservoir d'eau à la verticale, sous le robinet, jusqu'au repère « MAX ». Replacer le réservoir et le pousser vers le bas, jusqu'à ce qu'il s'encliquette. Directement sur l'appareil Verser l'eau d'un récipient dans l'entonnoir de remplissage. Remplir jusqu'au repère « MAX ».
Poser l'appareil sur un support stable. Brancher la fiche secteur dans une prise de courant. Appuyer sur interrupteur Marche pour allumer l'appareil. Remarque S'il n'y a pas ou pas assez d'eau dans la chaudière, la pompe d'eau se met en marche et débite de l'eau du réservoir dans la chaudière. Le processus de remplissage peut durer plusieurs minutes.
Appoint en eau En cas de manque d'eau dans le réservoir d'eau, le témoin de contrôle absence d'eau rouge clignote et un signal sonore retentit. Remplir le réservoir d'eau jusqu'à la marque « MAX ». Remarque La pompe essaie de remplir la chaudière à vapeur à intervalles brefs. Si le remplissage réussit, le témoin de contrôle rouge s'éteint.
Le sélecteur de quantité de vapeur permet de régler le débit de vapeur. Le sélecteur a trois positions : débit de vapeur maxi
Remarque : dans cette position, il est impossible d'actionner le levier de vapeur. Régler le sélecteur sur la quantité de vapeur nécessaire. Actionner le levier vapeur, diriger toujours le pistolet à vapeur en premier lieu sur un chiffon jusqu’à ce que la vapeur s’échappe régulièrement.
Figure : Appuyer sur l'interrupteur Arrêt pour éteindre l'appareil. Retirer la fiche secteur de la prise de courant. Vider l'eau résiduelle du réservoir d'eau.
Figure : Fixer la grande brosse ronde sur la buse à jet crayon. Insérer la petite brosse ronde et les buses dans les supports centraux pour les accessoires. Accrocher la buse de sol dans le support de rangement. Enrouler le flexible de vapeur autour des tubes de rallonge et enficher le pistolet de vapeur dans la buse de sol.
Il est recommandé de balayer ou d'aspirer le sol avant d'utiliser le nettoyeur à vapeur. Le sol est ainsi libéré de salissures / de particules volatiles avant le nettoyage humide. Rafraîchissement des textiles Avant le traitement avec le nettoyeur à vapeur, toujours contrôler la compatibilité des textiles à un endroit discret : d'abord appliquer de la vapeur, puis laisser sécher et enfin contrôler les modifications de couleur ou de forme. Nettoyage de surfaces enduites ou vernies Lors du nettoyage des surfaces peintes ou à revêtement plastique, comme par exemple les meubles de cuisine et de salle de séjour, les portes, les parquets, la cire, le poli des meubles, les revêtements plastiques ou la couleur peuvent se détacher ou des tâches peuvent se former. Pour nettoyer ces surfaces, mettre un peu de vapeur sur un chiffon puis nettoyer les surfaces. ATTENTION Ne pas orienter la valeur sur des arêtes collées car la colle pourrait se désolidariser. Ne pas utiliser l'appareil pour le nettoyage de l'appareil de sols en parquet ou en bois non vitrifiés. Nettoyage de surfaces vitrées Lorsque les températures sont basses, avant tout en hiver, chauffer les vitres en appliquant légèrement de la vapeur sur la surface de verre totale. Les tensions sur la surface qui pourraient entraîner un bris sont ainsi évitées. Nettoyer enfin la fenêtre avec la buse manuelle et la housse douce. Pour retirer l'eau, utiliser une raclette pour vitre ou essuyer les surfaces au sec. ATTENTION Ne pas appliquer de vapeur sur les points colmatés du cadre de fenêtre pour ne pas les endommager.
Le pistolet à vapeur peut aussi être utilisé sans accessoire., par exemple : – Pour éliminer les plis des vêtements accrochés en appliquant de la vapeur à une distance de 1020 cm. – pour le dépoussiérage de plantes. Maintenir dans ce cas un écart de 20 à 40 cm. – pour le dépoussiérage humide en imbibant un chiffon de vapeur et en frottant avec sur les meubles.
Plus la buse à jet crayon est proche de l'endroit sale, plus l'action de nettoyage est élevée car la température et la vapeur sont les plus élevée à la sortie de la buse. Particulièrement pratique pour le nettoyage d'endroits difficilement accessibles, de joints, robinetteries, écoulements, lavabos, WC, stores ou radiateurs. Les dépôts importants de tartre peuvent être vaporisés avec du vinaigre ou de l'acide citrique avant le nettoyage à la vapeur ; laisser agir 5 minutes puis passer à la vapeur. Figure : Monter la buse à jet crayon sur la poignée vapeur.
La brosse ronde peut être montée en tant que complément sur la buse à jet crayon. Les brosses viennent plus facilement à bout des encrassements tenaces. ATTENTION Non appropriée pour le nettoyage de surfaces sensibles. Figure : Fixer la brosse ronde sur la buse à jet crayon.
La buse de puissance peut être montée en tant que complément sur la buse à jet crayon. La buse de puissance permet d’augmenter la vitesse d’émission de la vapeur. Elle est de ce fait bien adaptée au nettoyage de salissures particulièrement récalcitrantes, au soufflage de coins, de joints, etc. Figure : Fixer la buse de puissance en fonction de la brosse ronde sur la buse à jet crayon.
La brosse ronde peut être montée en tant que complément sur la buse à jet crayon. De petites surfaces arrondies (par ex. lavabos, bacs de douche, baignoire, éviers) peuvent être nettoyés avec cette brosse ronde. ATTENTION Non appropriée pour le nettoyage de surfaces sensibles. Figure : Fixer la brosse ronde sur la buse à jet crayon.
Enfiler la housse sur la buse manuelle. Particulièrement bien appropriée pour les petites surfaces lavables, les cabines de douche et les miroirs. Figure : Monter le suceur à main sur la poignée vapeur.
Appropriée pour tous les revêtements de sol et de mur lavables, par ex. sols de pierre, carrelages et sols en PVC. Travailler lentement sur des surfaces très sales afin que la vapeur puisse agir plus longtemps. Remarque Les résidus de détergent ou les émulsions d'entretien qui se trouvent encore sur la surface à nettoyer peuvent provoquer la formation de stries lors du lavage à la vapeur qui disparaissent toutefois en cas d'applications multiples. Figure : Raccorder les tubes de rallonge au pistolet à vapeur. Fixer la buse pour sol sur le tube de rallonge.
Fixer le chiffon de sol sur la buse de sol. – Basculer le tube de rallonge vers l'avant jusqu'à ce qu'il s'arrête à la verticale ; les volets latéraux de la buse pour sol sont rabattus ainsi vers le bas. – Posere la buse pour sol sur la serpillière afin que les volets latéraux entrent dans les pattes de la serpillière. – Basculer le tube de rallonge de nouveau vers l'arrière ; ainsi les volets latéraux s'enclenchent et le chiffon est fixé fermement à la buse pour sol. Ranger la buse de sol Figure : En cas d'interruption de travail, accrocher la buse de sol dans la support de rangement.
Rinçage de la chaudière Rincer la chaudière du nettoyeur à vapeur au plus tard après 10 remplissages du réservoir. Retirer la fiche secteur de la prise de courant. Laisser refroidir le nettoyeur à vapeur. Vider le réservoir d'eau. Retirer l'ensemble des accessoires de leurs supports. Figure : Ouvrir la fermeture de maintenance. Placer pour cela l'extrémité ouverte d'un tube de rallonge sur la fermeture de maintenance, l'encliqueter dans le guidage et l'ouvrir. Remplir la chaudière avec de l'eau et basculer énergiquement. Ceci permet de décoller les résidus de tartre qui se sont déposés au fond de la chaudière. Figure : Vider complètement l'eau se trouvant dans la chaudière.
Comme des dépôts calcaires se forment sur les parois de la chaudière, nous recommandons de détartrer la chaudière aux intervalles suivants (TF = remplissage du réservoir) : Dureté
Laisser refroidir le nettoyeur à vapeur. Vider le réservoir d'eau. Retirer l'ensemble des accessoires de leurs supports. Figure : Ouvrir la fermeture de maintenance. Placer pour cela l'extrémité ouverte d'un tube de rallonge sur la fermeture de maintenance, l'encliqueter dans le guidage et l'ouvrir.
Remplissez la chaudière de solution de détartrant et laissez agir la solution durant env. 8 heures. Au bout de 8 heures, vider complètement la solution de détartrant. Vu qu'une quantité résiduelle de solution reste dans le réservoir de l'appareil, rincer deux à trois fois le réservoir à l’eau froide afin d’éliminer tous les restes de détartrant. Figure : Vider complètement l'eau se trouvant dans la chaudière. Sécher le support pour le câble d'alimentation. Visser la fermeture de maintenance avec le tube de rallonge. Remplissage du réservoir d’eau Le nettoyeur à vapeur est opérationnel.
Le levier vapeur est bloqué par le dispositif de verrouillage / la sécurité enfants. Pousser le sélecteur de quantité de vapeur vers l'avant.
La chaudière est entartrée Détartrer la chaudière à vapeur.
Alimentation électrique Assistance en cas de panne Les pannes ont souvent des causes simples auxquelles il est facile de remédier soi-même à l'aide de la liste suivante. En cas de doute ou de panne non citée ici, s'adresser au service après-vente agréé.
Le témoin de contrôle Manque d'eau clignote en rouge et le signal sonore retentit Il n’y a pas d’eau dans le réservoir d’eau. Remplir le réservoir d'eau jusqu'à la marque « MAX ». Le témoin de contrôle Manque d'eau s'allume rouge Il n’y a pas d’eau dans la chaudière à vapeur. La protection anti-surchauffe s'est déclenchée. Mettre l’appareil hors tension. Remplissage du réservoir d’eau Mettre l’appareil sous tension. Réservoir d'eau pas correctement mis en place ou entartré. Retirer le réservoir d'eau et le rincer. Replacer le réservoir et le pousser vers le bas, jusqu'à ce qu'il s'encliquette.
60 °C au lave-linge. N'utiliser aucun adoucissant pour que les serviettes puissent bien absorber les salissures. Les chiffons éponge peuvent passer au sèche-linge. Les chiffons microfibre ne peuvent pas passer au sèche-linge.
1~50-60 Hz Kit de brosses rondes avec crins en 2.863-061 laiton Pour enlever les salissures tenaces. Idéal sur les surfaces non sensibles. Brosse ronde avec racloir 2.863-140 Brosse ronde avec deux rangées de crins résistants à la chaleur et un racloir. Ne convient pas au surfaces sensibles. Grandes brosses rondes
2.863-159 Pour les travaux de nettoyage pour lesquels il faut d'habitude frotter Buse d'entretien de textiles 4.130-390 Pour rafaîchir les vêtements et textiles. Décolleuse à papier peint 2.863-062 pour enlever les papiers peints et les résidus de colle Bâtons détartrants (9 pièces) 6.295-206
Si en caso de error falta agua en la caldera hace aumentar la temperatura en la caldera. El termostato de la caldera desconecta la calefacción. Un funcionamiento normal es posible de nuevo cuando la caldera esté llena.
Si el regulador de presión está averiado y el termostato de la caldera está desconectado y se sobrecalienta, será el termostato de seguridad el que se ocupe de desconectar el aparato. Para el rearme del termostato de seguridad, póngase en contacto con el Servicio Técnico de Kärcher.
El cierre de mantenimiento es al mismo tiempo una válvula de sobrepresión. Éste cierra la caldera, oponiéndose a la presión existente del vapor. En caso de que el regulador de presión estuviera averiado y la presión del vapor de la caldera fuera aumentando, la válvula de sobrepresión se abriría y el vapor saldría hacia el exterior por el cierre de mantenimiento. Antes de volver a poner el aparato en funcionamiento, póngase en contacto con el Servicio Técnico de Kärcher.
Soporte para accesorios Soporte para accesorios Cierre de mantenimiento Zona de recogida del cable de alimentación de red Soporte de estacionamiento para la boquilla de suelos Cable de conexión a red y enchufe de red Ruedas (2 unidades) Rodillo de dirección
Manguera de vapor boquilla de chorro concentrado cepillo circular Negro cepillo circular Rojo boquilla de aumento de la velocidad de salida del vapor cepillo circular Grande
Coloque el depósito de agua y presione hacia abajo hasta que encaje. Directamente en el aparato verter agua de un recipiente en el embudo de relleno. Llene hasta la marca "MÁX".
El dispositivo limpiador de vapor está listo para usar. Rellenado del depósito con agua En caso de falta de agua en el depósito parpadea el piloto de control de falta de agua en rojo y suena un pitido. Llene el depósito de agua hasta la marca "MÁX". Nota En cortos intervalos, la bomba de agua intenta llenar la caldera de vapor. Si el llenado ha sido correcto, se apaga el piloto rojo.
Enrollar la manguera de vapor alrededor de los tubos de prolongación e insertar la pistola de valor en la boquilla para suelos.
Con el selector de cantidad de vapor se regula la cantidad de vapor que fluye. El selector tiene tres posiciones: caudal de vapor máximo
Nota: En esta posición no se puede accionar la palanca de vapor. Colocar el selector en la posición de la cantidad de vapor deseada. Cuando accione la palanca de vapor oriente primero la pistola aplicadora de vapor hacia un paño hasta que el vapor salga uniformemente.
Imagen Se recomienda barrer o aspirar el suelo antes de usar la limpiadora de vapor. Así se eliminará la suciedad/las partículas sueltas del suelo antes de la limpieza en húmedo. Refrescar materiales textiles Antes del tratamiento con el limpiador a vapor, comprobar la tolerancia de los tejidos en una zona oculta: Primero aplicar una gran cantidad de vapor, después dejar secar y a continuación comprobar si hay modificación en el color o la forma. Limpieza de superficies recubiertas con una capa protectora o barnizadas Al limpiar superficies lacadas o con revestimiento sintético, como muebles de cocina o salón, puertas, parqué se puede soltar la cera, el producto tratante para muebles, los revestimientos de plástico o el color o bien dejar manchas. Para limpiar estas superficies, aplicar vapor con un paño sobre la superficie. CUIDADO No proyecte el chorro de vapor sobre bordes encolados, ya que la cola podría disolverse por efecto del vapor. No emplee el dispositivo limpiador de vapor en suelos de madera o parqué que no estén sellados. Limpieza de ventanas y superficies acristaladas Caliente las ventanas previamente en caso de bajas temperaturas exteriores, sobre todo en invierno. Para ello aplique algo de vapor en toda la superficie de cristal. De este modo se evitarán tensiones en la superficie que puedan provocar roturas de cristal. A continuación se puede limpiar la superficie de la ventana con la boquilla manual y la funda. Para quitar el agua utilizar un limpiacristales o secar las superficies con un paño. CUIDADO No aplicar el chorro de vapor sobre zonas selladas del bastidor de la ventana para no dañarlas.
Aparque la boquilla barredora de suelos Imagen Si se interrumpe el trabajo, colgar la boquilla para suelos en el soporte de aparcamiento.
Cuando más cerca esté de la zona sucia, mayor será el efecto de limpieza, ya que la temperatura y el vapor son más altos en la salida de la boquilla. Muy práctico para limpiar zonas de difícil acceso, juntas, guarniciones, desagües, lavabos, WC, persianas y radiadores. Se puede echar vinagre o ácido cítrico sobre los depósitos grandes de cal antes de limpiar con vapor, dejar actuar durante 5 minutos, después echar vapor. Imagen Montar la boquilla de chorro concentrado en la pistola de vapor.
El cepillo redondo se puede montar como complemento de la boquilla de chorro puntual. Mediante el cepillado se puede eliminar fácilmente la suciedad más difícil. CUIDADO No apto para la limpieza de superficies delicadas. La boquilla para aumentar la velocidad de salida de vapor se puede montar como complemento de la boquilla de chorro puntual. Esta boquilla permite aumentar la velocidad a la que fluye el vapor. Por eso es apta para la limpieza de suciedad muy incrustada, soplar en esquinas, juntas etc. Imagen Fijar la boquilla para ampliar la salida de vapor de acuerdo con el cepillo redondo sobre la boquilla de chorro puntual.
Saque el enchufe de la toma de corriente. Deje enfriar el limpiador de vapor. Vaciar el depósito de agua. Saque los accesorios de sus correspondientes soportes. Imagen Abra el cierre de mantenimiento. Para ello, colocar el extremo abierto de una tubería de prolongación sobre el cierre de mantenimiento, encajar en la guía y enroscar. Llenar la caldera de vapor con agua y girar fuertemente. Con ello se desprenden los restos de cal que se han quedado depositados en el fondo de la caldera de vapor. Imagen Descargue toda el agua de la caldera.
Dado que la cal también se incrusta en las paredes de la caldera, recomendamos efectuar la desincrustación con la frecuencia indicada a continuación (LLT = llenados de tanque): Grado de dureza
Llenado del depósito de agua El dispositivo limpiador de vapor está listo para usar.
No hay agua en la caldera de vapor. El dispositivo de protección contra sobrecalentamiento de la bomba se ha activado. Desconexión del aparato Llenado del depósito de agua Conexión del aparato. El depósito de agua no se ha colocado correctamente o está calcificado. Muchas averías las puede solucionar usted mismo con ayuda del resumen siguiente. En caso de duda, diríjase al servicio de atención al cliente autorizado.
Vapor continuo: Golpe de vapor máx.
Fundas de rizo 6.370-990 5 fundas de algodón Juego de cepillos circulares 2.863-058 4 cepillos circulares para la boquilla de chorro concentrado Juego de cepillos circulares con cer- 2.863-061 das de latón para eliminar suciedad resistente. Ideal para superficies que no sean delicadas. Cepillo circular con rascador Cabo de ligação à rede com ficha de rede Rodas (2 unidades) Rolo de guia
Interruptor selector para a quantidade de vapor (com segurança infantil) Mangueira de vapor
Lampă de control pentru încălzire (VERDE) Lampă de control pentru lipsă de apă (ROŞU) Mâner pentru transport Suport pentru accesorii Cablu de reţea cu ştecher Rotoare (2 bucăţi) Rolă de ghidare
Direct la aparat Turnaţi apă dintr-un recipient prin pâlnia de umplere. Umpleţi până la marcajul "MAX".
Umpleţi rezervorul de apă până la marcajul "MAX".
