INSTRUKCJA OBSŁUGI SC4 KARCHER

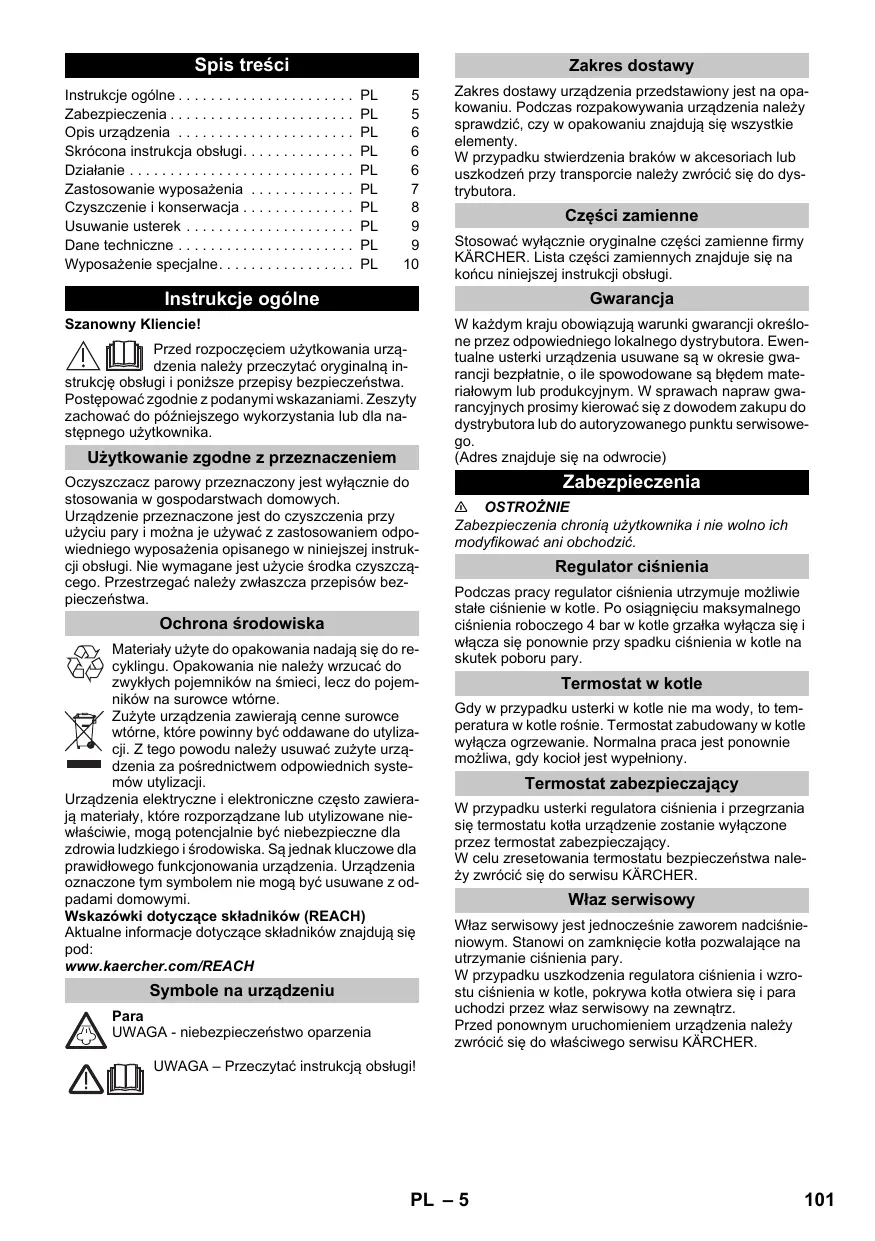

Zakres dostawy urządzenia przedstawiony jest na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub uszkodzeń przy transporcie należy zwrócić się do dystrybutora. Części zamienne Stosować wyłącznie oryginalne części zamienne firmy KÄRCHER. Lista części zamiennych znajduje się na końcu niniejszej instrukcji obsługi. Instrukcje ogólne Gwarancja Szanowny Kliencie! Przed rozpoczęciem użytkowania urządzenia należy przeczytać oryginalną instrukcję obsługi i poniższe przepisy bezpieczeństwa. Postępować zgodnie z podanymi wskazaniami. Zeszyty zachować do późniejszego wykorzystania lub dla następnego użytkownika. Użytkowanie zgodne z przeznaczeniem Oczyszczacz parowy przeznaczony jest wyłącznie do stosowania w gospodarstwach domowych. Urządzenie przeznaczone jest do czyszczenia przy użyciu pary i można je używać z zastosowaniem odpowiedniego wyposażenia opisanego w niniejszej instrukcji obsługi. Nie wymagane jest użycie środka czyszczącego. Przestrzegać należy zwłaszcza przepisów bezpieczeństwa. Ochrona środowiska Materiały użyte do opakowania nadają się do recyklingu. Opakowania nie należy wrzucać do zwykłych pojemników na śmieci, lecz do pojemników na surowce wtórne. Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Z tego powodu należy usuwać zużyte urządzenia za pośrednictwem odpowiednich systemów utylizacji. Urządzenia elektryczne i elektroniczne często zawierają materiały, które rozporządzane lub utylizowane niewłaściwie, mogą potencjalnie być niebezpieczne dla zdrowia ludzkiego i środowiska. Są jednak kluczowe dla prawidłowego funkcjonowania urządzenia. Urządzenia oznaczone tym symbolem nie mogą być usuwane z odpadami domowymi. Wskazówki dotyczące składników (REACH) Aktualne informacje dotyczące składników znajdują się pod: www.kaercher.com/REACH Symbole na urządzeniu Para UWAGA - niebezpieczeństwo oparzenia W każdym kraju obowiązują warunki gwarancji określone przez odpowiedniego lokalnego dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego. (Adres znajduje się na odwrocie) Zabezpieczenia 몇 OSTROŻNIE Zabezpieczenia chronią użytkownika i nie wolno ich modyfikować ani obchodzić. Regulator ciśnienia Podczas pracy regulator ciśnienia utrzymuje możliwie stałe ciśnienie w kotle. Po osiągnięciu maksymalnego ciśnienia roboczego 4 bar w kotle grzałka wyłącza się i włącza się ponownie przy spadku ciśnienia w kotle na skutek poboru pary. Termostat w kotle Gdy w przypadku usterki w kotle nie ma wody, to temperatura w kotle rośnie. Termostat zabudowany w kotle wyłącza ogrzewanie. Normalna praca jest ponownie możliwa, gdy kocioł jest wypełniony. Termostat zabezpieczający W przypadku usterki regulatora ciśnienia i przegrzania się termostatu kotła urządzenie zostanie wyłączone przez termostat zabezpieczający. W celu zresetowania termostatu bezpieczeństwa należy zwrócić się do serwisu KÄRCHER. Właz serwisowy Właz serwisowy jest jednocześnie zaworem nadciśnieniowym. Stanowi on zamknięcie kotła pozwalające na utrzymanie ciśnienia pary. W przypadku uszkodzenia regulatora ciśnienia i wzrostu ciśnienia w kotle, pokrywa kotła otwiera się i para uchodzi przez właz serwisowy na zewnątrz. Przed ponownym uruchomieniem urządzenia należy zwrócić się do właściwego serwisu KÄRCHER. UWAGA – Przeczytać instrukcją obsługi! PL – 5

Opis urządzenia Rysunek Odpowiedni element wyposażenia osadzić na pistolecie parowym. Użyć dźwigni włącznika pary. Ilustracje, patrz strona rozkładana 4

A10 A11 A12 A13 A14 A15 Zbiornik na wodę Otwór wlewu w zbiorniku czystej wodu Włącz wyłącznik Wyłącz wyłącznik Kontrolka - Ogrzewanie (ZIELONA) Kontrolka - Brak wody (CZERWONA) Uchwyt do noszenia przenoszenia Uchwyt na akcesoria Uchwyt na akcesoria Właz serwisowy Schowek na przewód zasilający Uchwyt postojowy do dyszy podłogowej Przewód zasilający z wtyczką Wirniki (2 sztuki) Kółko skrętne

pistolet parowy Dźwignia parowania przycisk odblokowujący Przełącznik preselekcyjny ilości pary (z zabezpieczeniem przed dziećmi) wąż pary

dysza ze strumieniem punktowym szczotka okrągła Czarny szczotka okrągła Czerwony Dysza Power szczotka okrągła Wielki

dysza ręczna nakładka frotte Powłoka z mikrofibry

Rury przedłużające (2 szt.) przycisk odblokowujący

Ssawka podłogowa Pokrywy boczne Ścierka do podłóg z mikrofibry Ścierka do podłóg z mi- 2 szt. krofibry

Działanie Ilustracje, patrz strona rozkładana 3 Montaż akcesoriów Napełnić zbiornik na wodę Wodę w zbiorniku można w każdej chwili uzupełnić. UWAGA Nie używać wody kondensacyjnej z suszarki do bielizny! Nie wlewać środków czyszczących ani innych dodatków (np. środków zapachowych)! Nie używać czystej wody destylowanej! Maks. 50% wody destylowanej i 50% wody z wodociągu. Nie stosowanej zebranej wody deszczowej! Zbiornik na wodę można napełniać wprost na urządzeniu lub też po zdjęciu z urządzenia. Zdejmowanie zbiornika wody Zbiornik wody pociągnąć pionowo w górę. Zbiornik napełnić pionowo pod kranem aż do znaku „MAX”. Włożyć zbiornik wody i docisnąć ku dołowi, aż zaskoczy. Wprost przy urządzeniu Wodę wlać z pojemnika do lejka. Napełnić aż do oznaczenia „MAX”. Pałeczki do odkamieniania Skrócona instrukcja obsługi Rysunki patrz strona 2 Rysunek Napełnić zbiornik wody do znaku „MAX”. Włączenie urządzenia Rysunek Podłączyć urządzenie do zasilania. Włączenie urządzenia Rysunek Kontrolka zielona - Ogrzewanie włączone Gdy kontrolka ogrzewania świeci się światłem ciągłym, oczyszczacz parowy jest gotowy do pracy.

Rysunek Włożyć i unieruchomić w zapadce kółko skrętne i kółka bieżne. Rysunek Rysunek Połączyć akcesoria (patrz rozdział „Zastosowanie wyposażenia“) przy użyciu pistoletu parowego. W tym celu otwartą końcówkę elementu nasadzić na pistolet parowy i nasunąć tak daleko, aż przycisk odblokowujący pistoletu parowego się zaczepi. Rysunek W razie potrzeby użyć rurek przedłużających. W tym celu połączyć jedną lub obydwie rurki przedłużające z pistoletem parowym. Na wolny koniec rury przedłużającej nasunąć żądany element wyposażenia. Zdejmowanie akcesoriów Ustawić przełącznik preselekcyjny do tyłu (dźwignia włącznika pary zablokowana). Rysunek W celu odłączenia elementów wyposażenia należy nacisnąć przycisk odblokowujący i pociągnąć elementy w przeciwnych kierunkach. Ustawić urządzenie na stabilnym podłożu. Wtyczkę sieciową włożyć do gniazdka. Nacisnąć przycisk Włącz wyłącznik, aby włączyć urządzenie. PL – 6 Wskazówka Gdy w kotle woda się skończy lub będzie jej bardzo mało, to rusza pompa i tłoczy wodę ze zbiornika do kotła parowego. To napełnianie może potrwać kilka minut. Zaczekać, aż kontrolka ogrzewania będzie się świecić światłem ciągłym. Urządzenie jest gotowe do pracy. Uzupełnianie wody W przypadku braku wody w zbiorniku miga czerwona kontrolka braku wody i rozlega się sygnał dźwiękowy. Napełnić zbiornik wody do znaku „MAX”. Wskazówka W krótkich interwałach czasu pompa próbuje napełnić kocioł parowy. Jeżeli napełnianie się powiedzie, czerwona kontrolka zgaśnie. Regulacja ilości pary Przy użyciu przełącznika preselekcyjnego reguluje się wydostającą się ilość pary. Przełącznik preselekcyjny posiada trzy ustawienia: Maksymalna ilość wody Zredukowana ilość pary Brak pary - zabezpieczenie przed dziećmi Wskazówka: W tym położeniu nie można użyć dźwigni włącznika pary. Ustawić przełącznik preselekcyjny na żądaną ilość pary. Nacisnąć dźwignię włącznika pary, kierując pistolet parowy najpierw na ściereczkę, aż para zacznie wydobywać się równomiernie. Wyłączanie urządzenia Rysunek Nacisnąć przycisk Wyłącz wyłącznik, aby wyłączyć urządzenie. Rysunek Trzymać wciśniętą dźwignię włącznika pary, aż przestanie wydobywać się para. W zbiorniku nie ma już ciśnienia. Zabezpieczenie przed dziećmi przesunąć do tyłu (dźwignia włącznika pary zablokowana). Wyciągnąć wtyczkę z gniazdka. Ze zbiornika usunąć resztkę wody. Przechowywanie urządzenia Rysunek Rysunek Nałożyć rurki przedłużające na wielkie uchwyty na akcesoria. Nałożyć dyszę ręczną i dyszę ze strumieniem punktowym na rurki przedłużające. Zamocować wielką szczotkę okrągłą na dyszę ze strumieniem punktowym. Włożyć małą szczotkę okrągłą i dysze do średniego uchwytu na akcesoria. Zawiesić dyszę podłogową w pozycji parkowania. Okręcić przewód parowy o rurki przedłużające, a pistolet parowy włożyć do dyszy podłogowej. Zastosowanie wyposażenia Ważne zasady użytkowania Czyszczenie podłóg Zaleca się przed użyciem oczyszczacza parowego zamieść lub odkurzyć podłoże. W ten sposób uwalnia się podłoże od kurzu wzgl. luźnych cząsteczek już przed wilgotnym czyszczeniem. Odświeżanie tekstyliów Przed użyciem urządzenia parowego do czyszczenia tekstyliów należy zawsze najpierw w niewidocznym miejscu sprawdzić odporność tych materiałów na parę: Najpierw zwilżyć parą, następnie pozostawić do wyschnięcia, a potem sprawdzić, czy nie miały miejsca zmiany w kolorze lub kształcie. Czyszczenie powierzchni powlekanych lub lakierowanych Przy czyszczeniu mebli kuchennych i pokojowych, drzwi, parkietów, powierzchni lakierowanych lub powlekanych tworzywem sztucznym mogą się oddzielić wosk, politura meblowa, okładzina z tworzywa sztucznego albo farba wzgl. mogą powstać plamy. Przy czyszczeniu tych powierzchni należy krótko naparować ścierkę, a następnie wytrzeć nią meble. UWAGA Nie kierować pary na oklejone krawędzie, ponieważ okleina może się odkleić. Nie używać urządzenia do czyszczenia nielakierowanych podłóg drewnianych ani parkietowych. Czyszczenie szkła Przy niskich temperaturach zewnętrznych, przede wszystkim w zimie, należy ogrzać szybę okienną, lekko zwilżając parą powierzchnię szyby. W ten sposób unika się naprężenia powierzchni, które może prowadzić do pęknięcia szyby. Następnie należy wyczyścić powierzchnię okna za pomocą dyszy ręcznej i powłoki. Do usunięcia wody należy użyć ściągaczki do okien lub wytrzeć powierzchnie do sucha. UWAGA Nie kierować pary na lakierowane miejsca ramy okiennej, by ich nie uszkodzić. Pistolet parowy Pistoletu parowego można używać bez żadnych akcesoriów, np. – do usuwania lekkich fałdów z wiszących ubrań, kierując na nie parę z odległości 10-20 cm. – do odkurzania roślin. Tutaj należy zachowywać odległość od 20-40 cm. – do wilgotnego wycierania kurzów, ściereczkę lekko zwilżając parą, a następnie wycierając nią meble. PL – 7

Dysza ze strumieniem punktowym Im bliżej znajduje się ona od zanieczyszczonego miejsca, tym większa skuteczność czyszczenia, gdyż temperatura i stężenie pary u wylotu dyszy są najwyższe. Szczególnie praktyczne do czyszczenia trudno dostępnych miejsc, szczelin, armatury, odlewów, umywalek, toalet, żaluzji wzgl. grzejników. Silne osady kamienia można przed czyszczeniem parowym pokropić octem lub kwasem cytrynowych, pozostawić na 5 minut, a następnie wyczyścić parą. Rysunek Zamontować dyszę ze strumieniem punktowym na pistolet parowy. Szczotka okrągła (mała) Szczotkę okrągłą można jako uzupełnienie zamontować na dyszę ze strumieniem punktowym. Przez szczotkowanie można w łatwiejszy sposób usunąć silne zanieczyszczenia. UWAGA Nie nadaje się do czyszczenia delikatnych powierzchni. Rysunek Zamocować szczotkę okrągłą na dyszy ze strumieniem punktowym. Dysza Power Dyszę Power można jako uzupełnienie zamontować na dyszę ze strumieniem punktowym. Dysza Power zwiększa prędkość wydobywania się pary. Z tego względu dobrze nadaje się do czyszczenia szczególnie mocnych zanieczyszczeń, przedmuchiwania rogów, fug itd. Rysunek Zamocować dyszę Power odpowiednio do szczotki okrągłej na dyszy ze strumieniem punktowym. Szczotka okrągła (wielka) Szczotkę okrągłą można jako uzupełnienie zamontować na dyszę ze strumieniem punktowym. Za pomocą tej szczotki okrągłej można czyścić wielkie okrągłe powierzchnie (np. zlew, wanienka do prysznica, wanna, armatura łazienkowa). UWAGA Nie nadaje się do czyszczenia delikatnych powierzchni. Rysunek Zamocować szczotkę okrągłą na dyszy ze strumieniem punktowym. Rysunek Połączyć rurki przedłużające z pistoletem parowym. Zamocować dyszę podłogową przy rurce przedłużającej. Rysunek Ścierkę do podłóg zamocować na dyszy podłogowej. – Przechylić rurkę przedłużającą daleko do przodu, aż się ustawi pionowo, w ten sposób pokrywy boczne dyszy podłogowej składają się do dołu. – Ustawić dyszę podłogową na powłoce, żeby pokrywy boczne wsunęły się do obydwu nakładek powłoki. – Rurkę przedłużającą ponownie przechylić do tyłu, w ten sposób naciskają się pokrywy boczne i powłoka spoczywa mocno przy dyszy podłogowej. Parkowanie dyszy podłogowej Rysunek Podczas krótkich przerw w pracy zawiesić dyszę podłogową na uchwycie postojowym. Czyszczenie i konserwacja Płukanie kotła parowego Kocioł parowy urządzenia czyszczącego należy płukać nie rzadziej niż po każdym 10-tym napełnieniu. Wyciągnąć wtyczkę z gniazdka. Odczekać, aż oczyszczacz parowy ostygnie. Opróżnić zbiornik na wodę. Z uchwytów wyjąć akcesoria. Rysunek Otworzyć właz serwisowy. W tym celu założyć otwartą końcówkę rury przedłużającej na właz serwisowy, zazębić w prowadnicy i nakręcić. Napełnić kocioł parowy wodą i mocno nachylić. W ten sposób oddzielają się pozostałości kamienia, które osadziły się na dnie kotła parowego. Rysunek Całkowicie wylać wodę z kotła. Odkamienianie kotła parowego Ponieważ na ścianach kotła osadza się kamień, dlatego zaleca się, by kocioł był odkamieniany następująco (NZ = napełnienia zbiornika): Zakres twardości ° dH mmol/l

Przeciągnąć nakładkę przez dyszę ręczną. Nadaje się szczególnie do małych powierzchni zmywalnych, kabin prysznicowych i luster. Rysunek Zamontować dyszę ręczną na pistolet parowy. III twarda 14-21 2,5-3,8

Ssawka podłogowa Nadaje się do wszystkich zmywalnych wykładzin podłogowych i ściennych, np. podłóg kamiennych, płytek podłogowych i podłóg z PCW. Na silnie zabrudzonych powierzchniach pracować powoli, aby para mogła działać przez dłuższy czas. Wskazówka Pozostałości po środkach czyszczących lub emulsjach pielęgnacyjnych, które znajdują się jeszcze na czyszczonej powierzchni, mogą przy czyszczeniu parą prowadzić do powstawania smug, które jednak przy kilkakrotnym zastosowaniu znikają.

Wskazówka Informacji o stopniu twardości wody wodociągowej udzielają lokalne przedsiębiorstwa wodociągowe. Wyciągnąć wtyczkę z gniazdka. Odczekać, aż oczyszczacz parowy ostygnie. Opróżnić zbiornik na wodę. Z uchwytów wyjąć akcesoria. Rysunek Otworzyć właz serwisowy. W tym celu założyć otwartą końcówkę rury przedłużającej na właz serwisowy, zazębić w prowadnicy i nakręcić. PL – 8 Rysunek Całkowicie wylać wodę z kotła. Do odkamieniania używać pałeczek do odkamieniania KÄRCHER. Przy stosowaniu roztworu odkamieniacza przestrzegać wskazówek dotyczących dozowania na opakowaniu. Roztwór odkamieniacza wlać do zbiornika i pozostawić, tak aby czas oddziaływania roztworu wyniósł ok. 8 godzin. Po 8 godzinach wylać całość roztworu odkamieniacza. W kotle pozostaje jeszcze resztka roztworu, dlatego należy go przepłukać dwa do trzech razy zimną wodą, aby usunąć wszystkie pozostałości odkamieniacza. Rysunek Całkowicie wylać wodę z kotła. Wysuszyć schować na przewód sieciowy. Właz serwisowy dokręcić rurą przedłużającą. Napełnić zbiornik na wodę Urządzenie jest gotowe do pracy. Pielęgnacja wyposażenia Wskazówka Ścierka do podłóg i powłoka na dyszę ręczną są uprane i mogą być od razu użyte do pracy z parowym urządzeniem czyszczącym. Zanieczyszczone ścierki do podłóg i powłoki myć w pralce przy temp. 60°C. Nie używać płynów zmiękczających, aby ścierki były w stanie dobrze wchłonąć brud. Ścierki z frotté nadają się do użycia w suszarce. Ścierki z mikrofibry nie nadają się do suszenia w suszarkach. Usuwanie usterek Duże zużycie wody Zbiornik parowy jest pokryty kamieniem Usunąć kamień ze zbiornika. Dane techniczne Zasilanie elektryczne Napięcie 220-240 V 1~50-60 Hz Stopień zabezpieczenia Klasa ochrony IPX4

Wydajność Moc grzewcza 2000 W Maks. ciśnienie robocze 0,35 MPa Czas nagrzewania Ilość pary Parowanie stałe Uderzenie pary maks. 4 minut 50 g/min 110 g/min Pojemność Zbiornik na wodę 0,8 l Kocioł parowy 0,5 l Wymiary Ciężar (bez akcesoriów) 4,1 kg Długość 350 mm szerokość 280 mm wysokość Zmiany techniczne zastrzeżone! 270 mm Zakłócenia mają zwykle proste przyczyny, które użytkownik może usunąć sam, korzystając z poniższego przeglądu. W razie wątpliwości lub nie wymienionych tutaj awarii należy się zwrócić do autoryzowanego serwisu. Długi czas nagrzewania Zbiornik parowy jest pokryty kamieniem Usunąć kamień ze zbiornika. Brak pary Kontrolka braku wody miga na czerwono i rozlega się sygnał dźwiękowy Brak wody w zbiorniku. Napełnić zbiornik wody do znaku „MAX”. Kontrolka braku wody świeci się na czerwono Brak wody w zbiorniku parowym. Zadziałało zabezpieczenie termiczne pompy. Wyłączyć urządzenie. Napełnić zbiornik na wodę Włączenie urządzenia Niewłaściwie założono zbiornik wody albo jest on pokryty kamieniem. Wyjąć zbiornik wody i wypłukać. Włożyć zbiornik wody i docisnąć ku dołowi, aż zaskoczy. Dźwignia parowania nie daje się nacisnąć Dźwignia włącznika pary jest zabezpieczona blokadą / zabezpieczeniem przed dziećmi. Ustawić przełącznik preselekcyjny ilości pary do przodu. PL – 9

Wyposażenie specjalne Nr katalogowy Zestaw powłok z mikrofibry do dyszy 2.863-020 podłogowej Comfort Plus 2 powłoki delikatne z wysokiej jakości mikrofibry Zestaw ściereczek z mikrofibry, powłoka delikatna 2.863-174 2 nakładki delikatne z wysokiej jakości mikrofibry. Nakładki z frotté 6.370-990 5 powłoki z bawełny Zestaw szczotek okrągłych 2.863-058 4 szczotki okrągłe do dyszy ze strumieniem punktowym Zestaw mosiężnych szczotek okrą2.863-061 głych do usuwania silnych zanieczyszczeń. Idealne do niewrażliwych powierzchni. Szczotka okrągła ze skrobaczką 2.863-140 Szczotka okrągła ze skrobaczką i dwoma rzędami żaroodpornej szczeciny. Nie nadaje się do delikatnych powierzchni. Wielka szczotka okrągła 2.863-022 Dzięki wielkiej powierzchni czyszczącej oferuje jeszcze więcej możliwości zastosowania, szczególnie na wielkich powierzchniach. Dysza Power i przedłużacz 2.884-282 Do czyszczenia ze zwiększoną siłą czyszczenia trudno dostępnych miejsc (np. kątów). Szczotka parowa turbo 2.863-159 Do tych rodzajów czyszczenia, przy których normalnie trzeba szorować Dysza do tekstyliów 4.130-390 Do odświeżania ubrań i tekstyliów. Narzędzie do odklejania tapet 2.863-062 do usuwania tapet i resztek kleju Pałeczki do odkamieniania (9 szt.) 6.295-206
