NÁVOD K OBSLUZE SC4 KARCHER

Obsah Obecná upozornění . . . . . . . . . . . . . . . . . . . . Bezpečnostní zařízení . . . . . . . . . . . . . . . . . . Popis zařízení . . . . . . . . . . . . . . . . . . . . . . . . Stručný návod . . . . . . . . . . . . . . . . . . . . . . . . Provoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Používání příslušenství . . . . . . . . . . . . . . . . . Ošetřování a údržba . . . . . . . . . . . . . . . . . . . Pomoc při poruchách . . . . . . . . . . . . . . . . . . Technické údaje. . . . . . . . . . . . . . . . . . . . . . . Zvláštní příslušenství. . . . . . . . . . . . . . . . . . . Náhradní díly

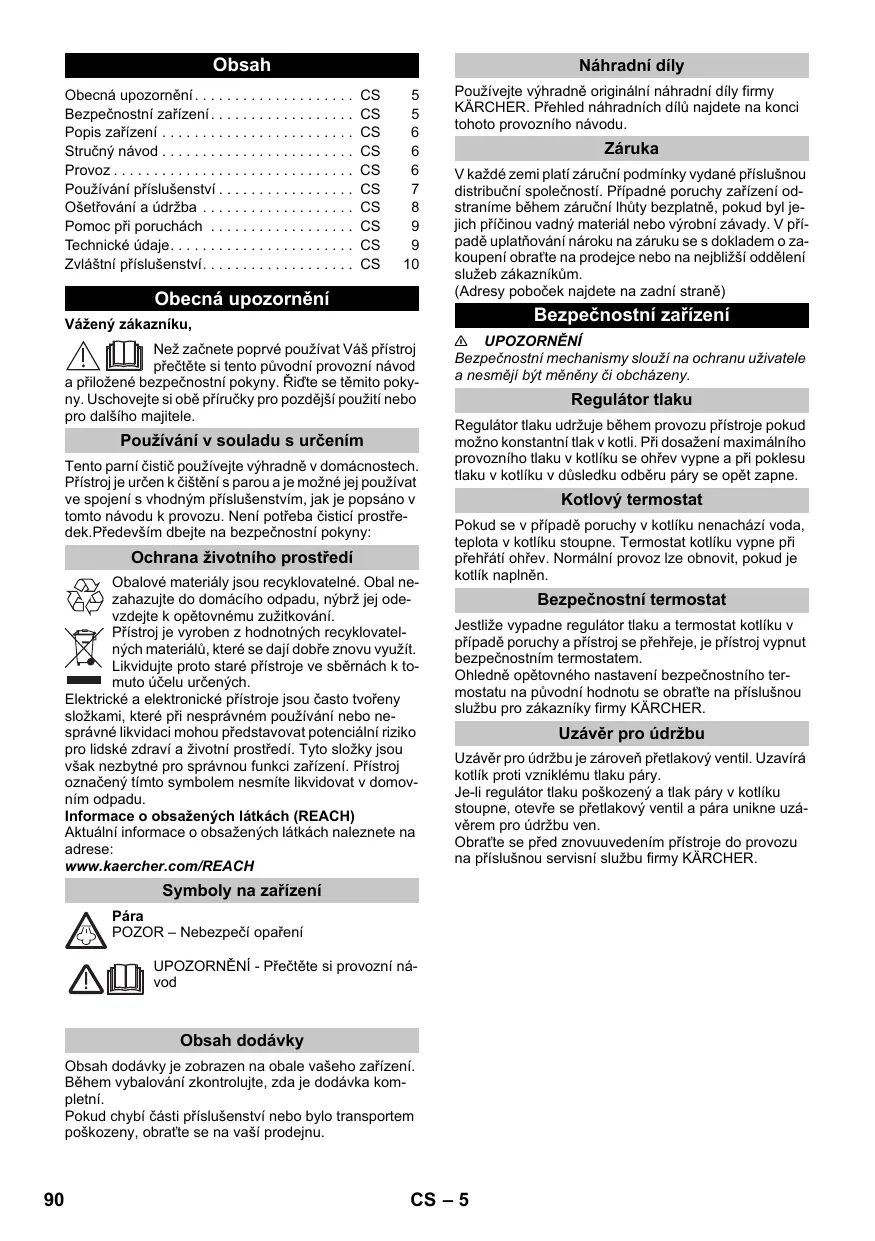

Obecná upozornění Používejte výhradně originální náhradní díly firmy KÄRCHER. Přehled náhradních dílů najdete na konci tohoto provozního návodu. Záruka V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům. (Adresy poboček najdete na zadní straně) Bezpečnostní zařízení Vážený zákazníku, Než začnete poprvé používat Váš přístroj přečtěte si tento původní provozní návod a přiložené bezpečnostní pokyny. Řiďte se těmito pokyny. Uschovejte si obě příručky pro pozdější použití nebo pro dalšího majitele. Používání v souladu s určením Tento parní čistič používejte výhradně v domácnostech. Přístroj je určen k čištění s parou a je možné jej používat ve spojení s vhodným příslušenstvím, jak je popsáno v tomto návodu k provozu. Není potřeba čisticí prostředek.Především dbejte na bezpečnostní pokyny: Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování. Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených. Elektrické a elektronické přístroje jsou často tvořeny složkami, které při nesprávném používání nebo nesprávné likvidaci mohou představovat potenciální riziko pro lidské zdraví a životní prostředí. Tyto složky jsou však nezbytné pro správnou funkci zařízení. Přístroj označený tímto symbolem nesmíte likvidovat v domovním odpadu. Informace o obsažených látkách (REACH) Aktuální informace o obsažených látkách naleznete na adrese: www.kaercher.com/REACH 몇 UPOZORNĚNÍ Bezpečnostní mechanismy slouží na ochranu uživatele a nesmějí být měněny či obcházeny. Regulátor tlaku Regulátor tlaku udržuje během provozu přístroje pokud možno konstantní tlak v kotli. Při dosažení maximálního provozního tlaku v kotlíku se ohřev vypne a při poklesu tlaku v kotlíku v důsledku odběru páry se opět zapne. Kotlový termostat Pokud se v případě poruchy v kotlíku nenachází voda, teplota v kotlíku stoupne. Termostat kotlíku vypne při přehřátí ohřev. Normální provoz lze obnovit, pokud je kotlík naplněn. Bezpečnostní termostat Jestliže vypadne regulátor tlaku a termostat kotlíku v případě poruchy a přístroj se přehřeje, je přístroj vypnut bezpečnostním termostatem. Ohledně opětovného nastavení bezpečnostního termostatu na původní hodnotu se obraťte na příslušnou službu pro zákazníky firmy KÄRCHER. Uzávěr pro údržbu Uzávěr pro údržbu je zároveň přetlakový ventil. Uzavírá kotlík proti vzniklému tlaku páry. Je-li regulátor tlaku poškozený a tlak páry v kotlíku stoupne, otevře se přetlakový ventil a pára unikne uzávěrem pro údržbu ven. Obraťte se před znovuuvedením přístroje do provozu na příslušnou servisní službu firmy KÄRCHER. Symboly na zařízení Pára POZOR – Nebezpečí opaření UPOZORNĚNÍ - Přečtěte si provozní návod Obsah dodávky Obsah dodávky je zobrazen na obale vašeho zařízení. Během vybalování zkontrolujte, zda je dodávka kompletní. Pokud chybí části příslušenství nebo bylo transportem poškozeny, obraťte se na vaší prodejnu.

CS – 5 ilustrace Připojte příslušenství na parní pistoli. Stiskněte pákový spínač páry. Popis zařízení Ilustrace najdete na rozkládací stránce 4 Provoz Ilustrace najdete na rozkládací stránce 3

A10 A11 A12 A13 A14 A15 Nádrž na vodu Plnicí otvor nádrže na čistou vodu Spínač - Zapínání (Ein) Spínač - Vypínání (Aus) Kontrolka - ohřev (ZELENÁ) Kontrolka - nedostatek vody (ČERVENÁ) Držadlo Držák na příslušenství Držák na příslušenství Uzávěr údržby Ukládací prostor pro síťové přívodní vedení Odkládací místo pro podlahovou trysku Síťové napájecí vedení se zástrčkou Oběžná kola (2 kusy) Řídicí válec

Pistole na páru Spínač páry Tlačítko na odjištění (odblokování) Přepínací spínač množství páry (s dětskou pojistkou) Hadice na vedení páry

Hubice na bodový paprsek páry Kotoučový kartáč Černá Kotoučový kartáč Červená Výkonná tryska Kotoučový kartáč Veliký

Ruční hubice Potah z froté Potah z mikrovlákna

Prodlužovací trubka (2 kusy) Tlačítko na odjištění (odblokování)

Hubice na čištění podlah Boční klapky Hadr na podlahu z mikrovlákna Hadr na podlahu z mikrovlákna

Odvápňovací tyčky Montáž příslušenství Ilustrace Nasaďte a zaaretujte vodicí kladku a kolečka. Ilustrace Ilustrace Potřebné příslušenství (viz kapitola "Použití příslušenství") připojte k parní pistoli. K tomu nasaďte otevřený konec příslušenství na parní pistoli a posunujte po parní pistoli, dokud odjišt'ovací tlačítko parní pistole nezaskočí. Ilustrace V případě potřeby použijte prodlužovací trubku. V případě potřeby namontujte jednu popř. obě prodlužovací trubky na parní pistoli. Potřebné příslušenství nasuňte na volný konec prodlužovací trubky. Odpojení příslušenství Přepínací spínač množství páry přepněte dozadu (pákový spínač páry je zablokován). Ilustrace Za účelem oddělení dílů příslušenství stiskněte odjišťovací tlačítko a díly tahem oddělte. Doplňte vodní nádrž Vodní nádrž můžete doplňovat kdykoliv. POZOR Nepoužívejte kondenzovanou vodu z prádelní sušičky! Nenaplňujte čistící prostředky ani jiné přísady (např. parfémy)! Nepoužívejte čistou destilovanou vodu! Max. 50% destilované vody a 50% vody z vodovodu. Nepoužívejte zachycenou dešťovou vodu! Vodní nádrž je možné při plnění vyjmout nebo doplňovat přímo v přístroji. Vyjměte nádrž na vodu Vodní nádrž vytáhněte svisle nahoru. Naplňte vodní nádrž ve svislé poloze pod vodovodním kohoutem až po značku "MAX". Nasaďte vodní nádrž a zatlačte ji dolů až se zaaretuje. Přímo v přístroji Vodu nalijte z nádoby do plnicí nálevky. Naplňte vodní nádrž až po značku "MAX". 2 ks Stručný návod ilustrace viz stránka 2 Zapnutí přístroje ilustrace Naplňte vodní nádrž až po značku "MAX". ilustrace Zasuňte sít'ovou zástrčku do zásuvky. Zapnutí přístroje. ilustrace Kontrolka - ohřev bliká zeleně. Jakmile se trvale rozsvítí kontrolka - topení je parní čistič připraven k použití. Přístroj pokládejte na pevný povrch. Zapojte sít'ovou zástrčku do zásuvky. Chcete-li přístroj zapnout, stiskněte spínač Zap (Ein). Upozornění Pokud je v parním kotli příliš málo vody nebo není voda žádná, žene čerpadlo automaticky vodu z vodní nádrže do parního kotle. Proces plnění může trvat několik minut. Vyčkejte, dokud neustane blikání kontrolky - ohřevu. Parní čistič je připraven k použití. CS – 6

Doplňování vody V případě nedostatku vody ve vodní nádrži bliká kontrolka - nedostatek vody červeně a zazní zvukový signál. Naplňte vodní nádrž až po značku "MAX". Upozornění Vodní čerpadlo se v krátkých intervalech pokouší plnit parní kotel. Pokud je plnění úspěšné, vypne se červená kontrolka. Regulace množství páry Pomocí přepínače množství páry se nastavuje množství vycházející páry. Přepínač má tři pozice. Maximální množství páry Snížené množství páry Bez páry - dětská pojistka Upozornění: V této pozici nelze používat pákový spínač páry. Nastavte přepínač na požadované množství páry. Stiskněte pákový spínač páry, přitom nejprve namiřte parní pistoli na kus tkaniny a počkejte, dokud nezačne pára proudit rovnoměrně. Vypnutí přístroje Ilustrace Chcete-li přístroj vypnout, stiskněte spínač Vyp (Aus). Ilustrace Tiskněte pákový spínač páry, dokud nepřestane vycházet pára. Kotlík zařízení je nyní bez tlaku. Dětskou pojistku přepněte dozadu (pákový spínač páry je zablokován). Vytáhněte zástrčku ze sítě. Vypusťte zbytkovou vodu z vodní nádrže. Uložení přístroje Ilustrace Ilustrace Prodlužovací trubku zasuňte do velkého držáku na příslušenství. Ruční hubici a bodovou postřikovací hubici nasaďte vždy na jednu prodlužovací trubku. Na bodovou trysky upevněte velký kulatý kartáč. Malý kulatý kartáč a trysky zasuňte do středního držáku na příslušenství. Podlahovou hubici zavěste do parkovacího úchytu. Parní hadici obtočte kolem prodlužovací trubky a parní pistoli zasuňte do podlahové hubice.

Používání příslušenství Důležité pokyny pro používání Čištění podlahových ploch Před používáním parního čističe doporučuje zamést nebo vysát podlahu. Tak je podlaha očištěna před vlhkým čištěním od nečistot/volných částic. Čištění textilií Před ošetřováním parním čističem vyzkoušejte prosím vždy na skrytém místě snášenlivost s textiliemi: Nejprve napařit, pak nechte uschnout a následně zkontrolujte, zda nedošlo ke změně barvy nebo tvaru. Čištění povrstvených nebo lakovaných povrchů Při čištění lakovaných a plastových povrchů jako např. kuchyňského nábytku a nábytku v obytných místnostech, dveří, parket se může rozpustit vosk, politura nábytku, plastový povlak nebo barva, popř. mohou vznikat skvrny. Při čištění takových povrchů krátce napařte hadřík a pak jím otřete povrch. POZOR Nikdy nemiřte párou na klížené hrany, protože by se mohl nákližek uvolnit. Nepoužívejte zařízení k čištění dřevěných nebo parketových podlah neuzavřených lakem. Čištění skla Při nízkých venkovních teplotách, především pak v zimě, je třeba okenní tabuli nejprve nahřát tak, že celou její plochu lehce napaříte. Tak se odstraní pnutí na povrchu, které by mohlo vést v prasknutí skla. Následně vyčistěte okenní plochy ruční hubicí a potahem. K setření vody použijte stěrku na okna nebo plochy vysušte. POZOR Nemiřte parou na lakem uzavřená místa okenních rámů, abyste je nepoškodili. Parní pistole Parní pistoli můžete používat i bez příslušenství, například: – k odstranění malých záhybů z visících kusů oděvů tak, že je napaříte ze vzdálenosti 10-20 cm. – k odstraňování prachu z rostlin. Zde udržujte vzdálenost 20-40 cm. – k vlhkému utírání prachu napařením utěrky a následným utíráním nábytku. CS – 7

Bodová postřikovací hubice Čím blíže je hubice ke znečištěnému místu, tím vyšší je účinek čištění, jelikož je na výstupu z hubice teplota a pára na nejvyšší úrovni. Zvláště praktické k čištění těžce přístupných míst, mezer, armatur, odpadních vedení, umyvadel, záchodů, žaluzií a topných těles. Pevné usazeniny vodního kamene je možné před čištěním parou potřít octem nebo citronovou kyselinou, nechat na 5 minut působit, a poté vyčistit parou. Ilustrace Namontujte bodovou trysku na parní pistoli. Kulatý kartáč (malý) Kulatý kartáč lez nasadit na hubici bodového paprsku. Kartáčováním lze snadněji čistit těžce smyvatelné nečistoty. POZOR Nehodí se k čištění citlivých ploch. Ilustrace Připevněte kulatý kartáč na hubici bodového paprsku. Výkonná tryska Výkonnou trysku lze nasadit na hubici bodového paprsku. Výkonná tryska zvyšuje rychlost výstupu páry. Proto je velmi vhodná na čištění zvlášť špatně omyvatelných nečistot, rohů, spárů atd. Ilustrace Upevněte výkonnou trysku na bodovou postřikovací hubici s přihlédnutím na tvar kulatého kartáče. Kulatý kartáč (velký) Nakloňte prodlužovací trubku dopředu tak, aby byla ve svislé poloze, tím se sklopí boční klapky podlahové hubice směrem dolů. – Postavte podlahovou hubici na hadr na podlahu tak, aby se boční klapky zasunuly do obou spojek na hadru. – Prodlužovací trubku opět nakloňte zpět, takto se zaaretují boční klapky a hadr je upevněn k podlahové hubici. Zaparkování podlahové hubice Ilustrace Při přerušení práce zavěste podlahovou hubici do parkovacího úchytu. Ošetřování a údržba Vyplachování parního kotle Parní kotel čisticího zařízení byste měli vypláchnout nejpozději po každém 10. plnění nádrže. Vytáhněte zástrčku ze sítě. Nechte parní čistič vychladnout. Vyprázdněte nádrž na vodu. Vyjměte příslušenství z držáků pro příslušenství. Ilustrace Otevřete uzávěr pro údržbu. Nasaďte otevřený konec prodlužovací trubky na uzávěr pro údržbu, zaklapněte do úchytky a vyšroubujte. Parní kotel naplňte vodou a pevně jím otočte. Tím se uvolní zbytky vápenných usazenin, které se usadily na dně parního kotle. Ilustrace Zcela vypusťte vodu z parního kotle. Odvápnění parního kotle Kulatý kartáč lez nasadit na hubici bodového paprsku. Pomocí tohoto kulatého kartáče je možné čistit velké zaoblené plochy (např. umyvadla, sprchové vany, vany, kuchyňské dřezy). POZOR Nehodí se k čištění citlivých ploch. Ilustrace Připevněte kulatý kartáč na hubici bodového paprsku. Ruční hubice Navlékněte potah přes ruční hubici. Zvláště vhodný na malé omývatelné plochy, sprchovací kabiny a zrcadla. Ilustrace Na parní pistoli namontujte ruční hubici. Podlahová hubice Hodí se na omývatelné obklady stěn a podlahoviny, např. kamenné podlahy, dlaždice a podlahy z PVC. Na silně znečištěných plochách pracujte pomalu, aby mohla pára déle působit. Upozornění Zbytky čisticích prostředků nebo ošetřovacích emulzí, které se nacházejí na plochách určených k čištění, by mohly při parním čištění způsobovat pruhy, které však při několikanásobné aplikaci mizí. Ilustrace Prodlužovací trubku spojte s parní pistolí. Upevněte podlahovou hubici k prodlužovací trubce. ilustrace K podlahové trubici připevněte podlahovou utěrku. Jelikož se vápenec usazuje na stěnách kotlíku, doporučujeme provádět odvápnění parního kotle v následujících intervalech (TF = plnění nádrže): Oblast tvrdosti ° dH mmol/l

střední 7-14 1,3-2,5

Upozornění Tvrdost vody z vodovodu můžete zjistit na vodohospodářském úřadě nebo v městské vodárně. Vytáhněte zástrčku ze sítě. Nechte parní čistič vychladnout. Vyprázdněte nádrž na vodu. Vyjměte příslušenství z držáků pro příslušenství. Ilustrace Otevřete uzávěr pro údržbu. Nasaďte otevřený konec prodlužovací trubky na uzávěr pro údržbu, zaklapněte do úchytky a vyšroubujte. Ilustrace Zcela vypusťte vodu z parního kotle. K odvápnění použijte odvápňovací tyčky KÄRCHER. Při použití odvápňovacího roztoku se řiďte dávkovacími pokyny uvedenými na obalu. Naplňte kotlík odvápňovacím roztokem a roztok nechte působit po dobu asi 8 hodin. Po 8 hodinách odvápňovací prostředek zcela vylijte. V kotlíku zařízení zůstane ještě zbytkové množství roztoku, vypláchněte proto kotlík dvakrát až třikrát studenou vodou, aby se odstranily všechny zbytky odvápňovacího prostředku. CS – 8

Ilustrace Zcela vypusťte vodu z parního kotle. Vysušte ukládací prostor pro síťový kabel. Sešroubujte uzávěr pro údržbu s prodlužovací trubkou. Doplňte vodní nádrž Parní čistič je připraven k použití. Technické údaje Přívod el. proudu Napětí Stupeň krytí Ošetřování příslušenství Třída krytí Upozornění Hadr na podlahu a potah na ruční hubici byly již předem předeprány a mohou se ihned použít pro práci s přístrojem. Znečištěné hadry na podlahu a potahy perte v pračce na 60 °C. Nepoužívejte máchací prostředek, aby mohly hadry dobře zachytit nečistoty. Hadry z froté jsou vhodné do sušičky. Hadry z mikrovlákna nejsou vhodné do sušičky. Pomoc při poruchách Poruchy mají často jednoduché příčiny, které můžete odstranit sami s pomocí následujících údajů. V případě nejistoty nebo při zde nevyjmenovaných poruchách se laskavě obrat'te na autorizovanou servisní službu firmy Kärcher. Dlouhá doba ohřevu Parní kotlík je zanešený vápnem Odvápněte parní kotlík.

Topný výkon 2000 W Maximální provozní tlak 0,35 MPa Doba ohřevu Množství páry Trvalé napařování Max. proud páry 4 minut 50 g/min 110 g/min Plnicí množství Nádrž na vodu 0,8 l Parní kotel 0,5 l Rozměry Hmotnost (bez příslušenství) 4,1 kg Délka 350 mm Šířka 280 mm Výška 270 mm Kontrolka nedostatku vody bliká červeně a zazní zvukový signál Ve vodní nádrži není voda. Naplňte vodní nádrž až po značku "MAX". Kontrolka - nedostatek vody svítí červeně V parním kotli není voda. Jistič pumpy proti přehřátí byl sepnut. Vypněte přístroj. Doplňte vodní nádrž Zapnutí přístroje. Vodní nádrž není správně nasazená nebo se na ní nachází usazeniny vodního kamene. Vyjměte vodní nádrž a vypláchněte ji. Nasaďte vodní nádrž a zatlačte ji dolů až se zaaretuje. Spínač páry se nedá stisknout Pákový spínač páry je blokován zajištěním / dětskou pojistkou. Přepínací spínač množství páry přepněte do polohy vpředu. Vychází příliš mnoho vody Parní kotlík je zanešený vápnem Odvápněte parní kotlík.

IPX4 Výkonnostní parametry Technické změny vyhrazeny. Bez páry 220-240 V 1~50-60 Hz CS – 9 Zvláštní příslušenství Objednací číslo Sada hadrů z mikrovlákna pro podla- 2.863-020 hovou hubici Comfort Plus 2 měkké hadry na podlahu z kvalitního mikrovlákna. Sada hadrů z mikrovlákna, lehký potah 2.863-174 2 měkké potahy z kvalitního mikrovlákna. froté potahy 6.370-990 5 bavlněných potahů Sada kulatých kartáčů 2.863-058 4 kotoučové kartáče na hubici s bodovým paprskem páry Sada kotoučových kartáčů s mosaz- 2.863-061 nými štětinami K odstranění vytrvalých nečistot. Ideální na čištění necitlivých povrchů. Kotoučový kartáč se škrabkou 2.863-140 Kotoučový kartáč se dvěma řadami teplovzdorných štětin a škrabkou. Nehodí se na čištění citlivých povrchů. Velký kulatý kartáč 2.863-022 Poskytuje díky velké čisticí ploše ještě více možností použití, zejména pak u větších ploch. Proudová tryska a prodlužovák 2.884-282 K čistění špatně přístupných míst (např. rohů) zvýšenou čisticí silou. Parní kartáč turbo 2.863-159 Na čisticí práce, při nichž je jinak nutné drhnout Hubice na údržbu textilií 4.130-390 Na pokropení oblečení a textilu Odstraňovač tapet 2.863-062 k odstraňování tapet a zbytků lepidla Odvápňovací tyčky (9 kusy) 6.295-206 CS – 10
