NAVODILA ZA UPORABO SC4 KARCHER

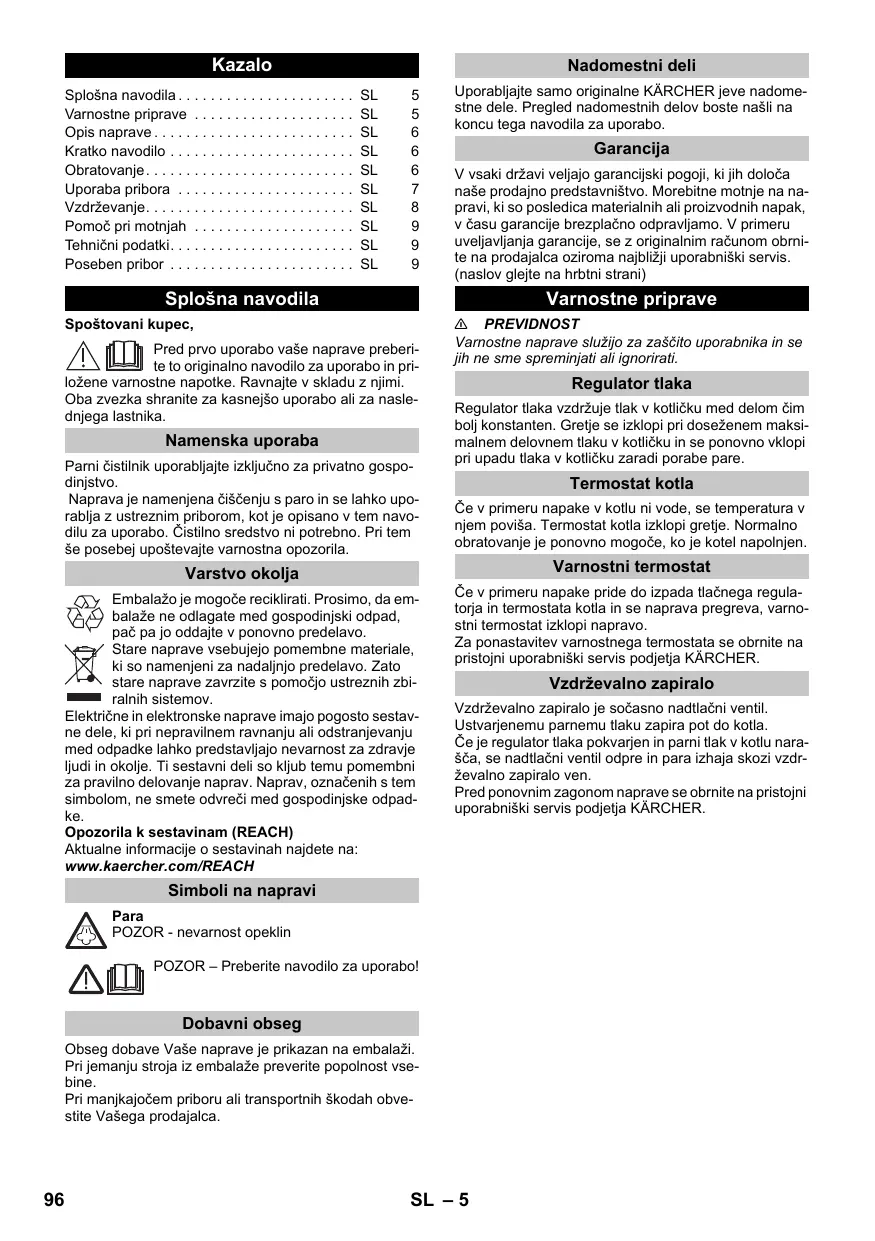

Uporabljajte samo originalne KÄRCHER jeve nadomestne dele. Pregled nadomestnih delov boste našli na koncu tega navodila za uporabo. Garancija V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis. (naslov glejte na hrbtni strani) Splošna navodila Varnostne priprave Spoštovani kupec, Pred prvo uporabo vaše naprave preberite to originalno navodilo za uporabo in priložene varnostne napotke. Ravnajte v skladu z njimi. Oba zvezka shranite za kasnejšo uporabo ali za naslednjega lastnika. Namenska uporaba Parni čistilnik uporabljajte izključno za privatno gospodinjstvo. Naprava je namenjena čiščenju s paro in se lahko uporablja z ustreznim priborom, kot je opisano v tem navodilu za uporabo. Čistilno sredstvo ni potrebno. Pri tem še posebej upoštevajte varnostna opozorila. 몇 PREVIDNOST Varnostne naprave služijo za zaščito uporabnika in se jih ne sme spreminjati ali ignorirati. Regulator tlaka Regulator tlaka vzdržuje tlak v kotličku med delom čim bolj konstanten. Gretje se izklopi pri doseženem maksimalnem delovnem tlaku v kotličku in se ponovno vklopi pri upadu tlaka v kotličku zaradi porabe pare. Termostat kotla Če v primeru napake v kotlu ni vode, se temperatura v njem poviša. Termostat kotla izklopi gretje. Normalno obratovanje je ponovno mogoče, ko je kotel napolnjen. Varstvo okolja Varnostni termostat Embalažo je mogoče reciklirati. Prosimo, da embalaže ne odlagate med gospodinjski odpad, pač pa jo oddajte v ponovno predelavo. Stare naprave vsebujejo pomembne materiale, ki so namenjeni za nadaljnjo predelavo. Zato stare naprave zavrzite s pomočjo ustreznih zbiralnih sistemov. Električne in elektronske naprave imajo pogosto sestavne dele, ki pri nepravilnem ravnanju ali odstranjevanju med odpadke lahko predstavljajo nevarnost za zdravje ljudi in okolje. Ti sestavni deli so kljub temu pomembni za pravilno delovanje naprav. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke. Opozorila k sestavinam (REACH) Aktualne informacije o sestavinah najdete na: www.kaercher.com/REACH Če v primeru napake pride do izpada tlačnega regulatorja in termostata kotla in se naprava pregreva, varnostni termostat izklopi napravo. Za ponastavitev varnostnega termostata se obrnite na pristojni uporabniški servis podjetja KÄRCHER. Vzdrževalno zapiralo Vzdrževalno zapiralo je sočasno nadtlačni ventil. Ustvarjenemu parnemu tlaku zapira pot do kotla. Če je regulator tlaka pokvarjen in parni tlak v kotlu narašča, se nadtlačni ventil odpre in para izhaja skozi vzdrževalno zapiralo ven. Pred ponovnim zagonom naprave se obrnite na pristojni uporabniški servis podjetja KÄRCHER. Simboli na napravi Para POZOR - nevarnost opeklin POZOR – Preberite navodilo za uporabo! Dobavni obseg Obseg dobave Vaše naprave je prikazan na embalaži. Pri jemanju stroja iz embalaže preverite popolnost vsebine. Pri manjkajočem priboru ali transportnih škodah obvestite Vašega prodajalca.

A10 A11 A12 A13 A14 A15 Rezervoar za vodo Odprtina za polnjenje rezervoarja za svežo vodo Stikalo za vklop Stikalo za izklop Kontrolna luč - gretje (ZELENA) Kontrolna lučka - pomanjkanje vode (RDEČA) Ročaj Nosilec za pribor Nosilec za pribor Vzdrževalno zapiralo Shranjevalo za omrežni priključek Parkirno držalo za talno šobo Omrežni priključni vodnik z omrežnim vtičem Tekalna kolesa (2 kosa) Vrtljiva kolesca

Točkovna razpršilna šoba Okrogla krtača Črna Okrogla krtača Rdeča Močna šoba Okrogla krtača Velika

Podaljševalni cevi (2 kosa) Tipka za deblokado

Obratovanje Slike glejte na razklopni strani 3 Montaža pribora Slika Vstavite in zaskočite vodilno kolo in tekalna kolesa. Slika Slika Potreben pribor (glejte poglavje „Uporaba pribora“) povežite s parno pištolo. V ta namen nataknite odprti konec pribora na parno pištolo in ga potisnite tako daleč na parno pištolo, dokler se tipka za deblokado parne pištole ne zaskoči. Slika Po potrebi uporabite podaljševalni cevi. V ta namen eno oz. obe podaljševalni cevi povežite s parno pištolo. Potreben pribor potisnite na prosti konec podaljševalne cevi. Ločevanje pribora Izbirno stikalo za količino pare postavite nazaj (ročica za paro blokirana). Slika Za ločevanje pribora pritisnite tipko za deblokado in dele potegnite narazen. Polnjenje rezervoarja za vodo Rezervoar za vodo se lahko kadarkoli napolni. POZOR Ne uporabljajte kondenzirane vode iz sušilnika za perilo! Ne nalivajte čistilnega sredstva ali drugih dodatkov (na primer dišav)! Ne uporabljajte čiste destilirane vode! Max. 50% destilirane vode in 50% vodovodne vode. Ne uporabljajte zbrane deževnice! Rezervoar za vodo se lahko za polnjenje sname ali napolni direktno na napravi. Snemanje rezervoarja za vodo Rezervoar za vodo potegnite navpično navzgor. Rezervoar za vodo polnite navpično pod vodno pipo do oznake "MAX". Vstavite rezervoar za vodo in ga pritisnite navzdol, dokler se ne zaskoči. Direktno na napravi Vodo iz ene posode nalijte v lijak za polnjenje. Napolnite do oznake "MAX". Palčke za odstranjevanje vodnega kamna Kratko navodilo Slike glejte na strani 2 Vklop naprave Slika Rezervoar za vodo napolnite do oznake "MAX". Slika Vtaknite omrežni vtič. Vklopite napravo. Slika Kontrolna luč - gretje utripa zeleno. Takoj ko kontrolna lučka - gretje konstantno sveti, je parni čistilnik pripravljen za uporabo. Napravo postavite na trdno podlago. Vtaknite omrežni vtič v vtičnico. Za vklop naprave pritisnite stikalo za vklop. Napotek Če v parnem kotlu ni vode ali jo je premalo, se črpalka zažene in iz rezervoarja za vodo črpa vodo v parni kotel. Postopek polnjenja lahko traja več minut. Počakajte, dokler kontrolna lučka - gretje ne sveti konstantno. Parni čistilnik je pripravljen za uporabo. SL – 6

Dolivanje vode Pri pomanjkanju vode v rezervoarju za vodo utripa kontrolna luč - pomanjkanje vode rdeče in zasliši se signalni ton. Rezervoar za vodo napolnite do oznake "MAX". Napotek Vodna črpalka poskuša parni kotel napolniti v kratkih intervalih. Če je polnjenje uspešno, rdeča kontrolna lučka ugasne. Regulacija količine pare Z izbirnim stikalom za količino pare se regulira izstopajoča količina pare. Izbirno stikalo ima tri položaje: Maksimalna količina pare Zmanjšana količina pare Brez pare - varovalo za otroke Opozorilo: V tem položaju ročice za paro ni mogoče aktivirati. Izbirno stikalo postavite na potrebno količino pare. Sprožite parno ročico, pri tem parno pištolo najprej usmerite proti krpi, dokler para ne začne enakomerno izhajati. Izklop naprave Slika Za izklop naprave pritisnite stikalo za izklop. Slika Pritisnite parno ročico, dokler para ne izstopa več. Kotel naprave sedaj ni več pod tlakom. Zaščito za otroke postavite zadaj (ročica za paro blokirana). Izvlecite omrežni vtič iz vtičnice. Iz rezervoarja za vodo izpraznite ostanek vode. Shranjevanje naprave Slika Slika Podaljševalne cevi vtaknite v velika držala za pribor. Ročno šobo in točkovno razpršilno šobo nataknite vsako na eno podaljševalno cev. Veliko okroglo krtačo pritrdite na točkovno razpršilno šobo. Majhno okroglo krtačo in šobe vtaknite v srednja držala za pribor. Talno šobo obesite v parkirno držalo. Gibko parno cev navijte okoli podaljševalnih cevi in parno pištolo vtaknite v talno šobo. Uporaba pribora Pomembni napotki za uporabo Čiščenje talnih površin Priporoča se, da pred uporabo parnega čistilnika tla pometete ali posesate. Tako bodo tla že pred mokrim čiščenjem brez umazanije/prostih delcev. Osvežitev tekstila Pred obdelavo s parnim čistilcem vedno preverite odpornost tekstila na skritem mestu: Najprej naparite, nato pustite, da se posuši in nato preverite spremembe barv in oblike. Čiščenje prevlečenih ali lakiranih površin Pri čiščenju lakiranih ali plastificiranih površin kot npr. kuhinjsko in stanovanjsko pohištvo, vrata, parket, se lahko vosek, politura za pohištvo, plastificiranja ali barve raztopijo ali nastanejo madeži. Pri čiščenju teh površin naparite krpo in z njo obrišite površine. POZOR Pare nikoli ne usmerite proti zalepljenim robovom, ker nalepek lahko popusti. Naprave ne uporabljajte za čiščenje nelakiranih lesenih ali parketnih tal. Čiščenje stekla Okenske šipe pri nizkih zunanjih temperaturah predhodno segrejte, predvsem pozimi, tako da celotno stekleno površino rahlo naparite. Tako preprečite napetosti na površini, ki lahko vodijo do loma stekla. Nato površino oken očistite z ročno šobo in prevleko. Za odstranjevanje vode uporabite brisalec stekla ali površino do suhega obrišite. POZOR Pare ne usmerjajte na lakirana mesta okenskega okvirja, da jih ne poškodujete. Parna pištola Parno pištolo lahko uporabljate tudi brez pribora, na primer: – za odstranjevanje rahlih gub na visečih oblačilih tako, da jih naparite z oddaljenosti 10-20 cm. – za razpraševanje rastlin. Pri tem vzdržujte oddaljenost 20-40 cm. – za vlažno brisanje prahu tako, da se krpa na hitro napari in se z njo obriše preko pohištva. Točkovna razpršilna šoba Bližje kot je le-ta umazanemu mestu, večji je učinek čiščenja, ker sta temperatura in para na izstopu iz šobe najvišja. Še posebej praktično za čiščenje težko dostopnih mest, fug, armatur, odtokov, umivalnikov, WC-jev, žaluzij ali grelnih teles. Močne obloge vodnega kamna se lahko pred čiščenjem s paro nakapajo s kisom ali citronsko kislino, pustite delovati 5 minut, nato obdelajte s paro. Slika Točkovno razpršilno šobo montirajte na parno pištolo. Okrogla krtača (majhna) Okrogla krtača se kot dopolnitev montira direktno na točkovno razpršilno šobo. S krtačenjem je mogoče tako lažje odstraniti trdovratne umazanije. POZOR Ni primerno za čiščenje občutljivih površin. Slika Okroglo krtačo pritrdite na točkovno razpršilno šobo.

SL – 7 Močna šoba Šoba velike moči se kot dopolnitev montira direktno na točkovno razpršilno šobo. Šoba velike moči povečuje hitrost izhajanja pare. Zato je zelo primerna za čiščenje posebej trdovratne umazanije, izpihovanje kotov, fug itd. Slika Šobo velike moči pritrdite na točkovno razpršilno šobo ustrezno okrogli krtači. Okrogla krtača (velika) Okroglo krtačo se lahko kot dopolnitev montira na točkovno razpršilno šobo. S to okroglo krtačo se lahko čistijo velike zaokrožene površine (npr. umivalnik, pršna kad, kopalna kad, kuhinjsko pomivalno korito). POZOR Ni primerno za čiščenje občutljivih površin. Slika Okroglo krtačo pritrdite na točkovno razpršilno šobo. Ročna šoba Prevleko povlecite preko ročne šobe. Posebej primerna za majhne perljive površine, kabine za prhanje in ogledala. Slika Ročno šobo montirajte na parno pištolo. Talna šoba Primerno za vse perljive stenske in talne obloge, npr. kamnita tla, ploščice in PVC-tla. Na zelo umazanih površinah delajte počasi, da para lahko deluje dalj časa. Napotek Ostanki čistilnih sredstev ali negovalne emulzije, ki se še nahajajo na površinah za čiščenje, bi lahko pri parnem čiščenju povzročili trakaste maroge, ki pa pri večkratni uporabi izginejo. Slika Podaljševalni cevi povežite s parno pištolo. Talno šobo pritrdite na podaljševalno cev. Slika Krpo za tla pritrdite na talno šobo. – Podaljševalno cev nagnite daleč naprej, dokler ne stoji navpično, s tem se stranska poklopca talne šobe sklopita navzdol. – Talno šobo postavite na krpo za tla, tako da se stranska poklopca vstavita v obe zanki krpe za tla. – Podaljševalno cev nagnite ponovno daleč nazaj, s tem se stranska poklopca zaskočita in krpa sedi trdno na talni šobi. Parkiranje talne šobe Slika Ob prekinitvi dela talno šobo obesite v parkirno držalo. Slika Odprite vzdrževalno zapiralo. V ta namen odprti konec podaljševalne cevi nataknite na vzdrževalno zapiralo, zaskočite v vodilo in odvijte. Parni kotliček napolnite z vodo in ga močno pretresite. Tako odstopijo ostanki vodnega kamna, ki so se odložili na dno parnega kotlička. Slika Obstoječo vodo popolnoma izpraznite iz kotlička. Odstranjevanje vodnega kamna iz parnega kotla Ker se na stene kotla prijema vodni kamen, priporočamo odstranjevanje vodnega kamna iz kotla v sledečih obdobjih (PK = polnjenja kotla): Področje trdote ° dH mmol/l

Napotek Trdoto vodovodne vode lahko preverite pri svojemu podjetju za oskrbo z vodo ali mestnem komunalnem podjetju. Izvlecite omrežni vtič iz vtičnice. Pustite, da se parni čistilnik ohladi. Izpraznite rezervoar za vodo. Pribor vzemite iz nosilcev pribora. Slika Odprite vzdrževalno zapiralo. V ta namen odprti konec podaljševalne cevi nataknite na vzdrževalno zapiralo, zaskočite v vodilo in odvijte. Slika Obstoječo vodo popolnoma izpraznite iz kotlička. Za odstranjevanje vodnega kamna uporabite palčke za odstranjevanje vodnega kamna podjetja KÄRCHER. Pri pripravljanju raztopine za odstranjevanje vodnega kamna upoštevajte napotke za doziranje na embalaži. Raztopino odstranjevalca vodnega kamna nalijte v kotel in jo pustite delovati približno 8 ur. Po 8 urah popolnoma izlijte raztopino sredstva za odstranjevanje vodnega kamna. V kotlu naprave se še nahaja ostanek raztopine, zaradi tega kotel dva- do trikrat izperite z mrzlo vodo in na tak način odstranite ostanke sredstva za odstranjevanje vodnega kamna. Slika Obstoječo vodo popolnoma izpraznite iz kotlička. Osušite shranjevalo za omrežni priključni kabel. Zaprite vzdrževalno zapiralo s podaljševalno cevjo. Napolnite rezervoar za vodo Parni čistilnik je pripravljen za uporabo. Vzdrževanje Spiranje parnega kotla Parni kotel parnega čistilnika spirajte najmanj po vsakem 10. polnjenju rezervoarja. Izvlecite omrežni vtič iz vtičnice. Pustite, da se parni čistilnik ohladi. Izpraznite rezervoar za vodo. Pribor vzemite iz nosilcev pribora.

Čiščenje pribora Napotek Krpa za tla in prevleka za ročno šobo sta predhodno že oprani in se lahko takoj uporabita za delo s parnim čistilcem. Umazane krpe za tla in prevleke perite pri 60 °C v pralnem stroju. Ne uporabljajte mehčalca, da krpam omogočite dobro pobiranje umazanije. Krpe iz frotirja so primerne za sušenje v sušilniku. Krpe iz mikrovlaken niso primerne za sušenje v sušilniku. SL – 8

Pomoč pri motnjah Poseben pribor Motnje imajo pogosto enostavne vzroke, ki jih lahko sami odpravite s pomočjo naslednjega pregleda. V primeru dvomov ali pri motnjah, ki tukaj niso navedene, se obrnite na pooblaščeno servisno službo. Komplet krp iz mikrovlaken, mehka prevleka V parnem kotlu se je nabral vodni kamen Iz parnega kotla odstranite vodni kamen. Kontrolna lučka - pomanjkanje vode utripa rdeče in zasliši se signalni ton V rezervoarju za vodo ni vode. Rezervoar za vodo napolnite do oznake "MAX". Kontrolna lučka - pomanjkanje vodesveti rdeče V parnem kotlu ni vode. Sprožila se je zaščita črpalke pred pregrevanjem. Izklopite napravo. Napolnite rezervoar za vodo Vklopite napravo. Rezervoar za vodo ni pravilno vstavljen ali je poapnen. Snemite rezervoar za vodo in ga splaknite. Vstavite rezervoar za vodo in ga pritisnite navzdol, dokler se ne zaskoči. Parne ročice ni mogoče pritisniti Parna ročica je zavarovana z zapiralom / zaščito za otroke. Izbirno stikalo za količino pare postavite naprej. Visok iznos vode V parnem kotlu se je nabral vodni kamen Iz parnega kotla odstranite vodni kamen. Tehnični podatki Električni priključek 220-240 V 1~50-60 Hz Stopnja zaščite IPX4 Razred zaščite

Frotiraste prevleke 6.370-990 5 prevlek iz bombaža Set okroglih krtač 2.863-058 4 okrogle krtače za šobo s točkastim razprševanjem Komplet okroglih krtač z medeninasti- 2.863-061 mi dlačicami za odstranjevanje trdovratne umazanije. Idealen na neobčutljivih površinah. Okrogla krtača s strgalom 2.863-140 Okrogla krtača z dvemi vrstami dlačic, odpornih proti vročini, in strgalom. Ni primerna na občutljivih površinah. Velika okrogla krtača Ogrevalna moč 2000 W Maks. delovni tlak 0,35 MPa Šoba velike moči in podaljšek 2.884-282 Za čiščenje težko dostopnih mest (npr. kotov) s povečano močjo čiščenja. Parna turbo krtača 2.863-159 Za čiščenja, pri katerih je sicer treba ribati Šoba za čiščenje tekstila 4.130-390 Za osvežitev oblačil in tekstila. Ločilnik tapet 2.863-062 za odstranjevanje tapet in ostankov lepila Palčke za odstranjevanje vodnega ka- 6.295-206 mna (9 kosov) 4 minut 50 g/min 110 g/min Polnilna količina Rezervoar za vodo 0,8 l Parni kotliček 0,5 l Mere Teža (brez pribora) 4,1 kg Dolžina 350 mm Širina 280 mm Višina 270 mm Pridržana pravica do tehničnih sprememb!
