GEBRUIKSAANWIJZING SC4 KARCHER

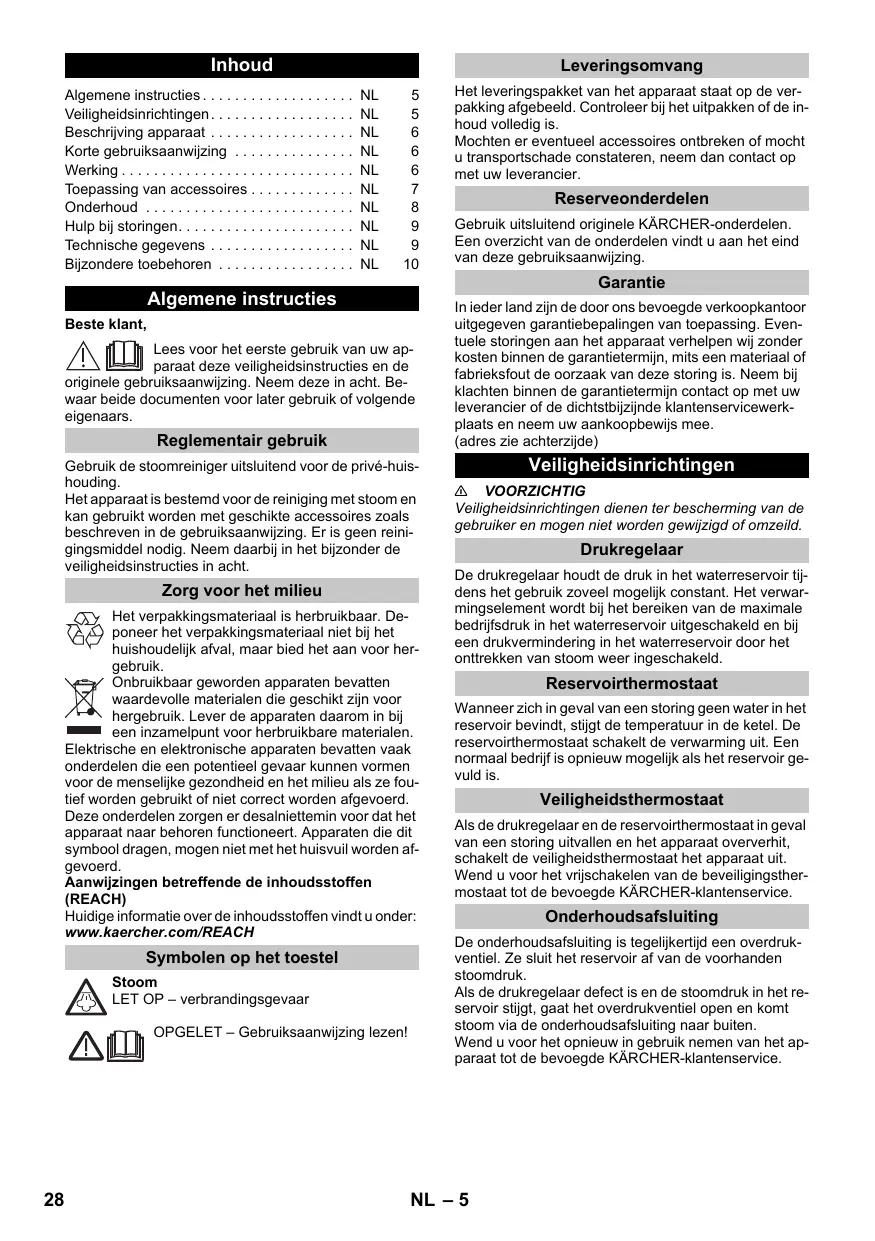

Beste klant, Lees voor het eerste gebruik van uw apparaat deze veiligheidsinstructies en de originele gebruiksaanwijzing. Neem deze in acht. Bewaar beide documenten voor later gebruik of volgende eigenaars. Reglementair gebruik Gebruik de stoomreiniger uitsluitend voor de privé-huishouding. Het apparaat is bestemd voor de reiniging met stoom en kan gebruikt worden met geschikte accessoires zoals beschreven in de gebruiksaanwijzing. Er is geen reinigingsmiddel nodig. Neem daarbij in het bijzonder de veiligheidsinstructies in acht. Zorg voor het milieu Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Symbolen op het toestel OPGELET – Gebruiksaanwijzing lezen!

Reserveonderdelen Gebruik uitsluitend originele KÄRCHER-onderdelen. Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing. Garantie Algemene instructies Stoom LET OP – verbrandingsgevaar Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier. In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. (adres zie achterzijde) Veiligheidsinrichtingen 몇 VOORZICHTIG Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet worden gewijzigd of omzeild. Drukregelaar De drukregelaar houdt de druk in het waterreservoir tijdens het gebruik zoveel mogelijk constant. Het verwarmingselement wordt bij het bereiken van de maximale bedrijfsdruk in het waterreservoir uitgeschakeld en bij een drukvermindering in het waterreservoir door het onttrekken van stoom weer ingeschakeld. Reservoirthermostaat Wanneer zich in geval van een storing geen water in het reservoir bevindt, stijgt de temperatuur in de ketel. De reservoirthermostaat schakelt de verwarming uit. Een normaal bedrijf is opnieuw mogelijk als het reservoir gevuld is. Veiligheidsthermostaat Als de drukregelaar en de reservoirthermostaat in geval van een storing uitvallen en het apparaat oververhit, schakelt de veiligheidsthermostaat het apparaat uit. Wend u voor het vrijschakelen van de beveiligingsthermostaat tot de bevoegde KÄRCHER-klantenservice. Onderhoudsafsluiting De onderhoudsafsluiting is tegelijkertijd een overdrukventiel. Ze sluit het reservoir af van de voorhanden stoomdruk. Als de drukregelaar defect is en de stoomdruk in het reservoir stijgt, gaat het overdrukventiel open en komt stoom via de onderhoudsafsluiting naar buiten. Wend u voor het opnieuw in gebruik nemen van het apparaat tot de bevoegde KÄRCHER-klantenservice. NL – 5 Beschrijving apparaat Afbeeldingen zie uitklapblad 4

A10 A11 A12 A13 A14 A15 Watertank Vulopening verswaterreservoir Schakelaar – In Schakelaar – UIt Controlelampje - verwarming (GROEN) Controlelampje - te weinig water (ROOD) Handgreep Houder voor accessoires Houder voor accessoires Onderhoudsafsluiting Bewaarplaats voor stroomkabel Parkeerhouder voor vloerspuitkop Stroomleiding met stekker Loopwielen (2 stuks) Zwenkwiel

Stoomlans Stoomhendel Ontgrendeltoets Keuzeschakelaar voor de hoeveelheid stoom (met kinderbeveiliging) Stoomslang

Puntspuitkop Ronde borstel Ronde borstel Powersproeier Ronde borstel

Verlengbuizen (2 stuks) Ontgrendeltoets

Vloersproeier Zijkleppen Microvezelvloerdoek Microvezelvloerdoek

Ontkalkingsstaafjes Zwart Rood Groot 2 stuks Korte gebruiksaanwijzing Afbeeldingen: zie pagina 2 Afbeelding Watertank vullen tot markering "MAX". Afbeelding Steek de netstekker in de contactdoos. Zet het apparaat aan. Afbeelding Controlelampje -verwarming knippert groen. Zodra het controlelampje - Verwarming constant brandt, is de stoomreiniger klaar voor gebruik. Afbeelding Accessoire op stoomlans aansluiten. Bedien de stoomhendel. Werking Afbeeldingen zie uitklapblad 3 Accessoires monteren Afbeelding Steek de zwenk- en loopwielen in en klik ze vast. Afbeelding Afbeelding Nodige accessoires (zie hoofdstuk „Gebruik van de accessoires“) met het stoompistool verbinden. Daartoe het open uiteinde van het accessoire op het stoompistool steken en deze zover op het stoompistool schuiven tot de ontgrendelingsknop van het stoompistool vastklikt. Afbeelding Gebruik de verlengpijpen indien nodig. Daartoe één resp. beide verlengpijpen verbinden met het stoompistool. Benodigd accessoire op het vrije uiteinde van de verlengpijp schuiven. Accessoires verwijderen Keuzeschakelaar voor de hoeveelheid stoom naar achteren zetten (stoomhendel geblokkeerd). Afbeelding Om de accessoires te verwijderen drukt u de ontgrendelingsknop in en trekt u de onderdelen uit elkaar. Watertank vullen De watertank kan op elk moment worden gevuld. LET OP Gebruik geen condenswater uit de droogtrommel! Geen reinigingsmiddelen of andere toevoegingen (bijv. geuren) invullen! Geen zuiver gedestilleerd water gebruiken! Max. 50% gedestilleerd water en 50% kraanwater. Geen opgevangen regenwater gebruiken! Voor het vullen van de watertank kan deze worden afgenomen of direct op het apparaat worden gevuld. Watertank afnemen Watertank loodrecht naar boven trekken. Watertank loodrecht onder waterkraan vullen tot markering "MAX". Watertank terugplaatsen en naar beneden drukken tot hij vastklikt. Direct op het apparaat Water uit een kan in de vultrechter gieten. Tot markering "MAX" vullen. Apparaat inschakelen Plaats het apparaat op een vast ondergrond. Netstekker in een stopcontact steken. Schakelaar - In indrukken om het apparaat in te schakelen. Tip Als er zich geen of te weinig water in het stoomreservoir bevindt, start de waterpomp en transporteert ze water van het waterreservoir naar het stoomreservoir. Het vulproces kan verschillende minuten duren. Wachten tot het controlelampje - verwarming constant brandt. De stoomreiniger is klaar voor gebruik. NL – 6

Water bijvullen Bij watertekort in het waterreservoir knippert het controlelampje - Watertekort rood en weerklinkt een signaal. Watertank vullen tot markering "MAX". Tip In korte intervallen probeert de waterpomp het stoomreservoir te vullen. Als het vullen beëindigd is, gaat het rode controlelampje uit. Hoeveelheid stoom regelen Met de keuzeschakelaar voor de hoeveelheid stoom wordt de naar buiten stromende hoeveelheid stoom geregeld. De keuzeschakelaar heeft drie standen: maximale hoeveelheid stoom gereduceerde hoeveelheid stoom geen stoom - kinderbeveiliging Instructie: In die stand kan de stoomhendel niet bediend worden. Keuzeschakelaar instellen op de vereiste hoeveelheid stoom. Stoomhendel bedienen en het stoompistool altijd eerst op een doek richten tot de stoom gelijkmatig naar buiten komt. Apparaat uitschakelen Afbeelding Schakelaar - Uit indrukken om het apparaat uit te schakelen. Afbeelding Stoomhendel induwen tot er geen stoom meer naar buiten komt. Nu heerst in het waterreservoir geen druk meer. Kinderveiligheid naar achteren zetten (stoomhendel geblokkeerd). Trek de stekker uit het stopcontact. Restwater uit de watertank legen. Apparaat opslaan Afbeelding Afbeelding Verlengpijpen in de grote houder voor accessoires steken. Handsproeier en puntspuitkop telkens op een verlengkabel steken. Bevestig de grote ronde borstel op de puntstraalsproeier. Steek geen ronde borstel en sproeiers in de middelste houder voor accessoires. Vloerspuitkop in de parkeerhouder hangen. Stoomslang rond de verlengpijp wikkelen en stoompistool in de vloerspuitkop steken.

Toepassing van accessoires Belangrijke aanwijzingen voor gebruik Vloeren reinigen Er wordt aanbevolen om de bodem te vegen of schoon te zuigen vooraleer de stoomreiniger gebruikt wordt. Op die manier wordt de bodem van vuil / losse deeltjes ontdaan vooraleer hij vochtig gereinigd wordt. Opfrissen van textiel Voor de behandeling met de stoomreiniger altijd op een onopvallende plaat uitproberen of het textiel de behandeling verdraagt: eerst sterk bevochtigen, dan laten drogen en vervolgens controleren op kleur- en vormveranderingen. Reiniging van gecoate of gelakte oppervlakken Bij het reinigen van gelakte of met kunststof gecoate oppervlakken zoals bijvoorbeeld keuken- en woonkamermeubelen, deuren, parket kunnen was, meubelpolitoer, kunststof coatings of verf oplossen of kunnen vlekken ontstaan. Bij de reiniging van die oppervlakken een doek kort instomen en daarmee het oppervlak schoonvegen. LET OP Stoom niet richten op verlijmde randen aangezien het raamwerk zou kunnen loskomen. Het apparaat niet gebruiken voor het reinigen van onverzegelde hout- of parketvloeren. Reiniging van glas Verwarm bij lage buitentemperaturen, vooral in de winter, de vensterruit door het volledige glasoppervlak lichtjes in te stomen. Zo worden spanningen op het oppervlak en de daauit resulterende glasbreuk vermeden. Vervolgens het venstervlak met de handspuitkop en overtrek reinigen. Gebruik een raamtrekker om het water af te trekken of wrijf de oppervlakken droog. LET OP Stoom niet richten op de verzegelde plaatsen van het vensterraam om beschadigingen te voorkomen. Stoompistool U kunt het stoompistool zonder accessoire gebruiken, bijvoorbeeld: – voor het verwijderen van kleine plooien uit hangende kledingstukken door ze vanop een afstand van 10-20 cm met stoom te behandelen. – voor het afstoffen van planten. Hierbij een afstand van 20-40 cm bewaren. – voor het vochtige afstoffen door een doek kort te bevochtigen en de meubelen ermee af te stoffen. Puntspuitkop Hoe dichter die bij de verontreinigde plaats gebracht wordt, hoe hoger de reinigende werking aangezien temperatuur en stoom aan de uitlaatopening het hoogst zijn. Bijzonder praktisch voor het reinigen van moeilijk bereikbare plaatsen, voegen, armaturen, afvoerbuizen, lavabo's, wc's, jaloezieën of radiatoren. Sterke kalkafzettingen kunnen voor de stoomreiniging met azijn of citroenzuur bedruppeld worden, 5 minuten laten inwerken, vervolgens afstomen. Afbeelding Monteer de puntstraalsproeier op het stoompistool. NL – 7 Ronde borstel (klein) De ronde borstel kan gemonteerd worden als aanvulling van de puntspuitkop. Door te borstelen, kunnen daardoor hardnekkige vuilafzettingen makkelijker verwijderd worden. LET OP Niet geschikt voor de reiniging van gevoelige oppervlakken Afbeelding Ronde borstel op puntspuitkop bevestigen. Powersproeier De powersproeier kan gemonteerd worden als aanvulling van de puntspuitkop. De power-spuitkop verhoogt de uitstroomsnelheid van de stoom. Daarom is hij uitermate geschikt voor het reinigen van zeer hardnekkig vuil, het schoonblazen van hoeken, voegen, e.d. Afbeelding Powersproeier op de puntspuitkop monteren zoals de ronde borstel. Ronde borstel (groot) De ronde borstel kan als aanvulling op de puntstraalsproeier gemonteerd worden. Met die ronde borstel kunnen grote, afgeronde oppervlakken (bv. wastafels, douchebakken, badkuipen, gootstenen) gereinigd worden. LET OP Niet geschikt voor de reiniging van gevoelige oppervlakken Afbeelding Ronde borstel op puntspuitkop bevestigen. Handsproeier Trek de overtrek over de handsproeier. Bijzonder geschikt voor kleine, afwasbare oppervlakken, douchecabines en spiegels Afbeelding Monteer de handsproeier op het stoompistool. Vloerspuitkop Geschikt voor alle afwasbare wand- en vloerbedekkingen, bv. steen, tegels en pvc. Werk op sterk vervuilde oppervlakken langzaam, zodat de stoom langer kan inwerken. Tip Reinigingsmiddelresten of onderhoudsemulsies die zich nog op het te reinigen oppervlak bevinden, kunnen bij de stoomreiniging slierten vormen die bij herhaaldelijk gebruik echter verdwijnen. Afbeelding Verbind de verlengpijp met het stoompistool. Bevestig de vloersproeier op de verlengpijp. Afbeelding Vloerdweil bevestigen op de vloerspuitkop. – Kantel de verlengpijp ver naar voren tot ze verticaal staat, daardoor klappen de zijkleppen van de vloersproeier naar omlaag. – Zet de vloersproeier op een vloerdoek zodat de zijkleppen in beide lussen van het vloerdoek komen te zitten. – Kantel de verlengpijp opnieuw naar achteren, daardoor vergrendelen de zijkleppen en zit het doek vast op de vloersproeier. Vloerspuitkop parkeren Afbeelding Bij een onderbreking van het werk de vloerspuitkop in de parkeerhouder hangen. Onderhoud Uitspoelen van de stoomketel Spoel de stoomketel na maximaal iedere 10e keer vullen goed uit. Trek de stekker uit het stopcontact. Stoomreiniger laten afkoelen. Waterreservoir leegmaken. Toebehoren uit de houders voor toebehoren halen. Afbeelding Onderhoudsafsluiting openen. Daartoe het open einde van een verlengbuis op de onderhoudsafsluiting plaatsen, in de geleiding laten vastklikken en opendraaien. Vul het stoomreservoir met water en zwenk het krachtig. Daardoor komen kalkresten los die zich op de bodem van het stoomreservoir hebben vastgezet. Afbeelding Ledig voorhanden water volledig uit het reservoir. Ontkalken van de stoomketel Omdat zich ook op de wand van de ketel kalk afzet, adviseren wij de stoomketel telkens na de volgende intervallen te ontkalken (TF = vullingen tank): Hardheidniveau ° dH mmol/l

Tip De hardheid van het leidingwater kunt u navragen bij uw waterschap of de openbare nutsbedrijven. Trek de stekker uit het stopcontact. Stoomreiniger laten afkoelen. Waterreservoir leegmaken. Toebehoren uit de houders voor toebehoren halen. Afbeelding Onderhoudsafsluiting openen. Daartoe het open einde van een verlengbuis op de onderhoudsafsluiting plaatsen, in de geleiding laten vastklikken en opendraaien. Afbeelding Ledig voorhanden water volledig uit het reservoir. Gebruik voor het ontkalken de ontkalkingsstaafjes van KÄRCHER. Neem bij het aanbrengen van de ontkalkingsoplossing de doseerinstructies op de verpakking in acht. Vul het waterreservoir met de ontkalkingsoplossing en laat de oplossing ca. 8 uren inwerken. Na 8 uur de oplossing volledig uit het reservoir gieten. Er blijft daarbij nog een restje oplossing in het waterreservoir achter; spoel daarom het reservoir twee tot drie keer met koud water uit, om alle resten ontkalker te verwijderen. NL – 8

Afbeelding Ledig voorhanden water volledig uit het reservoir. De opbergplaats voor het snoer voor aansluiting op het stroomnet droogmaken. Onderhoudsafsluiting met de verlengbuis dichtschroeven. Watertank vullen De stoomreiniger is klaar voor gebruik. Onderhoud van accessoires Technische gegevens Stroomaansluiting Spanning Veiligheidsklasse Beschermingsklasse IPX4

Capaciteit Tip Het vloerdoek en de overtrek voor de handsproeier zijn reeds voorgewassen en kunnen onmiddellijk gebruikt worden voor het werk met de stoomreiniger. Was vuile vloerdoeken en overtrekken in de wasmachine op 60 °C. Gebruik geen wasverzachter zodat de doeken het vuil goed kunnen opnemen. De badstofovertrekken zijn geschikt voor de droogtrommel. De microvezeldoeken zijn niet geschikt voor de droogtrommel. Hulp bij storingen Storingen hebben vaak een eenvoudige oorzaak die u met behulp van het volgende overzicht zelf kunt oplossen. Bij twijfel of bij storingen die niet worden vermeld kunt u zich wenden tot de erkende klantendienst. Lange opwarmtijd Kalkaanslag in het reservoir Reservoir ontkalken. Verwarmingscapaciteit 2000 W Maximale bedrijfsdruk 0,35 MPa Opwarmtijd Stoomhoeveelheid Continu stomen Stoomstoot max. 4 Minuten 50 g/min. 110 g/min. Inhoud Watertank 0,8 l Stoomreservoir 0,5 l Afmetingen Gewicht (excl. accessoires) 4,1 kg Lengte 350 mm Breedte 280 mm Hoogte 270 mm Technische veranderingen voorbehouden! Geen stoom Controlelampje - Watertekort knippert rood en er weerklinkt een signaal Geen water in de watertank. Watertank vullen tot markering "MAX". Controlelampje - te weinig water brandt rood Geen water in stoomketel. Beveiliging tegen oververhitting van de pomp is in werking gezet. Apparaat uitschakelen. Watertank vullen Zet het apparaat aan. Watertank niet juist geplaatst of verkalkt. Watertank verwijderen en spoelen. Watertank terugplaatsen en naar beneden drukken tot hij vastklikt. Stoomhendel kan niet worden ingedrukt Stoomhendel is beveiligd met vergrendeling / kinderbeveiliging. Keuzeschakelaar voor de hoeveelheid stoom in de voorste stand zetten. Hoog waterverlies Kalkaanslag in het reservoir Reservoir ontkalken.

220-240 V 1~50-60 Hz NL – 9 Bijzondere toebehoren Bestelnummer Microvezeldoekenset voor vloersproeier Comfort Plus 2.863-020 2 Soft-vloerdoeken van hoogwaardige microvezel Microvezeldoekenset, Soft-overtrek 2.863-174 2 Soft-overtrekken van hoogwaardige microvezel Frottéovertrekken 6.370-990 5 Overtrekken van katoen Set ronde borstels 2.863-058 4 Ronde borstels voor puntstraalsproeier Set ronde borstels met messing haren 2.863-061 voor het verwijderen van hardnekkig vuil. Ideaal op resistente oppervlakken. Ronde borstel met schraper 2.863-140 Ronde borstel met twee rijen hittebestendige haren en een schraper. Niet geschikt op kwetsbare oppervlakken. Grote ronde borstel 2.863-022 Biedt dankzij het grote reinigingsoppervlak nog meer toepassingsmogelijkheden, speciaal voor grote oppervlakken. Power-spuitkop en verlenging 2.884-282 Voor de reiniging van moeilijk toegankelijke plaatsen (bv. hoeken) met verhoogde reinigingskracht. Stoom-turboborstel 2.863-159 Voor reinigingstaken waarbij anders geschrobd moet worden Sproeier voor onderhoud van textiel 4.130-390 Voor het opfrissen van kleren en textiel. Behangafstomer 2.863-062 voor het verwijderen van behangpapier en lijmresten Ontkalkingsstaafjes (9 stuks) 6.295-206 NL – 10
