NightmatIQ - Détecteur de mouvement STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement / Interrupteur crépusculaire
Modèle	NightmatIQ (standard) / NightmatIQ Plus (avec Bluetooth)
Alimentation	220–240 V, 50/60 Hz
Consommation électrique	NightmatIQ : < 0,7 W ; NightmatIQ Plus : < 0,5 W
Réglage du seuil de déclenchement	NightmatIQ : 1 à 75 lx (manuel) ; NightmatIQ Plus : 1 à 1 000 lx (via application)
Technologie de détection	Phototransistor
Plage de température	-20 °C à +40 °C
Indice de protection	IP 54
Puissance de commutation max (lampes incandescence/halogènes)	1 000 W
Puissance de commutation max (LED / EVG)	250 W (jusqu'à 50 pièces, capacité < 88 µF)
Bluetooth (NightmatIQ Plus uniquement)	Fréquence : 2,4–2,48 GHz ; Puissance d'émission : 4 dBm / 2,5 mW
Fonctions principales	Allumage/extinction automatique selon luminosité, réglage du seuil, minuterie programmable (Plus), mise en réseau Bluetooth Mesh (Plus)
Entretien et nettoyage	Nettoyer à sec avec un chiffon doux, sans détergent. Appareil sans entretien.
Sécurité	Installation électrique réservée à un professionnel qualifié. Toujours couper l'alimentation avant intervention.
Garantie fabricant	3 ans (hors produits de la série Professional)
Réparabilité / pièces détachées	Utiliser uniquement des pièces de rechange d'origine. Réparations par un spécialiste agréé.

FOIRE AUX QUESTIONS - NightmatIQ STEINEL

Comment régler le seuil de déclenchement sur le NightmatIQ standard ?

Sur le modèle NightmatIQ, le seuil de déclenchement se règle manuellement à l'aide d'un tournevis en tournant le potentiomètre (repère G) situé sous le cache. La plage de réglage va d'environ 1 lx (fonctionnement nocturne) à 75 lx (crépuscule). Pour accéder au potentiomètre, coupez l'alimentation, dévissez le couvercle, effectuez le réglage puis remettez sous tension.

Comment configurer le NightmatIQ Plus via l'application ?

Téléchargez l'application STEINEL Connect depuis votre AppStore. Assurez-vous que le Bluetooth de votre smartphone/tablette est activé et respectez une distance minimale de 3 mètres entre l'appareil et les routeurs WiFi. Suivez les instructions de l'application pour régler le seuil de déclenchement (1 à 1000 lx), programmer des heures de commutation ou mettre plusieurs détecteurs en réseau via Bluetooth Mesh.

Quelle est la puissance maximale de commutation pour les lampes LED ?

La puissance maximale pour les lampes LED ou les blocs d'alimentation électroniques (EVG) est de 250 W, avec une limite de 50 appareils et une capacité totale inférieure à 88 µF. Pour les lampes à incandescence ou halogènes, la limite est de 1 000 W.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le fusible est enclenché et non défectueux, et que l'interrupteur secteur (si présent) est en position MARCHE. Contrôlez également le câble d'alimentation à l'aide d'un testeur de tension. Si le problème persiste, le seuil de déclenchement peut être mal réglé : ajustez-le avec le potentiomètre (NightmatIQ) ou via l'application (NightmatIQ Plus). En cas de court-circuit, vérifiez les branchements.

Comment nettoyer le détecteur de mouvement ?

Nettoyez l'appareil uniquement à sec avec un chiffon doux légèrement humide, sans détergent. N'utilisez jamais d'eau ou de produits chimiques, car le contact avec des pièces sous tension présente un risque d'électrocution.

Quelle est la portée du Bluetooth sur le NightmatIQ Plus ?

La portée Bluetooth n'est pas spécifiée précisément dans la notice, mais la technologie Bluetooth Mesh permet une mise en réseau des appareils. Il est recommandé de maintenir une distance minimale de 3 mètres entre l'appareil et les routeurs WiFi pour éviter les interférences. La puissance d'émission est de 4 dBm (2,5 mW).

Puis-je utiliser cet appareil à l'extérieur ?

Oui, le NightmatIQ et le NightmatIQ Plus sont conçus pour un montage mural à l'intérieur comme à l'extérieur, avec un indice de protection IP 54 (protégé contre les projections d'eau et la poussière). Évitez toutefois de l'installer dans des zones à risque d'explosion ou sur des surfaces inflammables.

Comment réinitialiser le NightmatIQ Plus ?

Il n'y a pas de procédure de réinitialisation décrite dans la notice. Pour restaurer les réglages d'usine, vous pouvez couper l'alimentation électrique pendant quelques minutes puis la rétablir. Les réglages du seuil de déclenchement via l'application peuvent être modifiés à tout moment. Si des problèmes persistent, contactez le service après-vente.

Quelle est la durée de garantie pour ce produit ?

La garantie fabricant STEINEL est de 3 ans à compter de la date d'achat pour le NightmatIQ standard et le NightmatIQ Plus (hors produits de la série Professional). Elle couvre les défauts de matériel ou de fabrication. Conservez la preuve d'achat pour faire valoir la garantie.

Puis-je connecter plusieurs détecteurs NightmatIQ Plus en réseau ?

Oui, le NightmatIQ Plus utilise la technologie Bluetooth Mesh et peut être mis en réseau avec tous les produits compatibles. La configuration réseau se fait via l'application STEINEL Connect. Lors de la première connexion, des clés de sécurité sont générées pour empêcher tout accès non autorisé.

MODE D'EMPLOI NightmatIQ STEINEL

1. Consignes de sécurité générales 57
2. Description de l'appareil 58
3. Branchement électrique 63
4. Montage 64
5. Fonctions 73
6. Nettoyage et entretien 78
7. Recyclage 78
8. Garantie du fabricant 79
9. Caractéristiques techniques 81
10. Élimination des défauts 82

1. À propos de ce document

– Il est protégé par la loi sur les droits d'auteur.

Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.

- Sous réserve de modifications techniques permettant des améliorations techniques.

Attention danger!

Attention danger dû au courant électrique !

Attention danger dû à l'eau !

2. Consignes de sécurité générales

Danger en cas de non-respect des instructions du mode d'emploi !

Le présent document contient des informations importantes sur la manipulation et l'utilisation en toute sécurité de l'appareil. Nous signalerons les risques éventuels au fur et à mesure dans ce document. L'ignorance des risques peut entraîner de graves blessures, voire la mort.

• Veuillez lire attentivement le mode d'emploi.
• Veuillez respecter les consignes de sécurité. • Le conserver à portée de la main.

- Le travail sur des installations électriques peut présenter des dangers. Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

- Seules des personnes qualifiées et spécialisées sont autorisées à effectuer des travaux sur le réseau électrique.

- Ces travaux doivent donc être effectués correctement et conformément aux normes en vigueur (p. ex. NF C-15100, A - ÖVE / ÖNORM E8001-1, CH - SEV 1000).

- Utiliser uniquement des pièces de rechange d'origine.

- Uniquement des entreprises spécialisées sont autorisées à effectuer des réparations.

Utilisation conforme aux prescriptions du NighmatIQ

- Interrupteur crépusculaire convenant au montage mural à l'intérieur et à l'extérieur.

- Réglage du seuil de déclenchement via le potentiomètre.

– Il peut être utilisé sous forme de détecteur isolé.

Utilisation conforme aux prescriptions du NighmatIQ Plus

- Interrupteur crépusculaire convenant au montage mural à l'intérieur et à l'extérieur.

- Les fonctions peuvent être réglées depuis l'application STEINEL Connect.

– Il peut être utilisé sous forme de détecteur isolé ou mis en réseau via Bluetooth.

Principe de fonctionnement

- L'interrupteur crépusculaire détecte la luminosité ambiante au moyen de son capteur de lumière et la compare avec le seuil de déclenchement réglé.

– Lorsque la luminosité ambiante est inférieure au seuil de déclenchement, le consommateur connecté s'allume.

– Lorsque la luminosité ambiante est supérieure au seuil de déclenchement, le consommateur connecté s'éteint.

Contenu de la livraison du nightmatlq / nightmatlq plus

3.1

• 1 NightmatIQ / NightmatIQ Plus -2vis
• 2 chevilles
• 1 bouchon
• 1 fiche technique de sécurité
• 1 démarrage rapide

Dimensions du nightmatiq / nightmatiq plus

3.2

3.3

A Cache B Potentiomètre pour régler le seuil de déclenchement C Boîtier de l'interrupteur crépusculaire D Détecteur de luminosité E Domino F Ouverture également possible pour le câblage en saillie

3.4

G Détail : potentiomètre pour régler le seuil de déclenchement

3.5

A Cache B LED d'état C Boîtier de l'interrupteur crépusculaire D Détecteur de luminosité E Domino F Ouverture également possible pour le câblage en saillie

Schéma des connexions

4.1

Le câble secteur est composé d'un câble à 3 conducteurs :

L = phase (généralement noir, marron ou gris)

N = neutre (généralement bleu)

PE = conducteur de terre (vert / jaune)

Il est possible de brancher l'appareil également en aval d'un interrupteur secteur s'il est garanti que ce dernier est toujours en position MARCHE.

Les bouchons sont prévus pour un câble secteur ayant un diamètre extérieur de 5 à 10 mm.

Risque d'électrocution !

Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

• Mettre l'appareil hors tension et couper l'alimentation électrique.
• Vérifier l'absence de tension à l'aide d'un testeur de tension.
• S'assurer que l'alimentation électrique demeure coupée.

Risque de dommages matériels !

Une interversion des câbles de raccordement peut conduire à un court-circuit.

• Repérer les câbles de raccordement.
• Brancher correctement les câbles de raccordement.

Préparatifs de montage

- Contrôler l'absence de dommages sur toutes les pièces. Ne pas mettre l'appareil en service en cas de dommage.

- Sélectionner le lieu d'installation approprié.

-À l'abri d'éventuelles secousses. –Il est interdit d'installer l'appareil dans des zones à risque d'explosion. -Ne pas monter l'appareil sur des surfaces inflammables. -La lumière du consommateur raccordé ne doit pas affecter le fonctionnement de l'appareil.

Étapes de montage

5.1

• Couper l'alimentation électrique. - Vérifier que l'alimentation électrique a été coupée. - Dévisser le cache et l'enlever.

5.2

• Marquer l'emplacement des trous.

5.3

- Percer les trous (∅ 6 mm) puis mettre les chevilles.

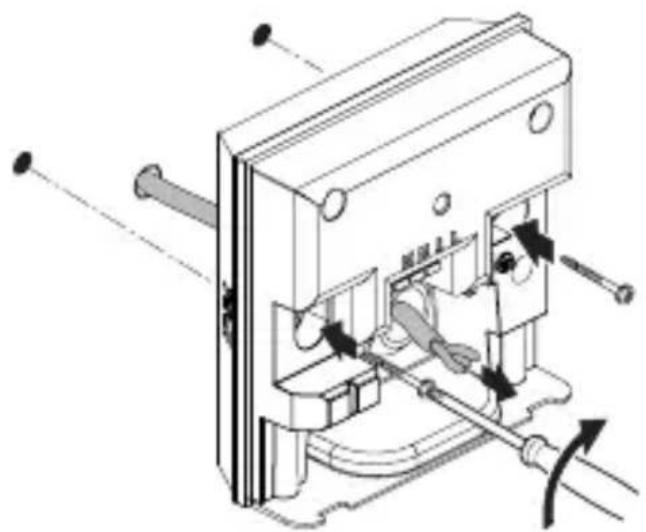

Variante encastrée

5.4

• Faire passer le câble à travers l'appareil.
• Visser l'appareil à un couple maximum de 1 Nm.

Version en saillie

5.5

- Ôter avec précaution l'ouverture optionnelle pour le câblage en saillie à l'aide d'un tournevis.

5.6

- Mettre le bouchon.

5.7

• Faire passer le câble à travers l'appareil.
• Visser l'appareil à un couple maximum de 1 Nm.

- Brancher le câble secteur conformément au schéma des connexions.

→« 4. Branchement électrique »

5.9

• Mettre l'appareil sous tension. • Régler les fonctions.

→« 6. Fonctions »

NightmatIQ

Sur le modèle NightmatlQ, le réglage du seuil de déclenchement a lieu manuellement au moyen du potentiomètre Réglage du seuil de déclenchement.

Risque d'électrocution !

Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

• Mettre l'appareil hors tension et couper l'alimentation électrique.
• Vérifier l'absence de tension à l'aide d'un testeur de tension.
• S'assurer que l'alimentation électrique demeure coupée.

- Réglages effectués en usine

– Réglage du seuil de déclenchement : 75 lx

Réglage du seuil de déclenchement (G)

Il est possible de régler progressivement la luminosité de déclenchement (crépuscule) entre env. 1 et 75 lx.

- ⚙ = fonctionnement crépusculaire (env. 75 lx) - Ⓔ = fonctionnement crépusculaire / fonctionnement nocturne (env. 1 lx)

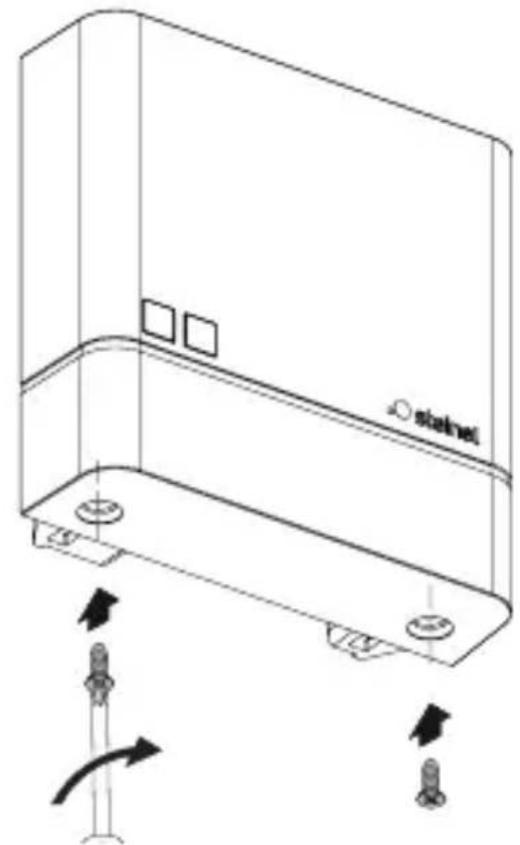

Réglage manuel du seuil de déclenchement NightmatlQ

6.1

• Couper l'alimentation électrique. - Vérifier que l'alimentation électrique a été coupée. • Dévisser le couvercle.

6.2

- Régler progressivement le seuil de réaction souhaité du réglage du seuil de déclenchement en utilisant un tournevis.

6.3

- Mettre l'appareil sous tension.

NightmatIQ Plus

Sur le modèle NightmatIQ Plus, les fonctions sont réglées via l'appli STEINEL Connect.

L'appli steinel connect

Il faut télécharger l'application STEINEL Connect depuis votre AppStore pour pouvoir configurer l'applique avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire.

Les fonctions suivantes peuvent être réglées depuis l'appli STEINEL Connect :

- Réglage du seuil de déclenchement.

Remarque :

Il est nécessaire de respecter une distance minimale de 3 m entre l'appareil et le routeur WiFi et les points d'accès afin d'exclure tout dysfonctionnement.

Fonctions de la LED

Initialisation : la LED est allumée en permanence.

Fonctionnement normal : la LED est éteinte.

Identification : la LED clignote lentement.

Mise à jour du micrologiciel (Firmware) : la LED clignote rapidement

Réglages effectués en usine

- Réglage du seuil de déclenchement : 1.000 lx

Réglage du seuil de déclenchement

Il est possible de régler progressivement la luminosité de déclenchement (crépuscule) entre env. 1 et 1.000 lx.

-☀ = fonctionnement crépusculaire (env. 1.000 lx)

- = fonctionnement crépusculaire / fonctionnement nocturne (env. 1 lx)

Mise en réseau via bluetooth (technologie bluetooth mesh)

Le détecteur type interrupteur encastré fonctionne avec la technologie Bluetooth mesh. Il peut être mis en réseau avec tous les produits fonctionnant avec la technologie Bluetooth mesh.

Le détecteur type interrupteur encastré est configuré depuis l'application STEINEL Connect. Lors de la première connexion du détecteur type interrupteur encastré avec l'application STEINEL Connect, des clés réseau correspondantes sont mémorisées sur le smartphone ou la tablette. Les clés empêchent tout accès non autorisé au détecteur. Pour accéder au détecteur depuis un autre smartphone ou une autre tablette, il faut partager la clé réseau.

Heures de commutation

En plus de pouvoir régler le seuil de déclenchement, il est possible de régler depuis l'appli également des heures de commutation qui permettent d'ALLUMER et d'ÉTEINDRE les consommateurs raccordés.

Le modèle NightmatlQ plus reçoit l'heure actuelle grâce à la connexion Bluetooth avec un smartphone / une tablette et l'utilise pour les commutations ultérieures.

Lorsque l'alimentation en tension du NightmatlQ est interrom-pue, l'appareil perd l'heure enregistrée. En se basant sur la trajectoire du soleil pendant la journée précédente, NightmatlQ calcule l'heure approximative. Une nouvelle connexion avec l'appli est nécessaire pour rétablir l'heure exacte.

7. Nettoyage et entretien

L'appareil ne nécessite aucun entretien.

Risque d'électrocution !

Si des pièces sous tension sont au contact avec de l'eau, il y a risque d'électrocution, de brûlures, voire danger de mort.

- Nettoyer l'appareil uniquement à sec.

Risque de dommages matériels !

Des détergents inappropriés risquent d'endommager l'appareil.

- Nettoyer l'appareil avec un chiffon légèrement humide sans détergent.

8. Recyclage

Les appareils électriques, les batteries, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Uniquement pour les pays de l'UE :

Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques et les batteries qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

9. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.

Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Droits légaux en cas de défauts et gratuité

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclues de cette garantie.

Sont, en outre, exclus de la garantie :

• les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle, – le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
• les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou déta-chées qui ne sont pas des pièces STEINEL d'origine, – la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi, – le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
• les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.

10. Caractéristiques techniques

– Raccordement au secteur : 220–240 V, 50/60 Hz

• Consommation électrique : NightmatIQ < 0,7 W NightmatIQ plus < 0,5 W
• Réglage du seuil de déclenchement : NightmatlQ : de 1 à 75 lx

NightmatlQ plus : de 1 à 1.000 lx

• Technologie de détection : phototransistor
• Plage de températures : de -20 à +40 °C
• Fréquence Bluetooth

(seulement pour NightmatlQ plus) : de 2,4 à 2,48 GHz

- Puissance d'émission Bluetooth

(seulement pour NightmatlQ plus) : 4 dBm / 2,5 mW

- Indice de protection : IP 54

Puissance de commutation

– Lampes à incandescence / halogènes : 1.000 W - Charge LED / EVG : 250 W (50 pcs c < 88 μF)

L'appareil n'est pas sous tension.

- Fusible non enclenché ou défectueux.

• Enclencher le fusible.
• Remplacer le fusible défectueux.

- Câble coupé.

- Vérifier le câble à l'aide d'un testeur de tension.

- Court-circuit dans le câble secteur.

• Vérifier les branchements.

- L'interrupteur secteur éventuellement présent en position arrêt.

- Mettre l'interrupteur secteur en position MARCHE.

L'appareil ne s'allume pas.

- Mauvais choix du réglage du seuil de déclenchement.

- Régler à nouveau le seuil de déclenchement.

- Interrupteur secteur en position ARRÊT.

- Mettre l'interrupteur secteur en position MARCHE.

- Fusible non enclenché ou défectueux.

• Enclencher le fusible.
• Remplacer le fusible défectueux.

Variante de superficie

5.5
