Produkta veids	Kustības detektors / Krēslas slēdzis
Modelis	NightmatIQ (standard) / NightmatIQ Plus (ar Bluetooth)
Barošana	220–240 V, 50/60 Hz
Elektroenerģijas patēriņš	NightmatIQ : < 0,7 W ; NightmatIQ Plus : < 0,5 W
Iedarbināšanas sliekšņa regulēšana	NightmatIQ : 1 līdz 75 lx (manuāli) ; NightmatIQ Plus : 1 līdz 1 000 lx (caur lietotni)
Noteikšanas tehnoloģija	Fototransistors
Temperatūras diapazons	-20 °C līdz +40 °C
Aizsardzības klase	IP 54
Maksimālā pārslēgšanas jauda (kvēlspuldzes/halogēnspuldzes)	1 000 W
Maksimālā pārslēgšanas jauda (LED / EVG)	250 W (līdz 50 gab., kapacitāte < 88 µF)
Bluetooth (tikai NightmatIQ Plus)	Frekvence: 2,4–2,48 GHz; Raidīšanas jauda: 4 dBm / 2,5 mW
Galvenās funkcijas	Automātiska ieslēgšanās/izslēgšanās atbilstoši apgaismojumam, sliekšņa regulēšana, programmējams taimeris (Plus), Bluetooth Mesh tīklošana (Plus)
Apkope un tīrīšana	Tīrīt sausu ar mīkstu drānu, bez mazgāšanas līdzekļa. Ierīce bez apkopes.
Drošība	Elektroinstalācija tikai kvalificētam speciālistam. Pirms iejaukšanās vienmēr izslēgt barošanu.
Ražotāja garantija	3 gadi (izņemot Professional sērijas produktus)
Remontējamība / rezerves daļas	Izmantot tikai oriģinālās rezerves daļas. Remonts jāveic pilnvarotam speciālistam.

Bieži uzdotie jautājumi - NightmatIQ STEINEL

Kā noregulēt iedarbināšanas slieksni uz standard NightmatIQ?

Standard NightmatIQ modelī iedarbināšanas slieksnis tiek regulēts manuāli, izmantojot skrūvgriezi, pagriežot potenciometru (atsauce G), kas atrodas zem vāciņa. Regulēšanas diapazons ir no aptuveni 1 lx (nakts režīms) līdz 75 lx (krēsla). Lai piekļūtu potenciometram, izslēdziet barošanu, atskrūvējiet vāku, veiciet regulēšanu, tad atkal ieslēdziet barošanu.

Kā konfigurēt NightmatIQ Plus, izmantojot lietotni?

Lejupielādējiet lietotni STEINEL Connect no sava AppStore. Pārliecinieties, ka viedtālruņa/planšetdatora Bluetooth ir ieslēgts, un ievērojiet vismaz 3 metru attālumu starp ierīci un WiFi maršrutētājiem. Sekojiet lietotnes norādēm, lai iestatītu iedarbināšanas slieksni (1 līdz 1000 lx), ieprogrammētu pārslēgšanās laikus vai tīklotu vairākus detektorus, izmantojot Bluetooth Mesh.

Kāda ir maksimālā pārslēgšanas jauda LED spuldzēm?

Maksimālā jauda LED spuldzēm vai elektroniskajiem barošanas blokiem (EVG) ir 250 W, ar ierobežojumu līdz 50 ierīcēm un kopējo kapacitāti zem 88 µF. Kvēlspuldzēm vai halogēnspuldzēm ierobežojums ir 1 000 W.

Ko darīt, ja ierīce neieslēdzas?

Vispirms pārbaudiet, vai drošinātājs ir ieslēgts un nav bojāts, un vai tīkla slēdzis (ja tāds ir) ir pozīcijā IESLĒGTS. Pārbaudiet arī barošanas kabeli, izmantojot sprieguma testeri. Ja problēma saglabājas, iedarbināšanas slieksnis var būt nepareizi iestatīts: noregulējiet to ar potenciometru (NightmatIQ) vai caur lietotni (NightmatIQ Plus). Īssavienojuma gadījumā pārbaudiet savienojumus.

Kā tīrīt kustības detektoru?

Tīriet ierīci tikai sausu ar mīkstu, viegli mitru drānu, bez mazgāšanas līdzekļa. Nekad neizmantojiet ūdeni vai ķīmiskas vielas, jo saskare ar spriegumaktīvām daļām rada elektrošoka risku.

Kāds ir Bluetooth darbības attālums NightmatIQ Plus?

Bluetooth attālums nav precīzi norādīts instrukcijā, bet Bluetooth Mesh tehnoloģija ļauj tīklot ierīces. Ieteicams ievērot vismaz 3 metru attālumu starp ierīci un WiFi maršrutētājiem, lai izvairītos no traucējumiem. Raidīšanas jauda ir 4 dBm (2,5 mW).

Vai es varu izmantot šo ierīci ārpus telpām?

Jā, NightmatIQ un NightmatIQ Plus ir paredzēti sienas montāžai gan iekštelpās, gan ārā, ar aizsardzības klasi IP 54 (aizsargāts pret ūdens šļakatām un putekļiem). Tomēr neuzstādiet to sprādzienbīstamās vietās vai uz degošām virsmām.

Kā atiestatīt NightmatIQ Plus?

Instrukcijā nav aprakstīta atiestatīšanas procedūra. Lai atjaunotu rūpnīcas iestatījumus, varat uz dažām minūtēm izslēgt elektrobarošanu un tad atkal ieslēgt. Iedarbināšanas sliekšņa iestatījumus caur lietotni var mainīt jebkurā laikā. Ja problēmas turpinās, sazinieties ar pēcpārdošanas servisu.

Kāds ir šī produkta garantijas periods?

STEINEL ražotāja garantija ir 3 gadi no iegādes datuma NightmatIQ standard un NightmatIQ Plus (izņemot Professional sērijas produktus). Tā sedz materiāla vai ražošanas defektus. Saglabājiet pirkuma apliecinājumu, lai izmantotu garantiju.

Vai es varu savienot vairākus NightmatIQ Plus detektorus tīklā?

Jā, NightmatIQ Plus izmanto Bluetooth Mesh tehnoloģiju un var tikt tīklots ar visiem saderīgiem produktiem. Tīkla konfigurācija tiek veikta, izmantojot lietotni STEINEL Connect. Pirmajā savienojumā tiek ģenerētas drošības atslēgas, lai novērstu nesankcionētu piekļuvi.

LIETOŠANAS INSTRUKCIJA NightmatIQ STEINEL

1. Par šo dokumentu 582
2. Vispārēji drošības norādījumi 582
3. lerīces apraksts 583
4. Elektriskais pieslēgums 588
5. Montāža 589
6. Funkcijas 598
7. Tīrīšana un kopšana 603
8. Utilizācija 603
9. Ražotāja garantija 604
10. Tehniskie dati 605
11. Traucējumu novēršana 606

1. Par šo dokumentu

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
– Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

Bridinājums par bīstamību!

Bridinajums par bīstamību elektrības dēl!

Bridinajums par bīstamību ūdens dēl!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

– Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.
- Darbu ar elektrotikla spriegumu jāveic profesionāli kvalificētam personālam.
– Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Izmantojiet tikai oriğinālās detaļas.
- Remontu drīkst veikt tikai specializētas darbnīcas.

3. lerīces apraksts

Pareiza lietošana NighmatIQ

– Krēslas slēdzis ir piemērots motāžai pie sienas iekštelpās un ārā.
– Krēslas iestatījuma funkcija iestatāma ar potenciometru.
– Izmantojams kā atsevišks sensors.

Pareiza lietošana NighmatlQ Plus

– Krēslas slēdzis ir piemērots motāžai pie sienas iekštelpās un ārā.
– Šādas funkcijas ir iestatāmas Steinel Connect lietotnē.
– Izmantojams kā atsevišks sensors vai saslēgts tīklā ar Bluetooth.

Darbības princips

– Aptumšošanas slēdzis ar gaismas sensora palīdzību aptver apkārtējās vides gaišumu un salīdzina to ar iestatīto gaišuma vērtību.
– Ja apkārtējās vides gaišums nesasniedz gaišuma sliekšņa vērtību, pieslēgtais patērētājs tiek ieslēgts.
– Ja apkārtējās vides gaišums pārsniedz Ja apkārtējās vides gaišums pārsniedz gaišuma sliekšņa vērtību, pieslēgtais patērētājs tiek izslēgts.

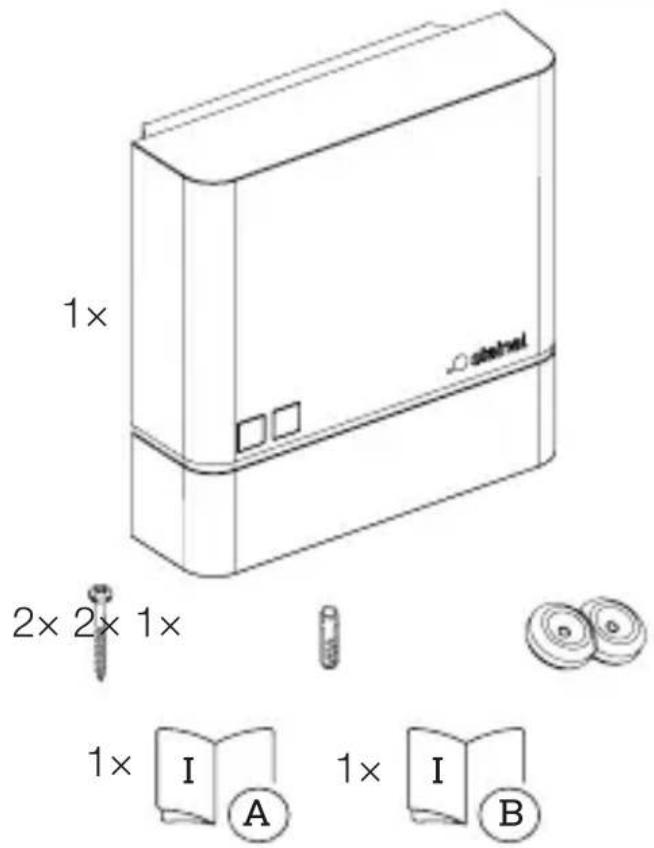

NightmatIQ / NightmatIQ Plus piegãdes apjoms

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 skrūves
• 2 dībeli
• 1 blīvaizbāznis
• 1 Drošības datu lapa
• 1 Atrais starts

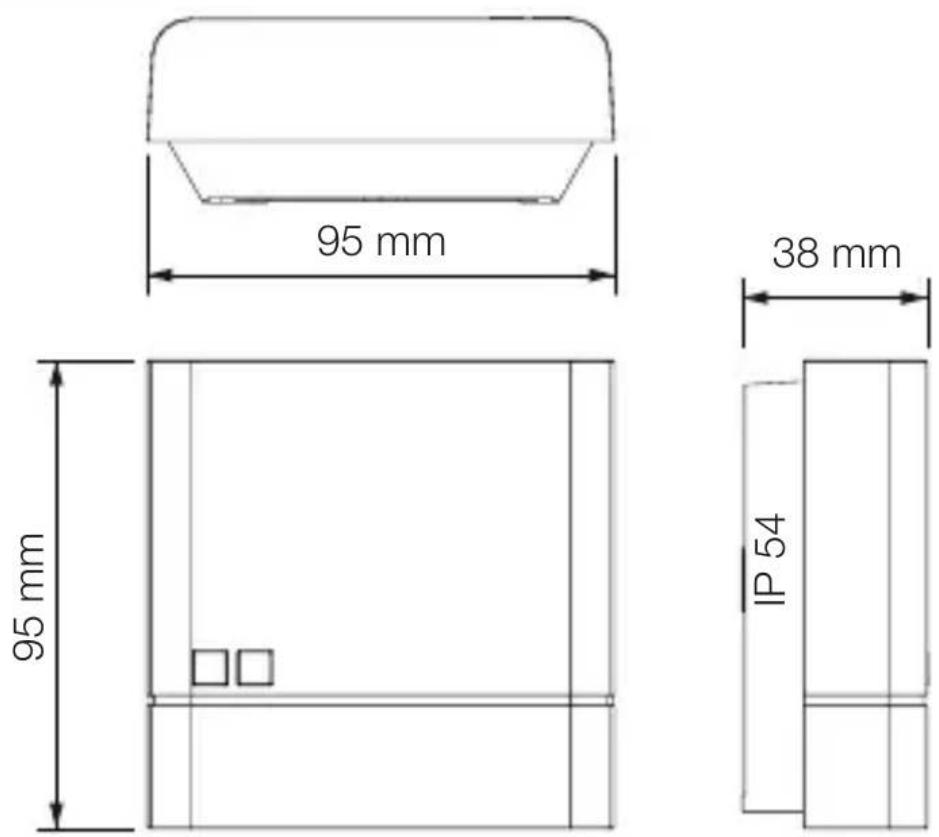

NightmatIQ / NightmatIQ Plus izmēri

3.2

LV

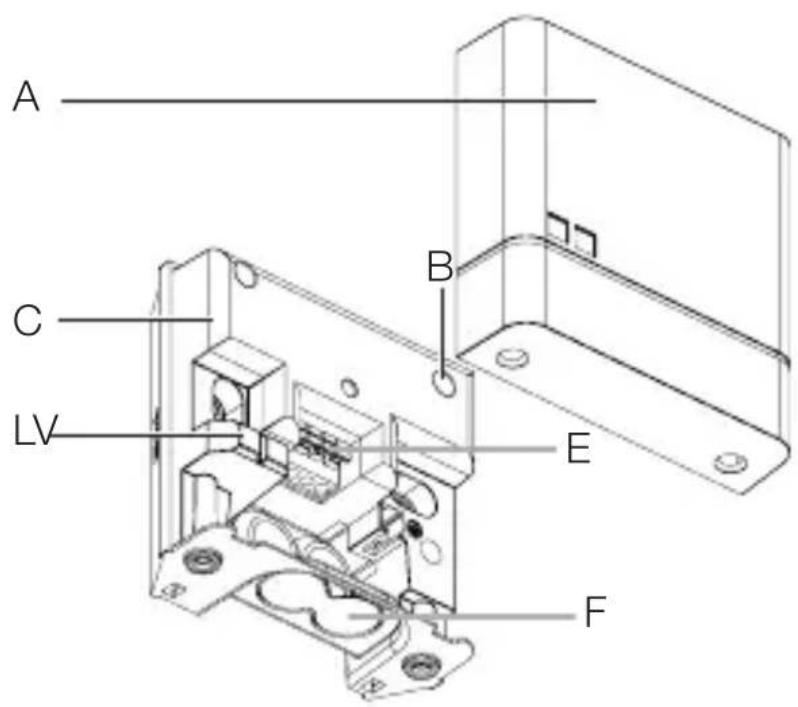

Ierīces komplektācija NightmatIQ

3.3

A Nosegs
B Krēslas sliekšna iestatijums Potenciometrs
C Krēslas slēdža korpuss
D Gaišuma sensors
E Pieslēguma aizspiednis
F Opcionāla atvere virsapmetuma kabelu savienojumam

3.4

G Detalizēti: Krēslas sliekšna iestatījums Potenciometrs

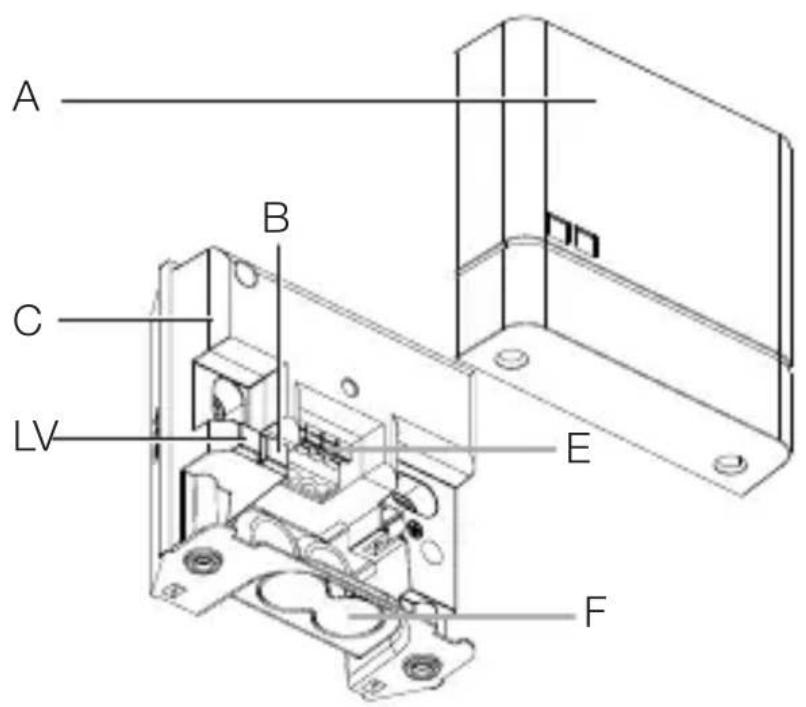

Ierīces komplektācija NightmatlQ Plus

3.5

A Nosegs
B Statusa LED
C Krēslas slēdža korpuss
D Gaišuma sensors
E Pieslēguma aizspiednis
F Opcionāla atvere virsapmetuma kabeļu savienojumam

LV

4. Elektriskais pieslēgums

Slēgumu plāns

4.1

Tikla pievadvadu veido 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

PE = zemējums (zalš / dzeltens)

lerīci var pieslēgt aiz tīkla slēdža arī elektriski, ja ir nodrošināts, ka tīkla slēdzis ir pastāvīgi ieslēgts.

Blīvbāžni ir paredzēti tīkla pievadam ar ārējo dieametru 5–10 mm.

5. Montāža

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pärliecinieties, ka sprieguma padeve paliek pärtraukta.

Bojājumu risks!

Pieslēguma kabelu sajaukšana var izraisīt īssavienojumu.

• Identificējiet pieslēguma kabelus.
• Savienojiet pieslēguma kabelus pareizi.

Sagatavošanās montāžai

• Pārbaudiet visas detaļas, vai tās nav bojātas.
  Bojājumu gadījumā nelietojiet ierīci.
• Izvēlieties piemērotu montāžas vietu.
  –Izvairieties no vibrācijas.
  -Gaismekli nedrīkst montēt sprādzienbīstamās zonās.
  –Nemontējiet ierīci pie viegli uzliesmojošām virsmām.
  -lerīci nedrīkst ietekmēt pieslēgtā patērētāja gaisma.

Montāžas soli

5.1

• Atslēdziet elektrības apgādi.
• Pārbaudiet, lai strāas pievade būtu pārtraukta.
• Noskrūvējiet un noņemiet nosegu.

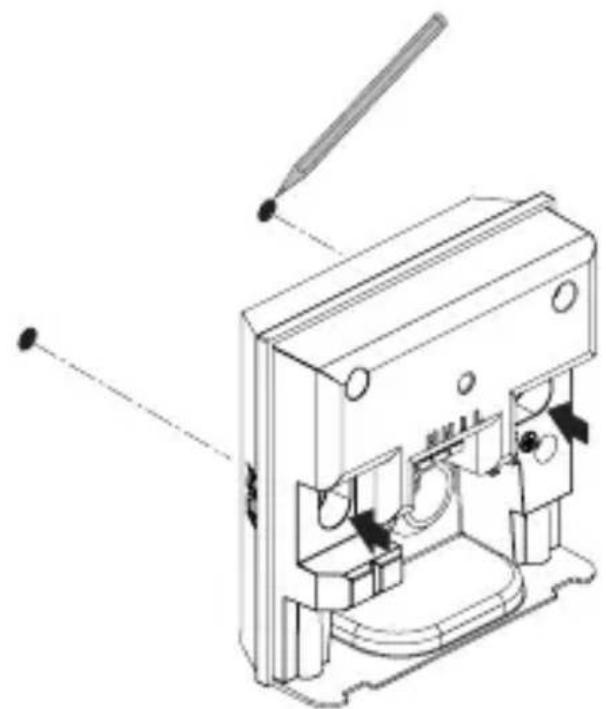

5.2

- Atzīmējiet urbuma vietas.

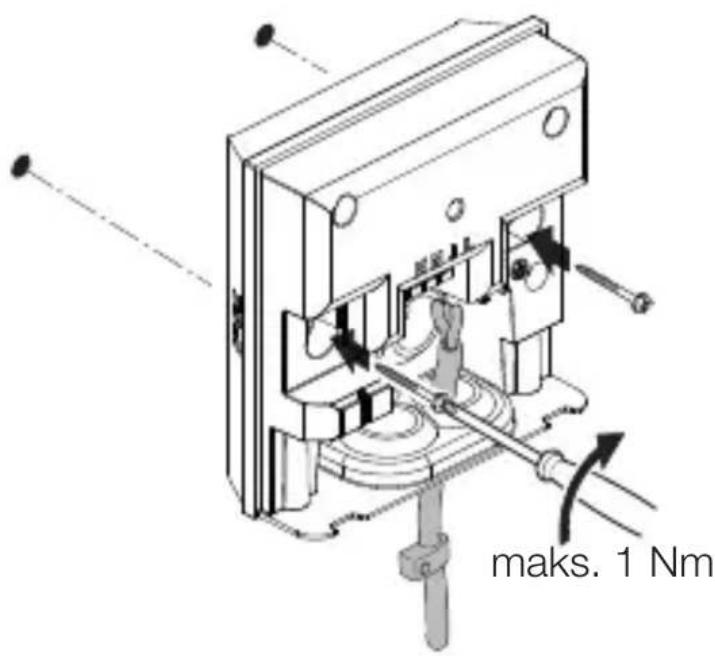

5.3

• Izvadiet kabeli cauri ierīcei.
• Uzskrūvējiet ierīci ar griezes momentu maks. 1 Nm.

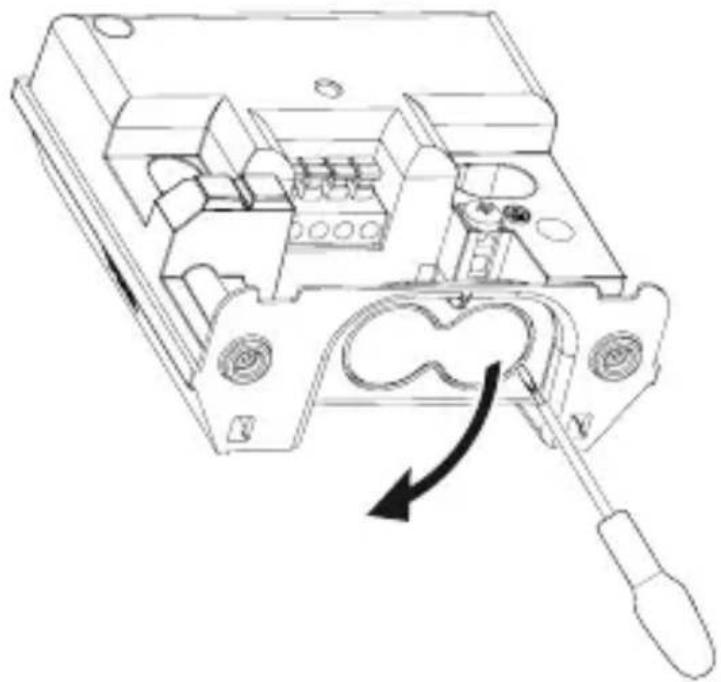

Virsapmetuma variants

5.5

- Ar skrūvgrezi uzmanīgi izlauziet opcionālo atveri virsapmetuma kabelu savienojumam.

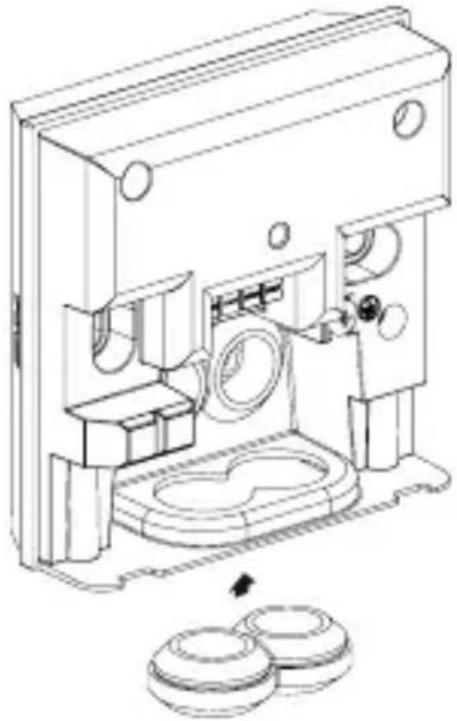

5.6

- levietojiet blīvaizbāzni.

LV

5.7

• Izvadiet kabeli cauri ierīcei.
• Uzskrūvējiet ierīci ar griezes momentu maks. 1 Nm.

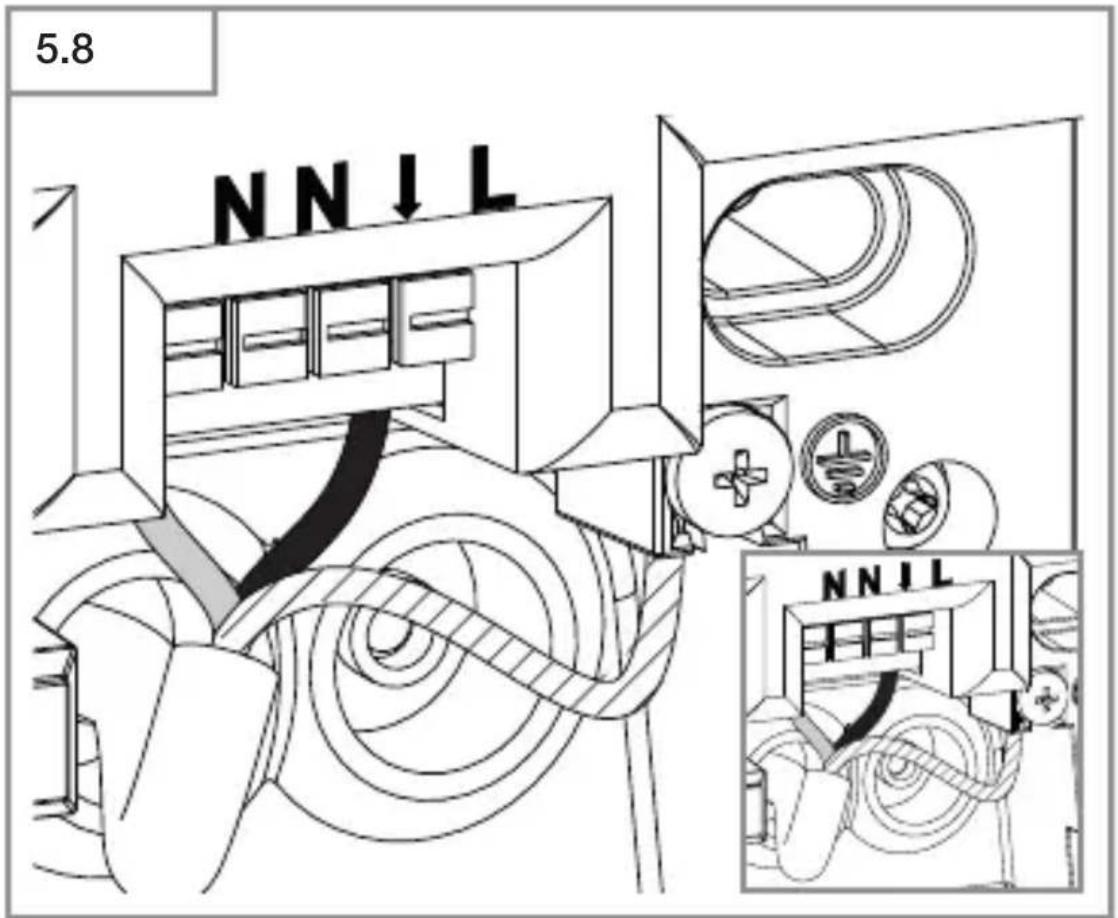

- Pieslēdziet tīkla kabeli atbilstoši slēgumu plānam.

→“4. Elektriskais pieslēgums”

LV

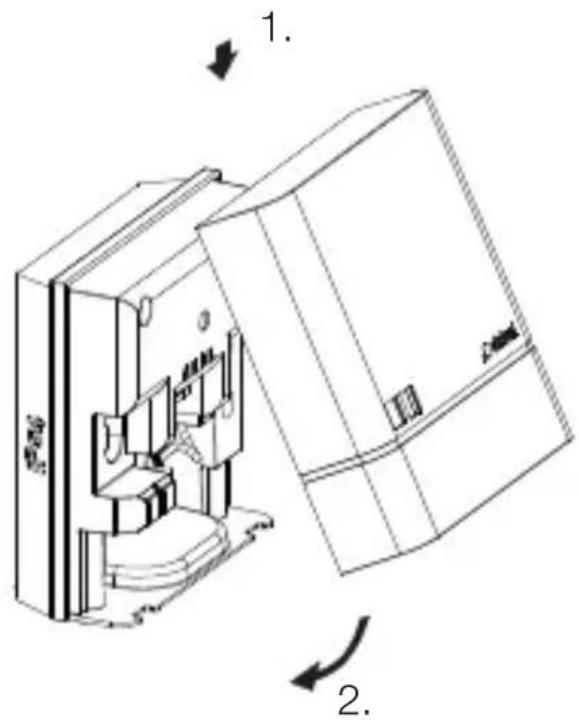

5.9

- Uzskrūvējiet nosegu.

5.11

• leslēdziet elektrības apgādi.
• lestatiet funkcijas.

→“6. Funkcijas”

LV

6. Funkcijas

NightmatIQ

NightmatlQ aptumšošanas iestatijums tiek veikts manuāli potenciometra aptumšošanas iestatijumos.

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pārliecinieties, ka sprieguma padeve paliek pārtraukta.

Rūpnīcas iestatījumi

– Krēslas iestatījums: 75 luksi

Krēslas sliekšņa iestatīšana (G)

Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 1 – 75 luksiem.

- 🟢 = Krēslošanas režīms (apm. 75 luksi) - Ⓗ = Krēslošanas režīms / Nakts režīms (apm. 1 lukss)

Manuāls NightmatlQ krēslas sliekšņa iestatījums

6.1

• Atslēdziet elektrības apgādi.
• Pārbaudiet, lai strāas pievade būtu pārtraukta.
• Noskrūvējiet nosegu.

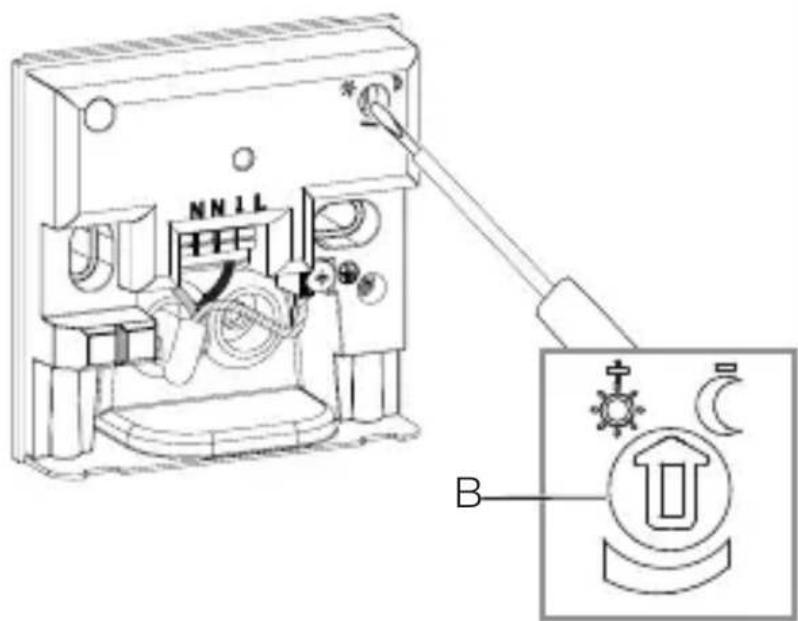

6.2

- Ar skrūvgriezi ieskatiet vēlamo aptumšošanas iestatījuma reakcijas slieksnis.

LV

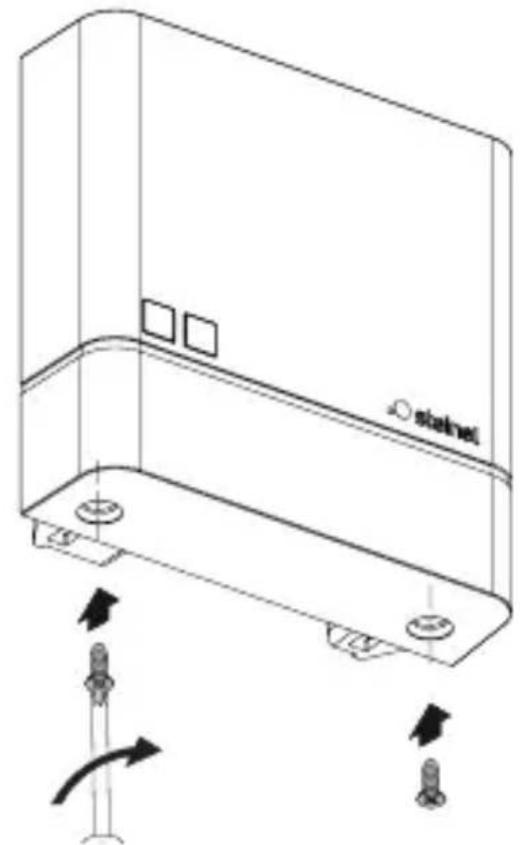

6.3

- Uzskrūvējiet nosegu.

6.4

- leslēdziet elektrības apgādi.

NightmatIQ Plus

NightmatlQ Plus funkcijas ir iestatāmas Steinel Connect lietotnē.

Steinel Connect lietotne

Ierīces konfigurācijai ar viedtālruni vai planšetdatoru. Jūsu AppStore ir jālejuplādē STEINEL Connect lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.

Šādas funkcijas ir iestatāmas Smart Connect lietotnē: – Krēslas sliekšņa iestatījums.

Norāde!

Ir jāievēro min. atstatums 3 m no WLAN rūtera un pieejas punkta, lai izslēgtu nepareizu funkciju.

LED funkcija

Inicializācija: LED deg ilgstoši.

Normālais režīms: LED neiedegas.

Identifikācija: LED mirgo lēnām.

Programmas atjauninājums: LED mirgo ātri.

Klūda: ātri mirgo diode.

LV

Rūpnīcas iestatījumi

– Krēslas iestatījums: 1.000 luksi

Krēslas sliekšņa iestatījums

Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 1 – 1.000 luksiem.

Krēslošanas režīms (apm. 1.000 luksi)

Krēslošanas režīms / Nakts režīms (apm. 1 lukss)

Bluetooth saslēgums tīklā (Bluetooth Mesh)

Sensorslēdzis atbilds Bluetooth Mesh stadartam. To var saslēgt tīkā ar visām precēm, kas atbilst Bluetooth Mesh standartam.

Sensorslēdža konfigurācija ar Steinel Connect lietotni Pir-mo reizi savienojot, sensorslēdzi un Steinel Connect lietotni uz viedtālruņa vai planšetes tiek saglabātas atbilstošā tīkla atslēgas. Ar atslēgu palīdzību var izslēgt neautorizētu piekļuvi sensoram.

Lai pieklūtu ar vēl vienu viedtālruni vai planšeti ir jādalās ar tīkla atslēgu.

Slēgšanas laiki

Bez aptumšošanas vērtības iestatījuma lietotnē var iestatīt arī slēgšanās laikus, kuros IESL. un IZSL pieslēgtie patērētāji.

NightmatlQ plus Bluetooth savienojumā ar viedtālruni / planšeti saņem pulksteņa laiku un izmanto to nākotes slēgumiem.

Ja NightmatlQ plus tiek pārtraukta elektrības padeve, tas pazaudē saglabēto pulksteņa laiku. Uz iepriekšējo dienu saules pamata NightmatlQ plus noskaidro aptuvenu pulksteņa laiku. Lai atjaunotu precīzu pulksteņa laiku, ir vajadzīgs atkārtots savienojums ar lietotni.

7. Tīrīšana un kopšana

Izstrādājumam apkope nav nepieciešama.

Risks saistībā ar elektrisko strāvu!

Üdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

- Tīriet tikai sausu ierīci.

Bojājumu risks!

Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

- Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa.

8. Utilizācija

Elektroierīces, baterijas, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces un baterijas para- stajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces un baterijas jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību.

Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam.

Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas klūdu dēl, garantijas serviss ietver sevi bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā.

Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.

Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

10. Tehniskie dati

– Izmēri (A x P x Dz): 95 x 95 x 38 mm
- Barošanas spriegums: 220–240 V, 50/60 Hz
- Jauas iznēmums: NightmatlQ < 0,7 W NightmatlQ plus < 0,5 W
– Aptumšošanas iestatijums: NightmatlQ: 1 – 75 luksi NightmatlQ plus: 1 – 1.000 luksi
– Sensorika: Fototranzistors
- Temperatūras amplitūda: -20 līdz +40 °C
- Bluetooth frekvence (tikai NightmatIQ plus):
- Bluetooth raidjauda (tikai NightmatlQ plus):
– Aizsardzības veids: IP 54

2,4-2,48 GHz

4 dBm / 2,5 mW

Slēguma jauda

– Kvēlspuldžu / halogēno spuldžu slodze: 1.000 W

- LED / EKG slodze: 250 W (50 vienības c < 88 μF)

11. Traucējumu novēršana

Ierīcei netiek pievadīta strāva.

– Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.

- Bojāts kabelis.

- Pārbaudiet kabeli ar sprieguma testeri.

– Issavienojums tīkla pievadvadā.

• Pārbaudiet pieslēgumus.

– lespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots.

- leslēdziet tīkla slēdzi.

Ierīce neieslēdzas.

– Krēslas sliekšna iestatījums izvēlēts nepareizi.

- Iestatiet no jauna krēslas sliekšņa iestatījumu.

- IZSL. tīkla slēdzis.

– Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.
