LIETOŠANAS INSTRUKCIJA IS D360 STEINEL

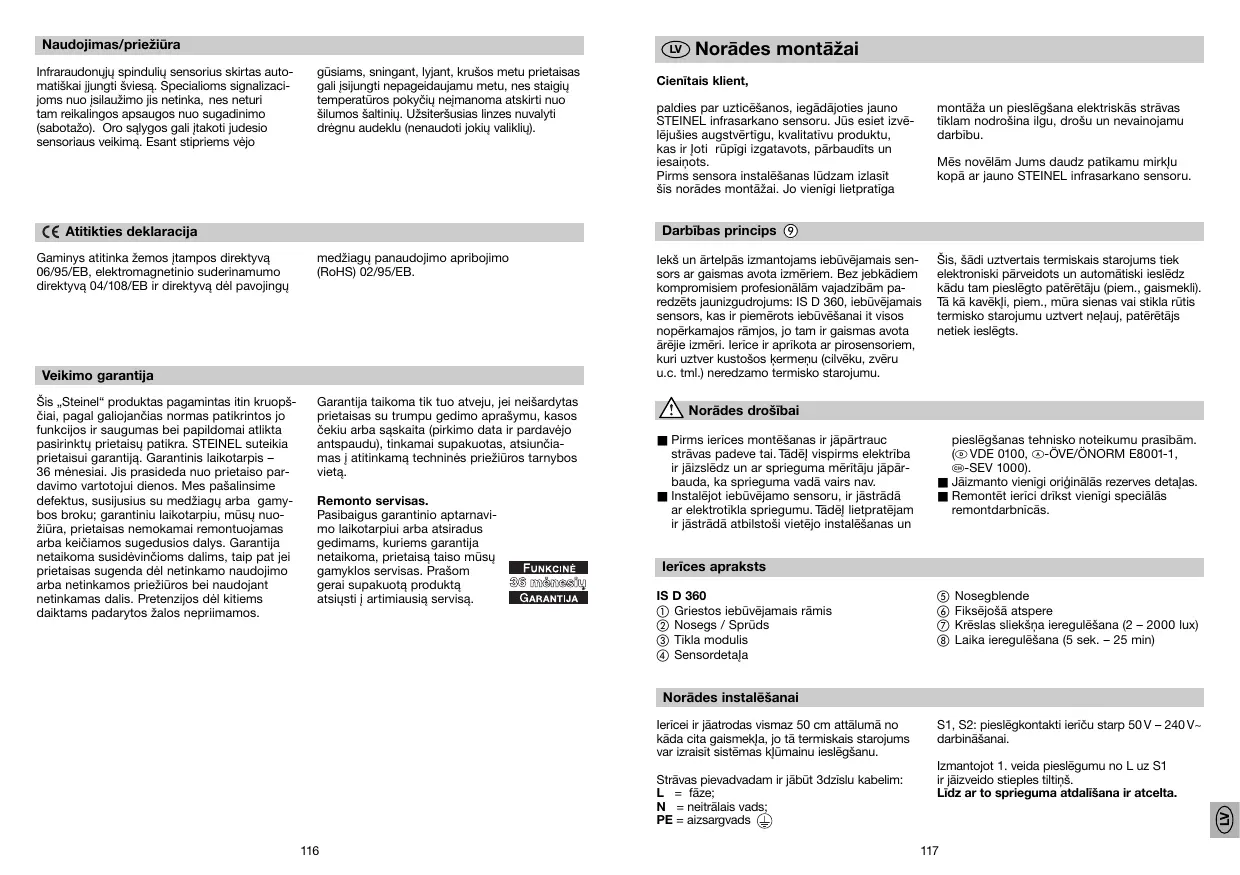

gūsiams, sningant, lyjant, krušos metu prietaisas gali įsijungti nepageidaujamu metu, nes staigių temperatūros pokyčių neįmanoma atskirti nuo šilumos šaltinių. Užsiteršusias linzes nuvalyti drėgnu audeklu (nenaudoti jokių valiklių). medžiagų panaudojimo apribojimo (RoHS) 02/95/EB. Veikimo garantija Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. STEINEL suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis prasideda nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros bei naudojant netinkamas dalis. Pretenzijos dėl kitiems daiktams padarytos žalos nepriimamos. Cienītais klient, montāža un pieslēgšana elektriskās strāvas tīklam nodrošina ilgu, drošu un nevainojamu darbību. paldies par uzticēšanos, iegādājoties jauno STEINEL infrasarkano sensoru. Jūs esiet izvēlējušies augstvērtīgu, kvalitatīvu produktu, kas ir Įoti rūpīgi izgatavots, pārbaudīts un iesaiņots. Pirms sensora instalēšanas lūdzam izlasīt šīs norādes montāžai. Jo vienīgi lietpratīga Mēs novēlām Jums daudz patīkamu mirkĮu kopā ar jauno STEINEL infrasarkano sensoru. Darbības princips Atitikties deklaracija Gaminys atitinka žemos įtampos direktyvą 06/95/EB, elektromagnetinio suderinamumo direktyvą 04/108/EB ir direktyvą dėl pavojingų Norādes montāžai Garantija taikoma tik tuo atveju, jei neišardytas prietaisas su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas, atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą. Remonto servisas. Pasibaigus garantinio aptarnavimo laikotarpiui arba atsiradus gedimams, kuriems garantija netaikoma, prietaisą taiso mūsų gamyklos servisas. Prašom gerai supakuotą produktą atsiųsti į artimiausią servisą. Iekš un ārtelpās izmantojams iebūvējamais sensors ar gaismas avota izmēriem. Bez jebkādiem kompromisiem profesionālām vajadzībām paredzēts jaunizgudrojums: IS D 360, iebūvējamais sensors, kas ir piemērots iebūvēšanai it visos nopērkamajos rāmjos, jo tam ir gaismas avota ārējie izmēri. Ierīce ir aprīkota ar pirosensoriem, kuri uztver kustošos ķermeņu (cilvēku, zvēru u.c. tml.) neredzamo termisko starojumu. Šis, šādi uztvertais termiskais starojums tiek elektroniski pārveidots un automātiski ieslēdz kādu tam pieslēgto patērētāju (piem., gaismekli). Tā kā kavēkĮi, piem., mūra sienas vai stikla rūtis termisko starojumu uztvert neĮauj, patērētājs netiek ieslēgts. Norādes drošībai ■ Pirms ierīces montēšanas ir jāpārtrauc strāvas padeve tai. TādēĮ vispirms elektrība ir jāizslēdz un ar sprieguma mērītāju jāpārbauda, ka sprieguma vadā vairs nav. ■ Instalējot iebūvējamo sensoru, ir jāstrādā ar elektrotīkla spriegumu. TādēĮ lietpratējam ir jāstrādā atbilstoši vietējo instalēšanas un pieslēgšanas tehnisko noteikumu prasībām. (D VDE 0100, A-ÖVE/ÖNORM E8001-1, -SEV 1000). ■ Jāizmanto vienīgi oriģinālās rezerves detaĮas. ■ Remontēt ierīci drīkst vienīgi speciālās remontdarbnīcās. Ierīces apraksts IS D 360 Griestos iebūvējamais rāmis Nosegs / Sprūds Tīkla modulis SensordetaĮa Nosegblende Fiksējošā atspere Krēslas sliekšņa ieregulēšana (2 – 2000 lux) Laika ieregulēšana (5 sek. – 25 min) Norādes instalēšanai Ierīcei ir jāatrodas vismaz 50 cm attālumā no kāda cita gaismekĮa, jo tā termiskais starojums var izraisīt sistēmas kĮūmainu ieslēgšanu. Strāvas pievadvadam ir jābūt 3dzīslu kabelim: L = fāze; N = neitrālais vads; PE = aizsargvads

S1, S2: pieslēgkontakti ierīču starp 50 V – 240 V~ darbināšanai. Izmantojot 1. veida pieslēgumu no L uz S1 ir jāizveido stieples tiltiņš. Līdz ar to sprieguma atdalīšana ir atcelta.

Funkcijas Ilgstošā apgaismojuma funkcija Funkcijas var ieregulēt pirms sensordetaĮas uzspraušanas. Ja pēc sensordetaĮas uzspraušanas vēlams ieregulējumu atkal izmainīt, ar spraugrievu skrūvgriezi ir jānospiež sprosta mēlīte un sensordetaĮa jāizņem (skat. 1.att.). Pie tam pievienotais patērētājs automātiski pārslēdzas ilgstošam apgaismojumam. Ikreiz, uzspraužot sensordetaĮu sāk darboties apm., 45 sekunžu iemērīšanas fāze. Šajā laikā mirgo sarkanā diode. Svarīgi: vairākkārtējai slēdža darbināšanai ir jānotiek ātri vienai pēc otras. Sensora darbība:

1) Apgaismojuma ieslēgšana

(ja gaismeklis ir IZSLĒGTS): Slēdzis 1 x IZSL un IESL. Gaismeklis paliek degam visu ieregulēto laiku. Ilgstošais apgaismojums.

1) Ilgstošā apgaismojuma ieslēgšana:

Slēdzis 2 x IZSL un IESL. Gaismeklis tiek ieslēgts 4 stundu ilgstošam apgaismoju mam (aiz lēcas deg sarkanā diode). Nobeidzot, gaismeklis automātiski pāriet atpakaĮ sensordarbības režīmā (sarkanā diode nodziest).

2) Ilgstošā apgaismojuma izslēgšana:

Slēdzis 1 x IZSL un IESL. Gaismeklis nodziest, resp., pāriet sensordarbības režīmā.

2) Apgaismojuma izslēgšana

(ja gaismeklis DEG): Slēdzis 1 x IZSL un IESL. Gaismeklis nodziest, resp., pāriet sensordarbības režīmā. Uz ierīces atrodas regulātori divu lielumu ieregulēšanai: Krēslas sliekšņa ieregulēšana (reakcijas slieksnis) Kustību ziņotāja vēlāmo reakcijas slieksni bez starppakāpēm var ieregulēt robežās no apm., 2 līdz 2000 lux. Uz novietota regulēšanas (Rūpnīcas ieregulēskrūve nozīmē darbību dienasgaismā, apm., jums: darbība dienas2000 lux. Uz novietota regulēšanas skrūve gaismā 2000 lux) nozīmē darbību naktī, apm., 2 lux. Kustību ziņotāja uztveres zonas ieregulēšanai un funkciju pārbaudei dienasgaismā regulēšanas skrūvei ir jāatrodas uz

2 – 2000 lux Ja strāvas pievadvadā ir ierīkots tīkla slēdzis, bez parastās IE un IZslēgšanas ir iespējamas vēl šādas funkcijas: Laika ieregulēšana (izslēgšanas aizture) Pievienotās lampas vēlāmo degšanas ilgumu bez starppakāpēm var ieregulēt no apm., 5 sek. līdz maks. 20 min. (Rūpnīcas ieregulējums: apm., 5 sek.). Ja ieregulēšanas skrūve atrodas uz “–“, tas nozīmē degšanas laiku, apm., 5 sek. Ja skrūve atrodas uz “+”, tas nozīmē garāko degšanas laiku, apm., 20 min. Kustību ziņotāja uztveres zonas ieregulēšanai un funkciju pārbaudei ieteicams izvēlēties īsāko degšanas laiku. apm. 5 sek. – 20 min. Sniedzamības ieregulēšana / Justēšana Ja ierīce ir montēta 2,5 m augstumā, sensora maksimālā sniedzamība ir 8 m. Ja ir vajadzīgs, sniedzamību var optimāli pieregulēt. Klātpieliktās nosegčaulas ir paredzētas jebkura lēcas segmentu skaita nosegšanai, resp., sniedzamības individuālai pielāgošanai. Šādi var novērst piem., apgaismojuma kĮūmainu ieslēgšanos garāmbraucošo automašīnu vai garāmgājēju dēĮ, kā arī mērķtiecīgi uzraudzīt apdraudētās vietas. Nosegčaulas var atdalīt pa jau iepriekš veiktiem ierobojumiem gan vertikāli, gan horizontāli. Pēc tam tās lēcai ir vienkārši jāuzsprauž. Tehniskie dati Gabarīti (A x Ø): 80 x 51 mm Jauda: maks. 1000 W (kvēlspuldzes)* maks. 5 AX (luminiscentās spuldzes)* Izslēgjauda: 50 – 240 V~ / 5 A Elektrotīkla spriegums: 230 – 240 V, 50 H Uztveres leņķis: 360° ar 180° atvēruma leņķi Sniedzamība: maks. 8 m, perimetrāla Sensorika: 10 uztveres zonas, 720 ieslēgzonas Laika ieregulējums: 5 sek. – 20 min. Krēslas sliekšņa ieregulējums: 2 – 2000 lux Ilgstošais apgaismojums: Ieslēdzams uz 4 stundām Aizsardzības veids (augša/apakša): IP 20 Temperatūras amplitūda: -20 °C līdz +50 °C

Darbība / Kopšana Darbības traucējumi KĮūme Sensoram netiek pievadīta strāva Sensors neieslēdzas Cēlonis ■ Bojāts drošinātājs, sensors nav ieslēgts ■ Īssavienojums ■ Darbībai dienasgaismā krēslas slieksnis ir ieregulēts darbam naktī ■ Bojāta kvēlspuldze ■ Tīkla slēdzis ir IZSLĒGTS ■ Bojāts drošinātājs ■ Neprecīzi ieregulēta uztveres zona Sensors neizslēdzas ■ Uztveres zonā notiek nepārtraukta kustība ■ Ieslēgtais gaismeklis atrodas uztveres zonā un temperatūras izmaiņu dēĮ ieslēdzas no jauna Sensors ieslēdzas nevajadzīgi Sarkanā diode ātri mirgo ■ Jānomaina kvēlspuldze ■ Jāieslēdz tīkla slēdzis ■ Jānomaina drošinātājs, resp., jāpārbauda pievieno jums ■ Jāpārregulē uztveres zona. Infrasarkanais sensors ir paredzēts automātiskai apgaismojuma ieslēgšanai. Speciālajām pretielaušanās iekārtām šī ierīce nav piemērota, jo tai nav šim nolūkam paredzētā sabotāžas drošība. Kustību ziņotāja darbību var ietekmēt laika apstākĮi. Stiprās vēja brāzmās, sniegā, lietū un krusā var gadīties kĮūme, jo pēkšņas temperatūras izmaiņas var tikt atpazītas arī kā siltuma avots. Notraipītu uztveres lēcu var notīrīt ar mitru drāniņu (nelietojot tīrīšanas līdzekĮus). Atbilstības apliecinājums Šis produkts atbilst Zemsprieguma direktīvas 06/95/EG, EMV-direktīvas 04/108/EG, kā arī RoHS direktīvas 02/95/EG prasībām. ■ Uztveres zona ir jāpārbauda un, ja vajadzīgs, jāpieregulē ■ Uztveres zona ir jāizmaina, resp., jānosedz ■ Uztveres zonā atrodas ieslēgtais gaismeklis ■ Uztveres zonā pārvietojas kādi dzīvnieki ■ Uztveres zonā vējš kustina kokus un krūmus ■ Tiek uztvertas uz ielas garāmbraucošās automašīnas ■ Laika apstākĮu izraisītas krasas temperatūras izmaiņas (vējš, lietus, sniegs) vai arī gaisa plūsma no ventilātoriem, atvērtiem logiem ■ Uztveres zona ir jāizmaina, resp., jānosedz ■ Uztveres zona ir jāizmaina, resp., jānosedz ■ Uztveres zona ir jāizmaina, resp., jānosedz ■ Uztveres zona ir jāizmaina, resp., jānosedz ■ Uztveres zona ir jāizmaina; sensors jāmontē citā vietā ■ Aktivēts pārslodzes drošinātājs ■ Ierīce ir jāizslēdz un pēc atdzišanas atkal jāieslēdz Darbības garantija Šis STEINEL izstrādājums ir izgatavots Įoti rūpīgi. Tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem un, nobeigumā tas ir pakĮauts izlases veida pārbaudei. STEINEL garantē nevainojamas produkta īpašības un darbību. Garantijas termiņš ir 36 mēneši kopš dienas, kad patērētājs to nopircis. Garantijas saistības paredz to bojājumu novēršanu, kas radušies materiāla vai ražošanas procesa dēĮ. Garantijas saistības paredz bojāto detaĮu remontu vai nomaiņu pēc mūsu izvēles. Garantijas saistības neattiecas uz nodilumam pakĮauto detaĮu bojājumiem, kā arī uz bojājumiem un defektiem, kas saistīti ar nelietpratīgu rīcību, apkopi vai svešu detaĮu izmantošanu. Garantijas saistības neattiecas arī uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā vienīgi tad, ja ierīce neizjauktā veidā, kopā ar īsu kĮūmes aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un pārdevēja zīmogu), labi iesaiņota tiek nosūtīta attiecīgai servisa nodaĮai. Remonta pakalpojumi: Pēc garantijas laika beigām vai gadījumos, kad jānovērš defekti uz kuriem garantija neattiecas, remontu veic mūsu rūpnīcas servisa dienests. Lūdzam nosūtīt produktu, labi iesaiņotu tuvākai servisa nodaĮai.

Sensors pastāvīgi IE / Izslēdzas KĮūmes novēršana ■ Jānomaina drošinātājs. Jāieslēdz tīkla slēdzis, strāvas pievadvads ir jāpārbauda ar sprieguma testeri ■ Jāpārbauda pievienojumi ■ Krēslas slieksnis ir jāieregulē no jauna
