KÄYTTÖOHJE IS D360 STEINEL

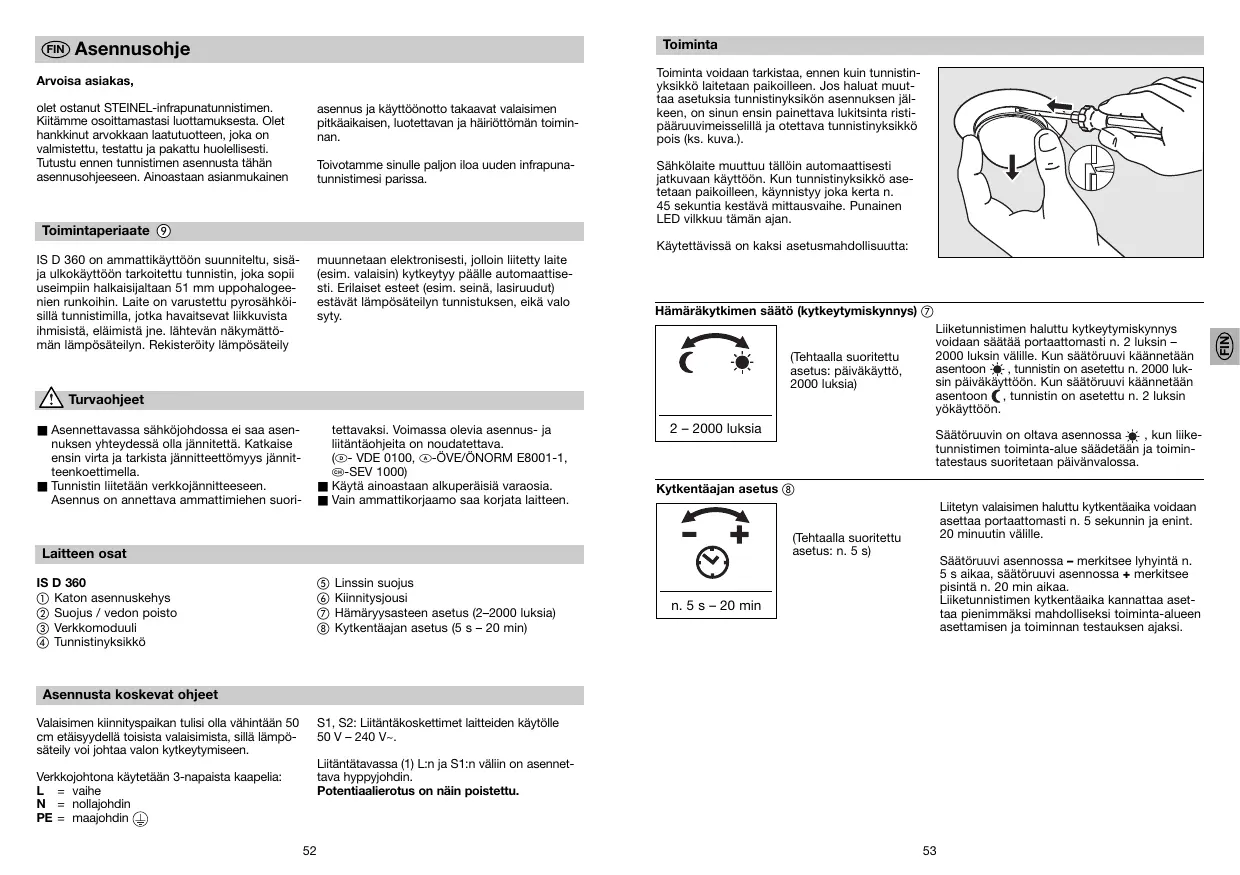

FIN Toiminta Asennusohje Arvoisa asiakas, olet ostanut STEINEL-infrapunatunnistimen. Kiitämme osoittamastasi luottamuksesta. Olet hankkinut arvokkaan laatutuotteen, joka on valmistettu, testattu ja pakattu huolellisesti. Tutustu ennen tunnistimen asennusta tähän asennusohjeeseen. Ainoastaan asianmukainen asennus ja käyttöönotto takaavat valaisimen pitkäaikaisen, luotettavan ja häiriöttömän toiminnan. Toivotamme sinulle paljon iloa uuden infrapunatunnistimesi parissa. Toimintaperiaate Toiminta voidaan tarkistaa, ennen kuin tunnistinyksikkö laitetaan paikoilleen. Jos haluat muuttaa asetuksia tunnistinyksikön asennuksen jälkeen, on sinun ensin painettava lukitsinta ristipääruuvimeisselillä ja otettava tunnistinyksikkö pois (ks. kuva.). Sähkölaite muuttuu tällöin automaattisesti jatkuvaan käyttöön. Kun tunnistinyksikkö asetetaan paikoilleen, käynnistyy joka kerta n. 45 sekuntia kestävä mittausvaihe. Punainen LED vilkkuu tämän ajan. Käytettävissä on kaksi asetusmahdollisuutta: muunnetaan elektronisesti, jolloin liitetty laite (esim. valaisin) kytkeytyy päälle automaattisesti. Erilaiset esteet (esim. seinä, lasiruudut) estävät lämpösäteilyn tunnistuksen, eikä valo syty. Hämäräkytkimen säätö (kytkeytymiskynnys) (Tehtaalla suoritettu asetus: päiväkäyttö, 2000 luksia) Turvaohjeet ■ Asennettavassa sähköjohdossa ei saa asennuksen yhteydessä olla jännitettä. Katkaise ensin virta ja tarkista jännitteettömyys jännitteenkoettimella. ■ Tunnistin liitetään verkkojännitteeseen. Asennus on annettava ammattimiehen suori- tettavaksi. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava. (D- VDE 0100, A-ÖVE/ÖNORM E8001-1, -SEV 1000) ■ Käytä ainoastaan alkuperäisiä varaosia. ■ Vain ammattikorjaamo saa korjata laitteen. 2 – 2000 luksia Liiketunnistimen haluttu kytkeytymiskynnys voidaan säätää portaattomasti n. 2 luksin – 2000 luksin välille. Kun säätöruuvi käännetään asentoon , tunnistin on asetettu n. 2000 luksin päiväkäyttöön. Kun säätöruuvi käännetään asentoon , tunnistin on asetettu n. 2 luksin yökäyttöön. Säätöruuvin on oltava asennossa , kun liiketunnistimen toiminta-alue säädetään ja toimintatestaus suoritetaan päivänvalossa. Kytkentäajan asetus Liitetyn valaisimen haluttu kytkentäaika voidaan asettaa portaattomasti n. 5 sekunnin ja enint. 20 minuutin välille. (Tehtaalla suoritettu asetus: n. 5 s) Laitteen osat Linssin suojus Kiinnitysjousi Hämäryysasteen asetus (2–2000 luksia) Kytkentäajan asetus (5 s – 20 min) IS D 360 Katon asennuskehys Suojus / vedon poisto Verkkomoduuli Tunnistinyksikkö Säätöruuvi asennossa – merkitsee lyhyintä n. 5 s aikaa, säätöruuvi asennossa + merkitsee pisintä n. 20 min aikaa. Liiketunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi toiminta-alueen asettamisen ja toiminnan testauksen ajaksi. n. 5 s – 20 min Asennusta koskevat ohjeet S1, S2: Liitäntäkoskettimet laitteiden käytölle 50 V – 240 V~. Valaisimen kiinnityspaikan tulisi olla vähintään 50 cm etäisyydellä toisista valaisimista, sillä lämpösäteily voi johtaa valon kytkeytymiseen. Liitäntätavassa (1) L:n ja S1:n väliin on asennettava hyppyjohdin. Potentiaalierotus on näin poistettu. Verkkojohtona käytetään 3-napaista kaapelia: L = vaihe N = nollajohdin PE = maajohdin

FIN IS D 360 on ammattikäyttöön suunniteltu, sisäja ulkokäyttöön tarkoitettu tunnistin, joka sopii useimpiin halkaisijaltaan 51 mm uppohalogeenien runkoihin. Laite on varustettu pyrosähköisillä tunnistimilla, jotka havaitsevat liikkuvista ihmisistä, eläimistä jne. lähtevän näkymättömän lämpösäteilyn. Rekisteröity lämpösäteily Jatkuva valaistus Käyttöhäiriöt Tärkeää: Kun katkaisinta painetaan useamman kerran, tulisi painallusten seurata toisiaan nopeasti. Tunnistinkäyttö

1) Valon sytyttäminen (kun valaisin POIS

PÄÄLTÄ): Katkaisin 1 x POIS ja PÄÄLLE. Valo palaa asetetun ajan verran

2) Valon sammuttaminen (kun valaisin

PÄÄLLÄ): Katkaisin 1 x POIS ja PÄÄLLE. Valo sammuu ja valaisin siirtyy tunnistinkäyttöön. Jatkuva valaistus

1) Jatkuvan valaistuksen kytkeminen:

Katkaisin 2 x POIS ja PÄÄLLE. Valaisimen valo asetetaan palamaan 4 tunnin ajaksi (punainen LED palaa linssin takana). Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön (punainen LED sammuu)

2) Jatkuvan valaistuksen sammuttaminen:

Katkaisin 1 x POIS ja PÄÄLLE. Valo sammuu ja valaisin siirtyy tunnistinkäyttöön. Häiriö Ei ole jännitettä Valo ei syty Näin voidaan estää esim. autojen tai ohikulkijoiden aiheuttamat virhekytkennät tai rajata tietyt vaara-alueet täsmällisesti. Linssin suojus voidaan irrottaa pystyuria tai vaakauria pitkin ja pistää tunnistimen linssiin. Valo ei sammu Valo syttyy ja sammuu jatkuvasti 82 x 51 mm enint. 1000 W (hehkulamput)* enint. 5 AX (loistelamput)* Kytkentäteho: 50 – 240 V~ / 5 A Verkkoliitäntä: 230 – 240 V, 50 Hz Tunnistimen toimintakulma: 360°, 180° aukkokulma Toimintaetäisyys: enint. 8 m joka puolelle Tunnistintekniikka: 10 toiminta-aluetta, 720 kytkentävyöhykettä Kytkentäajan asetus: 5 s – 20 min Hämäräkytkimen säätö: 2 – 2000 luksia Jatkuva valaistus: kytkettävissä 4 tunniksi Suojausluokka (ylh./alh.): IP 20 Lämpötila-alue: -20 °C ... +50 °C ■ kytketty valaisin on toiminta-alueella ■ toiminta-alueella liikkuu eläimiä Valo syttyy ei-toivotusti Teho: ■ jatkuva liikehdintä toimintaalueella ■ kytketty valaisin sijaitsee toiminta-alueella ja kytkeytyy lämpötilan muutoksen takia uudelleen Tekniset tiedot Mitat (K x Ø): ■ oikosulku ■ päiväkäytössä hämäräkytkin asetettu yökäyttöön ■ viallinen valonlähde ■ verkkokytkin pois päältä ■ viallinen sulake ■ toiminta-aluetta ei suunnattu oikein Toiminta-alueen rajaus/säätö Kun tunnistin asennetaan 2,5 metrin korkeuteen, sen suurin mahdollinen toimintaetäisyys on 8 m. Toiminta-alue voidaan tarvittaessa rajata tarkemmin. Tunnistimen mukana toimitetulla linssin suojuksella voidaan peittää haluttu määrä linssin lohkoja / lyhentää toimintaetäisyyttä yksilöllisesti. Syy ■ viallinen sulake, ei kytketty päälle ■ tuuli liikuttelee puita ja pensaita toiminta-alueella ■ tiellä liikkuu autoja ■ sään (tuuli, sade, lumi), tuuletinten poistoilman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset LED vilkkuu nopeasti ■ ylikuormitussuoja aktivoitu

Häiriön poisto ■ uusi sulake, kytke verkkokatkaisin päälle, tarkista johto jännitteenkoettimella ■ tarkista liitännät ■ säädä uudelleen ■ vaihda valonlähde ■ kytke verkkokytkin päälle ■ uusi sulake, tarkista liitäntä tarvittaessa ■ säädä alue uudelleen ■ tarkista alue ja säädä tarvittaessa uudelleen tai peitä osa linssistä ■ muuta aluetta tai peitä osa linssistä ■ muuta aluetta tai säädä linssin suojusten avulla, lisää etäisyyttä ■ muuta aluetta tai säädä linssin suojusten avulla ■ muuta aluetta tai säädä linssin suojusten avulla ■ muuta aluetta tai säädä linssin suojusten avulla ■ muuta aluetta, vaihda tunnistimen paikkaa ■ kytke laite pois päältä ja kytke takaisin päälle sen jäähdyttyä FIN Jos verkkojohtoon asennetaan katkaisin, seuraavat toiminnot ovat mahdollisia valon kytkennän ja sammuttamisen lisäksi: Käyttö/hoito

Toimintatakuu Tämä STEINEL-tuote on valmistettu suurella tarkkuudella ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Lisäksi sille on suoritettu pistokoe. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista aine- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä käsittelystä, huollosta tai vierasosien käytöstä. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Takuu on voimassa vain, jos laitetta ei ole avattu itse ja se toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen tai ensimmäisten kuukauden aikana myyjäliikkeeseen. Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä laitteen korjaa huoltopalvelumme. Pyydämme lähettämään tuotteen hyvin pakattuna lähimpään huoltopisteeseen. Sikkerhetsmerknader ■ Under montering må tilkoplingsledningen være koplet fra strømnettet. Kontroller om spenningen er borte med en spenningstester. ■ Under installering av sensorlampen kommer man i berøring med strømnettet. Lampen skal derfor installeres av en fagperson i henhold til nasjonale installasjonsforskrifter og tilkoplings-krav (D- VDE 0100, A-ÖVE/ÖNORM E8001-1, -SEV 1000). ■ Bruk kun originaldeler ■ Reparasjoner skal kun utføres på et fagverksted. Apparatbeskrivelse Deksel Festefjær Skumringsinnstilling (2 – 2000 Lux) Tidsinnstilling (5 sek. – 20 min.) IS D 360 Ramme til innmontering i tak Deksel / strekkavlastning Nettmodul Sensorenhet Informasjon vedr. installasjon S1, S2: Koplingskontakter for bruk av apparater mellom 50 V – 240 V~. Sensoren bør monteres minst 50 cm fra en annen lampe, ettersom varmeutstråling fra lampen kan føre til at sensorsystemet reagerer. Ved tilkoblingsmåte ( 1) må det settes en ledningsbro fa L til S1. Derved oppheves potensialdelingen. Nettledningen består av en 3-ledet kabel: L = fase N = fase PE = jordledning
