NightmatIQ - Bewegungsmelder STEINEL - Kostenlose Bedienungsanleitung

Produkttyp	Bewegungsmelder / Dämmerungsschalter
Modell	NightmatIQ (Standard) / NightmatIQ Plus (mit Bluetooth)
Stromversorgung	220–240 V, 50/60 Hz
Stromverbrauch	NightmatIQ: < 0,7 W; NightmatIQ Plus: < 0,5 W
Einstellung der Ansprechschwelle	NightmatIQ: 1 bis 75 lx (manuell); NightmatIQ Plus: 1 bis 1.000 lx (über App)
Erkennungstechnologie	Fototransistor
Temperaturbereich	-20 °C bis +40 °C
Schutzart	IP 54
Max. Schaltleistung (Glüh-/Halogenlampen)	1.000 W
Max. Schaltleistung (LED / EVG)	250 W (bis 50 Stück, Kapazität < 88 µF)
Bluetooth (nur NightmatIQ Plus)	Frequenz: 2,4–2,48 GHz; Sendeleistung: 4 dBm / 2,5 mW
Hauptfunktionen	Automatisches Ein-/Ausschalten nach Helligkeit, Schwelleneinstellung, programmierbare Zeitschaltuhr (Plus), Bluetooth Mesh Vernetzung (Plus)
Wartung und Reinigung	Trocken mit einem weichen Tuch reinigen, ohne Reinigungsmittel. Gerät wartungsfrei.
Sicherheit	Elektroinstallation nur durch qualifizierten Fachmann. Vor Eingriff immer Strom abschalten.
Herstellergarantie	3 Jahre (außer Produkte der Professional-Serie)
Reparierbarkeit / Ersatzteile	Nur Original-Ersatzteile verwenden. Reparaturen durch autorisierten Fachbetrieb.

Häufig gestellte Fragen - NightmatIQ STEINEL

Wie stelle ich die Ansprechschwelle am NightmatIQ Standard ein?

Beim NightmatIQ-Modell wird die Ansprechschwelle manuell mit einem Schraubendreher durch Drehen des Potentiometers (Markierung G) unter der Abdeckung eingestellt. Der Einstellbereich reicht von ca. 1 lx (Nachtbetrieb) bis 75 lx (Dämmerung). Um an das Potentiometer zu gelangen, schalten Sie die Stromversorgung aus, schrauben Sie die Abdeckung ab, nehmen Sie die Einstellung vor und schalten Sie dann wieder ein.

Wie konfiguriere ich den NightmatIQ Plus über die App?

Laden Sie die App STEINEL Connect aus Ihrem AppStore herunter. Stellen Sie sicher, dass Bluetooth Ihres Smartphones/Tablets aktiviert ist und halten Sie einen Mindestabstand von 3 Metern zwischen dem Gerät und WLAN-Routern ein. Befolgen Sie die Anweisungen der App, um die Ansprechschwelle (1 bis 1000 lx) einzustellen, Schaltzeiten zu programmieren oder mehrere Melder über Bluetooth Mesh zu vernetzen.

Was ist die maximale Schaltleistung für LED-Lampen?

Die maximale Leistung für LED-Lampen oder elektronische Vorschaltgeräte (EVG) beträgt 250 W, mit einer Grenze von 50 Geräten und einer Gesamtkapazität unter 88 µF. Für Glüh- oder Halogenlampen beträgt die Grenze 1.000 W.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie zunächst, ob die Sicherung eingeschaltet und nicht defekt ist und ob der Netzschalter (falls vorhanden) auf EIN steht. Kontrollieren Sie auch das Stromkabel mit einem Spannungsprüfer. Wenn das Problem weiterhin besteht, kann die Ansprechschwelle falsch eingestellt sein: Stellen Sie sie mit dem Potentiometer (NightmatIQ) oder über die App (NightmatIQ Plus) ein. Bei Kurzschluss überprüfen Sie die Anschlüsse.

Wie reinige ich den Bewegungsmelder?

Reinigen Sie das Gerät nur trocken mit einem weichen, leicht feuchten Tuch ohne Reinigungsmittel. Verwenden Sie niemals Wasser oder Chemikalien, da der Kontakt mit spannungsführenden Teilen Stromschlaggefahr birgt.

Wie groß ist die Bluetooth-Reichweite des NightmatIQ Plus?

Die Bluetooth-Reichweite ist in der Anleitung nicht genau angegeben, aber die Bluetooth Mesh-Technologie ermöglicht eine Vernetzung der Geräte. Es wird empfohlen, einen Mindestabstand von 3 Metern zwischen dem Gerät und WLAN-Routern einzuhalten, um Störungen zu vermeiden. Die Sendeleistung beträgt 4 dBm (2,5 mW).

Kann ich dieses Gerät im Freien verwenden?

Ja, der NightmatIQ und NightmatIQ Plus sind für die Wandmontage innen und außen ausgelegt, mit einer Schutzart von IP 54 (geschützt gegen Spritzwasser und Staub). Vermeiden Sie jedoch die Installation in explosionsgefährdeten Bereichen oder auf brennbaren Oberflächen.

Wie setze ich den NightmatIQ Plus zurück?

In der Anleitung ist kein Reset-Verfahren beschrieben. Um die Werkseinstellungen wiederherzustellen, können Sie die Stromversorgung für einige Minuten unterbrechen und dann wieder einschalten. Die Einstellungen der Ansprechschwelle über die App können jederzeit geändert werden. Wenn Probleme weiterhin bestehen, wenden Sie sich an den Kundendienst.

Wie lange beträgt die Garantie für dieses Produkt?

Die Herstellergarantie von STEINEL beträgt 3 Jahre ab Kaufdatum für den NightmatIQ Standard und den NightmatIQ Plus (außer Produkte der Professional-Serie). Sie deckt Material- oder Verarbeitungsfehler ab. Bewahren Sie den Kaufbeleg zur Geltendmachung der Garantie auf.

Kann ich mehrere NightmatIQ Plus Melder vernetzen?

Ja, der NightmatIQ Plus nutzt die Bluetooth Mesh-Technologie und kann mit allen kompatiblen Produkten vernetzt werden. Die Netzwerkkonfiguration erfolgt über die App STEINEL Connect. Bei der ersten Verbindung werden Sicherheitsschlüssel generiert, um unbefugten Zugriff zu verhindern.

BEDIENUNGSANLEITUNG NightmatIQ STEINEL

1. Zu diesem Dokument 3
2. Allgemeine Sicherheitshinweise 3
3. Gerätebeschreibung 4
4. Elektrischer Anschluss 9
5. Montage 10
6. Funktion 19
7. Reinigung und Pflege 24
8. Entsorgung 24
9. Herstellergarantie 25
10. Technische Daten 27
11. Störungsbehebung 28

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.

- Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Strom!

Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung!

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.
- Sicherheitshinweise befolgen.
- Zugänglich aufbewahren.

- Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

– Die Arbeit an der Netzspannung ist nur durch qualifiziertes Fachpersonal zulässig.

- Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

- Nur Original-Ersatzteile verwenden. - Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch NighmatIQ

– Dämmerungsschalter, zur Wandmontage im Innen- und Außenbereich geeignet.
- Funktion Dämmerungseinstellung über Poti einstellbar.
- Als Einzelsensor verwendbar.

Bestimmungsgemäßer Gebrauch NighmatlQ Plus

– Dämmerungsschalter, zur Wandmontage im Innen- und Außenbereich geeignet.
– Funktionen über Steinel Connect App einstellbar.
- Als Einzelsensor oder mit Bluetooth vernetzt verwendbar.

Funktionsprinzip

• Der Dämmerungsschalter erfasst mit Hilfe des Lichtsensors die Umgebungshelligkeit und vergleicht diese mit dem eingestellten Helligkeitsschwellenwert.
  – Liegt die Umgebungshelligkeit unter dem Helligkeits-schwellenwert, wird der angeschlossene Verbraucher eingeschaltet.
  – Liegt die Umgebungshelligkeit über dem Helligkeits-schwellenwert, wird der angeschlossene Verbraucher ausgeschaltet.

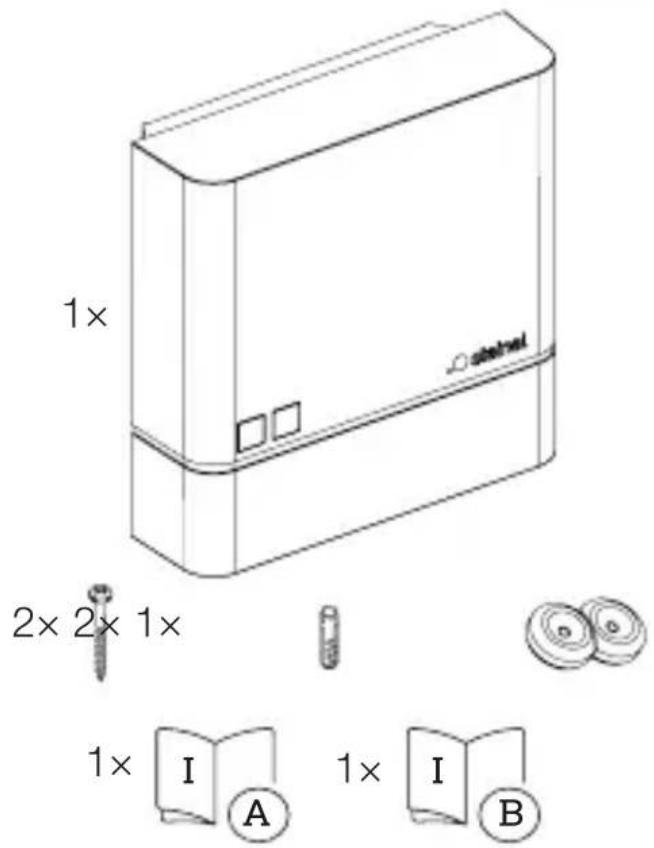

Lieferumfang NightmatIQ / NightmatIQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 Schrauben
• 2 Dübel
• 1 Dichtstopfen
• 1 Sicherheitsdatenblatt
• 1 Quick-Start

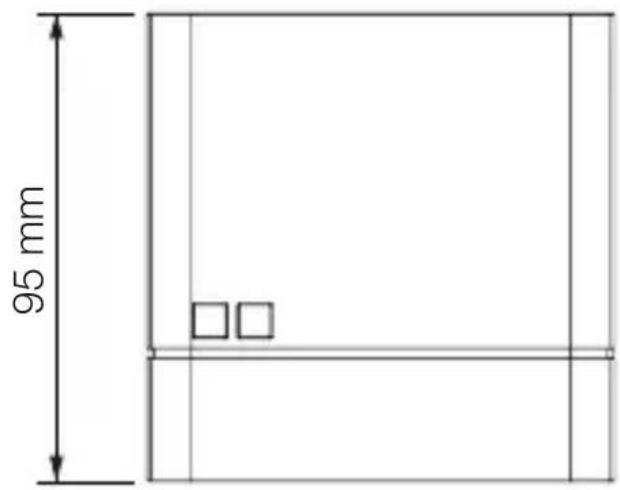

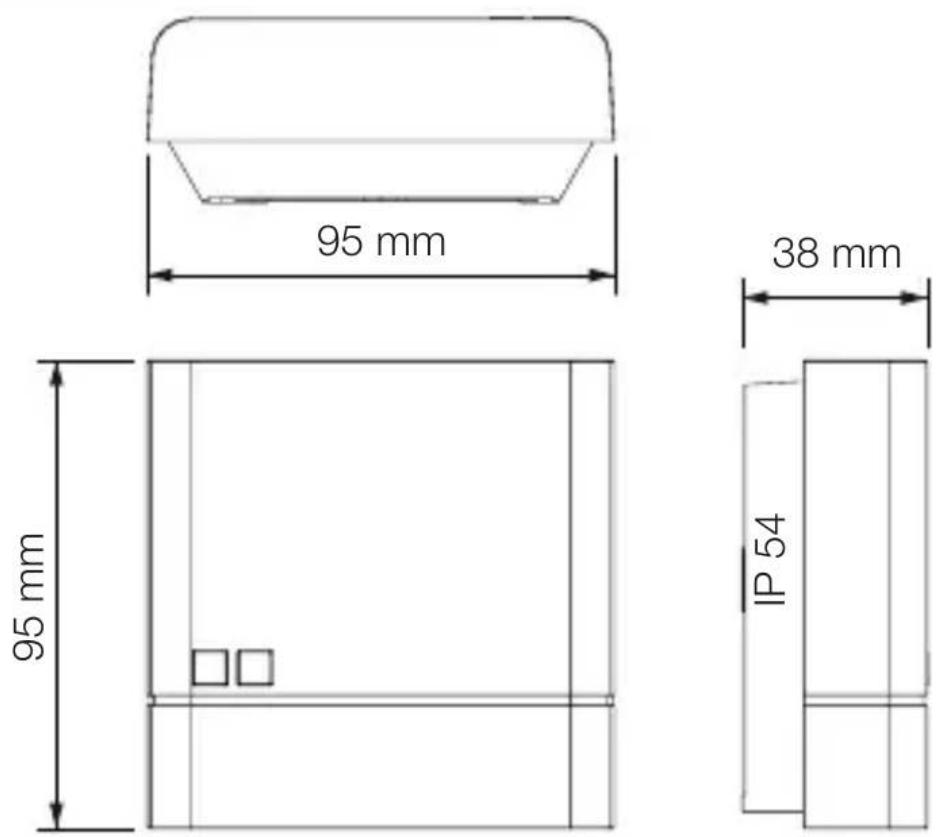

Produktmaße NightmatIQ / NightmatIQ Plus

3.2

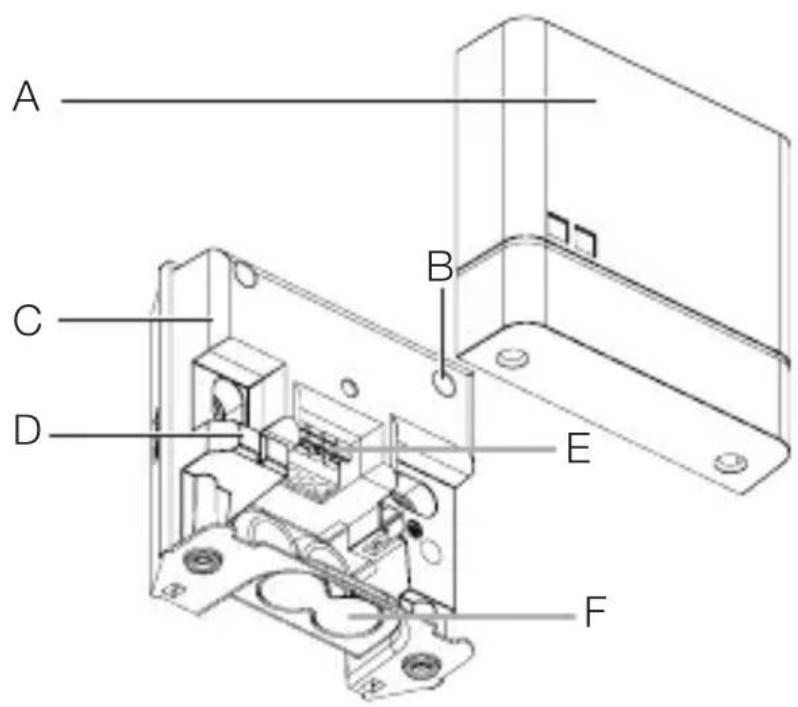

Geräteübersicht NightmatlQ

3.3

A Abdeckung
B Poti Dämmerungseinstellung
C Gehäuse Dämmerungsschalter
D Helligkeitssensor
E Anschlussklemme
F Optionale Öffnung für Aufputzverkabelung

3.4

G Detail: Poti Dämmerungseinstellung

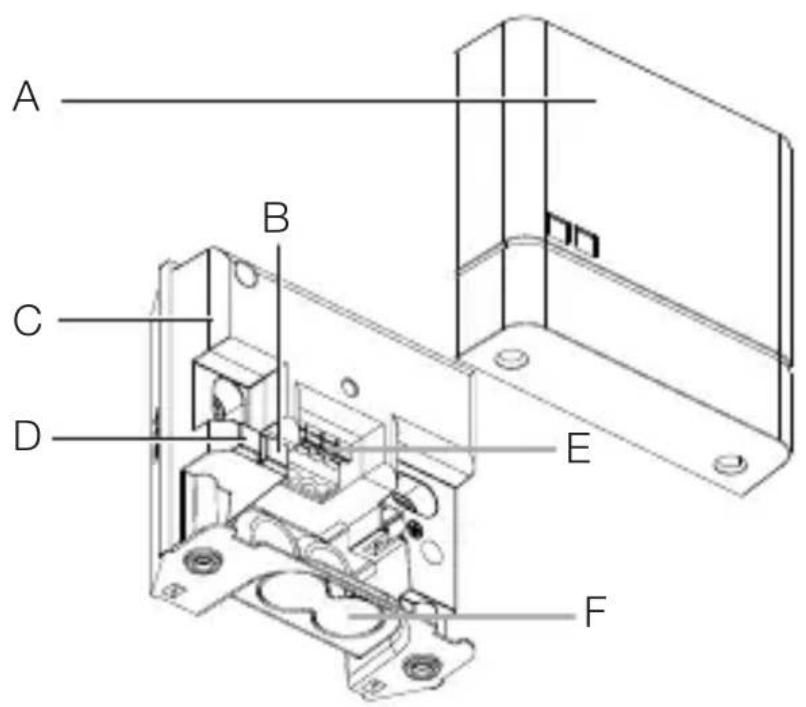

Geräteübersicht NightmatIQ Plus

3.5

A Abdeckung
B Status-LED
C Gehäuse Dämmerungsschalter
D Helligkeitssensor
E Anschlussklemme
F Optionale Öffnung für Aufputzverkabelung

4. Elektrischer Anschluss

Schaltplan

4.1

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün / gelb)

Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist.

Die Dichtstopfen sind für eine Netzzuleitung mit einem Außendurchmesser von 5 – 10 mm vorgesehen.

5. Montage

Gefahr durch elektrischen Strom!

Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.
• Spannungsfreiheit mit Spannungs prüfer kontrollieren.
• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt.

Gefahr von Sachschäden!

Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.
• Anschlussleitungen korrekt verbinden.

Montagevorbereitung

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Gerät nicht in Betrieb nehmen.
• Geeigneten Montageort auswählen.
• Erschütterungsfrei.
• Nicht in explosionsgefährdeten Bereichen.
• Nicht auf leicht entflammbaren Oberflächen.
• Das Gerät darf nicht durch das Licht des angeschlossenen Verbrauchers beeinflusst werden.

Montageschritte

5.1

• Stromversorgung abschalten.
- Prüfen, dass die Spannungs zufuhr abgeschaltet ist.

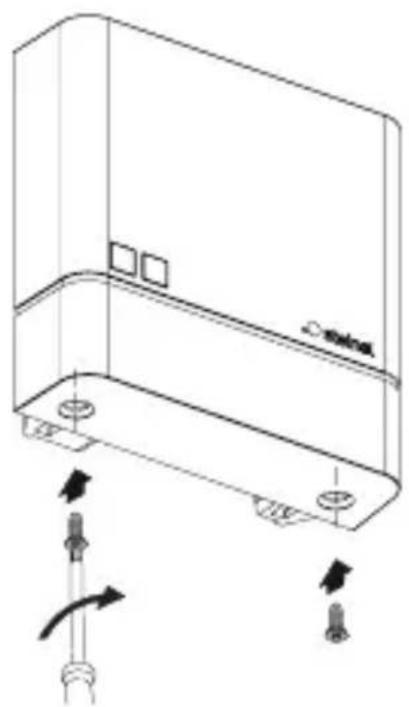

- Abdeckung abschrauben und abziehen.

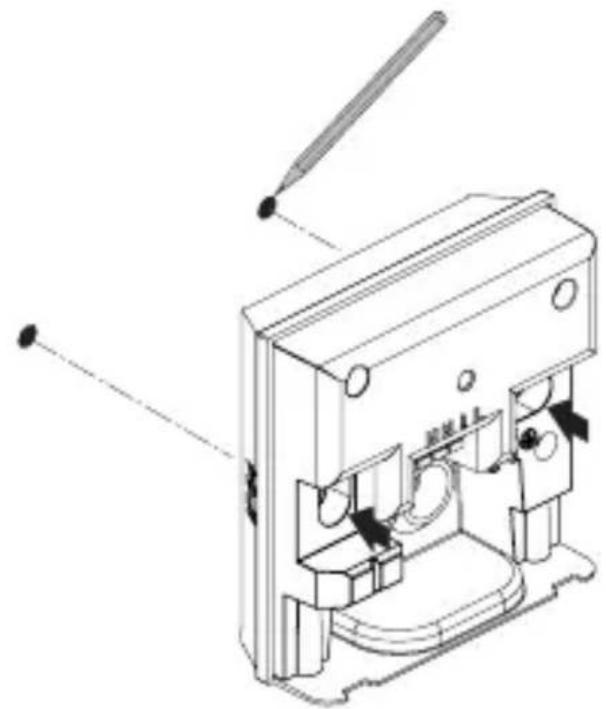

5.2

• Bohrlöcher anzeichnen.

5.3

- Löcher bohren (∅ 6 mm) und Dübel einsetzen.

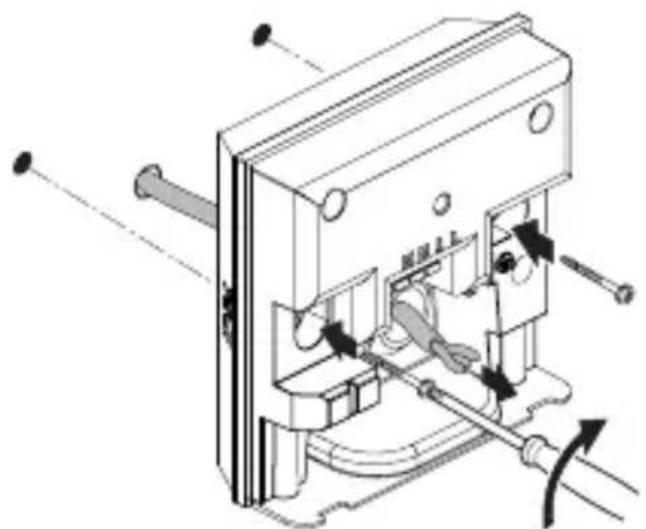

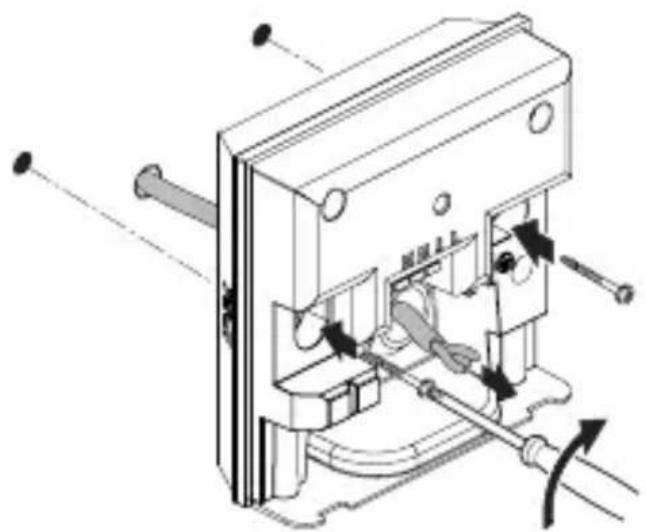

Unterputz-Variante

5.4

• Kabel durch das Gerät führen.
- Gerät mit einem Drehmoment von max. 1 Nm anschrauben.

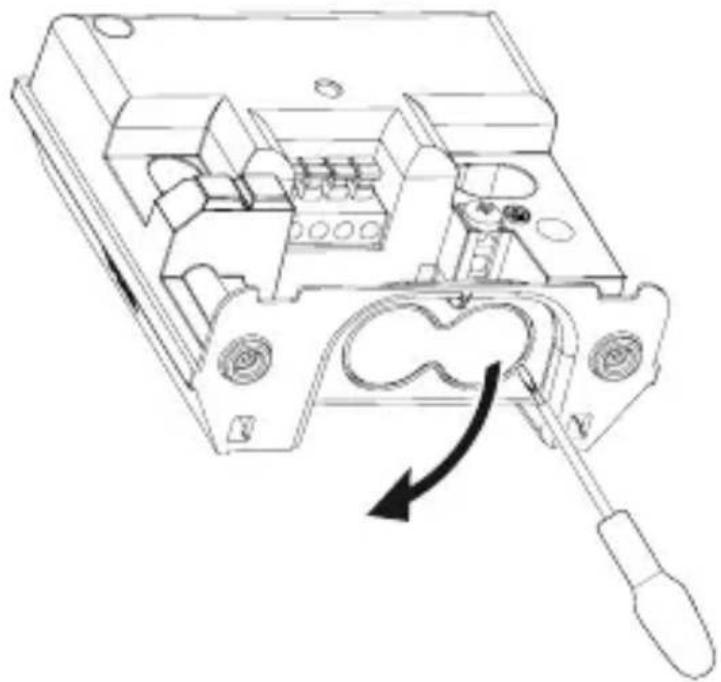

Aufputz-Variante

5.5

• Die optionale Öffnung für Aufputzverkabelung vorsichtig mit einem Schraubendreher herausbrechen.

5.6

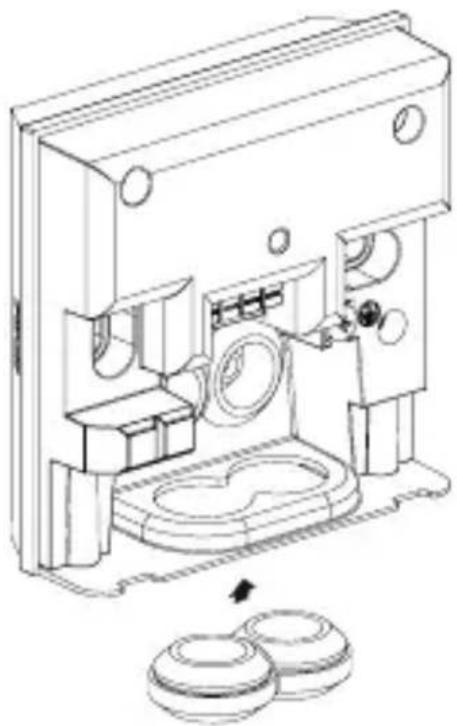

• Dichtstopfen einsetzen.

5.7

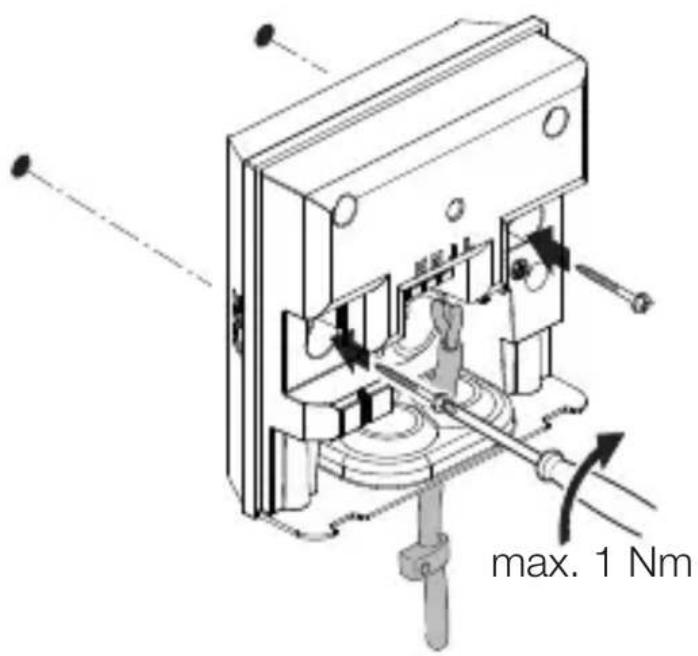

• Kabel durch das Gerät führen.
- Gerät mit einem Drehmoment von max. 1 Nm anschrauben.

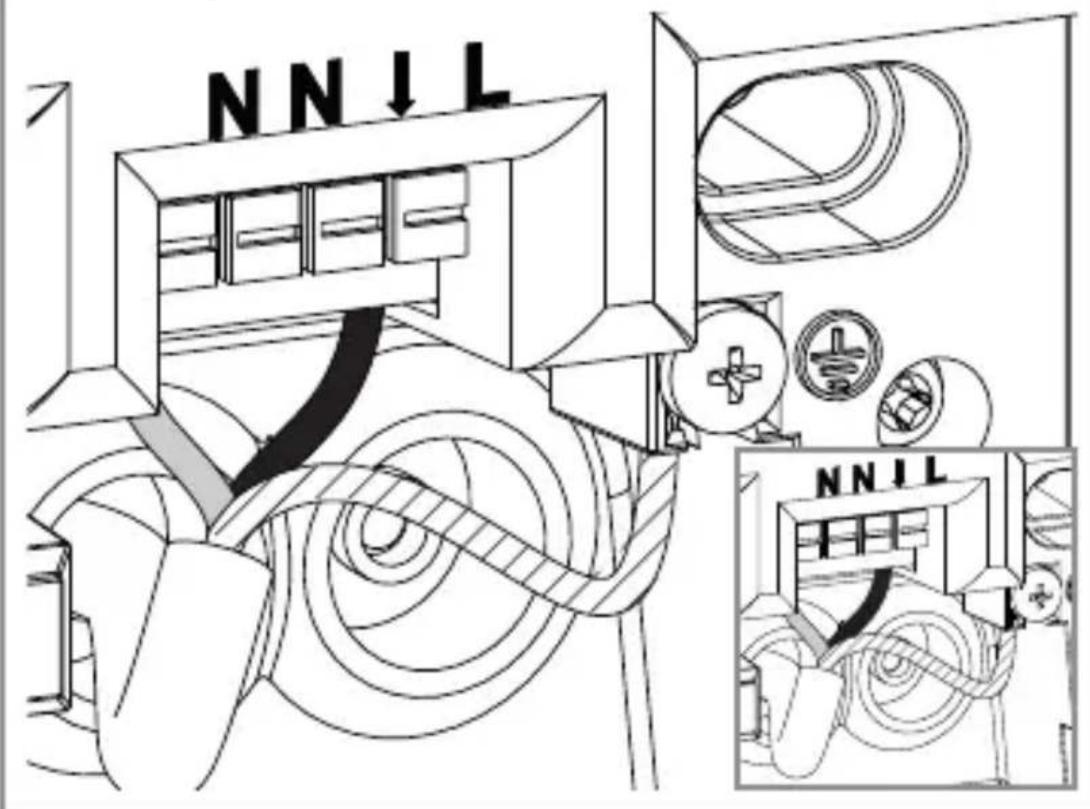

5.8

- Netzzuleitung laut Schaltplan anschließen.

→„4. Elektrischer Anschluss“

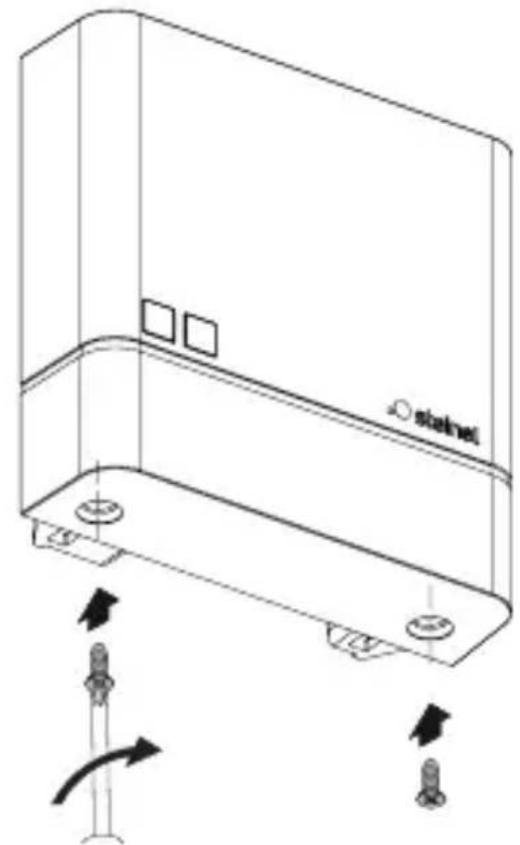

5.9

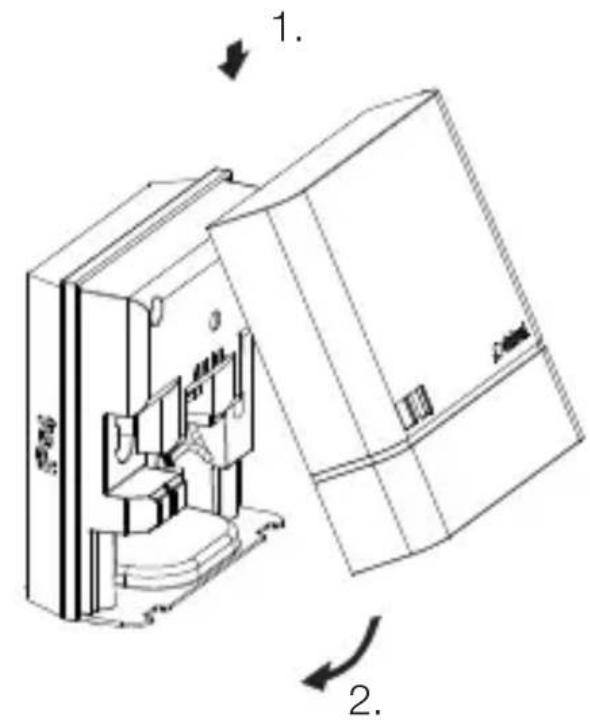

• Abdeckung aufsetzen.

5.10

• Stromversorgung einschalten.
- Funktionen einstellen.

→„6. Funktion“

6. Funktion

NightmatIQ

Bei der NightmatlQ wird die Dämmerungseinstellung manuell über den Poti Dämmerungseinstellung vorgenommen.

Gefahr durch elektrischen Strom!

Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.
• Spannungsfreiheit mit Spannungs prüfer kontrollieren.
• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt.

- Werkseinstellungen

– Dämmerungseinstellung: 75 Lux

Dämmerungseinstellung (G)

Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 1 – 75 Lux eingestellt werden.

- ⚙ = Dämmerungsbetrieb (ca. 75 Lux) - Ⓕ = Dämmerungsbetrieb / Nachtbetrieb (ca. 1 Lux)

Manuelle Dämmerungseinstellung NightmatIQ

6.1

• Stromversorgung abschalten.
- Prüfen, dass die Spannungs zufuhr abgeschaltet ist.
• Abdeckung abschrauben.

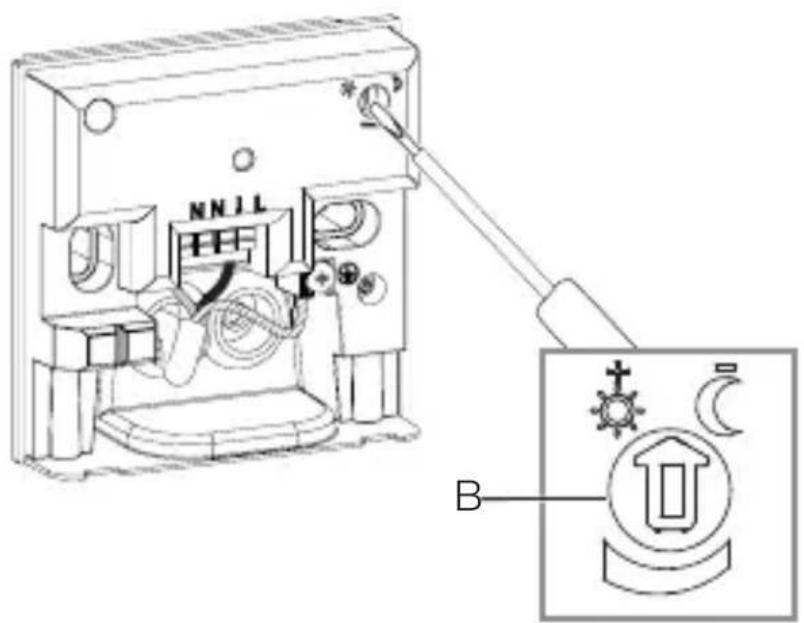

6.2

- Gewünschte Ansprechschwelle der Dämmerungseinstellung stufenlos mit dem Schraubendreher einstellen.

6.3

• Stromversorgung einschalten.

NightmatIQ Plus

Bei der NightmatlQ Plus erfolgt die Einstellung der Funktionen über die Steinel Connect App.

Steinel Connect App

Für die Konfiguration des Geräts mit Smartphone oder Tablet muss die STEINEL Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich.

Funktionen, die durch die Steinel Connect App einstellbar sind:

– Dämmerungseinstellung.

Hinweis:

Es muss ein Mindestabstand von 3 m zum WLAN-Router und zu den Access Points eingehalten werden, um Fehlfunktionen auszuschließen.

LED-Funktion

Initialisierung: LED leuchtet dauerhaft.

Normalbetrieb: LED aus.

Identifizierung: LED blinkt langsam.

Firmware Update: LED blinkt schnell.

Fehler: LED blinkt schnell.

Werkseinstellungen

– Dämmerungseinstellung: 1.000 Lux

Dämmerungseinstellung

Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 1 – 1.000 Lux eingestellt werden.

Dämmerungsbetrieb (ca. 1.000 Lux)

Dämmerungsbetrieb / Nachtbetrieb (ca. 1 Lux)

Bluetooth Vernetzung (Bluetooth Mesh)

Der Sensor-Schalter entspricht dem Bluetooth Mesh Standard. Er kann mit allen Produkten die dem Bluetooth Mesh Standard entsprechen vernetzt werden. Die Konfiguration des Sensor-Schalters erfolgt per Steinel Connect App. Bei der ersten Verbindung zwischen Sensor-Schalter und Steinel Connect App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüssel gespeichert. Durch die Schlüssel ist ein unbefugter Zugriff auf den Sensor ausgeschlossen.

Für den Zugriff über ein weiteres Smartphone oder Tablet muss der Netzwerkschlüssel geteilt werden.

Schaltzeiten

Neben der Einstellung zum Dämmerungswert können über die App auch Schaltzeiten eingestellt werden bei denen angeschlossene Verbraucher EIN bzw. AUS geschaltet werden.

Die NightmatlQ plus erhält durch die Bluetooth-Verbindung mit einem Smartphone / Tablet die aktuelle Uhrzeit und nutzt diese für die zukünftige Schalthandlung.

Wird die Spannungsversorgung der NightmatlQ plus unterbrochen, verliert sie die gespeicherte Uhrzeit. Auf Basis des Sonnenverlaufs der vorherigen Tage ermittelt die NightmatlQ plus eine ungefähre Uhrzeit. Um die exakte Uhrzeit wiederherzustellen ist eine erneute Verbindung mit der App erforderlich.

7. Reinigung und Pflege

Das Gerät ist wartungsfrei.

Gefahr durch elektrischen Strom!

Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

- Gerät nur im trockenen Zustand reinigen.

Gefahr von Sachschäden!

Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

- Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

8. Entsorgung

Elektrogeräte, Batterien, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte und Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte und Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Garantie gemäß den nachstehenden Bedingungen:

Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINELProdukte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte.

Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINELProdukt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts.

Wir tragen die Transportkosten, jedoch nicht die Transport-risiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

– bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINELProdukt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,

– bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

- wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,

– wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

– wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,

- bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

3 JAHRE HERSTELLER GARANTIE

10. Technische Daten

• Abmessungen (H × B× T): 95 × 95 × 38 mm
• Netzanschluss: 220–240 V, 50 / 60 Hz
  – Leistungsausnahme: NightmatlQ < 0,7 W NightmatlQ plus < 0,5 W
  – Dämmerungseinstellung: NightmatIQ: 1 – 75 Lux

NightmatIQ plus: 1 – 1.000 Lux

– Sensorik: Phototransistor
- Temperaturbereich: -20 bis +40 °C
- Frequenz Bluetooth (nur NightmatIQ plus):

$$ 2, 4 - 2, 4 8 \mathrm{GHz} $$

- Sendeleistung Bluetooth (nur NightmatIQ plus):

$$ 4 \mathrm{dBm/2,5mW} $$

- Schutzart:

IP 54

Schaltleistung

• Glüh- / Halogenlampenlast: 1.000 W
• LED- / EVG - Last: 250 W (50 St. c < 88 μF)

11. Störungsbehebung

Gerät ohne Spannung.

– Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  • Defekte Sicherung austauschen.

– Leitung unterbrochen.

- Leitung mit Spannungsprüfer überprüfen.

- Kurzschluss in der Netzzuleitung.

- Anschlüsse überprüfen.

– Eventuell vorhandener Netzschalter aus.

- Netzschalter einschalten.

Gerät schaltet nicht ein.

– Dämmerungseinstellung falsch gewählt.
- Dämmerungseinstellung neu einstellen.
- Netzschalter AUS.
- Netzschalter einstellen.
– Sicherung nicht eingeschaltet oder defekt.
- Sicherung einschalten.
• Defekte Sicherung austauschen.

Contents

• 1 NightmatIQ / NightmatIQ Plus
• 2 screws
• 2 wall plugs
• 1 sealing plug
• 1 safety data sheet
• 1 quick-start guide

Product dimensions - NightmatIQ / NightmatIQ Plus

GB

3.2

FR

• 1 NightmatIQ / NightmatIQ Plus
• 2 schroeven
• 2 pluggen
• 1 afdichtstopje
• 1 veiligheidsinformatieblad
• 1 Quick-Start

Productafmetingen NightmatIQ / NightmatIQ Plus

3.2

NL

• ⚙ = schemerstand (ca. 1.000 lux)
• = schemerstand / nachtstand (ca. 1 lux)

Bluetooth-koppeling (Bluetooth Mesh)

10. Technische gegevens

• Afmetingen (H × B× D): 95 × 95 × 38 mm
• Netaansluiting: 220–240 V, 50/60 Hz
• Opgenomen vermogen: NightmatIQ < 0,7 W NightmatIQ plus < 0,5 W
• Schemerinstelling: NightmatlQ: 1 – 75 lux
  NightmatIQ plus: 10 – 1.000 lux
  – Sensortechniek: phototransistor
• Temperatuurbereik: -20 tot +40 °C
  – Frequentie Bluetooth (alleen NightmatIQ plus):
  2,4-2,48 GHz
  – Zendvermogen Bluetooth (alleen NightmatIQ plus):
  4 dBm / 2,5 mW
• Bescherming: IP 54

Schakelvermogen

– Gloei- / halogeenlampen: 1.000 W

- Belasting LED / E-VSA: 250 W (50 eenheden c < 88 μF)

IT

ES

• 1 NightmatIQ / NightmatIQ Plus
• 2 skruvar
• 2 pluggar
• 1 packning
• 1 säkerhetsdatablad
• 1 quick-start

Produktmått NightmatIQ / NightmatIQ Plus

3.2

SE

Variant infällt montage

5.4

– Eventuellt befintlig nätströmbrytare FRÅN

DK

• 1 NightmatIQ / NightmatIQ Plus
• 2 skruer
• 2 rawlplugs
• 1 lukkeprop
• 1 sikkerhedsdatablad
• 1 Quick-Start

Produktmål for NightmatlQ / NightmatlQ Plus

3.2

FI

NO

• 1 NightmatIQ / NightmatIQ Plus
• 2 skruer
• 2 murplugger
• 1 tetningsplugg
• 1 sikkerhetsdatablad
• 1 hurtigstart

Produktmål NightmatlQ / NightmatlQ Plus

3.2

GR

TR

• 1 NightmatIQ / NightmatIQ Plus
• 2 vijka
• 2 učvrsnice
• 1 brtveni čep
• 1 sigurnosno tehnički list
• 1 uputa za brzo pokretanje

Dimenzije proizvoda NightmatlQ / NightmatlQ Plus

3.2

HR

Pregled proizvoda NightmatIQ

3.3

A Poklopac
B Potenciometar za podešavanje svjetlosnog praga
C Kućište sklopke za regulaciju intenziteta svjetlosti
D Senzor svjetline
E Priključna stezaljka
F Opcija otvora za spajanje nadžubknim kabelom

3.4

„Steinel Connect App“

„Steinel Connect App“:
