BEDIENUNGSANLEITUNG IS 2160 STEINEL
STEINEL-Schnell-Service
Dieselstraße 80-84·33442 Herzebrock-Clarholz
Tel: +49/5245/448-188 Fax:+49/5245/448-197
www.steinel.de·info@steinel.de
A. MULLER
Peter-Paul-Str. 15 - A-2201 Gerasdorf bei Wien
Tel: +43/2246/2146; Fax: +43/2246/25466
info@imueller.at
CH PUAG AG
Oberebenestrasse 51·CH-5620Bremgarten
Tel.: +41/56/6488888 · Fax: +41/56/6488880
info@puag.ch
STEINEL U.K.LTD.25.Manasty RoadAxis Park
Orton Southgate · GB-Peterborough Cambs PE2 6UP
Tel.: +44/1733/366-700 · Fax: +44/1733/366-701
steinel@steinel.co.com
Tel.: +353/1/8725433 Fax: +353/1/8725195
sockettool@eircom.net
DUVAUCHEL S.A. ACTICENTRE -CTR 2
RuedesFamards-Bat.M-Lot3
F-59818 Lesquin Cedex Tél.: +33/3/20 30 34 00
Fax: +33/3/20 30 34 20 · info@duvauchel.com
VAN SPLJK AGENTUREN B.V.
Postbus 2, NL-5688 ZG Oirschot · De Scheper 260
NL-5688 HP Oirschot · Tel.: +31/499/571810
Fax: +31/499/575795 info@vanspijk.nl · www.vanspijk.nl
B VSA handel Bvba
Hagelberg 29 · B-2440 Geel
Tel.: +32/14/256050 · Fax: +32/14/256059
info@vsahandel.be · www.vsahandel.be
A.R.Tech.19,Rue Eugene Ruppert,Cloche D'Or
BP 1044-L-1010 Luxembourg Tel:+352/49/3333
Fax: +352/40/2634 · com@artech.lu
STEINEL Italia S.r.l.
Largo Donegani 2 · I-20121 Milano
el: +39/02/96457231 · Fax: +39/02/96459295
info@steinel.it · www.steinel.it
SAET-94 S.L. C/Trepadella, n° 10 - Pol. Ind.
Castellbisbal Sud · E-08755 Castellbisbal (Barcelona)
Tel.: +34/93/772 28 49 - Fax: +34/93/772 01 80
saet94@saet94.com
Radvany u. 24 · H-1118 Budapest
Tel.: +36/1/3193064 Fax: +36/1/3193066
RusPon3Bodntelb:STEINEL Vertrieb GmbH&Co.KG
D-33442 Xepue6pok-Knapxolbu, TepmaHn
Ten.: +49(0) 5245/448-0 ·Факс: +49(0) 5245/448-197
SVETILNIKI · Str. Malaya Ordinka, 39
RUS-113184 Moskau · Tel.: +7/95/2 37 28 58
Fax: +7/95/2 37 11 82 goncharov@o-svetruz

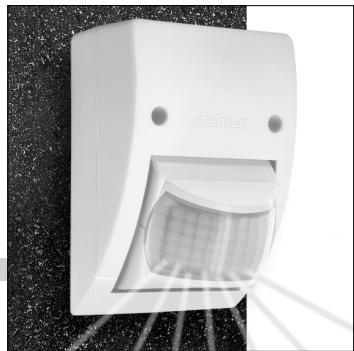

IS 2160

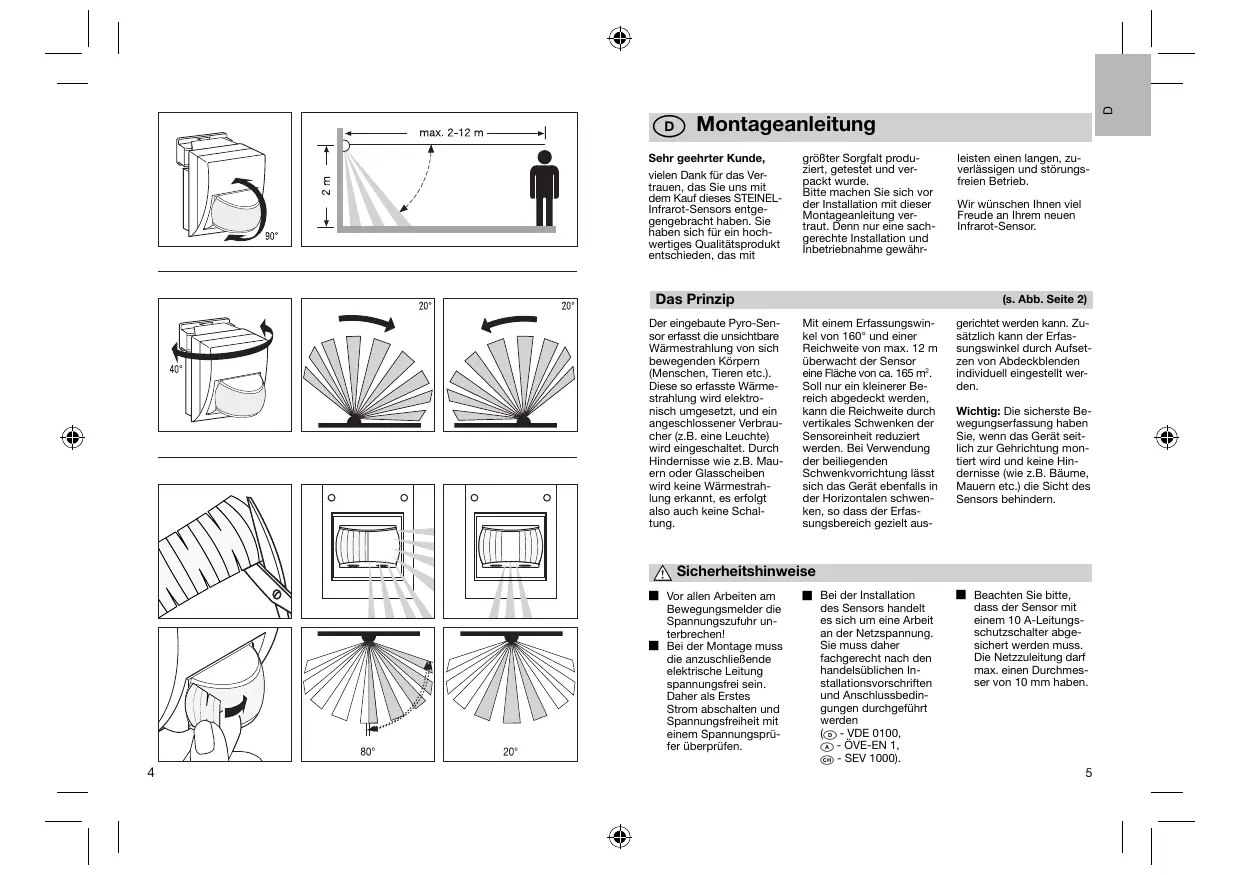

Montageanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns mit dem Kauf这点es STEINEL-Infrarot-Sensors entgegenbracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit
großter Sorgfalt produitiert, getestet und verpackt wurde.
Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn eine sachegrechte Installation und inebretnahme gewährt
leisten einen langen, zuverlässigen und störungs-freien Betrieb.
Wir wünschen Ihnen viel Freude an Ihr hem neuen Infrarot-Sensor.

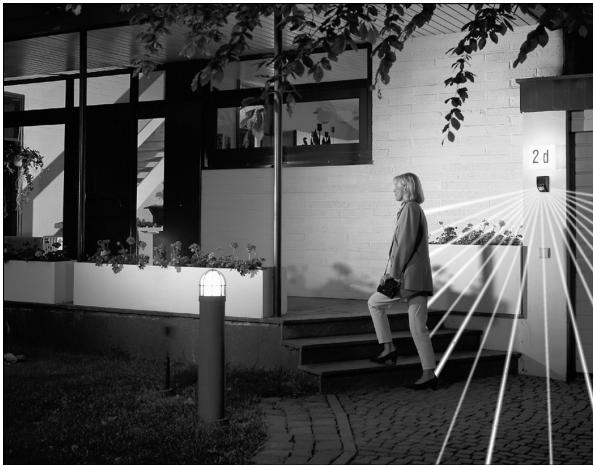

Das Prinzip
(s.Abb.Seite 2)
Der eingebaute Pyro-Sensor erfasst die unsichtbare Wärmestrahlung von sich bewegenden Körpers (Menschen, Tieren etc.). Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt, und ein angeschlossener Verbrauch (z.B. eine Leuche) wird eingeschaltet. Durch Hinderisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.
Mit einem Erfassungskel von 160^ und einer Reichweite von max. 12 m überwacht der Sensor eine Flanche von ca. 165m^2 Soll nur ein klinerer Bereich abgedeckt werden, kann die Reichweite durch vertikales Schwenken der Sensoreinheit reduziert werden. Bei Verwendung der beiliegenden Schwenkovorrlichtung latentisch das Gerät ebenfals in der Horizontalen schwenken, so dass der Erfasungsbereich gezelt aus
gerichtet werden kann. Zusätzlich kann der Erfas-sungswinkel durch Aufs-etzen von Abdeckblenden individuell eingestellt werden.
Wichtig: Die sichere Bewegungserfassung haben Sie, wenn das Gerat seitlich zur Gehringrtung montiert wird und keine Hindernisse (wie z.B. Bäume, Mauern etc.) die Sicht des Sensors behindern.
Sicherheitshinweise
Vor allen Arbeitsmen Bewegungsmelder Sspannungszufuhr unterbrechen!
■ Bei der Montage muss die anzuschliebende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschlalten und Spannungsfreiheit mit einem Spannungsprüfer überprüften.
■ Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den handelsüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden
- Beachten Sierette, dass der Sensor mit einem 10 A-Leitungschutzschalter abgeschichert werden muss. Die Netzzuleitung dar max. einen Durchmesser von 10 mm haben.
Installation
(s.Abb.Seite 3)
Der Montageort solte mindestens 50~cm von einer Leuchte enternt sein, da deren Warmestrahlung zu Fehlauslösungen des Sensors führen kann. Um die angegebene Reichweite von 12m zu erzieilen, sollte die Montagehöhe ca. 2m betrugen.itte beachten Sie die Sicherheitshinweise auf Seite 5.

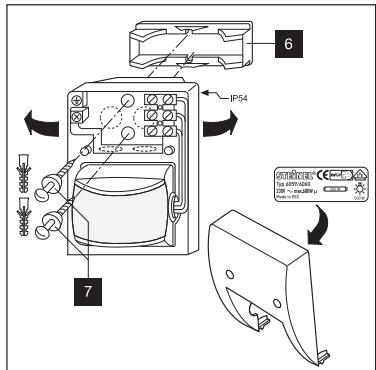

Montageschritte:
- Befestigungsschrauben der Gehaseblende 10lzen.2.Die Verdratung zur Lusterklemme nicht lzen,sonder die gesamte Klemme inklusive Sensoreinheit (Walze) durch leichtes Ziehen hersaunehmen.3.Montageplatte 3 an die Wand/ Decke halten, Bohrlicher anzeichnen, auf die Leitungsführung in der Wand/ Decke achen. Lischer bohren, Duhel (6 mm) setzen.4.Stanzbohrun-gen for Kabelinführung je nach Bedarf fur Unterputz- 4 oder Aufputzwareitung 5 herausbrechen, Dichtstopfen einsetzen, durchstoBen und Kabel hundichfuhren.
Hinweis: Für die Zuteilung Aufpout wird empfohlen die Schwenkvorrichtung zu montieren (s. u.). Alternativ kann das Gerat an der Materialverdunnung durchstoffen werden, um die Kabel hindurch zu führen. 5. Montageplatte an die Wand schrauben.
6a) Anschluss der Netz-zuleitung:
Die Netzüleitung besteht aus einem 2- bis 3-adrigen Kabel
L = Phase
N = Neutralleiterleiter
PE = Schutzleiter
Im Zweifel mussen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutralleiter (N) werden entsprechend der Klemmbelegung angeschlossen. Der Schutzleiher wird am Erdungskontat (2) angekemmt. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum EIN-und AUS-schalten montiert sein.
6) Anschluss der Verbraucherzuleitung
Die Verbraucherzuleitung (z.B. Leuche) besteht ebenfaiss aus einem 2- bis 3-adrigen Kabel. Der Anschluss erfolgt an den Klemmen N und L'. Der stromfuhrende Leiter des Verbrauchers wird in die mit L' gekenzniechnete Klemme montiert. Der Neutraleiter wird in die mit N gekenzniechnete Klemme zusammen mit dem Neutraleiter der Netz-zuleitung angekemmit. Der Schutzleiter wird am Erdungskontat 念 angebracht.7.Nach Abschluss der Verdruchtung Luster-klemme zusammen mit Sensoreinheit in Montageplatte einsetzen und durch Gehaeubende und Befestigungsschrauben verschieden.

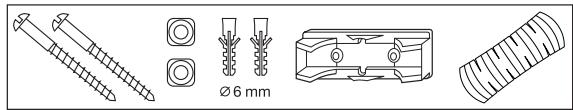

Montage mit Schwenkvorrichtung
Die Schenkvorrichtung ergemöglich ein horizonta-les Schwenken des Bewegungsmdelers. Dadurch kann der Erfassungsbereich zusätzlich ausgerich-tet werden.
- Halbguielen aus beiliegender Schwenkovorrich
tung 6 hersausdrucken.
2. Schwenkvorrichtung 6 an die Wand halten und Bohrlicher anziehnen, Locher bohren, Dübel setzen, Kabel hindhurchführung. Anschluss wie unter, "Installation" beschrieben durchführung.
- Schrauben durch die Halbkuugen [7] Hindurchfuhren und Schwenkvorrichtung [8] damit so befasstigen, dass der Schraubenkopf auf der glatten Seite und die gewöblte Seite an der Montageplatte [9] aufliegt (s. Abbildung).
Funktionen
Nachdem der Sensor ange-schlossen und montiert ist, kann die Anlage in Betrieb
genommen werden. Zwei Einstellmöglichkeiten stehen nun auf der Untersalte
des Gerätes zur Verfügung.
Ausschaltverzögerung (Zeineinstellung)
Die gewünschte Leuchtdauer der Lampe kann stufenlos von ca. 8 Sek. bis max. 35 Min. eingestellt werden. Einstellregler Rechtsanschlag bedetut kürzeste Zeit ca. 8 Sek., Einstellregler
Linksanschlag bedeutet langste Zeit ca. 35 Min. Bei der Einstellung des Erfassungsbereiches und fur den Funktionstest wird emplohlen, die kürzeste Zeit einzustellen. Bei jeder Bewegung im Erfassungsbereich wird die eingestellte Zeit neu aktiviert.
Dämmerungseinstellung (Ansprechschwelle)
Die gewünschte Ansprechschwelle des Sensors kann stufenlos von ca. 2 Lux bis 2000 Lux eingestellt werden. Einstellregler Rechtsanschlag bedeutet Tageslichtbetrieb ca. 2000 Lux. Einstellregler Linkanschlag
bedeutet Dämmerungsbetrieb ca.2 Lux. Bei der Einstellung des Erfasungsbereiches und für den Funktionstest bei Tageslicht muss die Stellschraube auf Rechtsanschlag stehen.
Reichweiteneinstellung
(s.Abb.Seite 4)
Durch vertikales Schwenken (70^) des Sensors kann die Reichweite redu
ziert werden. Durch horizontales Schwenken 40^ (nur mit Schwenkvorricht
tung) kann der Erfasungsbereich individuallausgerichtet werden.
Feinjustierung mit Abdeckblenden
(s.Abb.Seite 4)
Mit Hilde der beiliegenden Abdeckaufkleber kann der Erfassungswinkel des Sensors individuell
eingestellt werden. Somit können z.B. Nachbargrundstücks von der Erfassung ausgewegenzt
oder z.B. Gehwge gezielt
überwacht werden.
Anschlussbeispiele
1. Leuchte ohne vorhandenen Nullleiter
2. Leuchte mit vorhandenem Nulleiter
3. Anschluss über Serienschalter für Hand- und Automatik-Betriebe
- Anschluss über einen Wechsel-schafter für Dauerlicht- und Automatik-Betrieb
Stellung I: Automatik-Betrieb
Stellung II: Hand-Betrieb Dauerbeleuchtun
Achtung: Ein Ausschalten der Anlage ist ni
möglich, leidiglich der Wahlbetrieb zwischen
Stellung I und Stellung II.
1) z. B. 1-4 x 100 W Gluhlampen
2) Verbraucher, Beleuchtung max. 600 W (siehe Technische Daten)
3) Anschlussklemmen des IS 2160
4) Hausinternet Schalter
5) Hausinternet Serienschalter, Hand, Automatik
6) Hausinternet Wechselschalter, Automatik, Dauerlicht
Betrieb/Pflege
The Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für speziele Einbruchalarmanlagen ist das Gerat nicht geeignet, da die hierfür vorgeschreibene Sabotagesicherheit feht.
Witterungseinflüsse
küssen die Funktion des Bewegungsmelders beeinflussen. Bei starken Windboen, Schnee, Regen, Hagel kann es zu einer Fehlausösung kommt, da die plichtzende Tempe
ratschwankungen nicht von Wärmequellen entsprechenden werden können. Die Erfassungslinne kann bei Verschmütung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.
Technische Daten
| Abmessungen: | (H x B x T) 113 x 78 x 73 mm |
| Leistung: | max. 600 Watt (ohmische Last, z.B. Glühlampe) max. 500 Watt (unkompensiert, induktiv, cos φ = 0,5, z.B. Leuchtstofflampe) max. 500 Watt (reihenkompensiert) max. 500 Watt (parallelkompensiert, mit C = 45,6 μF) max. 500 Watt (EVGs, kapazitiv, z.B. Energiespar-lampen, max. 8 Stück) |
| Netzanschluss: | 230 - 240 V, 50 Hz Läusterklemme geeignet für Zuleitung 3-adrig Ø 1,5 bzw. 2,5 mm² oder 5-adrig Ø 1,5 mm² |
| Erfassungswinkel: | 160° mit Unterkriechschutz |
| SchwenkBereich: | 40° horizontal, 70° vertical |
| Reichweite: | max. 12 m |
| Dämmerungseinstellung: | 2 - 2000 Lux |
| Zeiteinstellung: | 8 Sek. - 35 Min. (Werkseinstellung: 10 Sek.) |
| Dämmerungseinstellung: | 2 - 2000 Lux (Werkseinstellung: 2000 Lux) |
| Schutzart: | IP 54 |
| Temperaturbereich: | -20 °C bis +50 °C |
Betriebsstörungen
| Störung | Ursache | Abhilfe |
| Ohne Spannung | ■ Sicherung defekt, nicht eingeschaltet | ■ neue Sicherung, Netz-salter einschalten, Leitung überprüften mit Spanningsprüfer |
| ■ Kurzschluss | ■ Anschlüsse überprüften | |
| Schaltet nicht ein | ■ bei Tagesbetrieb,Däm-merungseinstellung steht auf Nachbetrieb | ■ neu einstehen |
| ■ Glühlampe defekt | ■ Glühlampe austauschen | |
| ■ Netzschalter AUS | einschalten | |
| ■ Sicherung defekt | ■ neue Sicherung,evtl. Anschluss überprüften | |
| ■ Erfassungsbereich nicht gezielt eingestellt | ■ neu justieren | |
| Schaltet nicht aus | ■ dauernde Bewegung im Erfassungsbereich | ■ Bereich kontrollierten und evtl. neu zusagen, bzw. abdecken |
| ■ geschalte Leuche befindet sich im Erfas-sungsbereich und schaltet durch Tempe-raturveränderung neu | ■ Bereich ändern | |
| ■ durch den hausin-ternen Serienschalter auf Dauerbetrieb | ■ Serienschalter auf Automatik | |
| Schaltet immer EIN/AUS | ■ Leuche befindet sich im Erfassungsbereich | ■ Bereich umstellen, Abstand vergroßern, Leistung verringn |
| ■ Tiere bewogen sich im Erfassungsbereich | ■ Sensor höher schwenken bzw. gezielt abdecken, Bereich umstellen bzw. abdecken | |
| Schaltet unerwänscht ein | ■ Wind bewegt Bäume und Straucher im Erfassungsbereich | ■ Bereich umstellen bzw. abdecken |
| ■ Erfassung von Autos auf der Straße | ■ Bereich umstellen, Sensor abschwenken | |
| ■ plötzliche Temperatur-veränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern | ■ Bereich verändern, Montageort verlegen | |
| Reichweitenveränderung | ■ andere Umgebungs-temperaten | ■ bei Kälte Sensorreich-weite durch Abschwen-keiten verkürten |
| ■ Bei Wärme höhere stellen |
C∈Konformitätserklarung
Das Produkt erfüllt die 06/95/EG und die EMV-Niederspannungsrichtlinie Richtlinie 04/108/EG.
Funktionsgarantie
Diestes STEINEL-Produkt ist mit greater Sorfalt hergestellt, Funktion- und Sicherheitsgeprücht nach geltenden Vorschriften und anschließlich einer Stichprobenkontrolle unterzogen. STEINEL übernimmt die Garantie für einwandfrei Beschaf-heit und Funktion. Die Garantiefrist betragt 36 Monate und beginnnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigemängel, die auf Material- oder Fabrikationslehern berufen, die Garantieleistung erfolgt durch Instansetzung oder Austausch mangelhafter Teile nach unserer Wahl.
FUNKTIONS
36 Monate
GARANTIE
