IS 2160 - Detector de movimento STEINEL - Manual de utilização gratuito

Tipo de produto	Detector de movimento infravermelho
Marca	STEINEL
Modelo	IS 2160
Dimensões (A x L x P)	113 x 78 x 73 mm
Peso	Não especificado (estimativa: cerca de 200 g)
Alimentação	230-240 V, 50 Hz
Ângulo de detecção	160° (proteção rente à parede)
Alcance máximo	12 metros
Área de detecção máxima	Cerca de 165 m²
Orientabilidade	40° na horizontal, 70° na vertical
Ajuste do nível de luminosidade	2-2000 lux (ajuste de fábrica: 2000 lux)
Temporização	8 segundos a 35 minutos (ajuste de fábrica: 10 segundos)
Potência máxima de carga	600 W (carga ôhmica), 500 W (indutiva/capacitiva)
Classe de proteção	IP 54
Temperatura de operação	-20 °C a +50 °C
Altura de montagem recomendada	Cerca de 2 metros
Distância mínima das lâmpadas	50 cm
Tipo de cabo	Domino para cabo 3 condutores Ø 1,5-2,5 mm² ou 5 condutores Ø 1,5 mm²
Funções principais	Detecção de movimento infravermelho, ligar/desligar automático, ajuste de temporização e limiar de luminosidade
Manutenção e limpeza	Limpar a lente com um pano húmido, sem detergente
Segurança	Cortar a alimentação antes da intervenção, instalação conforme a norma NF C-15100, proteção por disjuntor 10 A
Informações gerais	Garantia 36 meses, serviço pós-venda na fábrica

Perguntas frequentes - IS 2160 STEINEL

Como ajustar a temporização do desligamento?

Gire o parafuso de ajuste de temporização: no batente direito, a duração é de aproximadamente 8 segundos; no batente esquerdo, atinge cerca de 35 minutos. O ajuste de fábrica é de 10 segundos.

Como ajustar o limiar de luminosidade para funcionamento noturno?

Use o parafuso de ajuste de nível de luminosidade: no batente direito, o detector funciona em plena luz do dia (2000 lux); no batente esquerdo, só acende no escuro (2 lux).
Para um teste diurno, coloque-o no batente direito.

Qual é o alcance máximo do detector?

O alcance máximo é de 12 metros, obtido montando o detector a cerca de 2 metros de altura. Pode ser reduzido orientando o sensor para baixo.

Como reduzir a área de detecção?

Você pode orientar o detector horizontalmente (40°) e verticalmente (70°). Use também as tampas encaixáveis fornecidas para ocultar certas áreas. A tampa é instalada na lente.

O que fazer se o detector acender e apagar constantemente?

Verifique se não há nenhuma fonte de calor (lâmpada, animal) na área de detecção. Aumente a distância entre a lâmpada e o detector ou reduza a potência da lâmpada.

Como ligar uma lâmpada sem condutor neutro?

Conecte a fase da lâmpada ao terminal L' do detector e o neutro da lâmpada ao neutro da rede (terminal N). O condutor de terra é conectado ao terminal PE.

Pode-se usar o IS 2160 como alarme anti-intrusão?

Não, este detector foi projetado para comutação de iluminação. Não é protegido contra vandalismo e não é adequado para alarme de segurança.

Como limpar a lente do detector?

Use um pano úmido (sem detergente) para limpar a lente. Evite produtos abrasivos que possam danificá-la.

Qual é a potência máxima que o detector pode suportar?

Para lâmpadas incandescentes: 600 W máximo. Para lâmpadas fluorescentes ou LED: 500 W máximo (de acordo com o tipo de carga).
Respeite os valores indicados nas características técnicas.

O que fazer se o detector não acender?

Verifique a alimentação elétrica (fusível, interruptor), o ajuste do limiar de luminosidade (coloque na posição dia para testar) e o estado da lâmpada. Certifique-se de que a área de detecção não está obstruída.

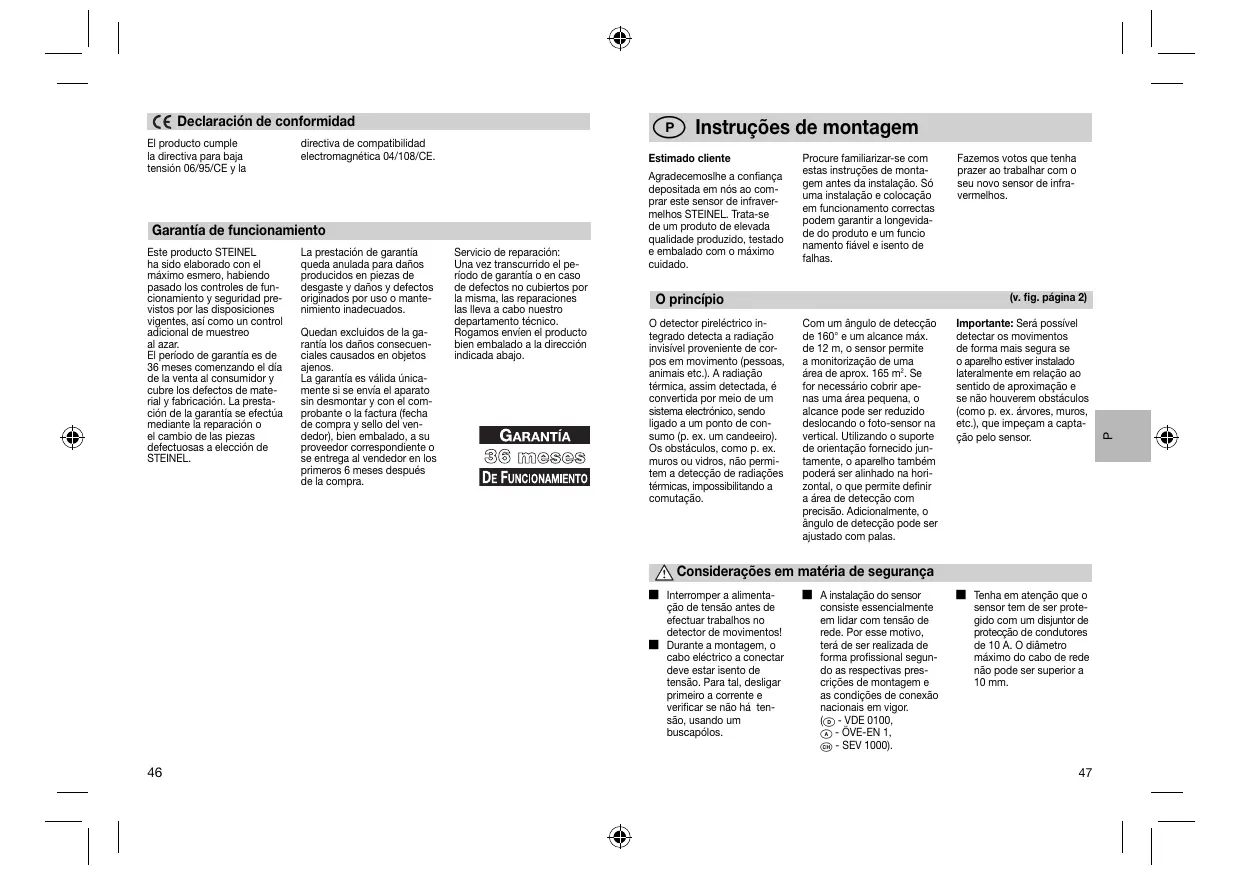

MANUAL DE UTILIZADOR IS 2160 STEINEL

P-3770-305 Oliveira do Bairro
