Ürün Tipi	Hareket dedektörü / Alacakaranlık anahtarı
Model	NightmatIQ (standart) / NightmatIQ Plus (Bluetooth'lu)
Besleme	220–240 V, 50/60 Hz
Elektrik tüketimi	NightmatIQ: < 0,7 W; NightmatIQ Plus: < 0,5 W
Tetikleme eşiği ayarı	NightmatIQ: 1-75 lx (manuel); NightmatIQ Plus: 1-1.000 lx (uygulama üzerinden)
Algılama teknolojisi	Fototransistör
Sıcaklık aralığı	-20 °C ila +40 °C
Koruma sınıfı	IP 54
Maks. anahtarlama gücü (akkor/halojen lambalar)	1.000 W
Maks. anahtarlama gücü (LED/EVG)	250 W (50 adede kadar, kapasite < 88 µF)
Bluetooth (yalnızca NightmatIQ Plus)	Frekans: 2,4-2,48 GHz; İletim gücü: 4 dBm / 2,5 mW
Ana işlevler	Parlaklığa göre otomatik açma/kapama, eşik ayarı, programlanabilir zamanlayıcı (Plus), Bluetooth Mesh ağ kurulumu (Plus)
Bakım ve temizlik	Kuru, yumuşak bir bezle temizleyin, deterjan kullanmayın. Cihaz bakım gerektirmez.
Güvenlik	Elektrik tesisatı yalnızca kalifiye bir elektrikçi tarafından yapılmalıdır. Müdahaleden önce daima beslemeyi kesin.
Üretici garantisi	3 yıl (Professional serisi hariç)
Onarılabilirlik / yedek parçalar	Yalnızca orijinal yedek parçalar kullanın. Onarımlar yetkili bir uzman tarafından yapılmalıdır.

Sık sorulan sorular - NightmatIQ STEINEL

Standart NightmatIQ'da tetikleme eşiği nasıl ayarlanır?

NightmatIQ modelinde tetikleme eşiği, kapağın altında bulunan potansiyometre (işaret G) bir tornavida ile döndürülerek manuel olarak ayarlanır. Ayar aralığı yaklaşık 1 lx (gece çalışması) ile 75 lx (alacakaranlık) arasındadır. Potansiyometreye erişmek için beslemeyi kesin, kapağı sökün, ayarı yapın ve ardından tekrar beslemeyi açın.

NightmatIQ Plus uygulama üzerinden nasıl yapılandırılır?

STEINEL Connect uygulamasını AppStore'dan indirin. Akıllı telefonunuzun/tabletinizin Bluetooth'unun etkin olduğundan emin olun ve cihaz ile WiFi yönlendiricileri arasında en az 3 metre mesafe bırakın. Tetikleme eşiğini (1-1000 lx) ayarlamak, anahtarlama saatlerini programlamak veya Bluetooth Mesh aracılığıyla birden çok dedektörü ağa bağlamak için uygulama talimatlarını izleyin.

LED lambalar için maksimum anahtarlama gücü nedir?

LED lambalar veya elektronik güç kaynakları (EVG) için maksimum güç 250 W'tır, 50 cihaz sınırı ve toplam kapasite 88 µF'nin altındadır. Akkor veya halojen lambalar için sınır 1.000 W'dır.

Cihaz açılmazsa ne yapmalıyım?

Öncelikle sigortanın açık ve arızalı olmadığını ve şebeke anahtarının (varsa) AÇIK konumda olduğunu kontrol edin. Ayrıca bir voltaj test cihazı ile güç kablosunu kontrol edin. Sorun devam ederse, tetikleme eşiği yanlış ayarlanmış olabilir: potansiyometre (NightmatIQ) veya uygulama (NightmatIQ Plus) ile ayarlayın. Kısa devre durumunda bağlantıları kontrol edin.

Hareket dedektörü nasıl temizlenir?

Cihazı yalnızca kuru, hafif nemli yumuşak bir bezle, deterjan kullanmadan temizleyin. Asla su veya kimyasal madde kullanmayın, çünkü enerji altındaki parçalarla temas elektrik çarpması riski oluşturur.

NightmatIQ Plus'ta Bluetooth menzili nedir?

Bluetooth menzili kılavuzda tam olarak belirtilmemiştir, ancak Bluetooth Mesh teknolojisi cihazların ağa bağlanmasını sağlar. Paraziti önlemek için cihaz ile WiFi yönlendiriciler arasında en az 3 metre mesafe bırakılması önerilir. İletim gücü 4 dBm (2,5 mW)'dir.

Bu cihazı dış mekanda kullanabilir miyim?

Evet, NightmatIQ ve NightmatIQ Plus, IP 54 koruma sınıfına (su sıçramalarına ve toza karşı korumalı) sahip olup iç ve dış mekanlarda duvara montaj için tasarlanmıştır. Ancak patlama riski olan alanlara veya yanıcı yüzeylere monte etmekten kaçının.

NightmatIQ Plus nasıl sıfırlanır?

Kılavuzda açıklanan bir sıfırlama prosedürü yoktur. Fabrika ayarlarına dönmek için elektrik beslemesini birkaç dakika kesip ardından yeniden açabilirsiniz. Uygulama üzerinden yapılan tetikleme eşiği ayarları her zaman değiştirilebilir. Sorunlar devam ederse, satış sonrası servisle iletişime geçin.

Bu ürünün garanti süresi nedir?

STEINEL üretici garantisi, standart NightmatIQ ve NightmatIQ Plus için (Professional serisi hariç) satın alma tarihinden itibaren 3 yıldır. Malzeme veya işçilik hatalarını kapsar. Garantiyi geçerli kılmak için satın alma belgesini saklayın.

Birden fazla NightmatIQ Plus dedektörünü ağa bağlayabilir miyim?

Evet, NightmatIQ Plus Bluetooth Mesh teknolojisini kullanır ve uyumlu tüm ürünlerle ağa bağlanabilir. Ağ yapılandırması STEINEL Connect uygulaması üzerinden yapılır. İlk bağlantıda, yetkisiz erişimi önlemek için güvenlik anahtarları oluşturulur.

KULLANIM KILAVUZU NightmatIQ STEINEL

1. Bu doküman hakkında 321
2. Genel güvenlik uyarıları 321
3. Cihaz açıklaması 322
4. Elektrik bağlantısı 327
5. Montaj 328
6. Fonksiyon 337
7. Temizlik ve koruyucu bakım 342
8. Tasfiye 342
9. Üretici garantisi 343
10. Teknik özellikler 344
11. Sorun giderme 345

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.
- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

Sudan kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır. Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kilavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

– Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

– Şebeke gerilimindeki çalışma, yalnızca uzman teknik personel tarafından yapılabilir.

– Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Sadece orijinal yedek parçalar kullanın.
- Onarımlar yalnızca uzman şirketler tarafından yapılabilir.

3. Cihaz açıklaması

Amacına uygun kullanım NighmatIQ

– Alacakaranlık anahtarı, iç ve dış mekanda duvara montaj için uygundur.
– Alacakaranlık ayarı işlevi, potansiyometreyle ayarlanabilir.
– Münferit sensör olarak kullanılabilir.

Amacına uygun kullanım NighmatIQ Plus

– Alacakaranlık anahtarı, iç ve dış mekanda duvara montaj için uygundur.
– İşlevler, Steinel Connect App üzerinden ayarlanabilir.
– Münferit sensör olarak veya Bluetooth ile ağda kullanılabilir.

Fonksiyon prensibi

– Alacakaranlık anahtarı, ışık sensörünün yardımıyla ortam parlaklığını algılar ve bunu, ayarlanmış olan parlaklık eşigi değeri ile karşılaştırır.
– Ortam parlaklığı parlaklık eşigi değerinin altındaysa, bağlanmış olan tüketici çalıştırılır.
- Ortam parlaklığı parlaklık eşigi değerinin üzerindeyse, bağlanmış olan tüketici kapatılır.

Teslimat kapsamı NightmatIQ / NightmatIQ Plus

3.1

• 1 NightmatIQ / NightmatIQ Plus
• 2 vida
• 2 dübel
• 1 Tapa
• 1 Güvenlik Bilgi Formu
• 1 Hızlı Başlatma Kılavuzu

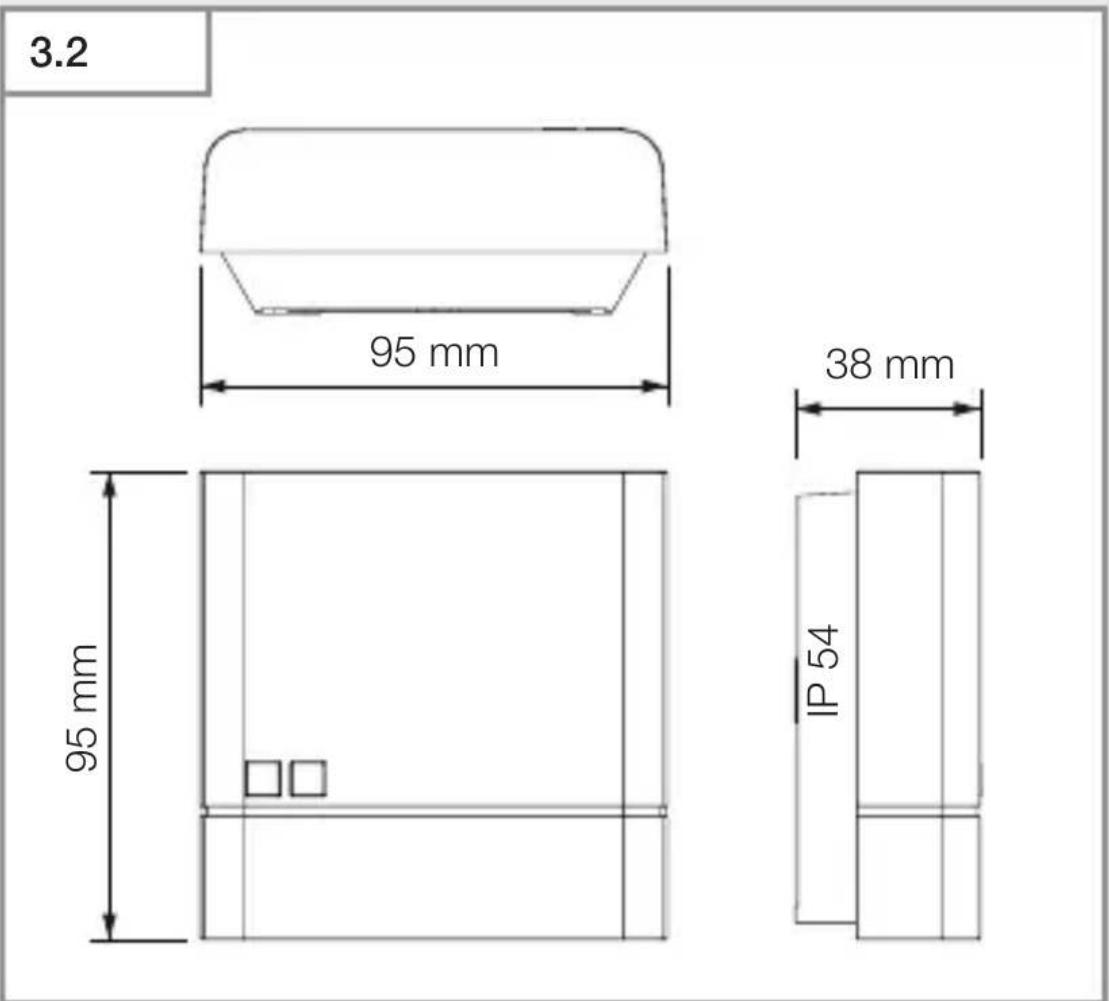

Ürün boyutları NightmatlQ / NightmatlQ Plus

Cihazın genel görünümü NightmatIQ

3.3

A Kapak
B Potansiyometre Alacakaranlık ayarı
C Gövde Alacakaranlık anahtarı
D Parlaklık sensörü
E Bağlantı terminali
F Sıva üstü kablolama için isteğe bağlı boşluk

3.4

G Detay: Potansiyometre Alacakaranlık ayarı

Cihazın genel görünümü NightmatlQ Plus

3.5

A Kapak
B Durum LED'i
C Gövde Alacakaranlık anahtarı
D Parlaklık sensörü
E Bağlantı terminali
F Sıva üstü kablolama için isteğe bağlı boşluk

4. Elektrik bağlantısı

Devre şeması

4.1

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hattı (genellikle mavi)

PE = Topraklama hattı (yeşil / sarı)

Şebeke anahtarının her zaman açık olduğundan emin olunması halinde, cihaz elektriksel olarak bir şebeke anahtarından sonra da bağlanabilir.

Sızdırmazlık tapaları, dış çapı 5 – 10 mm olan bir elektrik kablosu için öngörülmüştür.

5. Montaj

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve elektrik beslemesini kesin.
• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.
• Elektrik beslemesinin kesik kalacağından emin olun.

Maddi hasar tehlikesi!

Bağlantı tesisatlarının karıştırılması, kısa devreye yol açabilir.

• Bağlantı tesisatlarını tanımlayın.
• Bağlantı tesisatlarını doğru bağlayın.

Montaj hazırlığı

• Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, cihazı işletme almayın.
• Uygun montaj yerini seçin.

-Titreşimsiz.
-Patlama tehlikesi olmayan bölgelerde.
-Kolay tutuşmayan yüzeylerin üzerinde.
-Cihaz, bağlanmış olan tüketicinin ışığından etkilenmemelidir.

Montaj adımları

5.1

• Elektrik beslemesini kapatın.
- Elektrik beslemesinin kapatıldığıını kontrol edin.
- Kapağın vidalarını çözün ve çıkartın.

5.2

- Delik yerlerini işaretleyin.

5.3

- Delikleri delin (Ø 6 mm) ve dübelleri yerleştirin.

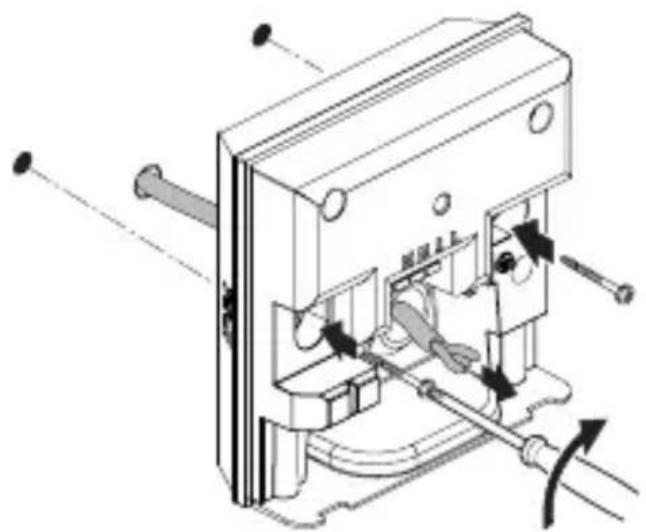

Sıva altı seçeneği

5.4

• Kabloyu, cihazın içinden geçirin.
• Cihazı, maks. 1 Nm'lik bir torkla vidalayın.

Sıva üstü seçeneği

5.5

- Sıva üstü kablolama için isteğe bağlı boşluğu, bir tornavidayla dikkatlice kırıp ayırın.

5.6

- Tapayı yerleştirin.

5.7

• Kabloyu, cihazın içinden geçirin.
  • Cihazı, maks. 1 Nm'lik bir torkla vidalayın.

- Elektrik beslemesini devre şemasına göre bağlayın.

→“4. Elektrik bağlantısı”

5.9

• Elektrik beslemesini açın.
• Fonksiyonları ayarlayın.

→“6. Fonksiyon”

6. Fonksiyon

NightmatIQ

NightmatIQ ile alacakaranlık ayarı, alacakaranlık ayar potansiyometresi üzerinden manuel olarak yapılır.

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve elektrik beslemesini kesin.
• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.
• Elektrik beslemesinin kesik kalacağından emin olun.

- Fabrika ayarları

– Alacakaranlık ayarı: 75 Lux

Alacakaranlık ayarı (G)

Devreye girme parlaklığı (alacakaranlık), yak. 1 – 75 Lux arasında kademesiz olarak ayarlanabilir.

- ⚙ = Alacakaranlık işletimi (yak. 75 Lux)

- = Alacakaranlık işletimi / Gece işletimi (yak. 1 Lux)

Manuel alacakaranlık ayarı NightmatIQ

6.1

• Elektrik beslemesini kapatın.
• Elektrik beslemesinin kapatıldığıını kontrol edin.
• Kapağın vidalarını çıkartın.

6.2

- Alacakaranlık ayarının istenilen tepkime eşiğini, tornavida ile kademesiz olarak ayarlayın.

6.3

- Elektrik beslemesini açın.

NightmatIQ Plus

NightmatIQ Plus için fonksiyonların ayarı, Steinel Connect App üzerinden yapılır.

Steinel Connect App

Cihazın akıllı telefon veya tablet ile yapılandırılması için STEINEL Connect App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir.

Steinel Connect App kullanılarak ayarlanabilen fonksiyonlar şunlardır:

– Alacakaranlık ayarı.

Not:

Hatalı fonksiyonları önlemek için, WLAN yönlendiricisine ve erişim noktalarına 3 m'lik bir asgari mesafe bırakılmalıdır.

LED fonksiyonu

Başlatma: LED aralıksız beyaz yanar.

Normal işletim: LED kapalı.

Tanımlama: LED yavaşça yanıp söner.

Yazılım güncellemesi: LED hızlı yanıp söner.

Hata: LED hızlı yanıp söner.

Fabrika ayarları

– Alacakaranlık ayarı: 1.000 Lux

Alacakaranlık ayarı

Devreye girme parlaklığı (alacakaranlık), yak. 1 – 1.000 Lux arasında kademesiz olarak ayarlanabilir.

Alacakaranlık işletimi (yak. 1.000 Lux)

Alacakaranlık işletimi / Gece işletimi (yak. 1 Lux)

Bluetooth ağ sistemi (Bluetooth Mesh)

Sensörlü anahtar, Bluetooth Mesh standardına uygundur. Bluetooth Mesh standardına uygun tüm ürünlerle ağa bağlanabilir.

Sensörlü anahtar, Steinel Connect App kullanılarak yapılandırılır. Sensörlü anahtar ile Steinel Connect App arasında kurulan ilk bağlantıda, ilgili ağ anahtarları akıllı telefona veya tablete kaydedilir. Anahtar vasıtasıyla, sensöre yetkisiz erişim engellenir.

Ağ anahtarı, başka bir akıllı telefon veya tablet üzerinden erişim için paylaşılmalıdır.

Çalıştırma zamanları

Alacakaranlık değerini ayarlamanın yanı sıra App üzerinden, bağlanmış olan tüketicilerin AÇIK ya da KAPALI oldukları anahtarlama zamanları da ayarlanabilir.

NightmatlQ plus, bir akıllı telefon / tablet ile Bluetooth bağlantısı aracılığıyla güncel saati alır ve bunu, gelecekteki çalıştırma işlemleri için kullanır.

NightmatlQ plus'ın güç beslemesi kesilirse, kaydedilmiş olan zamanı kaybeder. NightmatlQ plus, güneşin önceki günlerdeki seyrine göre yaklaşık bir saat belirler. Tam saati geri yüklemek için, uygulamayla yeniden bir bağlantı kurulması gerekir.

7. Temizlik ve koruyucu bakım

Cihaz bakım gerektirmez.

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

- Cihazı yalnızca kuru haldeyken temizleyin.

Maddi hasar tehlikesi!

Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

- Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin.

8. Tasfiye

Elektrikli cihazlar, piller, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları ve pilleri evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar için geçerli olan Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ve pillerin ayrı toplanması ve bir çevre dostu geri dönüşüme gönderilmesi zorunludur.

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir.

Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi: Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

10. Teknik özellikler

• Boyutlar (Y x G x D): 95 × 95 × 38 mm
  – Şebeke bağlantısı: 220–240 V, 50/60 Hz
  – Çekilen güç: NightmatlQ < 0,7 W NightmatlQ plus < 0,5 W
  – Alacakaranlık ayarı: NightmatlQ: 1 – 75 Lux
  NightmatIQ plus: 1 – 1.000 Lux
  – Algılama sistemi: Fototransistor
  – Sıcaklık aralığı: -20 ila +40 °C
• Bluetooth frekansı (sadece NightmatIQ plus): 2,4–2,48 GHz
  – Bluetooth verici gücü (sadece NightmatlQ plus):
  4 dBm / 2,5 mW
  – Koruma türü: IP 54

Çalıştırma gücü

- Akkor / halojen ampul yükü: 1.000 W

- LED- / EVG - Son: 250 W (50 St. c < 88 μF)

11. Sorun giderme

Cihazda elektrik yok.

– Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.
• Arızalı sigortayı değiştirin.

- Kablo kopuk.

- Kabloyu avometre ile gözden geçirin.

– Elektrik kablosunda kısa devre.

- Bağlantıları gözden geçirin.

– Muhtemelen, mevcut elektrik anahtarı kapalı.

- Elektrik anahtarını çalıştırın.

Cihaz çalışmıyor.

– Alacakaranlık ayarı yanlış seçilmiş.

- Alacakaranlık ayarını yeniden ayarlayın.

– Elektrik anahtarı KAPALI.

- Elektrik anahtarını ayarlayın.

– Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.
• Arızalı sigortayı değiştirin.
