IS 140-2 - Détecteur de mouvement STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement
Caractéristiques techniques principales	Technologie infrarouge passif (PIR), angle de détection de 180°, portée jusqu'à 14 mètres
Alimentation électrique	230 V AC, 50 Hz
Dimensions approximatives	Dimensions : 110 x 110 x 70 mm
Poids	Environ 200 g
Compatibilités	Compatible avec les systèmes d'éclairage à LED, halogène et fluorescente
Fonctions principales	Détection de mouvement, réglage de la durée d'activation, sensibilité ajustable
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Sécurité	Certifié CE, conforme aux normes de sécurité électrique
Informations générales utiles	Idéal pour une utilisation intérieure et extérieure, installation facile sur mur ou plafond

FOIRE AUX QUESTIONS - IS 140-2 STEINEL

Comment installer le détecteur de mouvement STEINEL IS 140-2 ?

Pour installer le STEINEL IS 140-2, suivez ces étapes : 1. Choisissez un emplacement approprié, loin des sources de chaleur et de lumière directe. 2. Fixez le support de montage au mur ou au plafond. 3. Connectez les fils selon le schéma fourni dans le manuel d'utilisation. 4. Montez le détecteur sur le support et ajustez l'angle si nécessaire.

Le détecteur ne s'active pas, que faire ?

Vérifiez d'abord que l'alimentation électrique est correctement connectée et que l'appareil est sous tension. Assurez-vous également que la portée de détection n'est pas obstruée. Si le problème persiste, réinitialisez le détecteur en le débranchant pendant quelques minutes avant de le rebrancher.

Comment régler la sensibilité du détecteur ?

Le STEINEL IS 140-2 dispose d'un réglage de sensibilité. Tournez le potentiomètre situé sur le boîtier du détecteur pour ajuster la sensibilité en fonction de vos besoins. Commencez par un réglage moyen et ajustez selon les résultats souhaités.

Le détecteur s'active trop souvent, que faire ?

Si le détecteur s'active de manière excessive, vérifiez si des mouvements d'animaux ou des branches d'arbres peuvent déclencher le capteur. Essayez de régler la sensibilité à un niveau plus bas ou de modifier l'angle du détecteur pour réduire les déclenchements indésirables.

Quel est le champ de détection du STEINEL IS 140-2 ?

Le STEINEL IS 140-2 a un champ de détection d'environ 140 degrés et une portée allant jusqu'à 14 mètres. Assurez-vous de le positionner correctement pour optimiser la couverture.

Puis-je utiliser le détecteur à l'extérieur ?

Oui, le STEINEL IS 140-2 est conçu pour une utilisation intérieure et extérieure, à condition qu'il soit installé dans un endroit protégé des intempéries. Assurez-vous que l'appareil est installé dans un endroit où il ne sera pas exposé directement à la pluie ou à la neige.

Comment puis-je tester le fonctionnement du détecteur ?

Pour tester le fonctionnement du STEINEL IS 140-2, vous pouvez activer le mode test en suivant les instructions du manuel. Cela vous permettra de vérifier la portée et la sensibilité du détecteur sans avoir à attendre qu'il s'active naturellement.

Comment puis-je réinitialiser le détecteur ?

Pour réinitialiser le STEINEL IS 140-2, débranchez-le de l'alimentation pendant environ 5 minutes, puis rebranchez-le. Cela remettra à zéro tous les réglages.

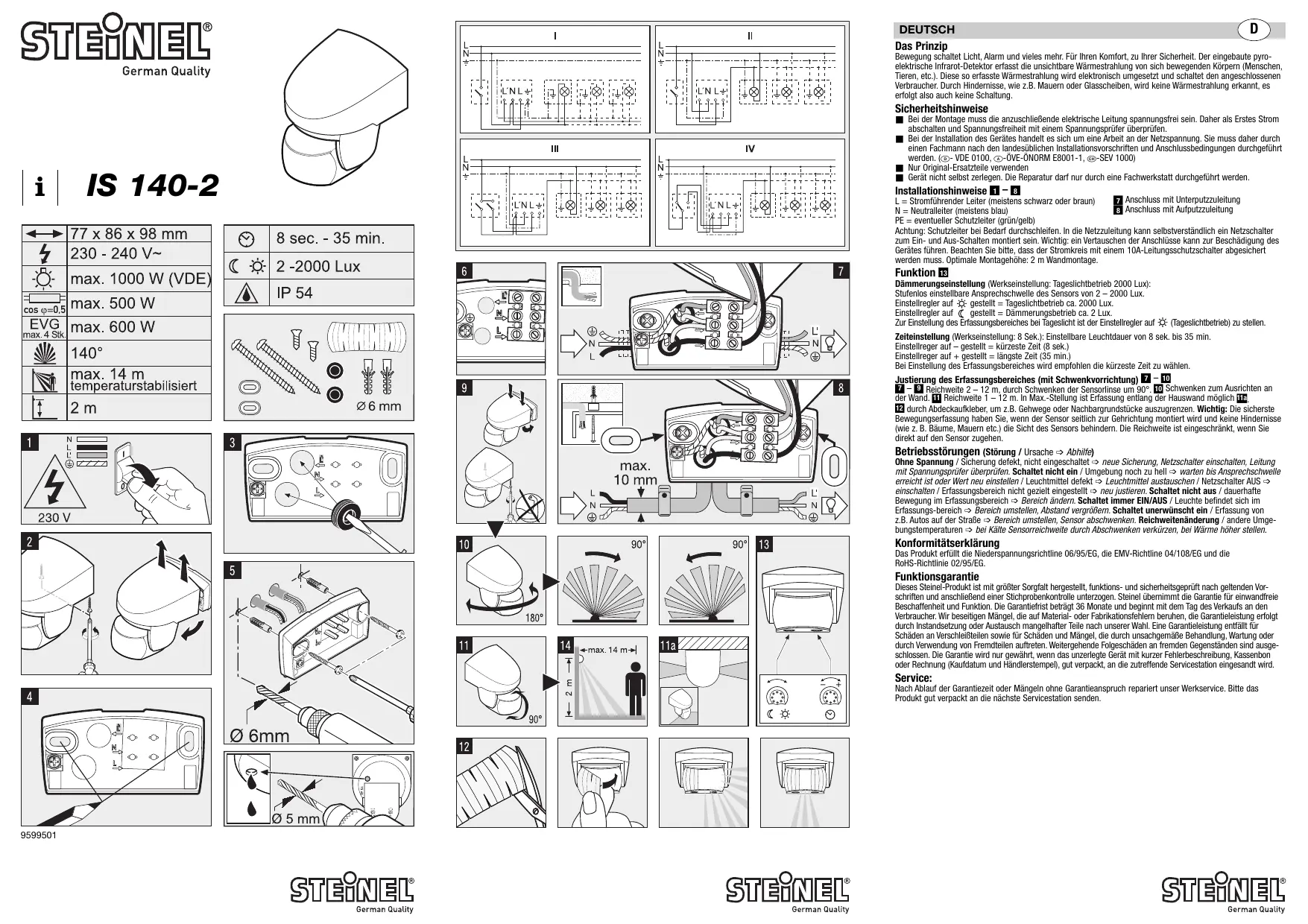

MODE D'EMPLOI IS 140-2 STEINEL

Pour sauvegarder son et sauvegarder sa sécurité, un simple mouvement allume la lumière, commande une alarme, etc. Le détecteur infrarouge pyroélectrique intégré détecte le rayonnement de chaleur invariable émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche le consommateur raccord. Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation.

Consignes de sécurité

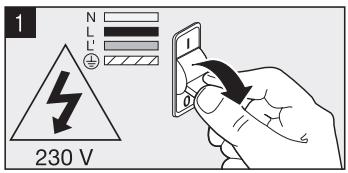

Pendant le montage, les conducteurs au raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension. L'installation de l'appareil implique une intervention sur le réseau électrique. Elle doit donc être effectuée par un spécialiste conformément aux directives locales d'installation et aux conditions de raccordement. (C-NF C-15100, C-VDE 0100, C-OVE-ONORM E8001-1, SEV 1000) Utiliser uniquement des pièces de rechange STEINEL. Ne pas essayer de démonter soi-même l'appareil. Les réparations doivent être effectuées uniquement par un atelier spécialisé.

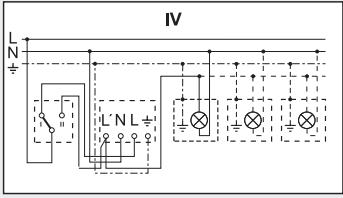

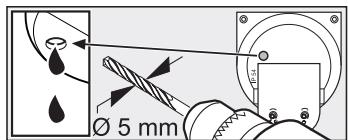

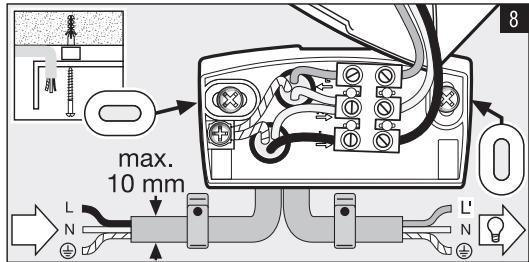

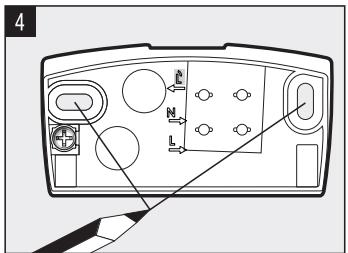

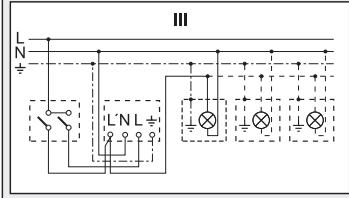

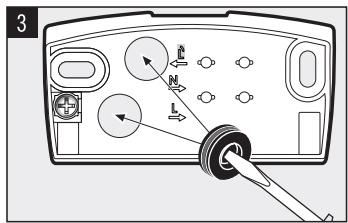

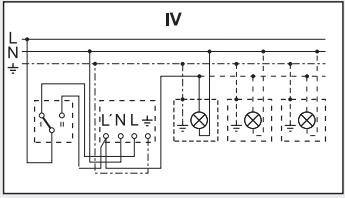

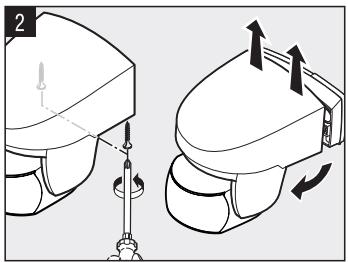

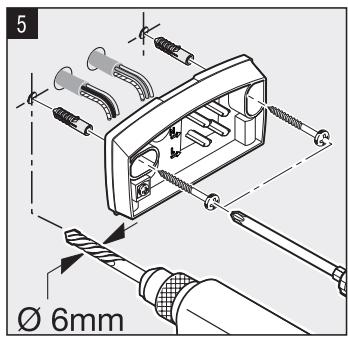

Installation 1-8

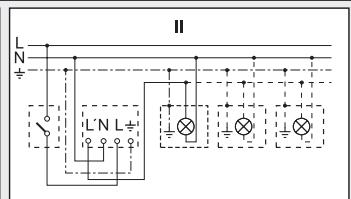

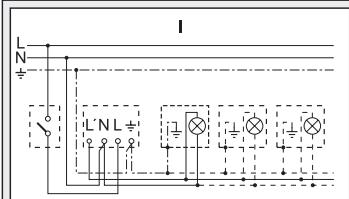

L = phase (généralement Marron) N = neutre (généralement Bleu)

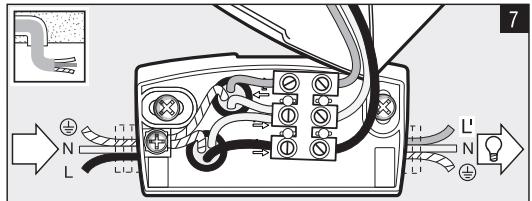

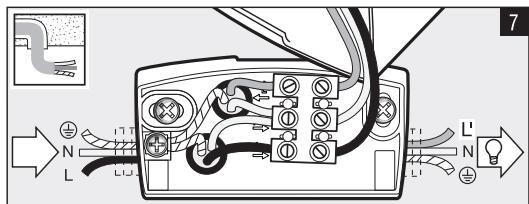

Raccord avec conducteur encastre Raccord avec conducteur en saillie

PE = conducteur de terre éventuel (vert/jaune)

Attention : si nécessaire, faire une boucle au conducteur de terre. Il est bien sûr possible de monter sur la conduite secteur un interrupteur permettant la mise en ou hors circuit de l'appareil. Important : Une inversion des branchements peut entraîner la dépréciation de l'appareil. Veillez à ce que le circuit soit sécurisé avec un disjoncteur de protection de ligne 10 A. Hauteur d'installation : 2 m montage mural.

Fonctionnement 13

Réglage de crépuscularité (réglage effectué en usine : fonctionnement diurne 2000 lux) :

Seuil de réaction du détecteur réglable en continu de 2 à 2000 lux.

Bouton de réglage positionné sur = fonctionnement diurne env. 2000 lux.

Bouton de réglage positionné sur = fonctionnement nocturne env. 2 lux.

Pour régler la zone de détection en lumière du jour, il faut placer le bouton de réglage sur (fonctionnement diurne).

Temporisation (réglage effectué en usine : 8 s) : Durée d'éclairage réglable de 8 s à 35 min.

Bouton de réglage sur - = durée minimum (8 s), Bouton de réglage sur + = durée maximum (35 min)

Pendant le réglage de la zone de détection, il est recommandé de sélectionner la durée la plus courte.

Ajustage de la zone de détection à l'aide du dispositif d'orientation 7 - 10

7 - 9 Portée du détector régliable entre 2 et 12m, par orientation de la lentille de 10 Orienter le détector pour un positionnement mural. 11 Portée du détector régliable entre 1 et 12m. En position maximale, possibilité de détction le long du mur de la maison 11. 12Au moyen de caches autocollants afin d'exclure de cette zone les troitoirs ou les terrains avoisinants. Important: la détction des mouvements est la plus fiable quand le détector est monte laterrament par rapport au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue son champ de visée. La portee est limitei si vous avancez directement vers the détector.

Dysfonctionnements (problème / cause → remède)

Aucune tension / Fusible défectueux, appareil hors circuit changer le fusible défectueux, mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension. Ne s'allume pas / La luminosité ambiant est encore trop élevée, attendre que le seuil de réaction soit atteint ou régler une nouvelle valeur / L'ampoule est défectueuse changer l'ampoule. Interrupteur secteur sur ARRET le mettre en circuit / Le réglage de la zone de détection manque de précision refaire le réglage.

Ne s'estient pas / Mouvement permanent dans la zone de détection modifier la zone. S'allume et s'estient en permanence / Lampe dans la zone de détection modifier la zone, augmenter la distance. S'allume de tacon intempetasse / Détection de voitures par ex. passant dans la rue modifier la zone, orienter le capteur plus vers le bas. Changement de la portee / Variations de la temperature ambiente par temps froid, réduire la portee en orientant le détecteur plus vers le bas, par temps chaud, le remonter.

Déclaration de conformité

Ce produit est conforme à la directive basse tension 06/95/CE, à la directive compatibilité electromagnétique 04/108/CE et à la directive RoHS 02/95/CE.

Garantie de fonctionnement

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sonde. Stein garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et début au jour de la vente au consommateur. Nous renductions aux defaults provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et defaults dus à une utilisation ou maintenance incorrectes, ou à l'utilisation de pièces non homologuées par le fabricant. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie. La garantie ne s'applique que si l'appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adapté, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.

Service après-vente

Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survenant après l'expiration de celle-ci. Veuillez envoyer le produit correctement emballé à la station de service après-vente la plus proche.

German Quality

←→	77 x 86 x 98 mm
∅	230 - 240 V~
-	max. 1000 W (VDE)
=	max. 500 W
cos φ=0.5	max. 600 W
EVG max. 4 Stk.	140°
	max. 14 m temperaturstabilisiert
	2 m

	8 sec. - 35 min.
	2 -2000 Lux
	IP 54

9599501
