IS 130-2 - Détecteur de mouvement STEINEL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil IS 130-2 STEINEL au format PDF.
| Marque | STEINEL |
| Modèle | IS 130-2 |
| Type de produit | Détecteur de mouvement infrarouge |
| Dimensions (L x l x H) | 50 x 80 x 120 mm |
| Alimentation | 230-240 V~, 50/60 Hz |
| Puissance maximale (ohmique) | 600 W (VDE) |
| Puissance maximale (inductive, cos φ=0,5) | 500 W |
| Nombre max de lampes EVG | 4 |
| Angle de détection | 130° |
| Portée maximale | 12 m |
| Hauteur de montage minimale | 2 m |
| Temporisation | 8 s à 35 min (réglable) |
| Seuil de crépuscularité | 2 à 2000 lux (réglable) |
| Indice de protection | IP54 |
| Type de connexion | Filaire (L, N, PE) |
| Sécurité | Installation par un spécialiste ; disjoncteur 10 A requis |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Pièces détachées | Utiliser exclusivement des pièces STEINEL |
| Garantie | 36 mois |
FOIRE AUX QUESTIONS - IS 130-2 STEINEL
Questions des utilisateurs sur IS 130-2 STEINEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvement au format PDF gratuitement ! Retrouvez votre notice IS 130-2 - STEINEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IS 130-2 de la marque STEINEL.

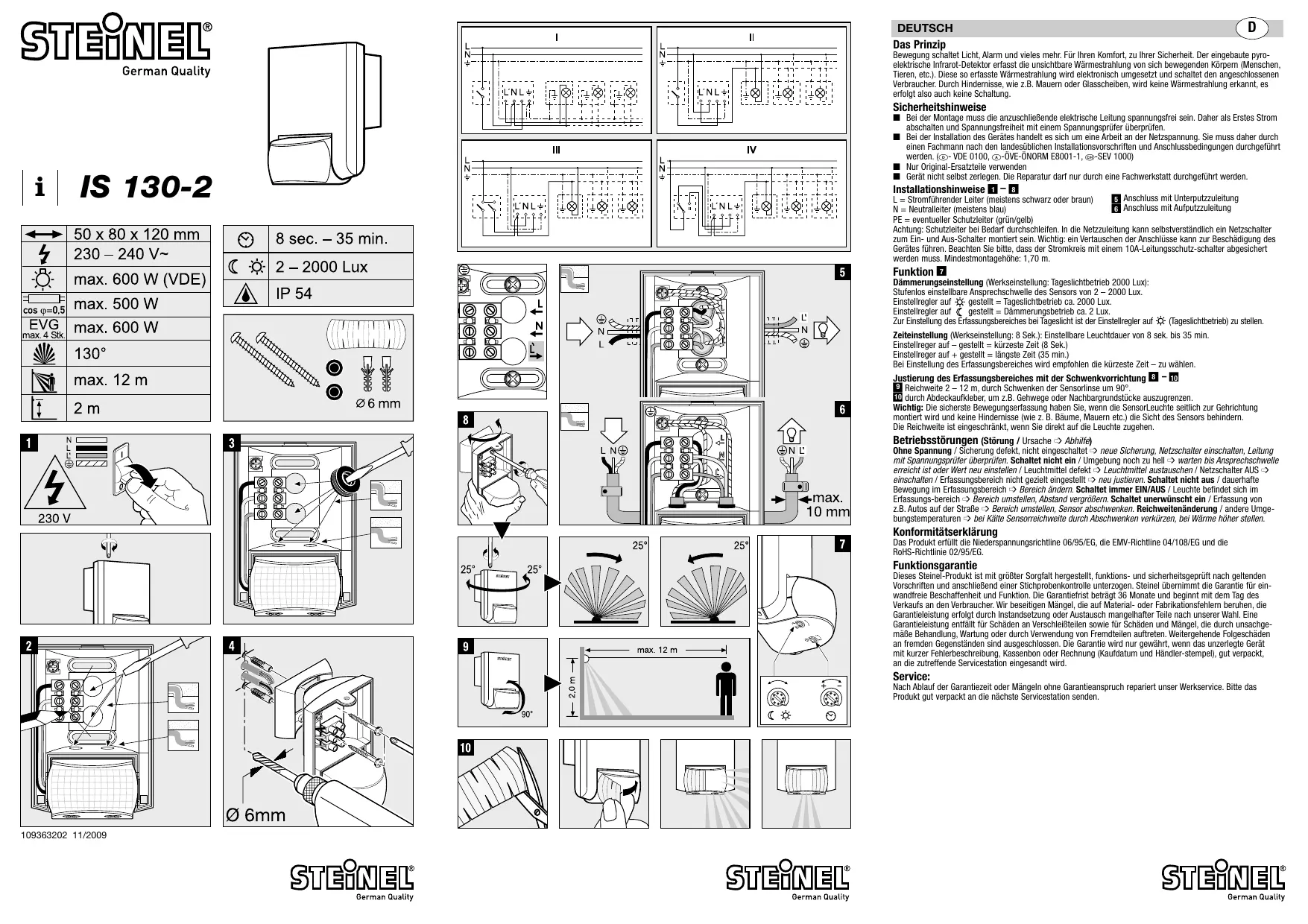

MODE D'EMPLOI IS 130-2 STEINEL
Pour sauf contre et roviceur, un simple mouvement allume la lumière, commande une alarme, etc. Le détecteur infrarouge pyroélectrique intégré détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche le consommateur raccordé. Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation.
Consignes de sécurité

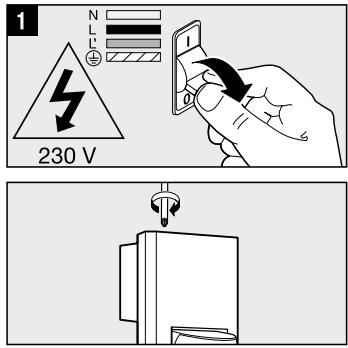

Pendant le montage, les conducteurs au raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension. L'installation de l'appareil implique une intervention sur le réseau électrique. Elle doit donc être effectuée par un spécialiste conformément aux directives locales d'installation et aux conditions de raccordement. (NF C-15100, VDE 0100, -OVE-ONORM E8001-1, -SEV 1000) Utiliser uniquement des pièces de rechange STEINEL. Ne pas essayer de démonter soi-même l'appareil. Les réparations doivent être effectuées uniquement par un atelier spécialisé.

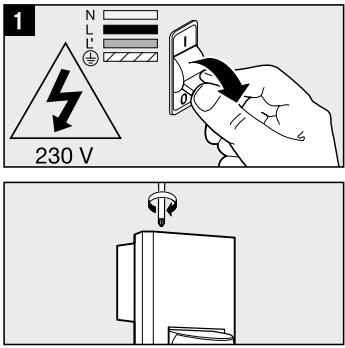

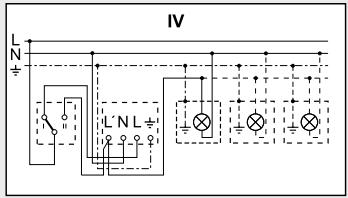

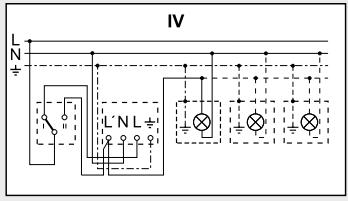

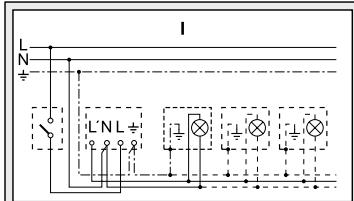

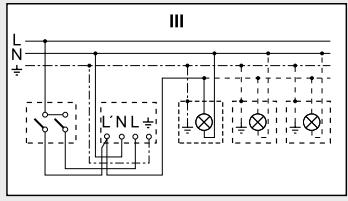

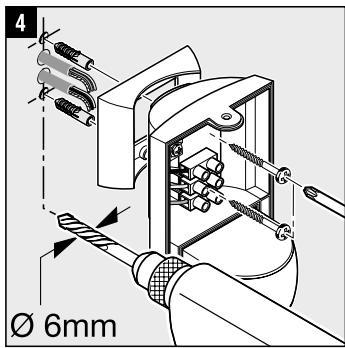

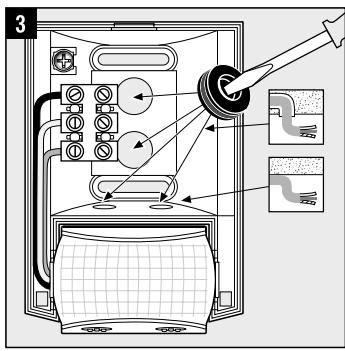

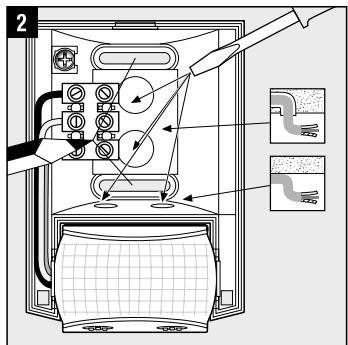

Installation 1-8

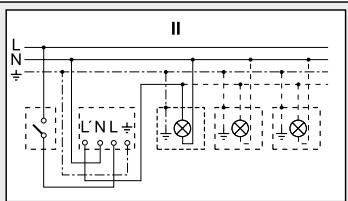

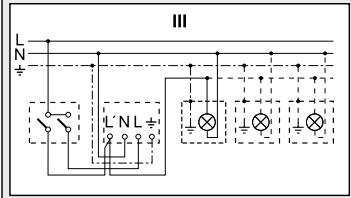

L = phase (généralement noir ou marron)
N = neutre (généralement bleu)
PE = conducteur de terre évènementiel (vert/jaune)

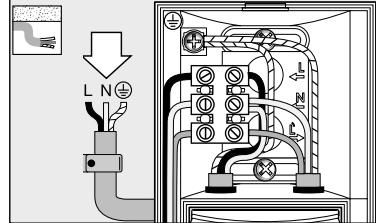

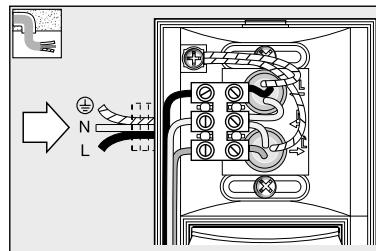

5 Raccord avec conducteur encastre
6 Raccord avec conducteur en saillie
Attention : si nécessaire, faire une boucle au conducteur de terre. Il est bien sûr possible de monter sur la conduite secteur un interrupteur permettant la mise en ou hors circuit de l'appareil. Important : Une inversion des branchements peut entraîner la déterioration de l'appareil. Veillez à ce que le circuit soit sécurisé avec un disjoncteur de protection de ligne 10 A. Hauteur minimum de montage : 1,70 m.
Fonctionnement 7

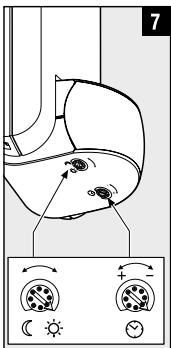

Réglage de crépuscularité (réglage effectué en usine : fonctionnement diurne 2000 lux) :
Seuil de réaction du détecteur réglable en continu de 2 à 2000 lux.
Bouton de réglage positionné sur = fonctionnement diurne env. 2000 lux.
Bouton de réglage positionné sur = fonctionnement nocturne env. 2 lux.
Pour régler la zone de détection en lumière du jour, il faut placer le bouton de réglage sur (fonctionnement diurne).
Temporisation (réglage effectué en usine : 8 s) : Durée d'éclairage réglable de 8 s à 35 min.
Bouton de réglage sur - = durée minimum (8 s)
Bouton de réglage sur + = durée maximum (35 min)
Pour le réglage de la zone de détection, il est recommandé de sélectionner la durée la plus courte -

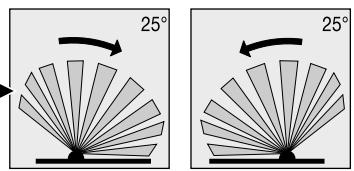

Ajustage de la zone de détection à l'aide du dispositif d'orientation 8 - 10
De la portée de 2 à 12 m, en faisant pivoter la lentille du détecteur de
10 Par des caches autocollants, pour exclure par ex. des chemins ou des terrains voisins.
Important: La détection des mouvements est la plus fiable quand la lampe à détecteur est montée perpendiculairement au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue le champ de visée. La portée est réduite si vous vous dirigez directement vers la lampe.
Dysfonctionnements (problème / cause → remède)
Aucune tension / Fusible défectueux, appareil hors circuit changer le fusible défectueux, mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension. Ne s'allume pas / La luminosité ambience est encore trop élevée attendre que le seuil de réaction soit atteint ou régler une nouvelle valeur / L'ampoule est défectueuse changer l'ampoule / Interrupteur secteur sur ARRET le mettre en circuit / Le réglage de la zone de détection manque de précision refaire le réglage.
Ne s'éteint pas / Mouvement permanent dans la zone de détection modifier la zone. S'allume et s'éteint en permanence / Lampe dans la zone de détection modifier la zone, augmenter la distance. S'allume de façon intermittente / Détection de voitures par ex. passant dans la rue modifier la zone, orienter le capteur plus vers le bas. Changement de la portée / Variations de la température ambiant par temps froid, réduire la portée en orientant le détecteur plus vers le bas, par temps chaud, le remonter.
Déclaration de conformité
Ce produit est conformé à la directive basse tension 06/95/CE, à la directive compatibilité electromagnétique 04/108/CE et à la directive RoHS 02/95/CE.
Garantie de fonctionnement
Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. Steinel garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et début au jour de la vente au consommateur. Nous remédions aux defaults provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et defaults dus à une utilisation ou maintenance incorrectes, ou à l'utilisation de pièces non homologuées par le fabricant. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie. La garantie ne s'applique que si l'appareil ne démontre est retourné à la station de service après-venture la plus proche, dans un emballage adapté, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.
Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survendant après l'expiration de celle-ci. Veuillez envoyer le produit correctement emballé à la station de service après-vente la plus proche.
German Quality
IS 130-2
| ←→ | 50 x 80 x 120 mm |
| ∅ | 230 - 240 V~ |
| -∅ | max. 600 W (VDE) |
| =∅ cos φ=0.5 | max. 500 W |
| EVG max. 4 Stk. | max. 600 W |
| 业 | 130° |
| max. 12 m | |
| 2 m |
| 8 sec. - 35 min. | |
| 2 - 2000 Lux | |
| IP 54 |
109363202 11/2009
Ce produit STEINELA a été fabriqué et contrôlé du point de vue fonctionnel et garantie conformément aux prescriptions en vigueur, après quoi il a été soumis à un contrôle de fonctionnement par sondage. Steinel assure la garantie pendant la construction et fonctionnement sans défauts. La durée de garantie est de 36 mois et commence à la date de vente du produit au consommateur. La garantie couvre des déficiences basées sur des défauts de matériaux et fabrication. L'exécution de la garantie se réalise par réparation ou remplacement des pièces défectueuses chez nos officines. La garantie se perd pendant la détéction des pièces d'usure, pendant les défauts et déficiences qui proviennent de l'utilisation ou de l'entretien incorrect ainsi que de l'utilisation de pièces de rechange qui ne sont pas originales. La garantie n'est pas assurée pendant les dommages causés par d'autres objets. La garantie est accordée uniquement dans le cas où l'appareil, sans être démoli, accompagné d'une brève description des défauts, bon de vente ou facture (date d'achat et cachet du commerçant), est expédié correctement emballé vers l'unité de service compétente.
